MAF датчик (расходомер воздуха)

Страница 141 из 152 ПерваяПервая ... 4191131139140141142143151 ... ПоследняяПоследняя
Показано с 1,401 по 1,410 из 1518
  1. #1401
    ROW111
    Хранитель Базы Знаний
    Цитата Сообщение от Mysh16 Посмотреть сообщение
    так ведь в том же экзисте не пишут с пропиткой он или нет
    орег на р12 с пропиткой LX 307 тоже с пропиткой

  2. #1402
    Mysh16
    водоплавающий
    Цитата Сообщение от ROW111 Посмотреть сообщение
    орег на р12 с пропиткой LX 307 тоже с пропиткой
    16546-64J02 про эти не написано, про аналоги тож (вот , как у тебя производитель Knecht (Mahle Filter)LX 846, тоже не пишут)

  3. #1403
    sergik0202
    гроза болтов и гаек
    Цитата Сообщение от Mysh16 Посмотреть сообщение
    как у тебя производитель Knecht (Mahle Filter)LX 846, тоже не пишут
    Mysh16, воздушники Knecht (Mahle Filter) - пропитанные. По крайней мере мне попадали только пропитанные.

    Цитата Сообщение от Mysh16 Посмотреть сообщение
    16546-64J02 про эти не написано
    про орег для Р12 и Хитрого Т31 тоже не написано, НО - они ПРОПИТАННЫЕ.

    З.Ы, На Хитрого Т31 тоже ставлю Knecht (Mahle Filter) LX1298 - он пропитанный, хотя в описании тоже ничего не написано.

  4. #1404
    wert
    Старожил
    Цитата Сообщение от Zh.Vital. Посмотреть сообщение
    Рассматривался как вариант, при условии если не дорого найду пластмассу воздухана. Плюс к этому мастырить "черепаху" на сам дроссель.

    Из разработок по эл/схеме:
    1,6DE Красный (+12) пин38, Черный (-) пин21, Серый (Сигнал) пин16.
    2,0DE Красный (+12) пин38, Черный (-) пин17, Белый (Сигнал) пин16, Желто-Черный (?) пин26. (Судя по книжице эта эл/схема применима и для 2,0Di, хотя когда я реанимировал отсутствующий вместе с куском провода Датчик Детонации, то убедился что всё таки отличаются)

    Как вижу отличия:
    (-) - не принципиально куда он подвешен
    пин26 - провод идет "никуда не сворачивая" и ни с кем не соединяясь в ECU. Осмелюсь предположить что он являет собой сигнал температуры всасываемого воздуха (т.е. терморезистор скорее всего).
    А что если терморезистор (например датчик температуры нар. воздуха какой-нить) врезать в воздуховод выше фильтра и с него повесить сигнал на этот самый желто-черный провод.
    В правильную сторону мыслишь

    - - - Добавлено - - -

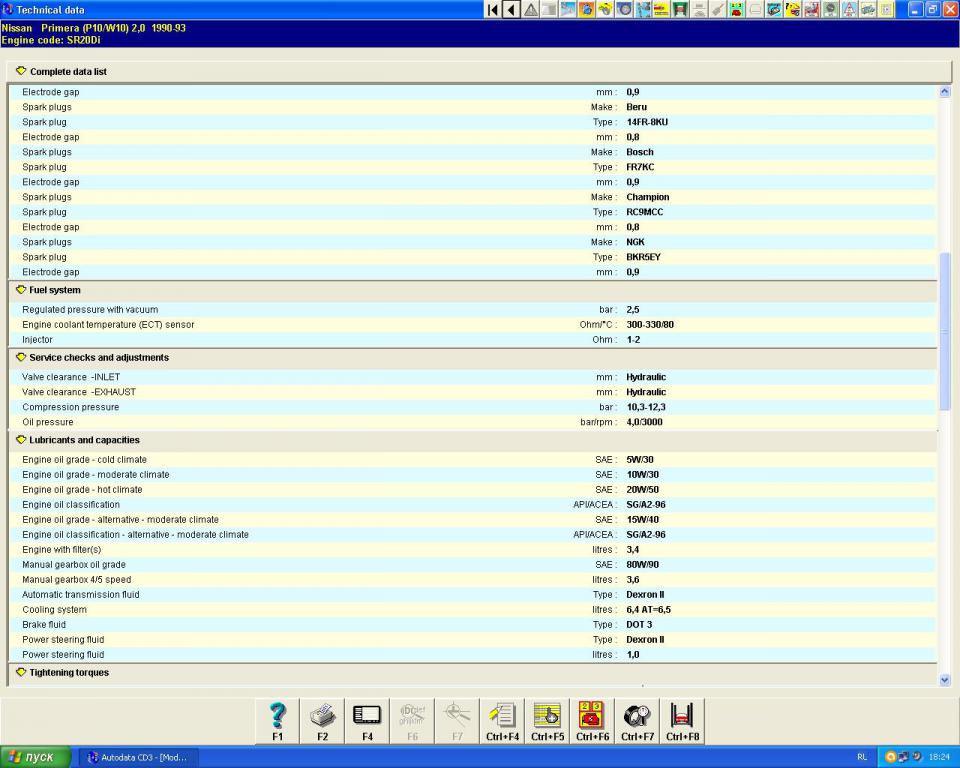

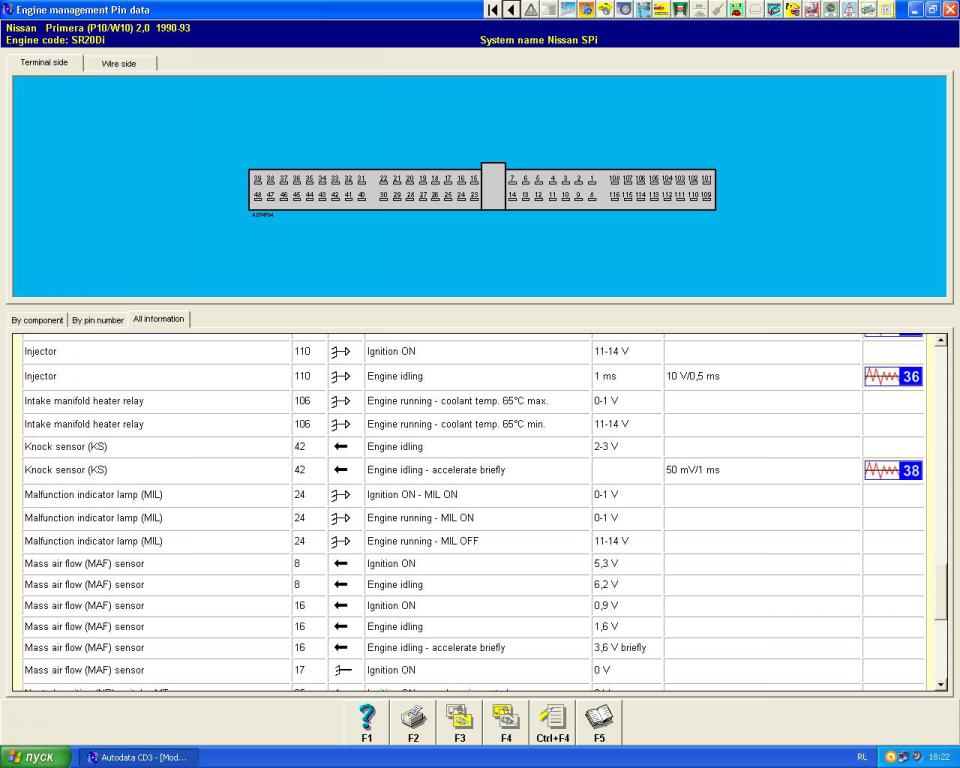

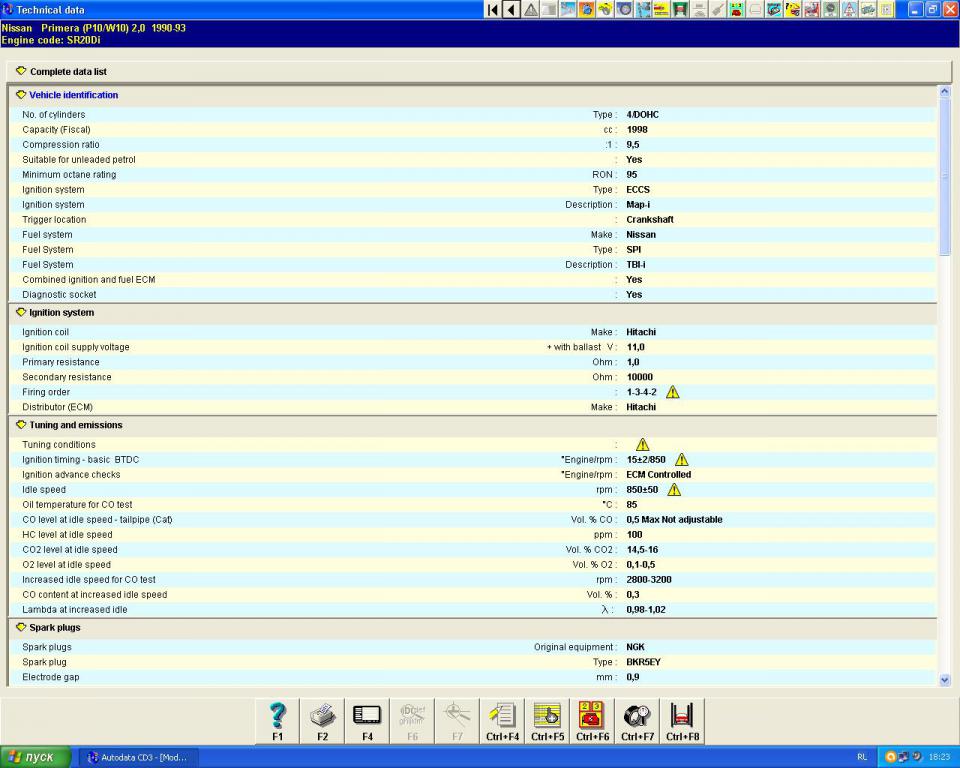

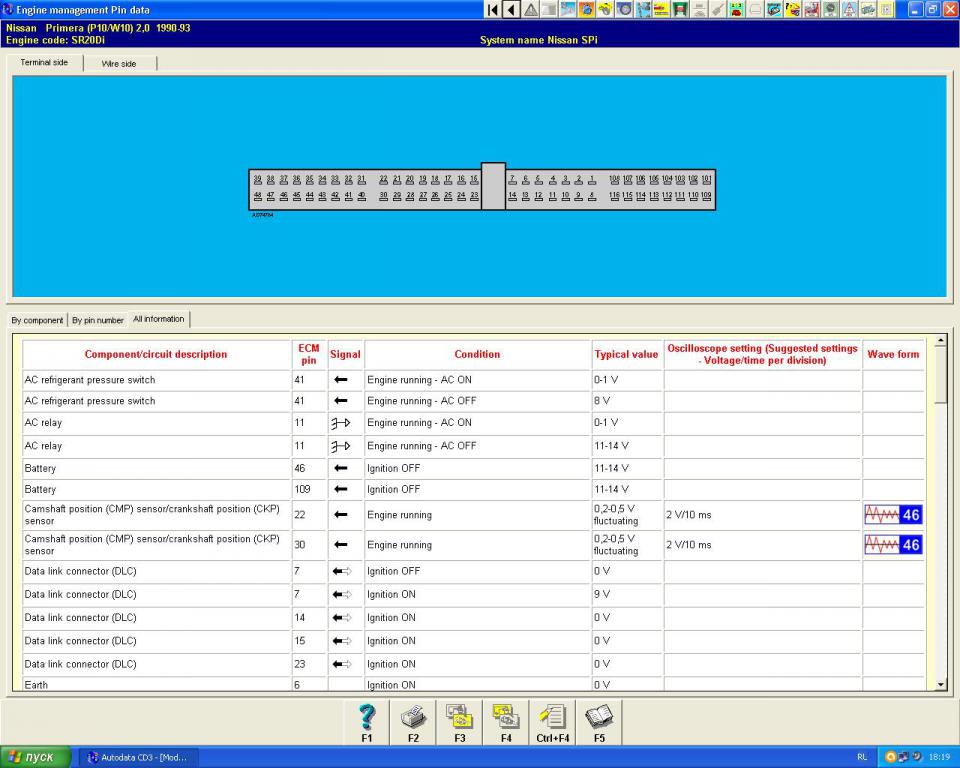

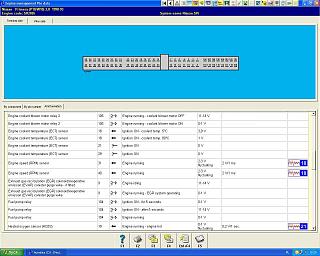

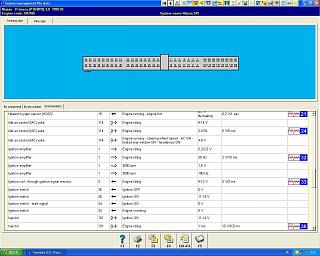

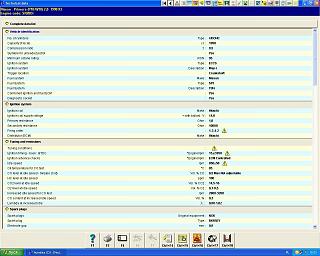

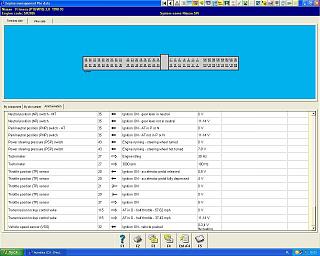

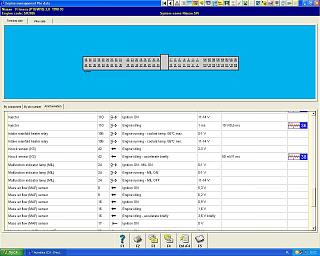

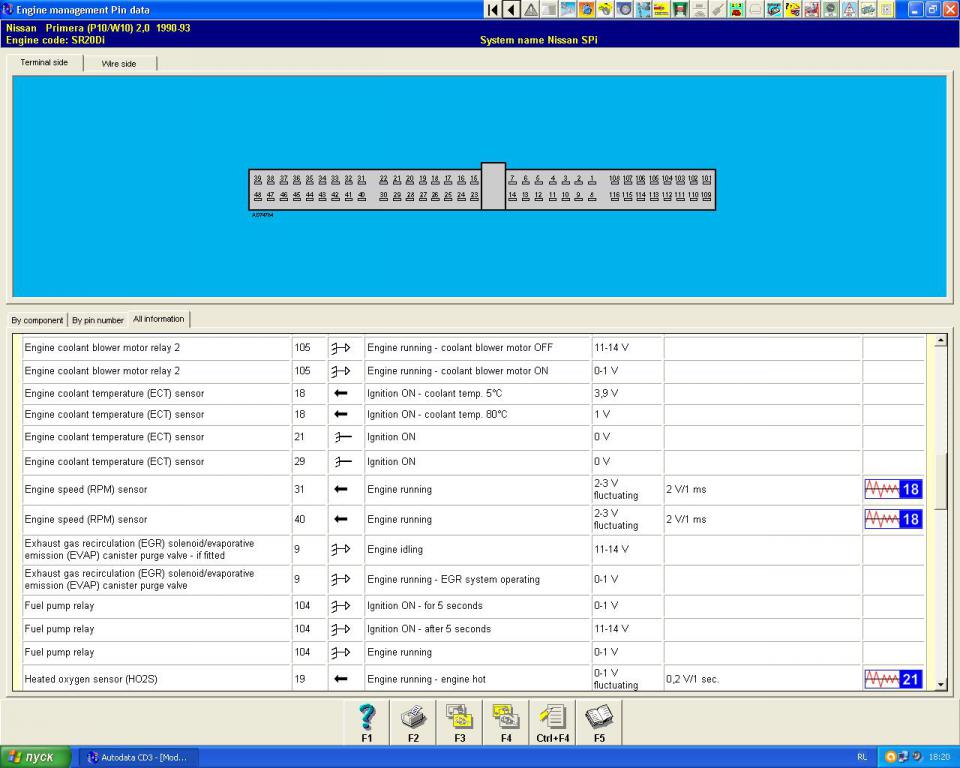

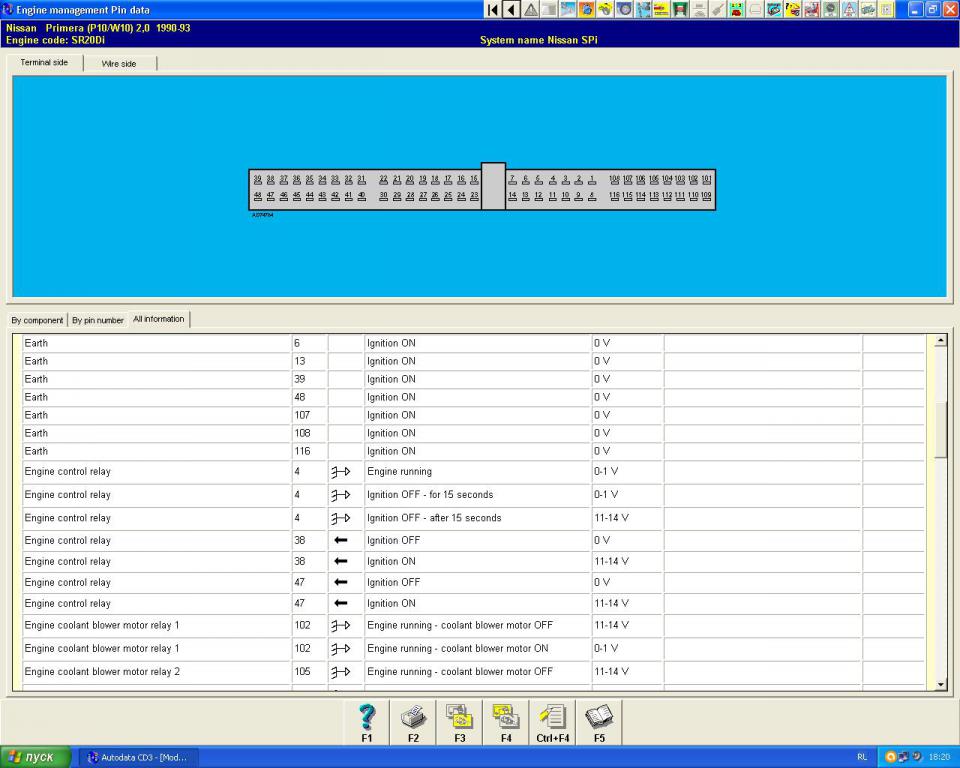

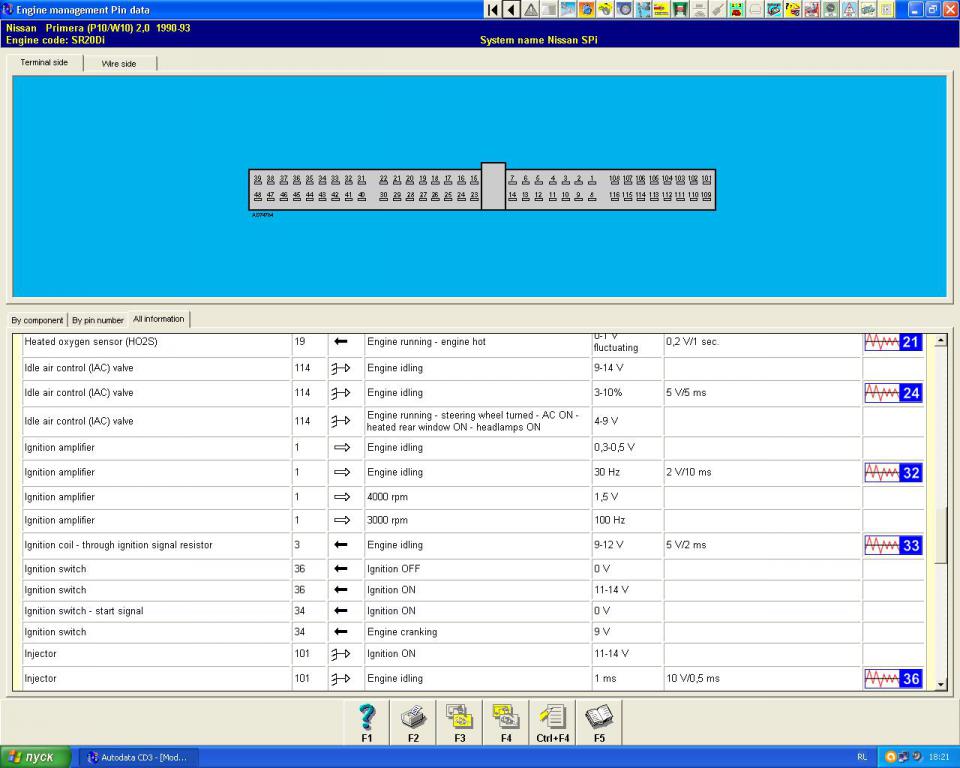

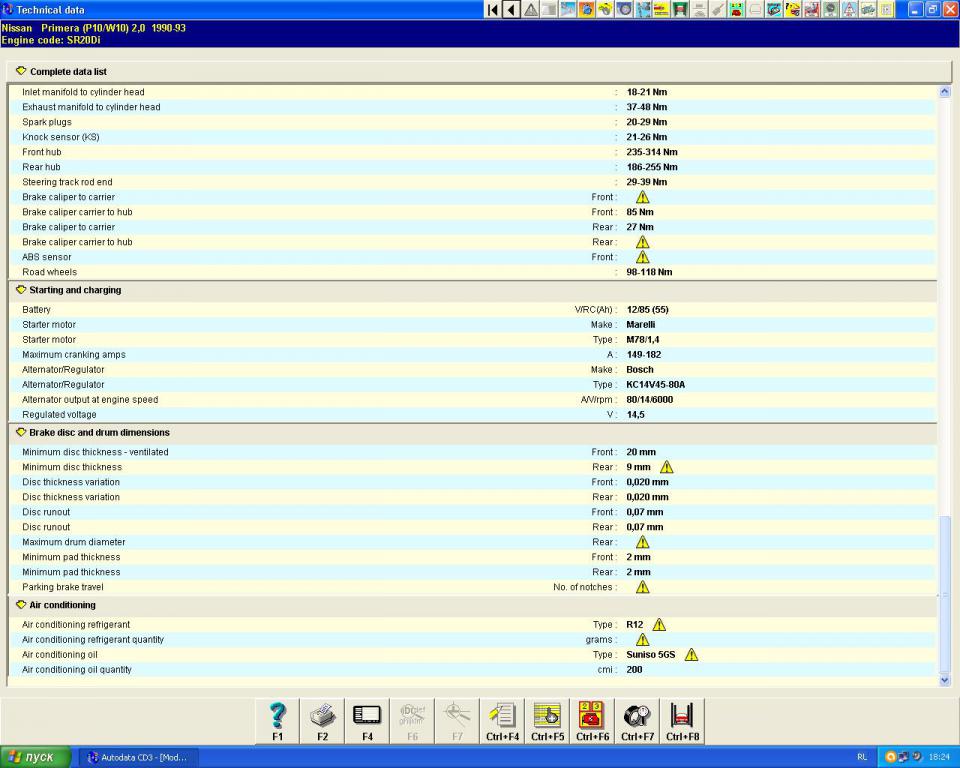

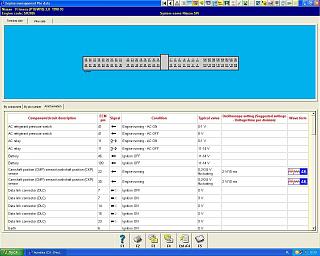

    Специально для владельцев SR20Di, откопал в хламе свой старый копм на котором программа которую когда-то стянул у диагностов
    Вот вам картинки, переводите сами -

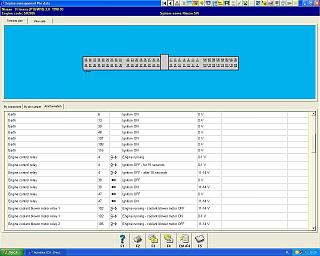

    MAF датчик (расходомер воздуха)-sr20di1.jpgMAF датчик (расходомер воздуха)-sr20di2.jpgMAF датчик (расходомер воздуха)-sr20di3.jpgMAF датчик (расходомер воздуха)-sr20di4.jpgMAF датчик (расходомер воздуха)-sr20di5.jpgMAF датчик (расходомер воздуха)-sr20di6.jpgMAF датчик (расходомер воздуха)-sr20di7.jpgMAF датчик (расходомер воздуха)-sr20di8.jpgMAF датчик (расходомер воздуха)-sr20di9.jpg

    - - - Добавлено - - -

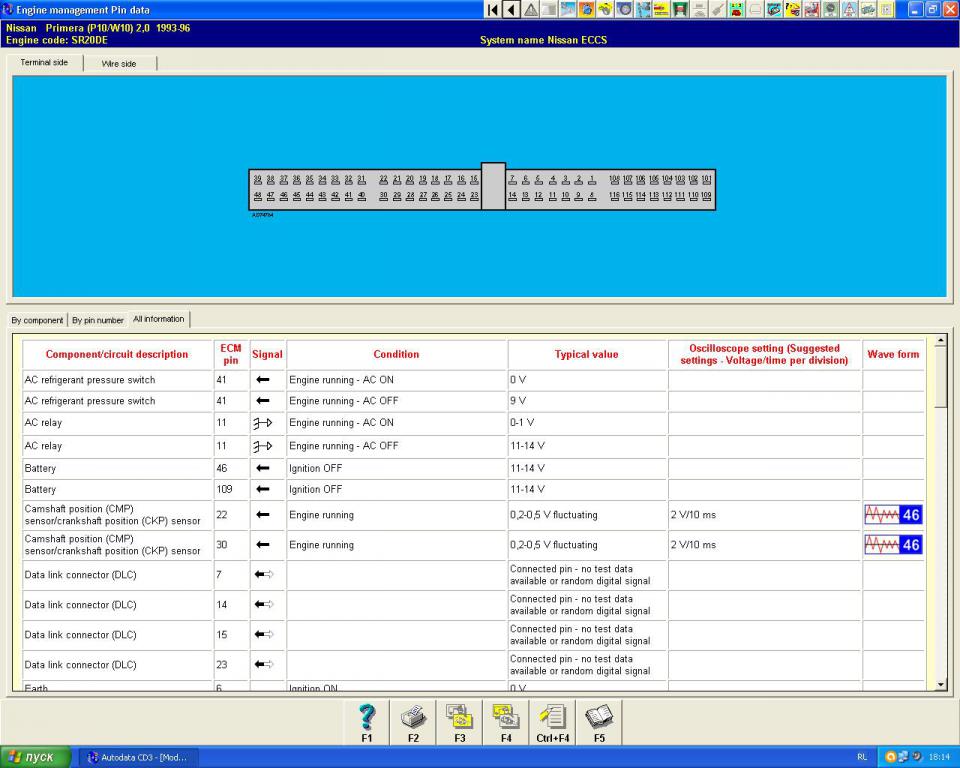

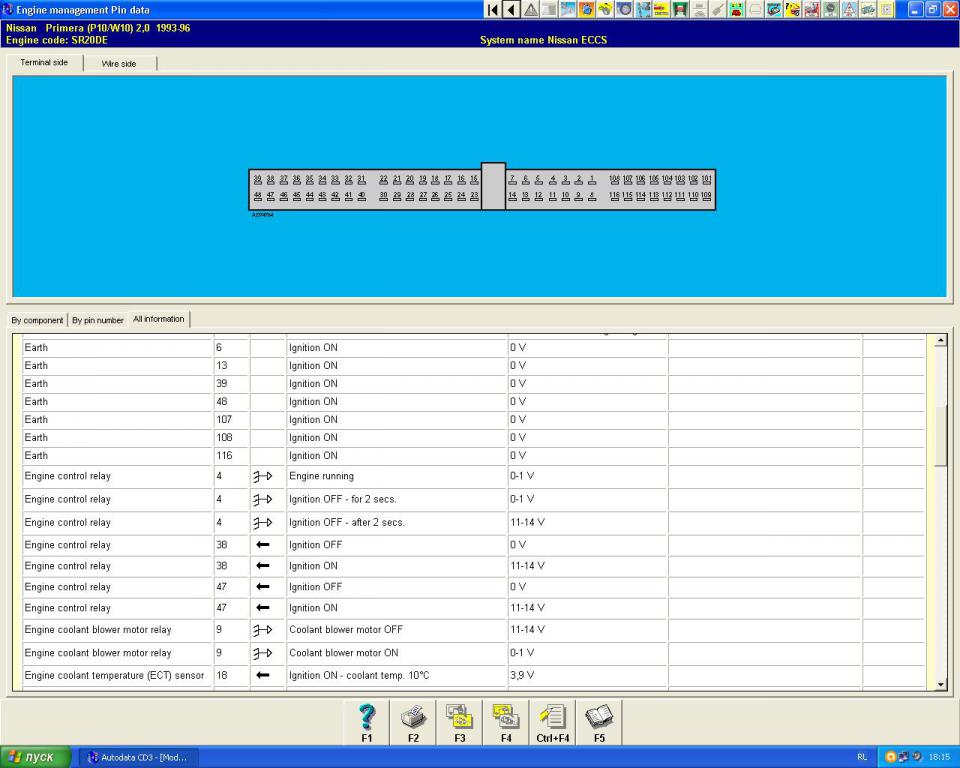

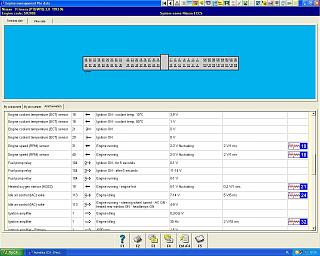

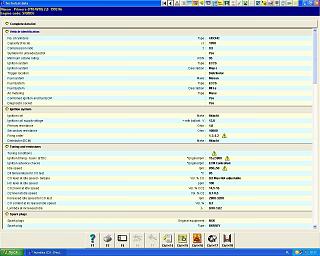

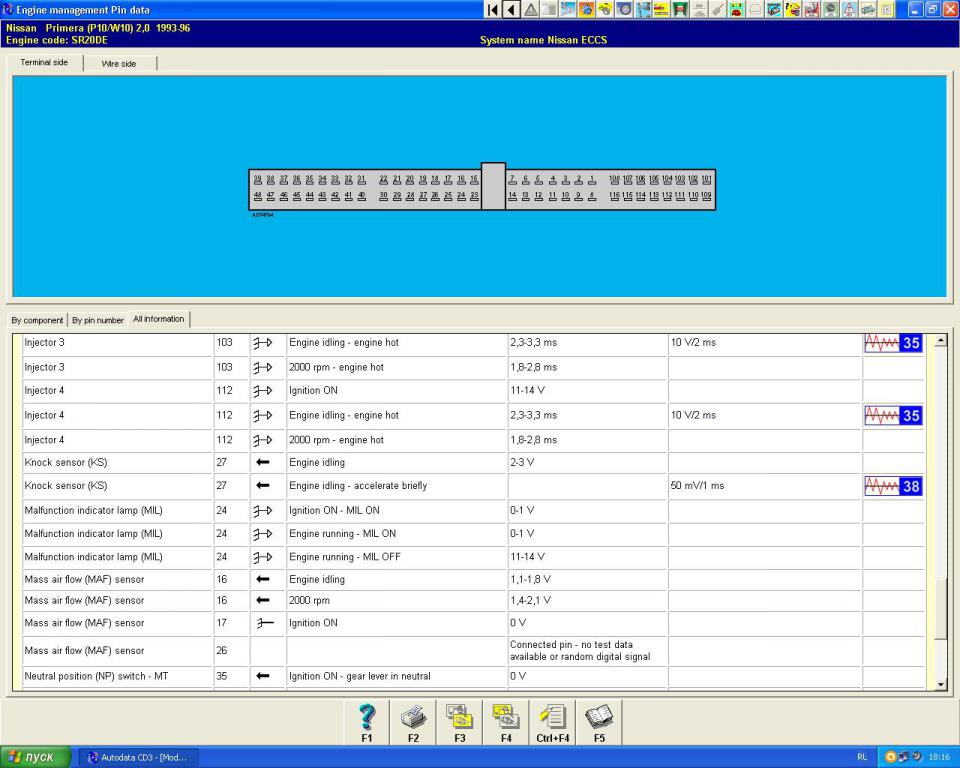

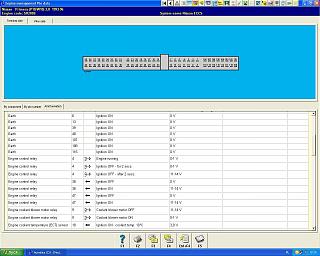

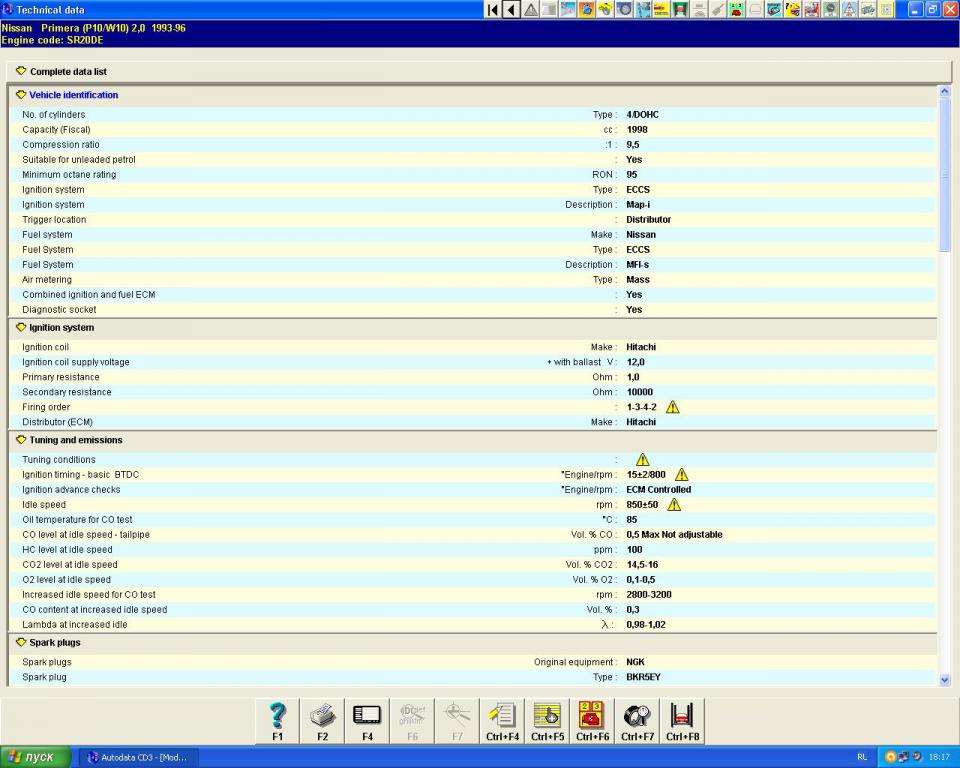

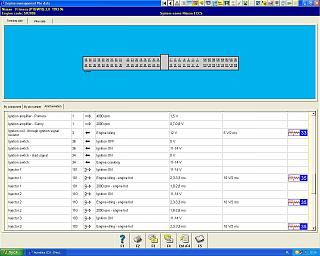

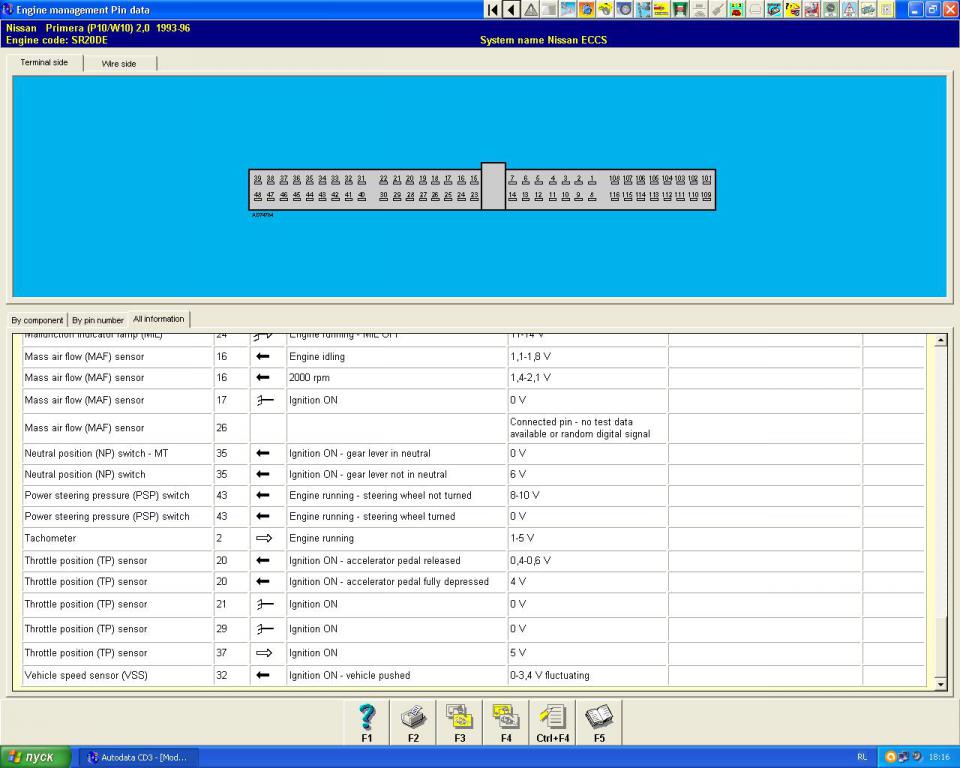

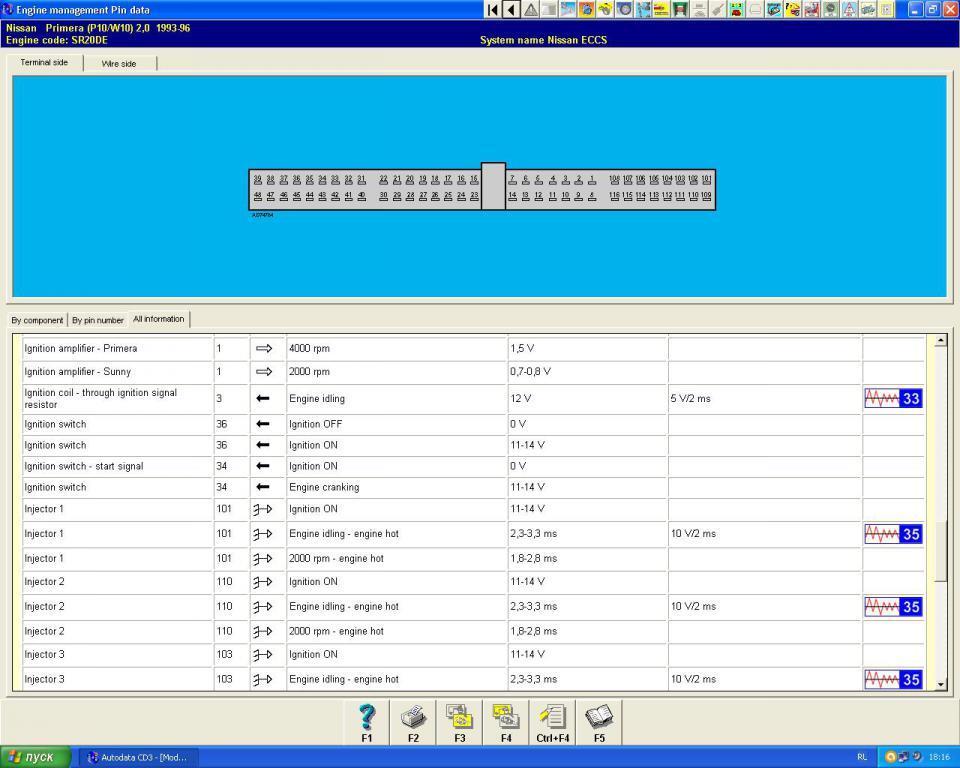

    Это SR20DE П10 -
    MAF датчик (расходомер воздуха)-bezymyannyi1.jpgMAF датчик (расходомер воздуха)-bezymyannyi2.jpgMAF датчик (расходомер воздуха)-bezymyannyi3.jpgMAF датчик (расходомер воздуха)-bezymyannyi4.jpgMAF датчик (расходомер воздуха)-bezymyannyi5.jpgMAF датчик (расходомер воздуха)-bezymyannyi6.jpgMAF датчик (расходомер воздуха)-bezymyannyi7.jpg

    - - - Добавлено - - -

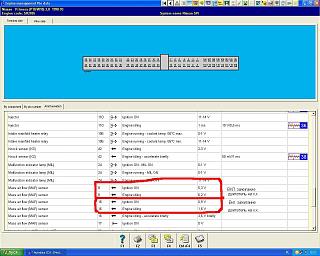

    Из этой фотки видно, что входящих сигналов с МАФа у нас два!!!!!! Зачем второй сигнал и что он меряет х.з. может быть и температуру воздуха....
    MAF датчик (расходомер воздуха)-sr20di11.jpg

    - - - Добавлено - - -

    Недообвёл третье, показания при нажатии на педаль, тока не понятно почему 3,6 вольт, эт чё максимальные показания чтоль??? Если это так, то GAшный МАФ больше показывает. что такое Briefly?

    - - - Добавлено - - -

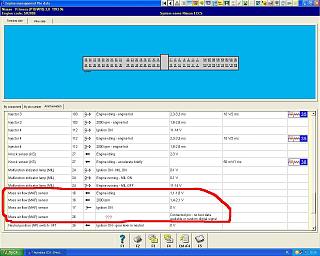

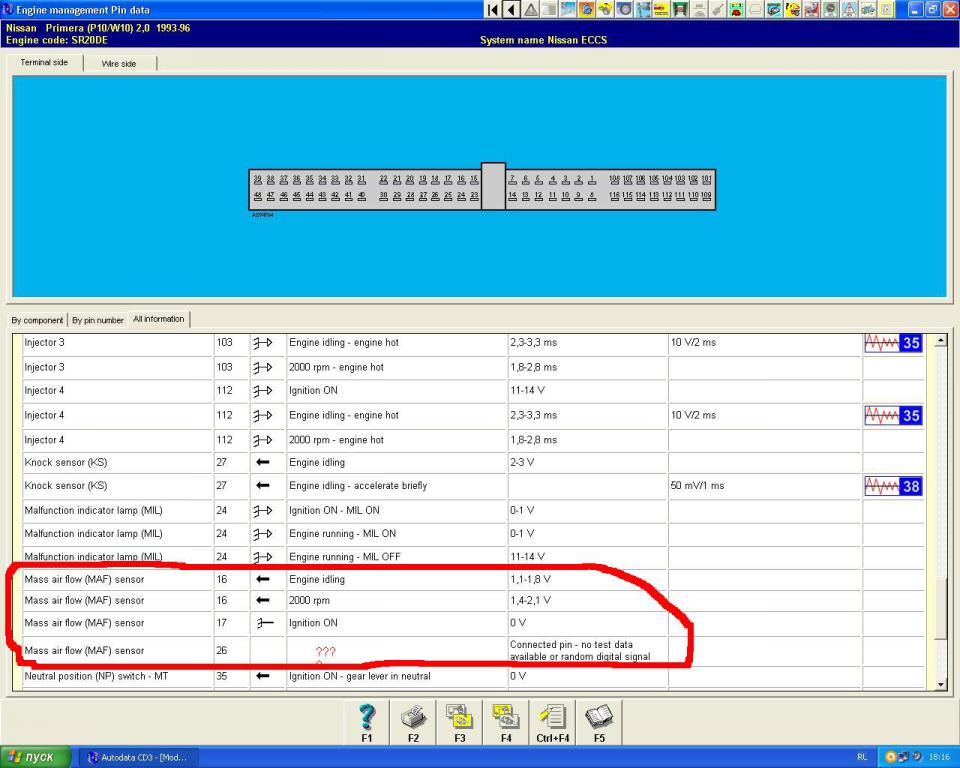

    А это показания МАФ с SR20DE мы видим -
    MAF датчик (расходомер воздуха)-bezymyannyi55.jpg

    - - - Добавлено - - -

    Короче нада мерять показания МАФа на SR20Di на разных оборотах с интервалом в 1000 об до 6000 тыщ на ходу, и точно также мерять на SR20DE и сравнивать, а потом уже думать!!!

    - - - Добавлено - - -

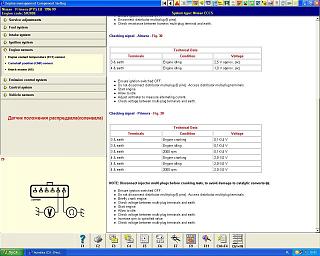

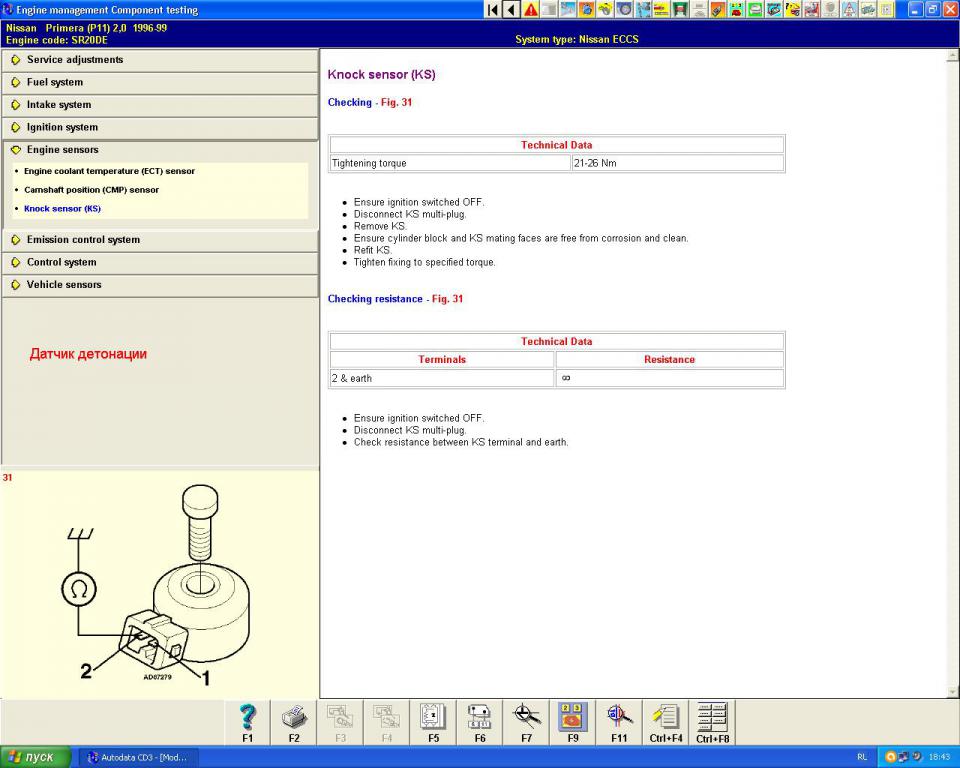

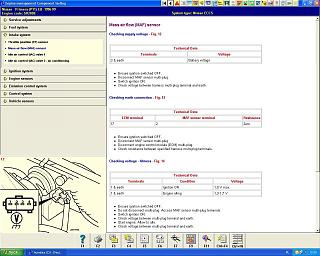

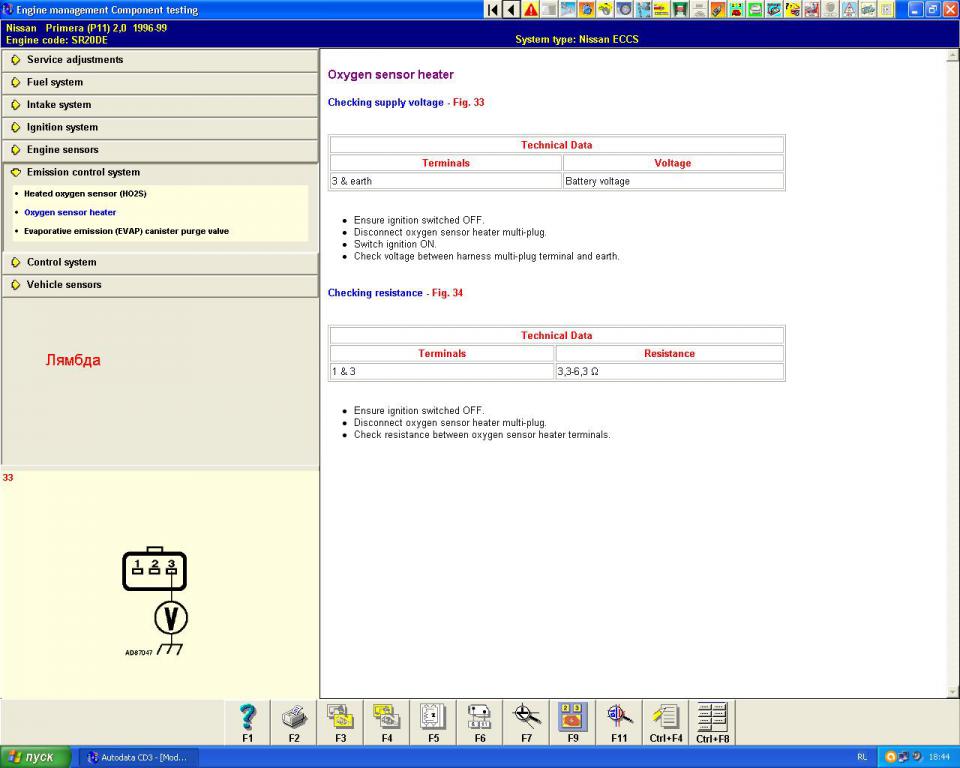

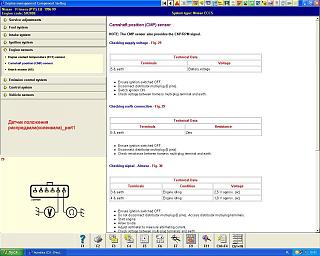

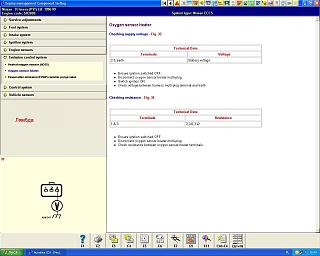

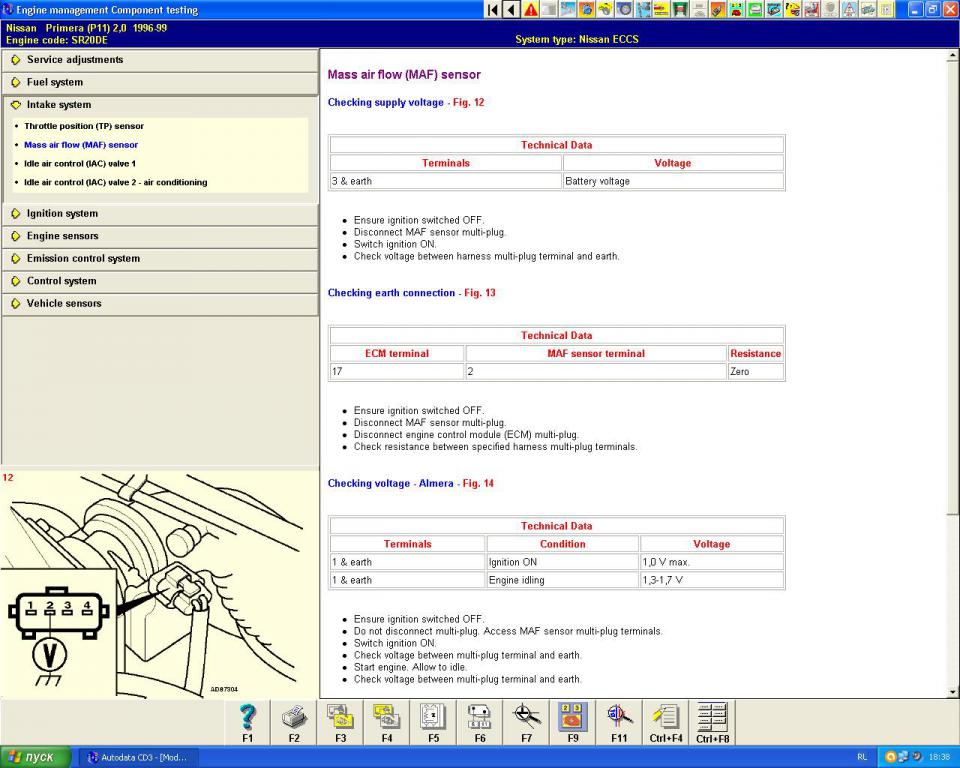

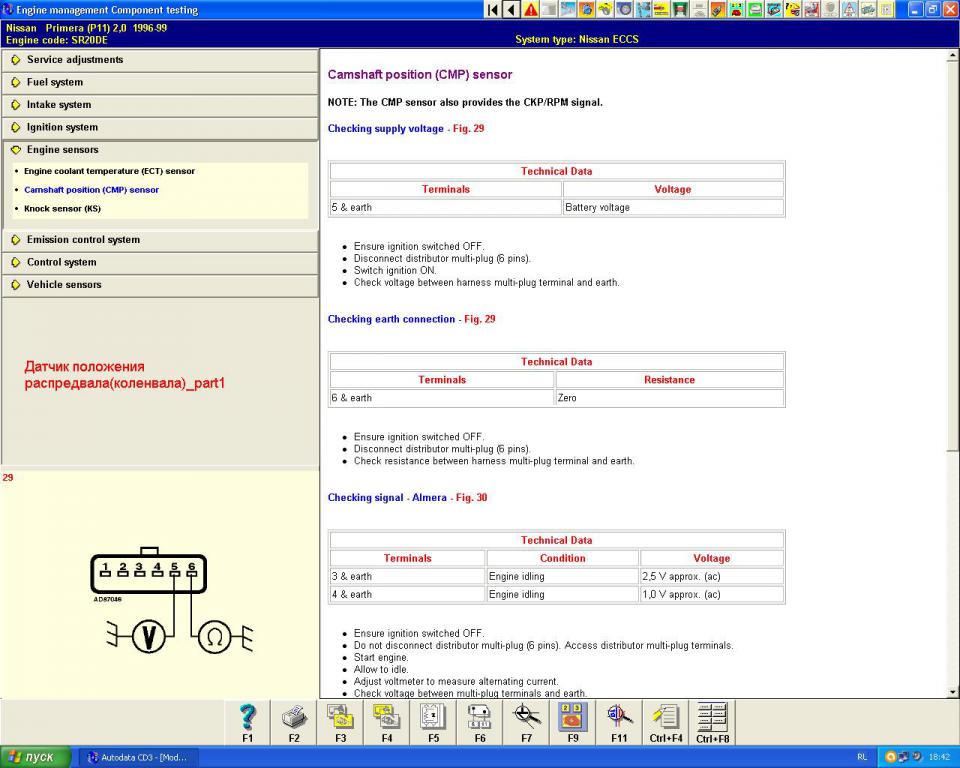

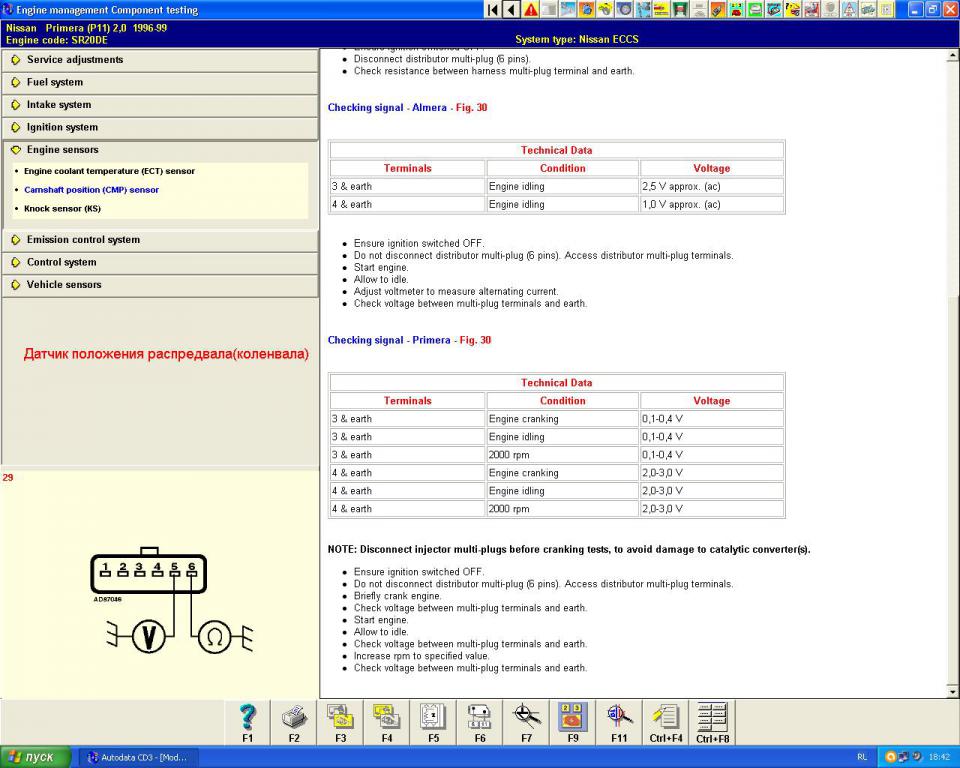

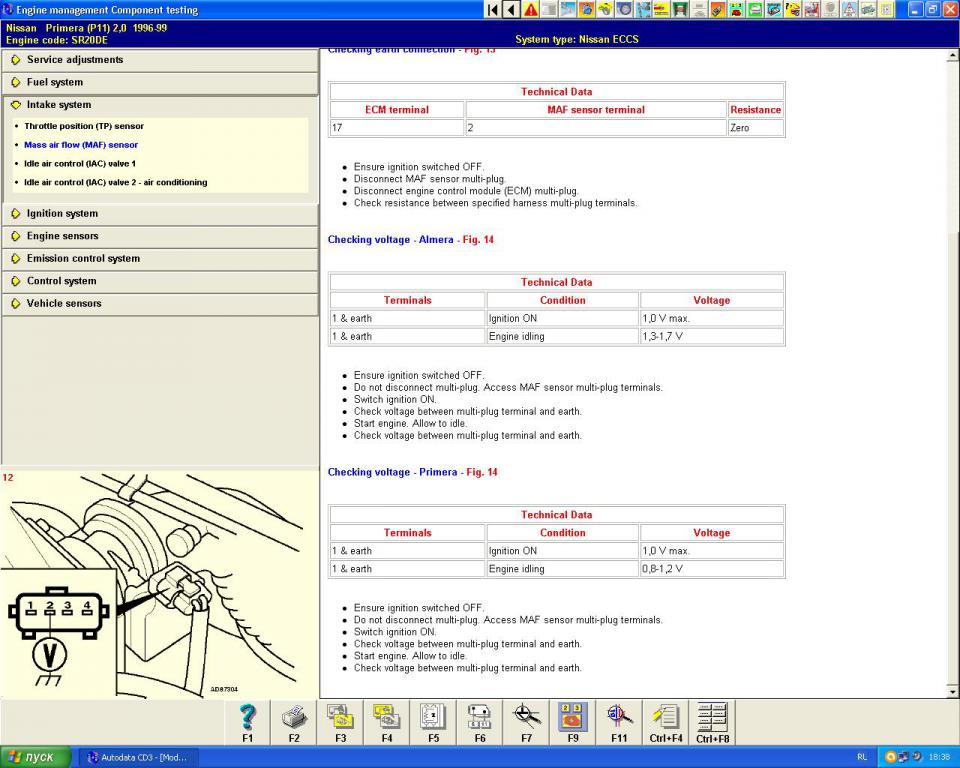

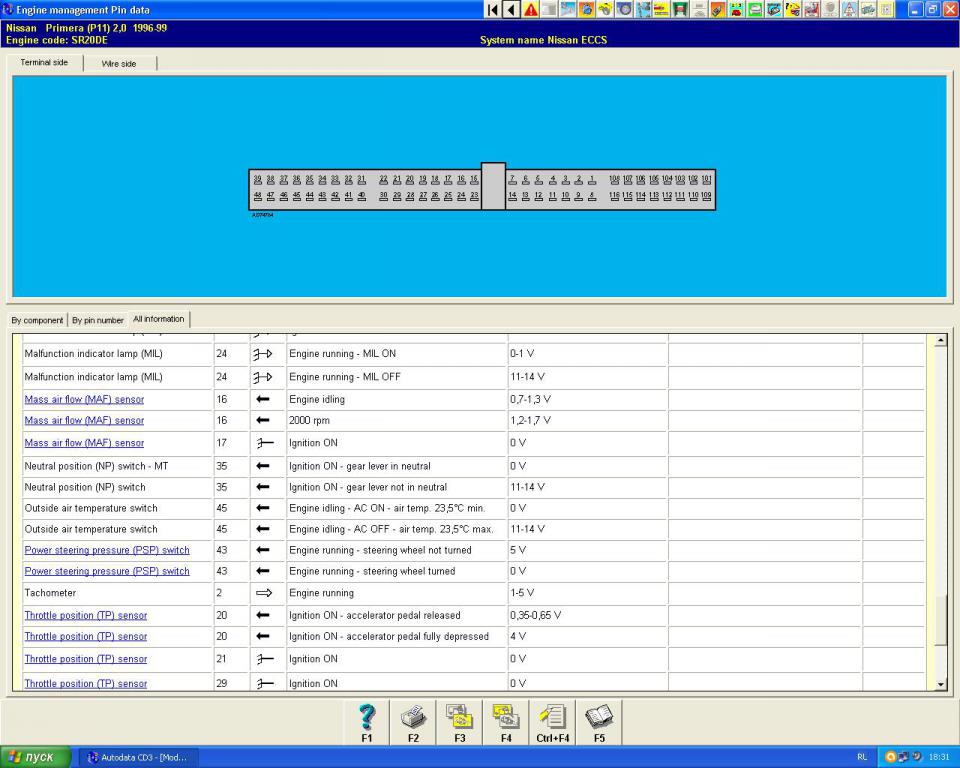

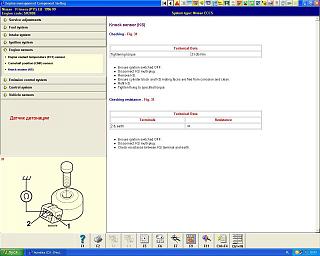

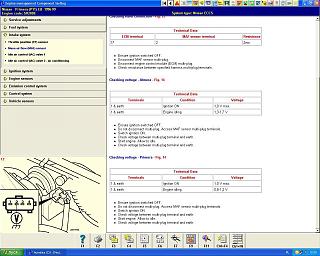

    Вот в догонку картинки с SR20DE P11, тут вообще показания МАФа другие

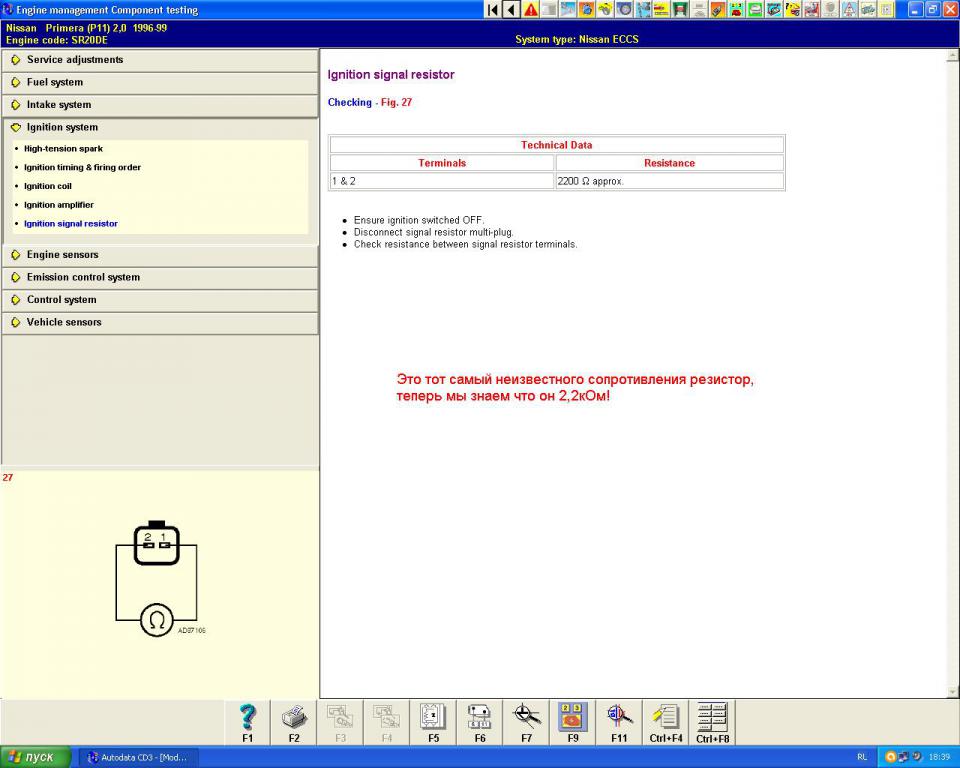

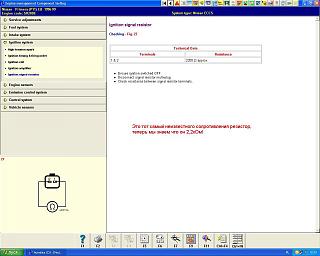

    MAF датчик (расходомер воздуха)-sr20de-p11-1var.jpgMAF датчик (расходомер воздуха)-sr20de-p11-datchik-polozheniya-rv.jpgMAF датчик (расходомер воздуха)-sr20de-p11-datchik-polozheniyarv.jpgMAF датчик (расходомер воздуха)-sr20de-p11-dd.jpgMAF датчик (расходомер воздуха)-sr20de-p11-lyambda.jpgMAF датчик (расходомер воздуха)-sr20de-p11-soprotivlenie-rezistora.jpgMAF датчик (расходомер воздуха)-sr20de-p11.jpgMAF датчик (расходомер воздуха)-sr20de-r11.jpg

  5. #1405
    Дельfин
    Фанат ПЭ10
    wert, вот то ты тогда и репу чесал, када мои показания мафа бачил?!

  6. #1406
    Zh.Vital.
    Участник
    Вот, други, к чему пришел:
    1. буду пробовать ставить датчик AFH45M46 в штатное место на дросселе, к нему из родной проводки три провода белый (сигнал), красный(+), черный (-)
    2. старый датчик (сигнал расхода воздуха на котором "кривой") планирую врезать в воздуховод (до фильтра) и запитать его с той же проводки (запараллелить) кроме белого (сигнального).
    Т.О. планирую разделить два сигнала по разным датчикам - с одного пойдет сигнал расхода (белый/красный/черный) с другого температура (х/красный/черный/желто-черный). Грубо говоря из них двоих должен получиться один, выдающий и корректный сигнал расхода и температуру.

    Полагаю, что сигнал температуры не будет "кривым" на старом датчике, так как вторая нитка с боченком - как раз и есть терморезистр, который до 1000 град. не нагревается (он ваще по ходу не нагревается)
    Последний раз редактировалось Zh.Vital.; 11.11.2015 в 22:35.

  7. #1407
    ROW111
    Хранитель Базы Знаний
    wert,а в базу знаний по отдельности может запостишь для р10 и Р11 эти славные картинки?

  8. #1408
    wert
    Старожил
    Цитата Сообщение от Дельfин Посмотреть сообщение
    wert, вот то ты тогда и репу чесал, када мои показания мафа бачил?!
    Ага, потому что они отличаются от показаний остальных МАФов

    - - - Добавлено - - -

    Цитата Сообщение от Zh.Vital. Посмотреть сообщение
    Вот, други, к чему пришел:
    1. буду пробовать ставить датчик AFH45M46 в штатное место на дросселе, к нему из родной проводки три провода белый (сигнал), красный(+), черный (-)
    2. старый датчик (сигнал расхода воздуха на котором "кривой") планирую врезать в воздуховод (до фильтра) и запитать его с той же проводки (запараллелить) кроме белого (сигнального).
    Т.О. планирую разделить два сигнала по разным датчикам - с одного пойдет сигнал расхода (белый/красный/черный) с другого температура (х/красный/черный/желто-черный). Грубо говоря из них двоих должен получиться один, выдающий и корректный сигнал расхода и температуру.

    Полагаю, что сигнал температуры не будет "кривым" на старом датчике, так как вторая нитка с боченком - как раз и есть терморезистр, который до 1000 град. не нагревается (он ваще по ходу не нагревается)
    Нет!!! Померяй сначала показания старого датчика во всём диапазоне оборотов!!!! Чтоб хоть примерно знать как идут показания и какие показания максимальные!!! И сравнить с картинками!!!

    - - - Добавлено - - -

    Цитата Сообщение от ROW111 Посмотреть сообщение
    wert,а в базу знаний по отдельности может запостишь для р10 и Р11 эти славные картинки?
    Да надо как-то создать тему и повыкладывать скрины на все движки, будет время сделаю, я просто забыл что у меня есть такая чудо программа

  9. #1409
    Zh.Vital.
    Участник
    Цитата Сообщение от wert Посмотреть сообщение
    Померяй сначала показания старого датчика во всём диапазоне оборотов!!!! Чтоб хоть примерно знать как идут показания и какие показания максимальные!!! И сравнить с картинками!!!
    Твоя правда.

  10. #1410
    Alks
    Участник
    Цитата Сообщение от Zh.Vital. Посмотреть сообщение
    Вот, други, к чему пришел:
    1. буду пробовать ставить датчик AFH45M46 в штатное место на дросселе, к нему из родной проводки три провода белый (сигнал), красный(+), черный (-)
    2. старый датчик (сигнал расхода воздуха на котором "кривой") планирую врезать в воздуховод (до фильтра) и запитать его с той же проводки (запараллелить) кроме белого (сигнального).
    Т.О. планирую разделить два сигнала по разным датчикам - с одного пойдет сигнал расхода (белый/красный/черный) с другого температура (х/красный/черный/желто-черный). Грубо говоря из них двоих должен получиться один, выдающий и корректный сигнал расхода и температуру.

    Полагаю, что сигнал температуры не будет "кривым" на старом датчике, так как вторая нитка с боченком - как раз и есть терморезистр, который до 1000 град. не нагревается (он ваще по ходу не нагревается)
    Ох,дай бог тебе,что бы получилось.Держим кулаки за тебя.Хочется надеяться ,что получиться совместить.
