Задний стоп-сигнал.

Страница 3 из 4 ПерваяПервая 1234 ПоследняяПоследняя
Показано с 21 по 30 из 34
  1. #21
    vip
    Старожил
    Цитата Сообщение от Lёliк Посмотреть сообщение
    а как он в цепи стоит? параллельно выключателю стоп-сигналов? и на какое напряжение?
    так сложно сказать, щас фото кину


    - - - Добавлено - - -

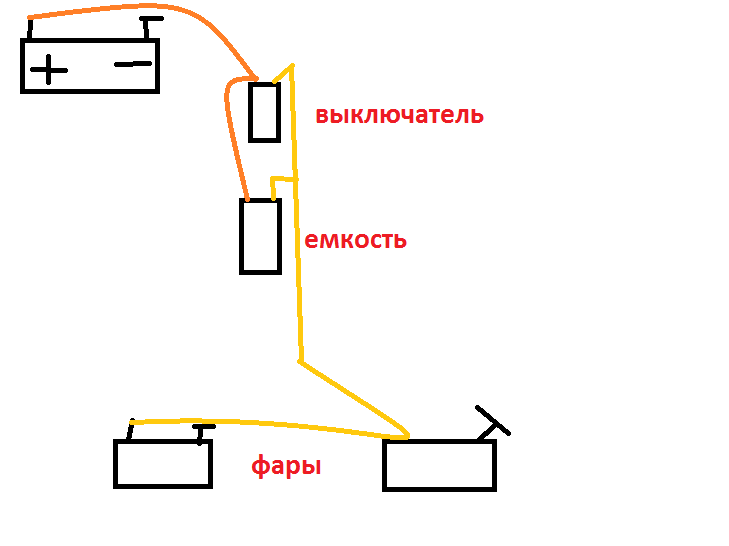

    Задний стоп-сигнал.-oto.png
    Последний раз редактировалось vip; 02.05.2014 в 00:51.

  2. #22
    ayra66
    Старожил
    ECU наших двигов использует сигнал торможения в определенных режимах.Кондер ставится на контакты выключателя стопов для устранения дребезга контактов(электроника дребезг не любит).

  3. #23
    Lёliк
    Старожил
    Цитата Сообщение от Prima777 Посмотреть сообщение
    Нажмите на изображение для увеличения.

Название:	ото.png
Просмотров:	108
Размер:	13.9 Кб
ID:	67975
    это фильтр от помех,ayra66 правильно говорит
    Цитата Сообщение от Prima777 Посмотреть сообщение
    12-14в
    это рабочее напряжение, номинал кондеров на порядок выше, 60вольт, 200 может быть

  4. #24
    mozzz
    Старожил
    ayra66, у товарища Prima777 Р10. но похоже, что и там эффект дребезга контактов инженеры пытались устранить.

  5. #25
    Lёliк
    Старожил
    кстати у меня на некоторых рылюхах тоже кондеры стоят параллельно контактной группе

  6. #26
    vip
    Старожил
    я вас правильно понимаю дребезг это (залипание, подгорание контактов)

  7. #27
    ayra66
    Старожил
    Я изложил тебе истину,остальное твое дело,хочешь верь,хочешь нет.

  8. #28
    Lёliк
    Старожил
    Цитата Сообщение от Prima777 Посмотреть сообщение
    я вас правильно понимаю дребезг это (залипание, подгорание контактов)
    нет, не правильно.
    Дре́безг конта́ктов — явление, возникающее в электрических и электронных переключателях, при котором они вместо некоторого стабильного переключения производят случайные многократные неконтролируемые замыкания и размыкания контактов (происходит в момент переключения, приблизительно в течение 40—100 мс). Другими словами, если значение непрерывного сигнала на входе кнопок и переключателей оказывается между значениями, переводящими переключатель в одно из дискретных состояний, то за счёт наличия «полосы неопределённости» входного сигнала (вызванного неидеальностью его источника, приёмника, а также наличием теплового шума) на выходе будут наблюдаться колебания, называемые дребезгом.
    Осциллограмма напряжения в цепи сразу после замыкания механического контакта.

    Из-за дребезга непосредственная подача сигналов на входы микросхем от кнопок и переключателей не всегда допустима. Нечувствительными к дребезгу являются входы начальной установки триггеров, счетчиков и регистров (обнуление по входам R). Подача логических уровней сигнала на счётные входы микросхем требует подавления дребезга — без этого возможно случайное многократное срабатывание счетчиков.

    Дребезг вызывает сбои в работе устройств, а также может привести к порче электронных и электрических компонентов. Досрочно выводит из строя элементы с ограниченным ресурсом по числу циклов включения/выключения. Практически все механические кнопки, контакторы и переключатели (за исключением жидкостных, например ртутных) в той или иной степени подвержены дребезгу.

    - - - Добавлено - - -

    как-то так

  9. #29
    vip
    Старожил
    Цитата Сообщение от ayra66 Посмотреть сообщение
    Я изложил тебе истину,остальное твое дело,хочешь верь,хочешь нет.
    спасибо

  10. #30
    ayra66
    Старожил
    Цитата Сообщение от Lёliк Посмотреть сообщение
    это фильтр от помех,ayra66 правильно говорит

    это рабочее напряжение, номинал кондеров на порядок выше, 60вольт, 200 может быть
    Правильно говорите кондер должен быть керамический 0,47мкф 160вольт.
