    Тема новичка Последствия установки магнитолы взамен штатного CD/DVD на P12

    Доброго времени суток!

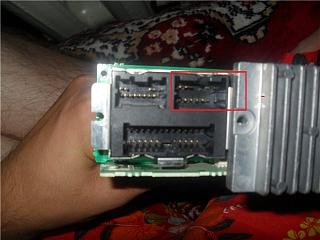

    Вчера взамен штатного CD/DVD в P12 поставил 2din магнитолу. С подключением проблем не возникло, руководствовался схемой из этого мануала:

    Последствия установки магнитолы взамен штатного CD/DVD на P12-87f1a36dbfbb.jpg
    где обозначим контакты например:

    2,4,6,-,-,10,12
    1,3,5,7,8,9 ,11

    Контакты (5,6+),(7, 8+ ),(9,10+),(11,12+) - акустика.
    (5-,6+)-передний левый,(7-, 8+)-передний правый,(9-,10+)-задний левый,(11-,12+)-задний правый динамики

    2 контакт (розовый) АСС
    4 контакт ВАТТ (желтый)(АКБ)

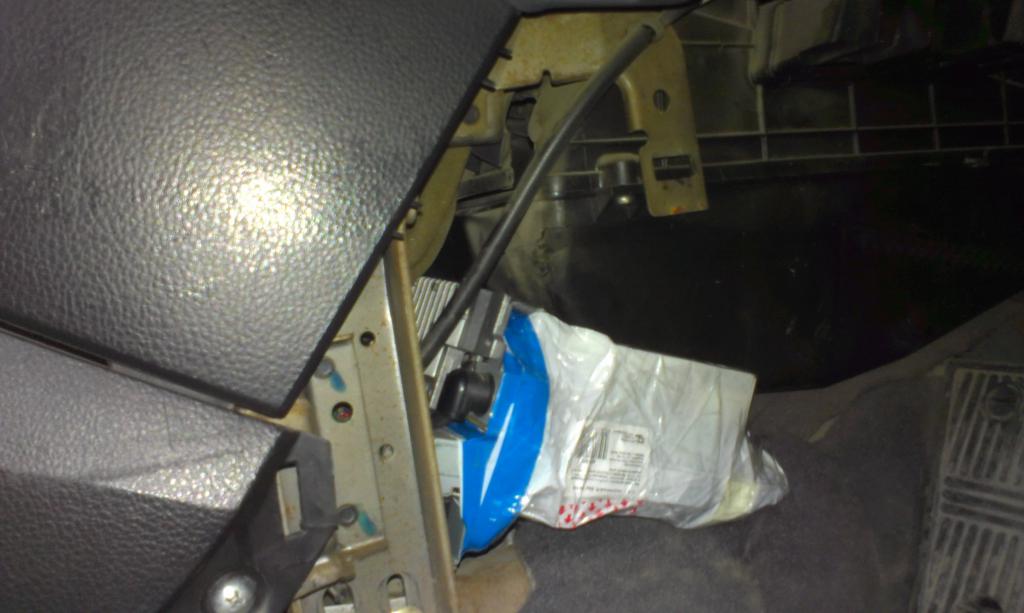

    Новый мафон запитал напрямую, т.е. не от зажигания. Красный и желтый провод от ISO-разъема пустил на плюс контакта №4. Минус взял с контакта №1. Контакты с 5 по 12 пустил естественно на акустику. Штатный сюдюк и двд-привод тоже оставил, путем потрошения внутренностей - оставил от них только платы, сами привода и корпус положил дома на полку. Оставшиеся потроха завернул в пакет, заизолировал и запихал под печку. Таким образом, сохранил все штатные разъемы, бортовик и монитор остались полностью рабочими и функциональными.

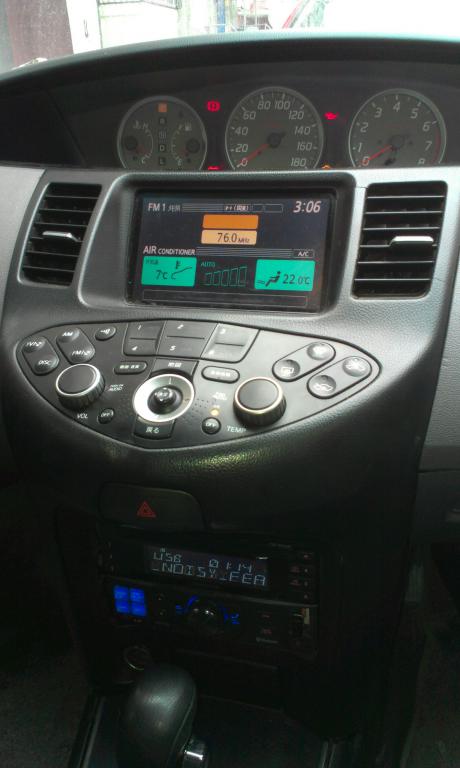

    Последствия установки магнитолы взамен штатного CD/DVD на P12-imag0587.jpgПоследствия установки магнитолы взамен штатного CD/DVD на P12-imag0589.jpg

    Проблема обнаружилась позже: не работает подсветка приборов и кнопок управления БК, а так же не притухает подсветка дисплея при включении габаритов и не горят сами габариты. Как оказалось, сгорел предохранитель TAIL, тот что под капотом на 10А. Меняю пред, проверяю работоспособность - ничего не изменилось. Снова прозваниваю пред, опять сгорел... Вывод один - где то кз.

    Разбираю заново всю панель, вытаскиваю мафон, проверяю изоляцию на проводах питания, еще раз все изолирую - проблема не уходит. Далее все таки нашел источник кз - коротит плата от штатного сидюка. Оказывается когда запихивал ее под печку, нарушил изоляцию и она соприкасалась с металлом кузова. Все вытащил, на этот раз более тщательно заизолировал, установил обратно. Подключаю все обратно, пока без магнитолы - все работает. Казалось бы вуаля...

    ...но радость была недолгой. Когда подключил на место новую магнитолу, появилась другая проблема - теперь при включении габаритов вырубается сама магнитола. Пред при этом остается целый, без габаритов магнитола работает. Еще раз проверил всю изоляцию, все в норме!Проблема решается если выдернуть пред TAIL - тогда все работает, кроме конечно же подсветки приборов и центральной консоли с габаритами. И появилась еще одна особенность, при включении габаритов магнитола не перестает работать, а при включении же ближнего света магнитола отключается на несколько секунд, так же как при включении стартера, когда заводишь машину. Потом включается, и продолжает работать.

    Сегодня полдня ломал голову, в чем может быть причина... Еще раз прорезюмирую: когда предохранитель TAIL на месте, при выключенных габаритах и свете все замечательно работает, но при включении габаритов и ближнего света, магнитола не включается, и пред при этом больше не вылетает. Если же вытащить предохранитель TAIL, то магнитола работает как при включенном свете так и без него, но при включении именно ближнего света магнитола перезагружается... Может кто сталкивался с такой проблемой, подскажете куда копать?

    P.S. Забыл добавить, случайно прислонил корпус магнитолы к металлу кузова, и заметил искру. Стало быть где то на кузов коротит плюс... но повторюсь, всю изоляцию проверил от и до насколько это возможно. Но может ли это влиять на вышеописанную работу магнитолы? Ведь пред то нигде не вылетает при всем при этом...
    Последний раз редактировалось DimeX; 27.03.2014 в 23:23.
