Проблемма скосой SR20DE. Несоответствие распиновке.

Показано с 1 по 3 из 3
  1. #1
    ScRp
    Автор темы

    Тема новичка Проблемма скосой SR20DE. Несоответствие распиновке.

    Всем привет!
    Очень нуждаюсь в вашей помощи!

    В общем возникла у меня проблема. Свапаюсь на SR20VE с GA16DE (Прималет Р10). Приобрел косу от SR20de с Р10 примы, а у неё с распиновкой нелады
    Короче вот что увидел сразу:

    104 пин - занят, провод уходит на большую салонную фишку,
    106 пин - пустой (Реле топливного насоса)
    105 пин - занят, проводок идет на квадратную фишку, предположительно относится к ЕГР;
    111 пин - пустой (лямбда пин 1);
    114 пин - пустой (уровень бензы),
    10 пин - зянят, проводок уходит на маленькую салонную фишку;
    26 пин - пустой (Nats);
    33 пин - пустой (rear Window Signal)

    Еще и по цветам проводов разница конкретная.

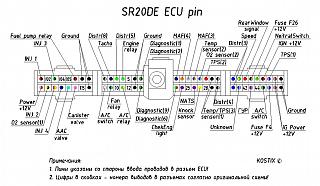

    Сверялся вот с этой распиновкой:
    Проблемма скосой SR20DE. Несоответствие распиновке.-de-eng.jpg

    По остальным пинам вроде норм, прозвоню - узнаю, может еще и идут не так как на распиновке.

    Ребят подскажите что за коса такая мне досталась? может у кого было что-то похожее и он может поделится распиновкой...

    UPD

    Вот фотки фишки на мозг:

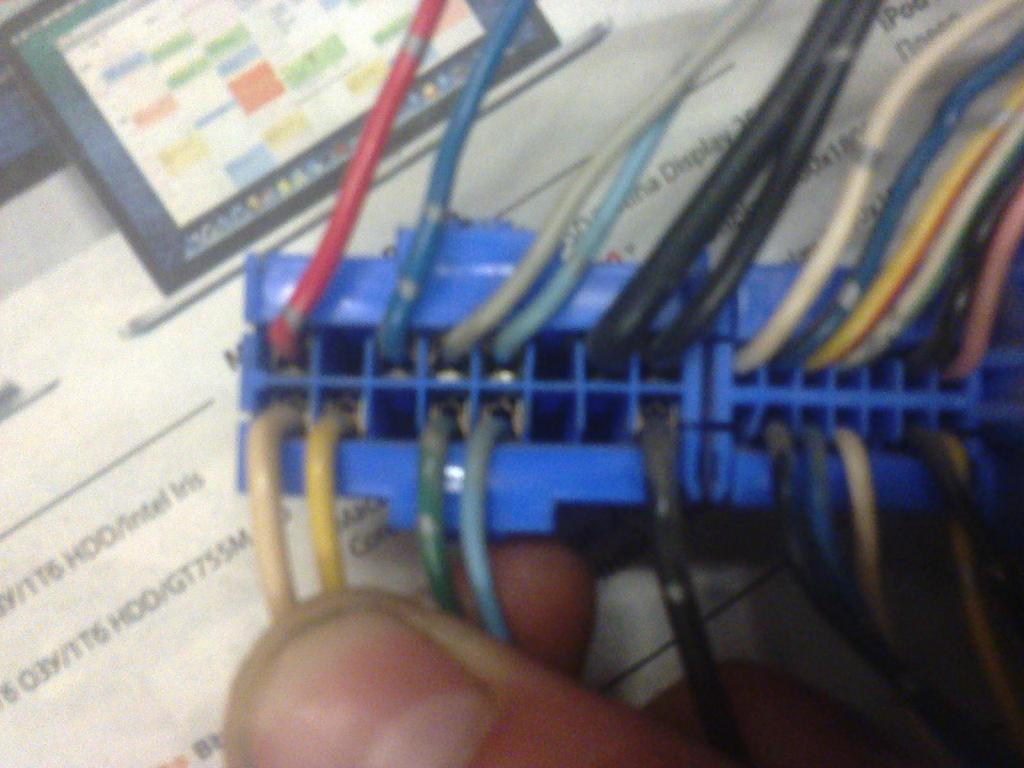

    Группа пинов 1
    Проблемма скосой SR20DE. Несоответствие распиновке.-foto0766.jpg

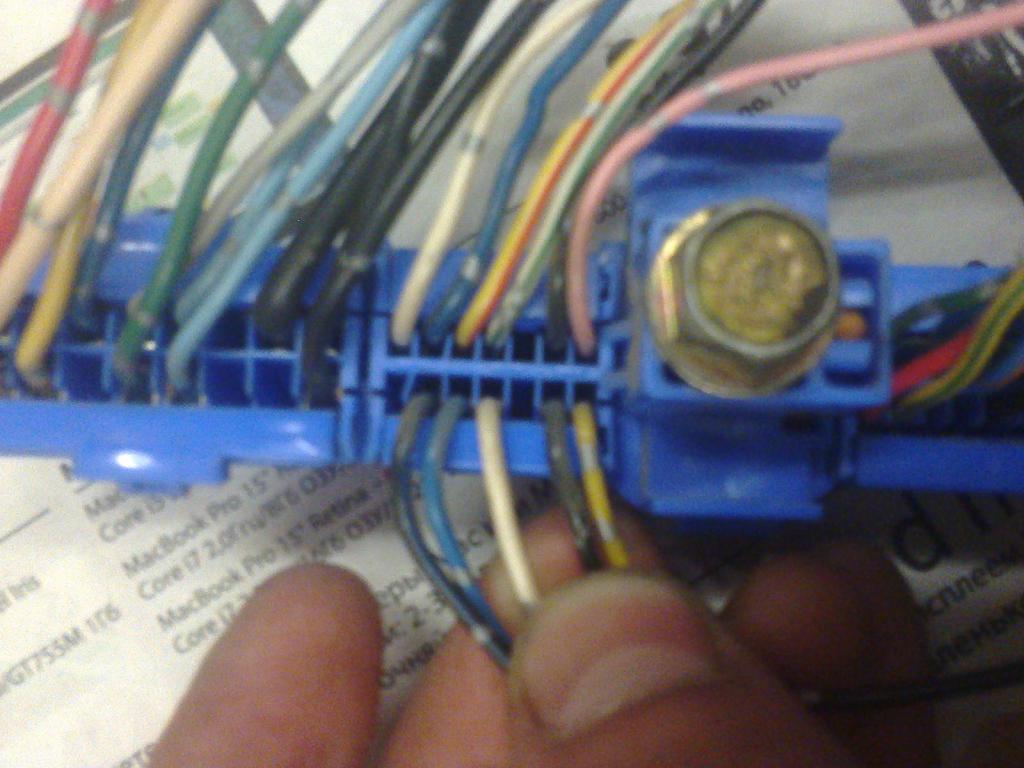

    Группа пинов 2
    Проблемма скосой SR20DE. Несоответствие распиновке.-foto0764.jpg

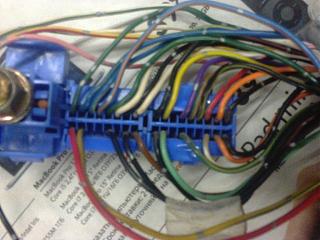

    Группа пинов 3 и 4
    Проблемма скосой SR20DE. Несоответствие распиновке.-foto0768.jpg
    Последний раз редактировалось ScRp; 30.06.2014 в 17:48. Причина: Обновление

  2. #2
    тёмносерый
    Старожил
    ScRp, Несовсем понял проблемы\вопроса. Бери\смотри распиновку VEшного разъёма коса\мозг, и по ней (по пинам) подгоняй косу которую купил ...

    Свап Р10\ GA16Ds на SR20Ve.

  3. #3
    ScRp
    Автор темы
    Да дело все в том что надо знать какие провода (пины) к чему идут в этой косе. Например где провод на релюху топливного насоса, что с 104 пина уходит, надо оно мне будет или нет? Ит.д.
    Очень хотелось бы найти распиновку...поколхозить я всегда успею.
