Чиним стиральную машинку. Нужно перепаять плату.

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 17
  1. #1
    VOVANыч
    Автор темы

    Чиним стиральную машинку. Нужно перепаять плату.

    Ребят кто разбирается в платах, подскажите куда перепаять два провода.

    Предистория: машинка стирала (Indesit w84tx S/N 211062091 91275580101, модуль ARISTON FE. COD. 215005350.30 ICT FT 0150 AVR) , и вдруг закоротила, видать попала влага на контакты, потому как плата стоит внизу, прямо под шлангом слива воды.

    Плата стоит около 5000, это нереальные деньги за нее, один кулибин как то перепаял тут (неуверен конечно что вообще так, может надо провода наоборот перепаять), но она все равно не работает, это силовые провода, идут сначала на блок какой то с розетки, потом в другой блок оттуда уже в плату. всего 3 провода на этой клеме, крайний не занятый.
    А что если просто попробовать поменять местами провода и попробовать запустить? ниче не сгорит там ваще?

    Вот так она выглядит новая


    Так выглядела плата

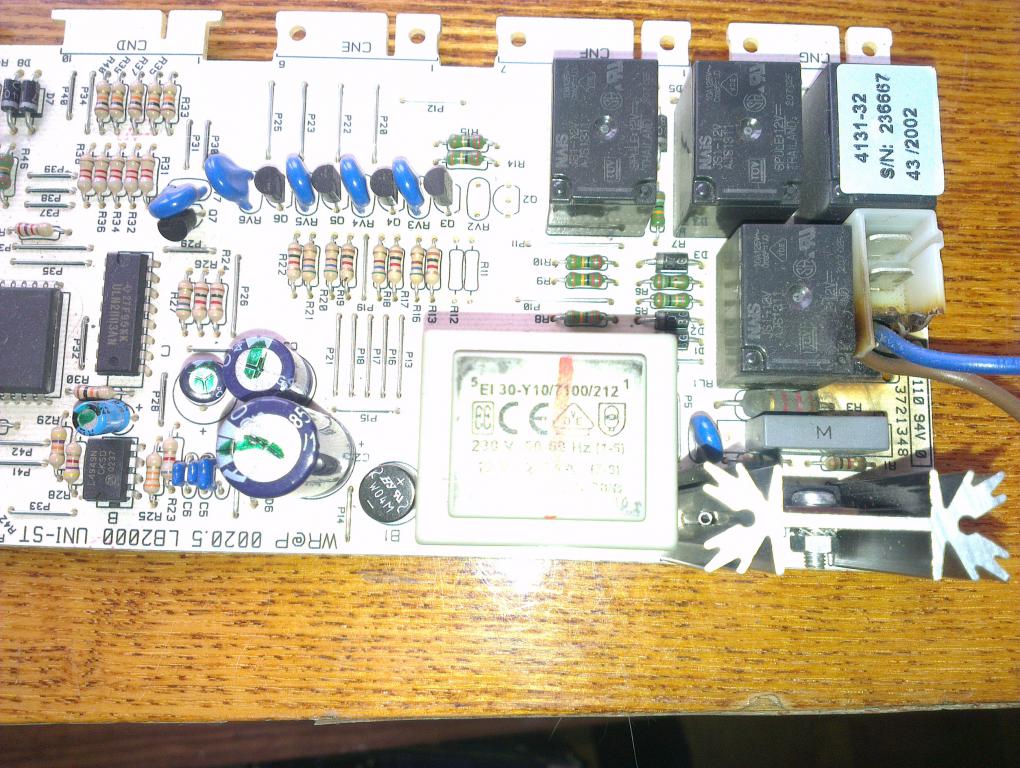

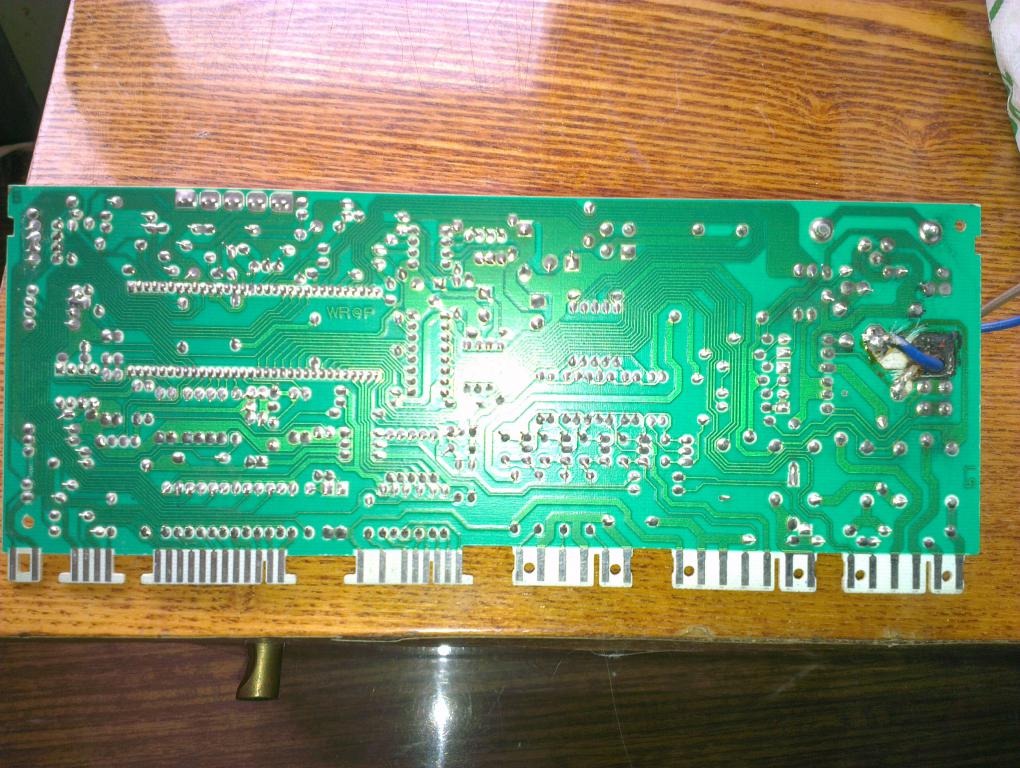

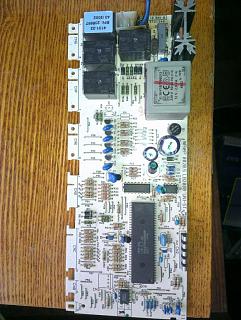

    Чиним стиральную машинку. Нужно перепаять плату.-imag0045.jpgЧиним стиральную машинку. Нужно перепаять плату.-imag0046.jpgЧиним стиральную машинку. Нужно перепаять плату.-imag0047.jpg

    Плата. Поставил распиновку для удобного объяснения






    Что я думаю. по идее первый пин надо припаять на место 1 или же на место (1)? ведь они соединены дорожкой и все равно контакт попрет. ???
    А второй на место 2? так ведь?



    Так припаяно сейчас, крупно снял специально




    Там где пошло горение, соседние элементы не задеты.



    Питание на входе с розетки



    Питание на выходе



    Общий вид. Покажите тут что и как проверить, лучше показать на фотке.



    Как мотор то проверить? имею в виду к каким проводам подключаться и что проверить?






    Маленькие клемы слева на кнопки и на управление машинкой
    Правые силовые, идут на мотор, от розетки, и еще от какого то блока.


    Вот что намерил
    Последний раз редактировалось VOVANыч; 19.03.2017 в 19:10.

  2. #2
    zhirkovka
    Фокусник
    жестко ты припоял))) так её так)) чтобы не ломалась))

  3. #3
    VOVANыч
    Автор темы
    Цитата Сообщение от VOVANыч Посмотреть сообщение
    один кулибин как то перепаял тут (неуверен конечно что вообще так, может надо провода наоборот перепаять), но она все равно не работает
    Читаем внимательнее, не Я паял тут, было уже, она не работает, что то не так, нужно перепаять!!!!!!!!!

  4. #4
    Nazariev
    Дизелист161,тракторовод))
    отец сказал надо наоборот провада препаять там минус коричневый,а плюс синий так они наоборот стоят...надо местами поменять

  5. #5
    MiF
    Участник
    Напиши модель стиралки
    попробую схему в инете найти, мож чо подскажу
    хотя сложно по фотографии)
    да и сгорело что-то скорей всего, детальки они горят обычно так что снаружи не видно

  6. #6
    Shadow_218
    Старожил
    здесь много НО...
    какое питание подается на плату управления? вольтаж, переменный ток или постоянный... показал своим инженерам электронщикам... вряд ли ей что-либо уже поможет((( платы как правило многослойные, КЗ было жестким и скорее всего уже попортило дорожки, которые практически не восстанавливаются, а потом ее решили совсем добить вырезав в ней дырку...
    Вованыч - экспериментируй дальше, но скорее всего придется покупать новую машинку... хотя по фото аборт делать трудно))))

  7. #7
    ROW111
    Хранитель Базы Знаний
    Shadow_218, да откуда она многослойная? в компах материнки не все многослойные а тут стиралка с одним микропроцессором, ну максимум двусторонняя плата..

    VOVANыч, тестер надо по любому... проверь вот этот копченый резистор (лучше отпаять один контакт у него а то может при сгоревшем показать какое то сопротивление на плате от других деталек, дальше проверь (аккуратно и оочень осторожно!!!) напряжение на трансформаторе (белая "коробочка" с красной полосой) на входе должно быть 220 на выходе не менее 12в.. ну а дальше уже видно будет... там за ним еще диодный мост стоит его тоже надо проверить но это если транс целый... да и транзистор перед трансформатором стоит на радиаторе (в правм нижнем углу на фото) тоже проверь и марку глянь его...
    По плате судя провода подключены к трансу сл-но там переменка ноль-синий коричневый - фаза.... хотя трансформатору все равно как их подать так или поменять местами...
    Последний раз редактировалось ROW111; 29.01.2010 в 18:46.

  8. #8
    Shadow_218
    Старожил
    на четвертой фотке - кажется дорожка повреждена, Вов, посмотри внимательно на самой плате, можно даже прозвонить дорожечку...

  9. #9
    Ton4ik
    Руководитель клуба
    Вовка ... ЧИЖИКу позвони ... он этим занимается

  10. #10
    VOVANыч
    Автор темы
    Машинка Indesit W84TX. Спасибо всем за помощь, но пока тестера нет, надо у друга забрать свой обратно, и буду проверять.
    Эдик мне не нужна новая машинка, это просто так стоит, ее бы сделать просто, у меня своя есть стиралка рабочая.
    Антох я напишу ему личечку с ссылкой на темку эту

    ---------- Сообщение добавлено в 17:19 ---------- Предыдущее сообщение добавлено Вчера в 16:36 ----------

    Так, взял тестер, проверил провода на проводимость, все в порядке, првоерил транзюк тот погоревший, я так понял проверить надо сопротивлением? так оно есть так же как и на проводах от розетки например до машинки.

    Питание на входе с розетки



    Питание на выходе



    Общий вид. Покажите тут что и как проверить, лучше показать на фотке.



    Как мотор то проверить? имею в виду к каким проводам подключаться и что проверить?
    Кстати на мотор провода идут с платы, с крайнего входа и они таких же цветов даже.






    Маленькие клемы слева на кнопки и на управление машинкой
    Правые силовые, идут на мотор, от розетки, и еще от какого то блока.


    Вот что намерил
    Последний раз редактировалось VOVANыч; 03.02.2010 в 17:51.
