P12 Замена сидений (электропривод )

Страница 3 из 3 ПерваяПервая 123
Показано с 21 по 28 из 28
  1. #21
    Sashmeister
    Новичок
    Цитата Сообщение от Moroz Посмотреть сообщение
    в таком случае "Ctrl+P" и с бумажками к автоэлектрику....
    Спасибо за помощь, за полезную ссылку и за пояснения относительно клавиш быстрого запуска!!

    - - - Добавлено - - -

    К остальной части форума, может кто-нибудь по подробнее объяснить как соединить сидения? Для перемещения сидений я так понимаю необходим просто один провод от прерывателя 1? Не нужны никакие предохранители по дороге? Нет разницы +/-? Какое сечение должен иметь провод? Для обогрева нужен тройной провод? Он выходит из кнопок и тупо ткнуть просто в разъем сидения? Опять не нужен предохранитель? Разъем не расплавится? Там три провода есть разница кто куда? Может у кого-то будет фотка?

  2. #22
    mickvvv
    cтарожил 62rus
    Цитата Сообщение от Sashmeister Посмотреть сообщение
    Нет разницы +/- ?
    Цитата Сообщение от Sashmeister Посмотреть сообщение
    Он выходит из кнопок и тупо ткнуть просто в разъем сидения? Опять не нужен предохранитель?
    с такими вопросами лучше послушайся доброго совета
    Цитата Сообщение от Moroz Посмотреть сообщение
    в таком случае "Ctrl+P" и с бумажками к автоэлектрику....
    а то следующей твоей темой будет вот эта: ЧЕГО НЕ НАДО ДЕЛАТЬ или "Как я сломал свою машину"

  3. #23
    Nissanmaniak
    Новичок
    Я тоже поставил себе салон кожу

    питание на водительское сидение тянул от пассажира

    все работает но,
    как подключить подогрев

    у меня дорестайл, салон от рестайла...

    купил клавиши уже, что делать дальше?

  4. #24
    Moroz
    Читатель
    Цитата Сообщение от Nissanmaniak Посмотреть сообщение
    как подключить подогрев

    у меня дорестайл, салон от рестайла...
    а на старых обогрев был? Фишка одинаковая, проблем не должно было возникнуть...

  5. #25
    Nissanmaniak
    Новичок
    К сожелению, старый салон был тряпка и подогрева не было

  6. #26
    Moroz
    Читатель
    Цитата Сообщение от Nissanmaniak Посмотреть сообщение
    К сожелению, старый салон был тряпка и подогрева не было
    скажи, что конкретно тебе нужно?

    Цитата Сообщение от Nissanmaniak Посмотреть сообщение
    купил клавиши уже, что делать дальше?
    надеюсь клавиши купил свои, от дорестайла?

    PS будь тут, ща скину, что тебе надо...

    - - - Добавлено - - -

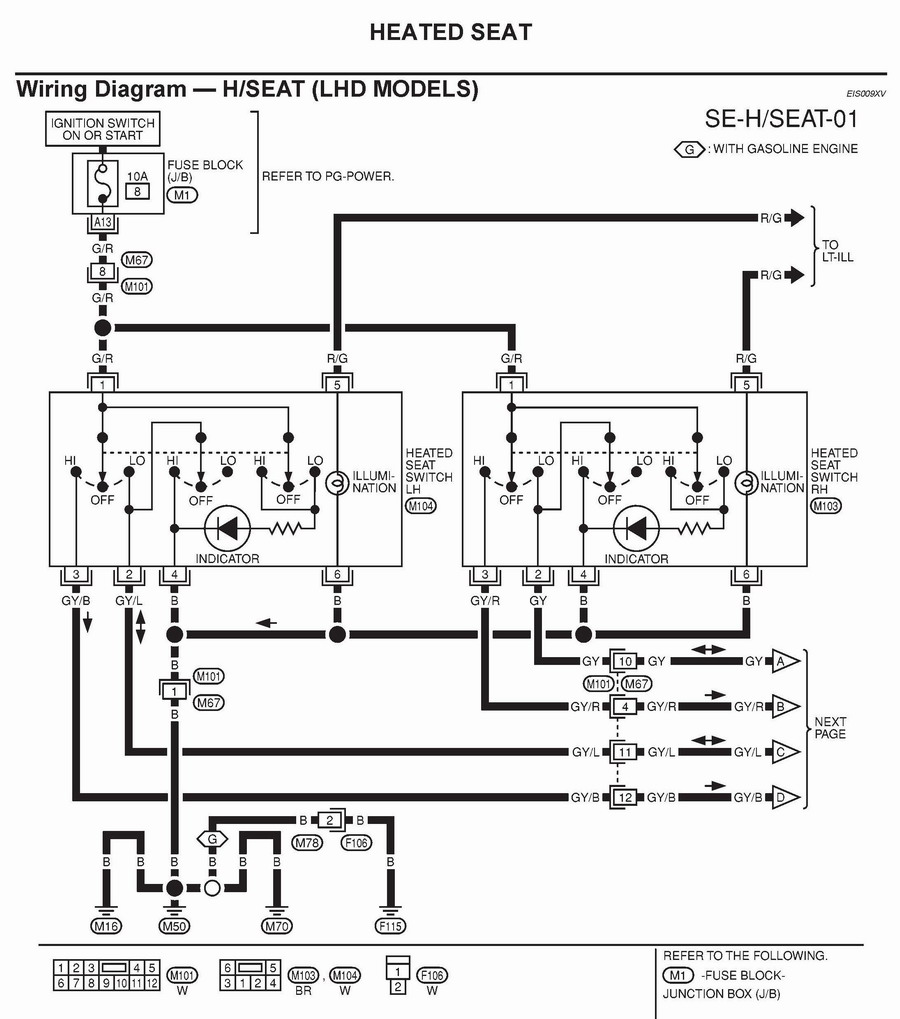

    Nissanmaniak, вот схема





    схемы умеешь читать или подсказать что и как?

  7. #27
    Nissanmaniak
    Новичок
    да клавиши куплены)

    расскажите прошу! ничего не понимаю)

  8. #28
    Moroz
    Читатель
    Цитата Сообщение от Nissanmaniak Посмотреть сообщение
    расскажите прошу! ничего не понимаю)
    вообщем смотри, твои клавиши, это на верхней схеме HEATED SEAT SWITCH, LH и RH - это соответственно левый и правый.
    Под ними подписано M104 и M103, это колодки, внизу схемы есть распиновка колодок, вот тут я давал схемку, как понять, как на колодку смотреть Расшифровка кода цвета проводов
    из таблички следует, что это гнездовая часть и смотрим на разъём со стороны выводов (сходи по ссылке и сопоставь, сам всё поймёшь)

    На кнопке, ограниченной прямоугольником, нарисованы квадратики с цифрой внутри, это номера пинов (выводов) и линии - это провода.
    Остаётся только смотреть и внимательно соединять.

    Запитано всё через предохранитель №8, вот схема



    +12 приходит на 1 пин кнопок, 4-е и 6-е пины соедини вместе и посади на массу.
    на 5-е пины +12 от габаритов, это подсветка клавиш

    осталось развести только провода от 3-их и 2-ых пинов.

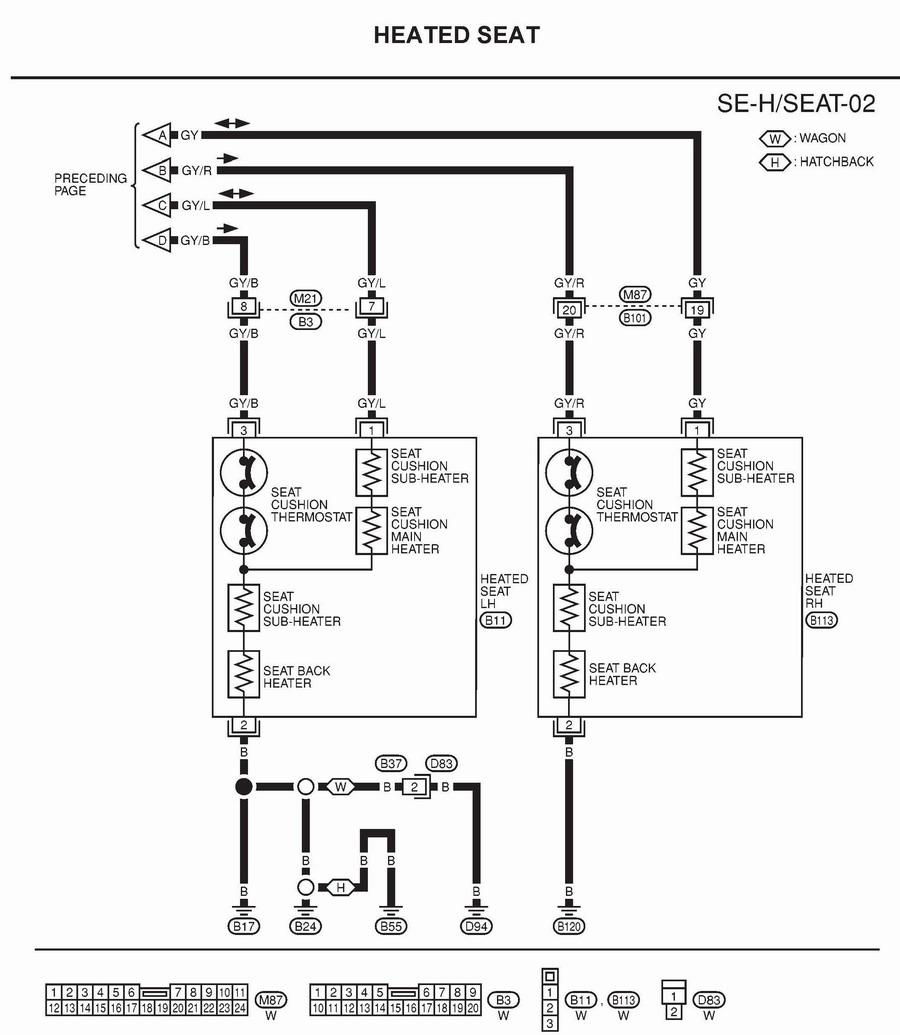

    Теперь смотрим нижнюю схему.
    HEATED SEAT - это наши сидухи.
    Колодки B11 и B113 , распиновка одинаковая, смотри внизу схемы.
    На ней всего 3 провода (пина), вид - так-же, как и у колодок кнопок.

    Пин 2 кидаем на массу.
    3-й пин с кнопки кидаем на 3-й пин сидухи
    2-й пин с кнопки на 1-й сидухи...

    Собственно всё.. на самом деле ничего сложного.
    Надеюсь, понятно объяснил..
