  1. #31
    Moroz
    Читатель
    Цитата Сообщение от ROW111 Посмотреть сообщение
    я тее пивнушку уже должен выкупить похоже
    Ты лучше сам приезжай, мы с тобой тут пивдоса налопаемся по самое небалуйся

  2. #32
    DarkL0rd
    Участник
    Недавно заметил, что меня стал раздражать свет фар в зеркале заднего вида. Присмотревшись внимательнее к зеркалу, показалось, что оно совсем не затемнено. Приехав в гараж, для проверки моего предположения, посветил фонариком на датчик спереди и закрыв второй пальцем, изменений в отражении яркости фонарика не обнаружил. Следовательно, не работает. Стал разбираться, проверил напряжение на разъеме, все в норме. Решил разбирать зеркало. Стал искать отчеты по разбору зеркала, но так их и не нашел…

    Вот решил выложить свой, может кому-то пригодится. Фоток не много, но все же )

    1. Снимаем нижний и верхний кожух зеркала. Нижний кожух сдвигается вниз, верхний сдвигаем к потолку и тянем на себя. Отсоединяем разъем питания.

    2. Аккуратно снимаем зеркало, потянув его вверх или вниз. (У меня снималось очень туго, в итоге при приложении силы, зеркало вышло из крепления и я снесен датчик дождя. ((( Сломал палочки для крепления датчика на пластинке с линзами, которая на стекле приклеена. Пришлось потом его на двухсторонний скотч приклеивать)

    3. Поддев отверткой стопорное кольцо, снимаем его. Вытягиваем яблоко из корпуса зеркала.

    4. Разделяем корпус на две половинки.
    С этим пришлось повозиться, боялся сильно повредить корпус. Скреплены они на защелках по кругу. Тут главное отщёлкнуть первую, а далее видно, где следующая защелка. Я начинал сверху, так как там мене заметны задиры пластика, да и отгибается он там легче.

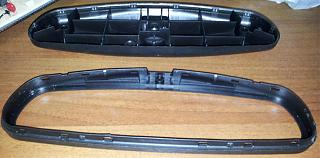

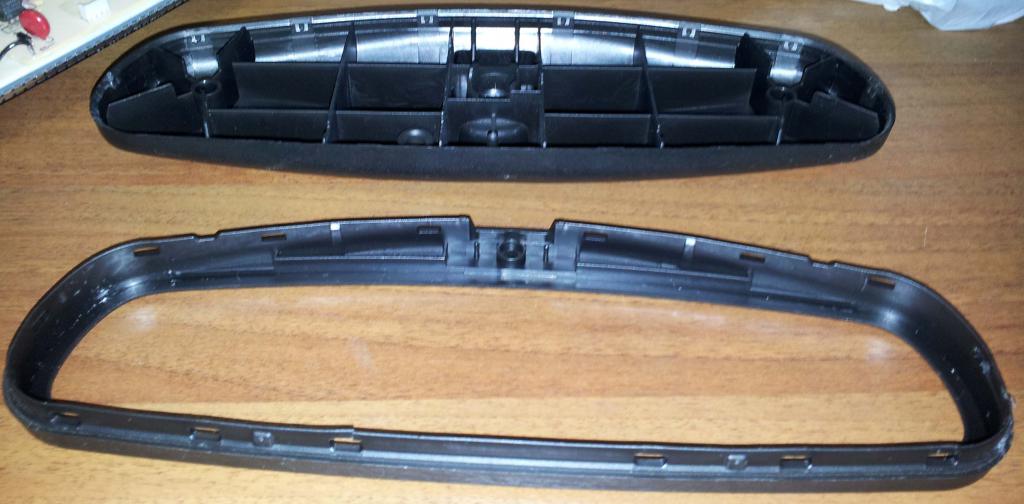

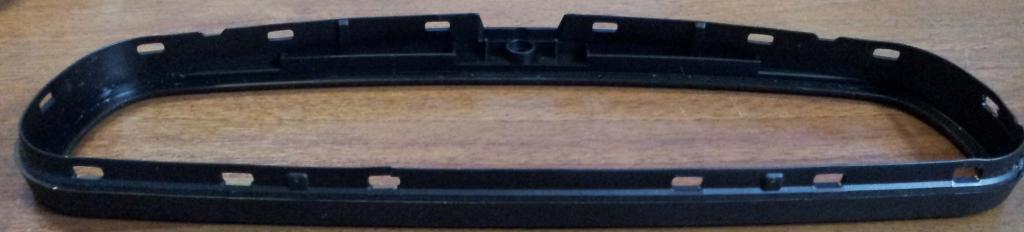

    На фото видно, где расположены защелки.

    Электрохромное зеркало-1.jpg

    Электрохромное зеркало-2.jpg

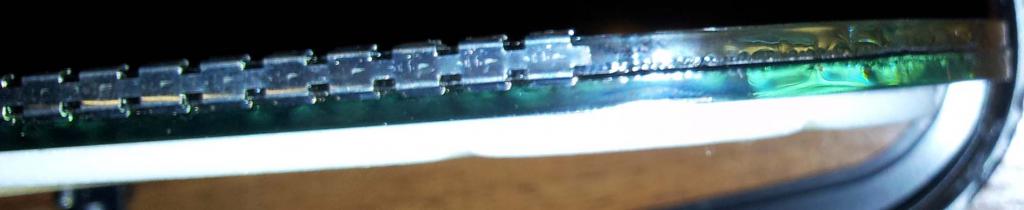

    Вот так выглядит зеркальный элемент внутри. Две половинки стекла, на первое нанесено электрохромное покрытие, а на второе нанесено и зеркальное покрытие. По бокам первого стекла выведены электроды. При приложении напряжения к электродом, электрохромное покрытие меняет коэффициент светопропускания и фары не слепят.

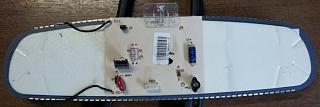

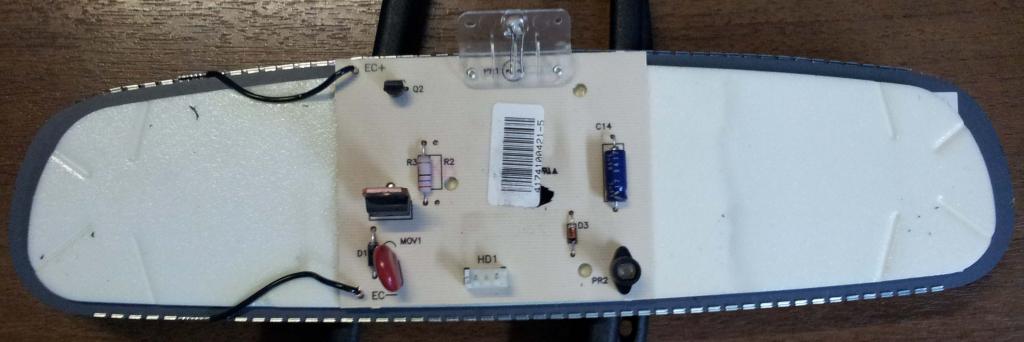

    Сзади приклеен двухсторонний скотч и на него приклеена плата с 2 световыми датчиками. Я не селен в электронике, но думаю, что схема работает по такому принципу. Берется напряжение с датчика обращенного к дороге и сравнивается с напряжением от второго и в зависимости от этой разницы напряжений меняется напряжение на электродах зеркала и как следствие меняется коэффициент пропускания электорохромного покрытия.

    Электрохромное зеркало-3.jpg

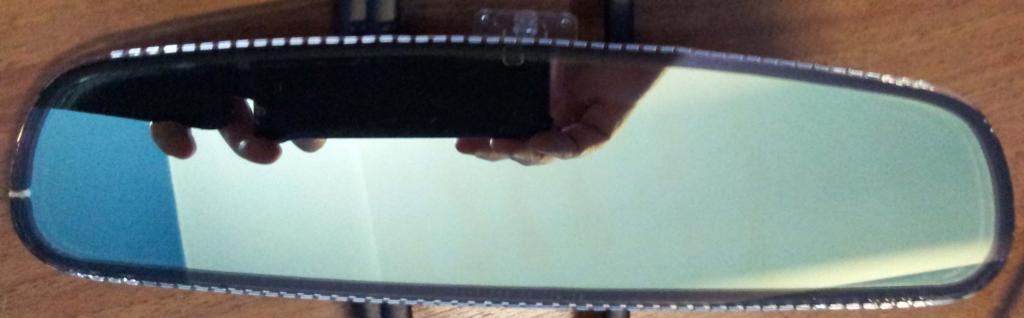

    Электрохромное зеркало-4.jpg

    Электрохромное зеркало-5.jpg

    5. Собирать все в обратной последовательности.
    Я долго мучился, чтобы одеть обратно стопорное кольцо. В итоге пришел к такой методике, надо сначала немного наживить стопорное кольцо, а только потом вставлять яблоко. А уже затем полностью его утапливать.

  3. #33
    Moroz
    Читатель
    DarkL0rd, так починил в результате?

  4. #34
    DarkL0rd
    Участник
    Цитата Сообщение от Moroz Посмотреть сообщение
    DarkL0rd, так починил в результате?
    У меня разъем на плате был выдернут, может случайно дернул за провод когда-то... Подключил его обратно.
    Потом стал проверять, затемняется, но слабо, вроде раньше гораздо сильнее затемнялось. Тут 2 варианта, либо что-то с электронной платой, либо покрытие со временем деградировало.
    Я в электронике не селен, к сожалению, не знаю как плату проверить. Так можно было бы точно сказать в чем причина...

  5. #35
    ROW111
    Хранитель Базы Знаний
    Цитата Сообщение от DarkL0rd Посмотреть сообщение
    либо покрытие со временем деградировало.
    да, это проблема электрохромного покрытия теряет свои электрические свойства со временем-деградирует. и как следствие хуже затемняется

  6. #36
    Romzesoff
    Участник
    а если зеркало работало (даже с тонировкой) а потом потемнело и все. закрываешь пальцем датчик на самом зеркале, оно светлеет. Знает может кто, какой диагноз у этой проблемы. уж очень не удобно ездить с тонированным зеркалом. Заранее спасибо.

  7. #37
    Mr.Bono
    Участник

    Question Салонное зеркало с автозатемнением

    Собственно озадачился таким вопросом, как поставить и подключить салонное зеркало с автозатемнением вместо обычно? Кто-нибудь проделывал такую операцию или может что-нибудь слышал? что вообще для этого нужно, кроме самого зеркала? а то при ночных покатушках слепят частенько колхозным ксеноном, а тонировку я на дух не переношу..

  8. #38
    VOVANыч
    Администрация
    Да там ниче сложного тупо два провода вроде, оно само затемняет когда надо.

  9. #39
    Ranger43
    Участник
    Поясню: два провода - это питание +12В, появляющееся при повороте ключа.

  10. #40
    Moroz
    Читатель
