  1. #111
    VOVANыч
    Администрация
    Ром я не выдаю (текст поправлю, но надо бы как то выяснить что в насосе есть, может распилю старый потом)....просто раньше насос у меня вкл когда нету давления....тоесть заглушил...ушел куда то минут на 5 в магаз например, прихожу сразу завожу не жду и насос не вкл и давление в системе есть, может в насосе что то есть внутри я незнаю....но щас на дохлом насосе он вкл постоянно, и если заглушить, даже 10сек подождать и заводить сразу не ждать пока накачает то она долго заводится будет.

  2. #112
    Moroz
    Читатель
    Цитата Сообщение от VOVANыч Посмотреть сообщение
    но надо бы как то выяснить что в насосе есть, может распилю старый потом)....просто раньше насос у меня вкл когда нету давления....тоесть заглушил...ушел куда то минут на 5 в магаз например, прихожу сразу завожу не жду и насос не вкл и давление в системе есть, может в насосе что то есть внутри я незнаю....но щас на дохлом насосе он вкл постоянно, и если заглушить, даже 10сек подождать и заводить сразу не ждать пока накачает то она долго заводится будет.
    Володь, нет там ничего... будет качать в любом случае, если прошло какое-то время... и кстати расклады по давлению тоже нафиГ не нужны, важна производительность, а не то, что он может 5 атм давануть... они просто не нужны на электронном инжекторе, а вот если система типа K-Jetronic вот там необходимое давление в топливной магистрали как раз 5 атм.. для твоей ЭСУД необходимо давать 3 атм.. но давать их на всех режимах..

  3. #113
    VOVANыч
    Администрация
    Я и не писал что важно давление, давление главное чтобы было не ниже 3, и при всех режимах не ниже 2.5 хотя бы. А вот производительность важна.
    Кстати нашел статью про принцип работы насоса этого который я и взял от Волги, он как раз и идет как ты сказал на систему впрыска K-Jetronic

    Статья про бензонасос BOSCH 0 580 454 001

    Любая система впрыска топлива, которая устанавливается на современном автомобильном двигателе внутреннего сгорания снабжена бензонасосом с приводом от электродвигателя (ЭДВ) постоянного тока. Электробензонасос может быть расположен либо вне бензобака, но рядом с ним под днищем кузова, либо непосредственно в бензобаке, где, в таком случае, он будет погружен в бензин. В качестве примера рассмотрим устройство и принцип действия погружного электробензонасоса серии 0580254 фирмы BOSCH, который используется во всех модификациях системы впрыска топлива «K-Jefronic».



    Устройство погружного электробензонасоса серии 0580254 фирмы BOSCH

    Бензонасос какой купить?-1.jpg

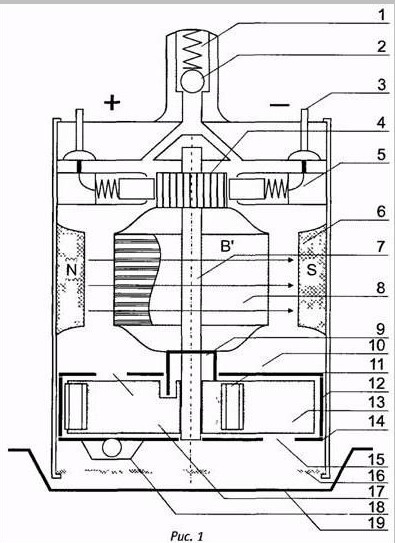

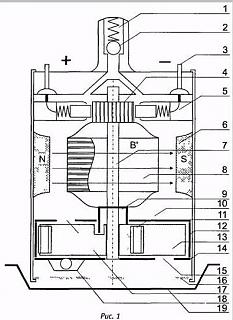

    Рис. 1. Электробензонасос: 1 — выходной штуцер; 2 — обратный клапан; 3 — электроклемма; 4 — коллектор; 5 — щеткодержатель с пружиной и щеткой; 6 — ста-торный постоянный магнит; 7 — неподвижная ось для якоря ЭДВ и для ротора насоса; 8 — якорь ЭДВ; 9 — сцепная вилочка; 10 — центробежный ролик; 11 — крышка нагнетателя с выпускной щелью; 12 — статор нагнетателя с эксцентрической цилиндрической полостью; 13 — ротор нагнетателя с пятью центробежными роликами; 14 — донце нагнетателя с входной щелью; 15 — входная щель; 16 — сетка фильтра грубой очистки топлива; 17 — выпускная щель; 18 — клапан сброса; 19 — выемка в днище бензобака.

    На рис. 1 приведено схематическое изображение конструкции электробензонасоса. Его приводной частью является ЭДВ постоянного тока с двумя постоянными магнитами 6, расположенными на статоре, и с двенадцатисекцион-ной рабочей обмоткой, намотанной на 12-пазном якоре 8. Якорь барабанного типа. Якорная обмотка петлевая, короткозамкнутая, по отношению к внешней электрической цепи, — разделена щетками на две параллельные ветви. Всего в обмотке 288 витков медного провода диаметром 0.6 мм, по 24 витка в каждой секции. Два статорных магнита создают постоянное магнитное поле В' с полюсами N и S, которое пронизывает магнитные массы и витки якоря ЭДВ. Коллектор 4 имеет 12 ламелей, которые попарно соединены с бортовой электрической сетью напряжением 12 В посредством подпружиненных щеток 5 и двух внешних электроклемм 3. Щетки к клеммам подсоединены многожильным гибким медным проводом. Клеммы выведены за пределы корпуса бензонасоса (обозначены соответственно «+» и «-») и имеют герметическое уплотнение.

    Электробензонасос устанавливается на переходную площадку, посредством которой он крепится к бензобаку. При этом приемный торец электробензонасоса с сетчатым фильтром 16 грубой очистки топлива опускается точно в выемку 19 днища бензобака. Рабочее положение электробензонасоса БОШ-0580254 вертикальное.

    Электродвигатель рассчитан на рабочее напряжение 1 2 В и в нагруженном режиме потребляет ток до 6 А. Мощность электродвигателя примерно 80 Вт. Принцип действия ЭДВ можно объяснить с помощью рис. 2.



    Принцип действия электродвигателя

    На клеммы +М и -М подается напряжение 12 В от бортовой сети автомобиля через схему управления электробензонасосом. Эта схема включает ЭДВ бензонасоса в момент пуска двигателя внутреннего сгорания (ДВС) на 3...5 с, а во время работы ДВС удерживает его постоянно включенным Если ДВС заглохнет при включенном зажигании, схема управления отключает электробензонасос от бортовой сети до следующего пуска ДВС.

    Под действием бортового напряжения 12 В по виткам рамки R якоря ЭДВ начинает протекать пусковой ток Г я. Этот ток, согласно закону Ома равный UcRr (где Uc — напряжение бортовой сети, Rr — омическое сопротивление обмотки якоря), вступает в электромагнитное взаимодействие с магнитным полем В' постоянного магнита статора. Как следствие, на рамку R начинают действовать две механические силы F1 и F2, каждая из которых согласно закону электромагнитной индукции определяется по формуле:

    F=BLI cosa,

    где L — суммарная активная длина витков рамки R; В — индукция магнитного поля; а — угол поворота рамки R относительно направления поля В'. Направление действия силы F легко определяется по правилу левой руки. Силы F1 и F2, приложенные в противоположных направлениях к оси вращения якоря, образуют вращающий момент Мя, который посредством сцепной вилочки (рис. 1, 9) передается ротору шиберного бензонасоса.

    Момент определяется по формуле: MR=(F1+F2)r, где г — приведенный радиус якоря. Следует заметить, что сцепная вилочка выполнена из жесткой, но ломкой пластмассы и при заклинивании ротора бензонасоса (например, при замерзании зимой случайно попавшей в бензобак влаги) должна сламываться, предотвращая тем самым короткое замыкание ЭДВ насоса. После пуска электродвигателя ток якоря 1я значительно уменьшается (Г я = 31я). Это явление имеет место потому, что, во-первых, якорь сам становится вращающимся постоянным магнитом и силой этого магнита ослабляет магнитное поле В' статора электродвигателя (реакция якоря), во-вторых, ток 1я при работе электродвигателя ослабляется противоэлектродви-жущей силой и постоянно переключается по виткам якоря коллек-торно-щеточным механизмом (КЩМ), за счет чего его среднее значение становится меньше тока заторможенного якоря. Частота вращения якоря ЭДВ, а следовательно, и ротора насоса, не регулируется, так как зависит только от приложенного к клеммам ЭДВ напряжения и в незначительной степени от механической нагрузки на ось.

    Новый электробензонасос БОШ - 0580254 при напряжении 12В может развивать давление на заглушённом выходном штуцере (рис. 1, 1) до 7,8 бар. Клапан сброса (рис. 1,18) отторирован на 6,8 бар. При этом электродвигатель насоса вращается с частотой до 100 об/с. Производительность насоса около 1,8 дмэ/мин, что значительно выше потребления топлива двигателем внутреннего сгорания в форсированном режиме. Для поддержания требуемого давления в системе и для сброса излишнего бензина обратно в бензобак все системы питания современных ДВС оборудованы обратным бензопроводом и регулятором давления в рабочей топливной магистрали, благодаря чему давление, развиваемое бензонасосом, поддерживается постоянным (для БОШ-0580254 около 6 бар). Бензоподающим устройством электробензонасоса является шиберный гидронагнетатель (рис. 1, 10—18), который работает по принципу проталкивания отдельных порций бензина центробежными роликами через эксцентрическую насосную полость.



    Основные составные части шиберного бензонасоса

    Основные составные части шиберного бензонасоса (рис. 3) следующие: ротор R с роликами Р, статор С с эксцентрической насосной полостью S, донце А с впускной щелью L и крышка В с выпускным отверстием М. В собранном виде центробежный насос представляет собой трехслойный пакет, в средней части которого между крышкой В и донцем А образована главная насосная полость S, эксцентрично сдвинутая относительно центра вращения ротора R в которой и вращается ротор R с роликами Р.

    Работает центробежный гидронагнетатель следующим образом. Ротор нагнетателя приводится во вращение вышеописанным способом. Под действием центробежных сил все ролики нагнетателя плотно прижимаются к стенке эксцентрической статорной полости и начинают кататься по стенке. Эта полость является главной насосной полостью нагнетателя. Там, где ротор нагнетателя вплотную подходит к стенке насосной полости (рис. 3, б, Р1), ролики почти полностью утапливаются в направляющие пазы. Там, где зазор между ротором и статором нагнетателя максимален (рис. 3, б, Р2), центробежные ролики выступают из пазов почти на половину своего диаметра. Таким образом через впускную щель (рис. 3, а, L) насосной полости S происходит захват очередной порции бензина очередным набежавшим роликом. Эта порция интенсивно проталкивается в выпускное отверстие (рис. 3, в, М) крышки нагнетателя и оттуда вверх, через все детали электродвигателя, к выходному штуцеру электробензонасоса (рис. 1,1).

    Бензин не проводит электрический ток, но беспрепятственно пропускает магнитные силовые линии. Поэтому на электромагнитные процессы в ЭДВ бензин никакого влияния не оказывает. Вязкость бензина очень низкая, и поэтому гидромеханическое сопротивление слоев бензина, протекающих через рабочий «воздушный» зазор ЭДВ, также незначительно.

    Прокачка бензина через «внутренности» электродвигателя повышает его надежность. Имеет место постоянная и эффективная промывка КЩМ и смазка проточным бензином оси вращения, на которой вращаются ротор нагнетателя и якорь ЭДВ.

    В конструкции электробензонасоса нет подшипников качения. А втулки скольжения с плотной посадкой на ось лучше работают с жидкой смазкой, которой в данном случае является бензин. Помимо сказанного, бензин интенсивно охлаждает электродвигатель, который никогда не перегревается. Как следствие, электробензонасосы с прокачкой бензина через внутреннюю полость электродвигателя обеспечивают работу ДВС до 200 тыс. км пробега.

    Следует заметить, что расположение электродвигателя бензонасоса в бензобаке на первый взгляд вызывает недоумение. Действительно, хорошо известно, что в КЩМ электродвигателя может возникать интенсивное искрение. Это может стать причиной взрыва бензобака, когда он пустой, а концентрация паров бензина соответствующая. Однако фирма BOSCH выпускает погружные электробензонасосы более 30 лет и случаев взрывов бензобака не зарегистрировано. Объясняется этот феномен так: электроконтактная пара «щетка-ламель» не искрит, так как, во-первых, работает в режиме переключателя малых энергий, во-вторых, ее компоненты изготовлены из специально подобранных электропроводных материалов, и, в-третьих, в ЭДВ с короткозамкнутой петлевой обмоткой на якоре искрение в КЩМ ограничено встречно-параллельным соединением рабочих ветвей якорной обмотки на щетках. Кроме этого, бензонасос и его ЭДВ при работе постоянно наполнены бензином, искрение в котором практически невозможно. За счет герметичности в системе топливного питания, в бензонасосе бензин или его чрезмерно богатая смесь присутствует даже тогда, когда бензобак пустой.

    Таким образом, вероятность взрыва бензобака от присутствия в нем электробензонасоса практически сведена к нулю.

    В заключение следует сказать несколько слов о неисправностях электрических бензонасосов серии БОШ-0580254, о способах их обнаружения и устранения.

    Электродвигатель бензонасоса отказывает крайне редко. Как уже отмечалось, объясняется это тем, что он работает в режиме интенсивного охлаждения бензином, а также постоянно им промывается.

    Чаще всего выходит из строя центробежный шиберный гидронагнетатель. За счет перетирания мельчайших твердых частиц, которые попадают в бензобак вместе с бензином, трущиеся части нагнетателя (ротор, статор, донце, крышка и ролики) со временем значительно изнашиваются. При этом ослабевают уплотнения между ними. Это приводит к потере производительности и падению рабочего давления, развиваемого бензонасосом. Причина такой неисправности заключается в естественном старении насоса и долгое время отчетливо не проявляется. Она может быть обнаружена только на специальном проверочном стенде по падению производительности и развиваемого давления на закрытом выходном штуцере. На работе автомобиля начальное старение бензонасоса сказывается в виде потери приемистости и в виде перебоев работы ДВС в переходных режимах. При значительном износе бензонасоса давление в системе питания может упасть настолько, что ДВС перестает запускаться.

    При неисправности бензонасос начинает работать с повышенным шумом, что может быть признаком не только естественного износа его нагнетателя. Этот же признак характерен и для нагнетателя с сильными задирами трущихся частей, возникающих от твердых абразивных частиц.

    Такая неисправность чаще всего начинает проявляться зимой как следствие попадания в бензин влаги, из которой образуются кристаллообразные частицы льда. Эти кристаллики совместно с твердыми частицами, попадая в жернова бензонасоса, истирают и даже надирают стенки статора, ротора, а также поверхности роликов нагнетателя до образования на них глубоких раковин. Часто и в направляющих пазах ротора имеются задиры и выработка.

    Подшипники скольжения электробензонасоса и его клапаны редко изнашиваются раньше трущихся деталей нагнетателя, поэтому главной причиной нарушения нормальной работы электробензонасоса является износ трущихся частей гидронагнетателя.

    Теперь о ремонте. В принципе, бензонасосы серии БОШ-0580254, как и любые другие, ремонту не подлежат и при неисправности требуют замены. Однако практика показала, что при умелом и осторожном вскрытии за-вальцовки алюминиевого корпуса дальнейшие процедуры восстановительного ремонта бензонасоса не вызывают затруднений.

    После вскрытия и полной разборки бензонасоса следует провести тщательный осмотр всех его деталей. В первую очередь надо определить, подлежит ли восстановлению гидронагнетатель. Если он подлежит восстановлению, то можно взяться за ремонт. В электродвигателе следует заменить щетки, взяв их от другого такого же электробензонасоса, и проточить коллектор. Если имеются повреждения витков обмотки якоря, она может быть перемотана. При перемотке следует обратить внимание на сохранность проточных каналов для бензина в пазах якоря.

    В центробежном нагнетателе, который, кстати говоря, разборный, следует прошлифовать на станке с магнитным столом трущиеся поверхности донца, ротора и крышки. Шлифовочный камень должен быть с зерном не более 50 мкм. Незначительный износ пазов ротора большого значения не имеет и их можно не обрабатывать. Однако при обратной сборке ротор шиберного насоса надо уложить в статор обратной стороной. Ролики с большими задирами необходимо заменить, подобрав их от отечественных подшипников. Если такой возможности нет, то торцы роликов следует прошлифовать в наганной оправке на магнитном столе под общий размер с ротором.

    Сцепная вилочка в условиях российской зимы очень часто является причиной выхода из строя еще совершенно работоспособного бензонасоса. В принципе эта деталь несменяемая и даже несъемная. Тем не менее ее можно заменить. Для этого потребуются высококвалифицированные токарно-слесарные ремонтные работы на якоре электродвигателя.

    Необходимо крайне осторожно и точно, специально изготовленным резцом, сточить часть пластмассового тела вилочки и на образовавшуюся проточку плотно насадить вновь изготовленную. Зафиксировать новую вилочку можно либо стоматологическим цементом, либо микровинтами, либо и тем и другим. Изготавливать новую вилочку из пластмассы не следует, ее лучше выточить из бронзы или алюминия.

    Высокое качество ремонта внутренних деталей может быть сведено на нет если не удастся надежно завальцевать наружный стакан электробензонасоса. Как правило, вскрытие и обратная за-вальцовка стакана возможны только один раз, и то при очень квалифицированном проведении работ. Вскрывать стакан лучше всего вручную, например, затупленной отверткой и на жестком опорном столе. Так как под завальцовкой находится резиновая прокладка в виде жгутика круглого сечения, ее надо сохранить в целости. Завальцевать стакан можно обкаткой на токарном станке. Для фиксации электробензонасоса в суппорте токарного станка и для прижатия стакана к корпусу потребуется изготовить специальную оснастку.

    Из всего вышесказанного видно, что для ремонта электробензонасоса недостаточно одного желания и мастерства. Необходимо также наличие специального оборудования. Поэтому описанная технология ремонта может быть реализована только на хорошо оснащенных станциях технического обслуживания. Кроме того, на станции накапливается "обменный парк" деталей, бывших в употреблении, но еще пригодных к работе. В этих условиях качественному ремонту подлежат два электробензонасоса из трех. Практика показала, что восстановленные электробензонасосы могут работать еще достаточно долго.
    [свернуть]
    Последний раз редактировалось VOVANыч; 05.05.2014 в 13:45.

  4. #114
    Moroz
    Читатель
    Цитата Сообщение от VOVANыч Посмотреть сообщение
    Я и не писал что важно давление,
    Володь, да я тебя и не обвиняю... и не пытаюсь поддеть, просто ещё раз повторюсь: когда человек, имеющий серьёзный "вес" на форуме в техничке типа твоего или моего пишет вещи, которые можно трактовать неверно, ОБЯЗАТЕЛЬНО найдется тот, кто именно так и будет их трактовать. Так легенды рождаются и потом подаётся как истина. Нам надо быть предельно внимательными с этим..
    Цитата Сообщение от VOVANыч Посмотреть сообщение
    Кстати нашел статью про принцип работы насоса этого который я и взял от Волги, он как раз и идет как ты сказал на систему впрыска K-Jefronic
    статью читать не стал, как работает эта система я и так знаю.. Но могу точно сказать, что вижу одну грубую ошибку, не Jefronic а Jetronic

  5. #115
    VOVANыч
    Администрация
    Moroz, согласен Ром. А насчет системы я лишь копирнул из статьи, ее походу перекодировали с картинок вот отсюда, на картинке буква T, а сканер распознал походу как F. короче ошибочка вышла.

  6. #116
    VOVANыч
    Администрация
    Заменил сегодня насос на GT SR20DEH, оказывается там стоял насос родной с эмблемой ниссан но бош, еле еле разглядел номер все стерлось, номер боша 0 580 453 405 производительностью 70л/ч и давкой 3атм.
    Поставил новый насос 0 580 454 001 производительностью 120л/ч. полет нормальный. машинка ожила, теперь при откл насоса она еще работает около 30-40сек, а раньше сразу глохла.

    Было так



    Стало так с новым насосом.
    Последний раз редактировалось VOVANыч; 08.05.2014 в 00:53.

  7. #117
    тёмносерый
    Старожил
    Добрый вечер NPC.

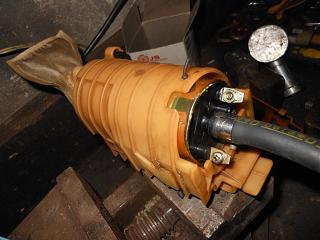

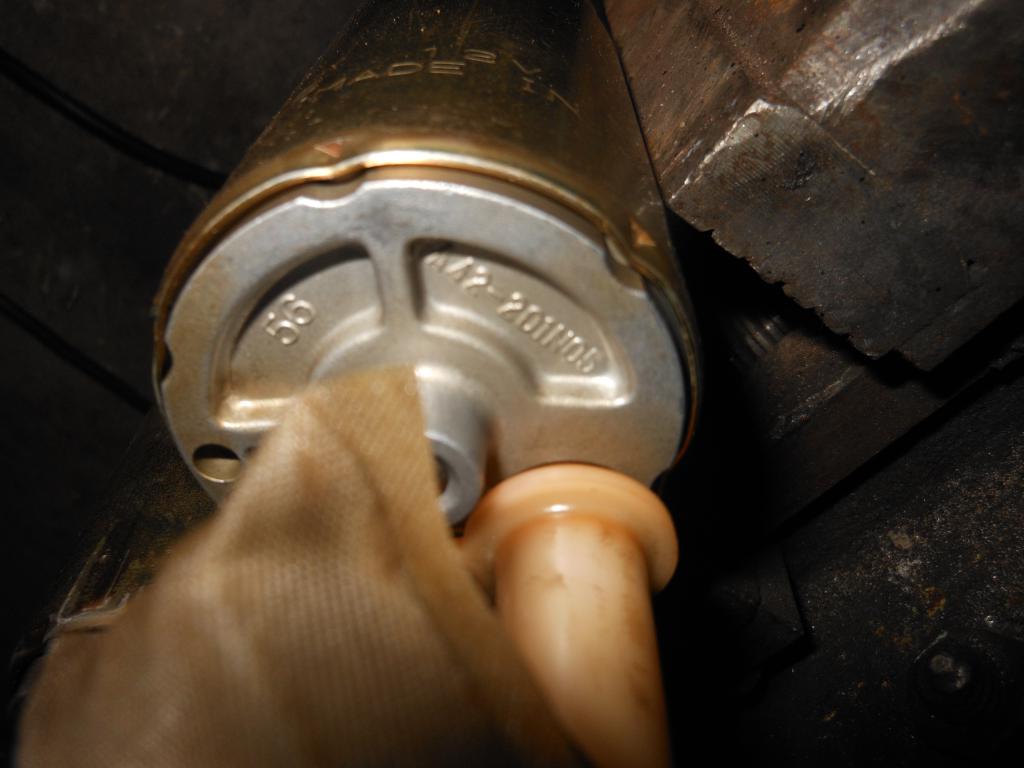

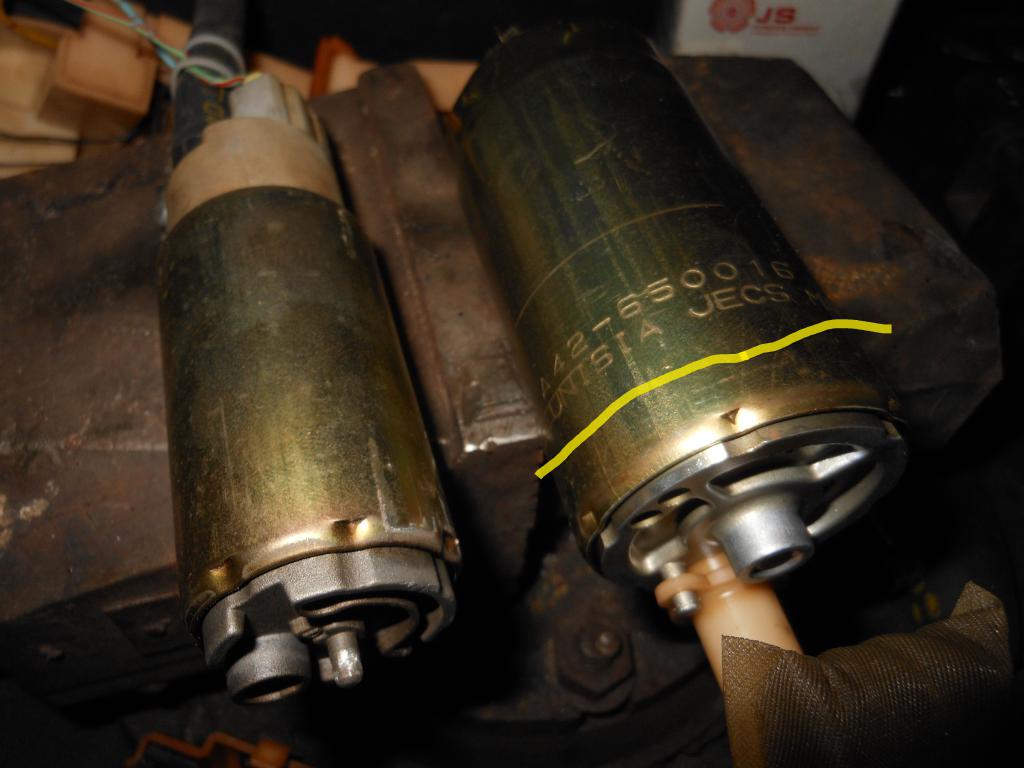

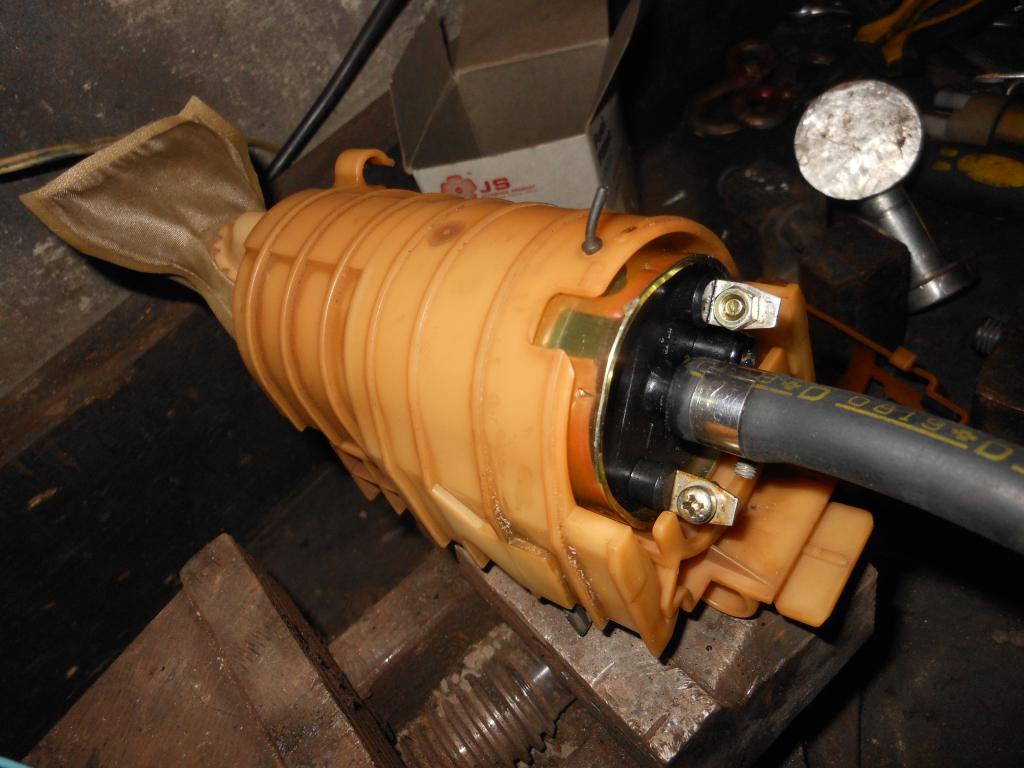

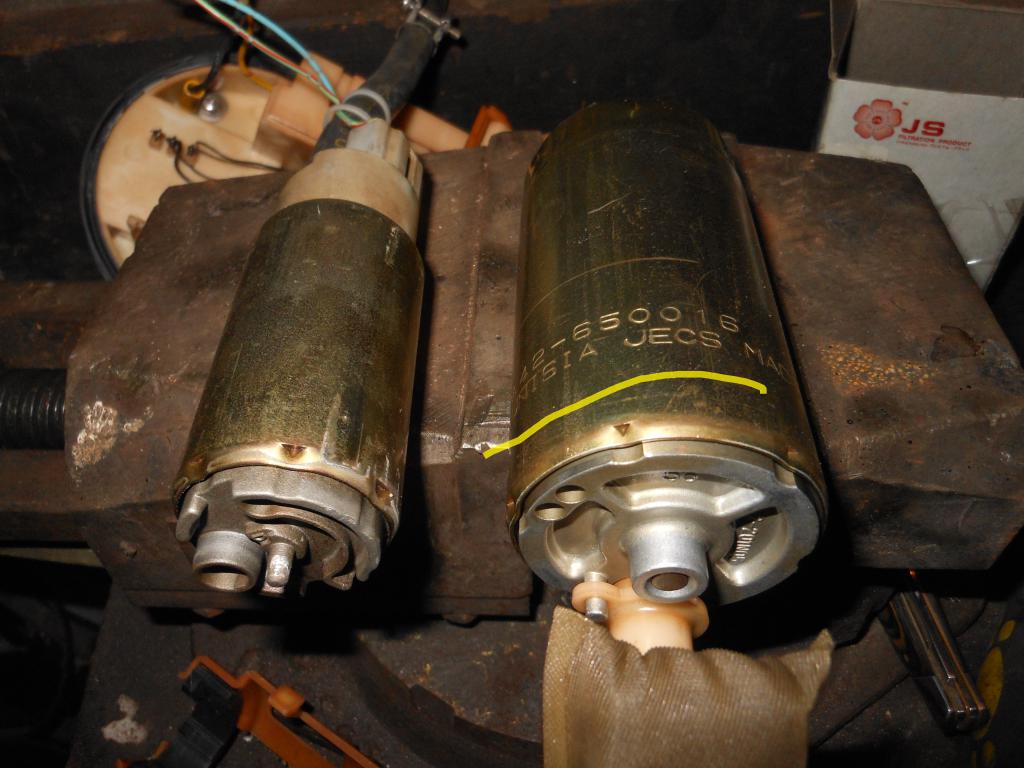

    Коллеги вот вопрос. Разжился бензонасосом, а вот от чего он, и его характеристики неизвестны ...., цифры на корпусе несмог "пробить".
    Может кто опознает по внешнему виду.



    Миниатюры Миниатюры Бензонасос какой купить?-dscn1682.jpg   Бензонасос какой купить?-dscn1684.jpg   Бензонасос какой купить?-dscn1685.jpg   Бензонасос какой купить?-dscn1686.jpg

  8. #118
    yoiri
    Старожил
    тёмносерый, это родной с примы p10,у меня такой же стоял...умер естественной смертью...щетки были живые...а вот дорожки на роторе стерлись до пластмассы...если верить капитане с низмы,ве потянет 100%,вот только сколько ему лет...
    вот его номер
    17042-70J00
    судя по экзисту,их в 1993 году сменили на другой код,похоже он очень старый...мой помер на пробеге около 300000 км(скрученном 100%)...пару лет назад...

  9. #119
    miXXXer
    Участник
    Ага... купить их ещё можно... за 16-30к...
    ИМХО дешевле вальбру поставить гламурную...

  10. #120
    kuvatinus
    Участник
    народ привет!немного не в тему)вобщем недавно возился с примой,по окончании ремонта завел и ждал,когда сработает вентилятор,че то присел у заднего колеса,закурил и услышал как что жужжит сзади.я так понял что это бензонасос работает так.вопрос вот в чем,на прошлой машине его вообще не было слышно,никак,а здесь звук похож на работающий домашний вентилятор,вроде не громко,но все равно слышно.вот и вопрос,у кого как?издает какие нибудь звуки бензонасос или это мой такой?)))
