нужна фотография разьема управления стеклоочистителями

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 14
  1. #1
    fedor1986
    Автор темы

    Тема новичка нужна фотография разьема управления стеклоочистителями

    мужики,не откажите в помощи сегодня ковырялся в подрулевом,стал вытаскивать разьем а тот на тебе и развалился,теперь незнаю какие провода куда,если есть фозможность у кого нибудь сфоткать и прислать вид сзади помогите,а в такую погоду без него беда,машина примера п12, почта avdeev.fedor@inbox.ru

  2. #2
    Moroz
    Читатель

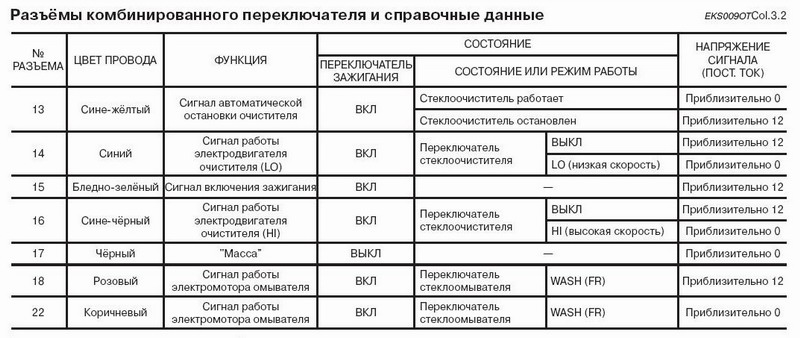

    fedor1986, фоток нет, но вот держи распиновка



    и расклад по проводам


  3. #3
    fedor1986
    Автор темы
    спасибо огромущиеее,респект тебе)))))))

  4. #4
    Moroz
    Читатель
    Цитата Сообщение от fedor1986 Посмотреть сообщение
    спасибо огромущиеее,респект тебе)))))))

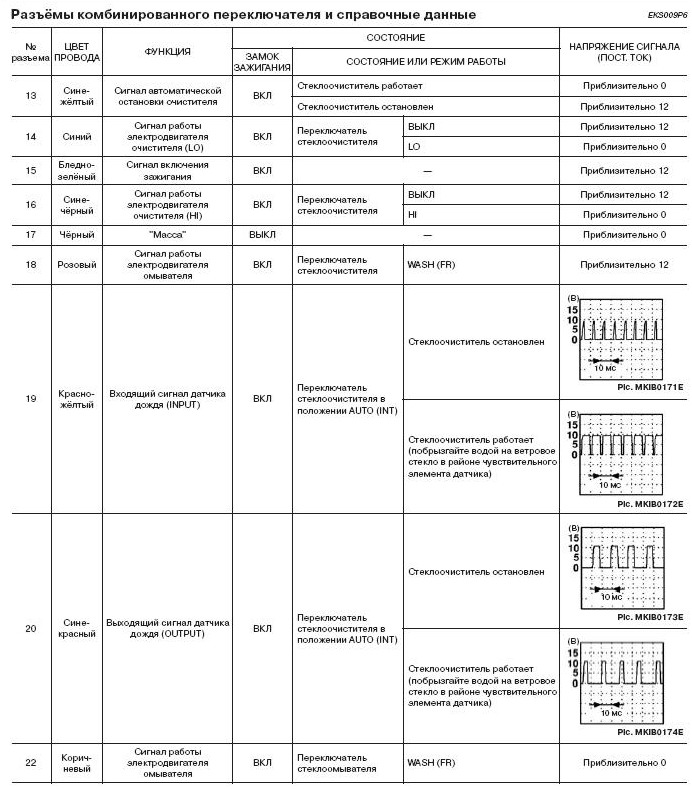

    вот ещё добавлю, это с датчиком дождя


  5. #5
    fedor1986
    Автор темы
    Чет не выходит три провода лишние да и работает все не так,у меня она с датчиком дождя и омывателями фар и все это сидит на этом разьеме(((((

  6. #6
    Moroz
    Читатель
    Цитата Сообщение от fedor1986 Посмотреть сообщение
    три провода лишние
    какие по цветам?

    Цитата Сообщение от fedor1986 Посмотреть сообщение
    у меня она с датчиком дождя
    выше уже дал расклад

    Ещё момент - картинка распиновки - это гнездовая часть разъёма, т.е. сориентируйся сам, это вид со стороны разъёма или со стороны проводов. Ориентир тебе - защелка и два или три пина со сторон... может банально зеркально собрал...

    Кстати эта колодка серого цвета.. надеюсь о ней речь вообще идёт?

    PS сам помощи просишь, а самому влом дать полную картинку?.. вроде тебе это нужно, а не нам, но всё приходится вытягивать из тебя...

    - - - Добавлено - - -

    Цитата Сообщение от fedor1986 Посмотреть сообщение
    и омывателями фар
    омыватель на коричневом разъёме... а управление с 22 пина, от омывателя стекла... тебе какой разъём то надо было?

  7. #7
    fedor1986
    Автор темы
    Да сам прошу,разъём серого цвета,выходит по распиновке что нет проводов для 21,23,24контакта а провода есть,чёрный,оранжевый и полосатый,вот их воткунуть незнаю куда

  8. #8
    Moroz
    Читатель
    fedor1986, машина какого года?

    Цитата Сообщение от fedor1986 Посмотреть сообщение
    разъём серого цвета
    уже хорошо

    Цитата Сообщение от fedor1986 Посмотреть сообщение
    чёрный,оранжевый
    такие цвета знаю

    Цитата Сообщение от fedor1986 Посмотреть сообщение
    и полосатый
    а вот тут извини, такого цвета не знаю..

    PS у тебя вообще ВСЕГО сколько проводов?
    Перечисли ВСЕ с цветами.

    - - - Добавлено - - -

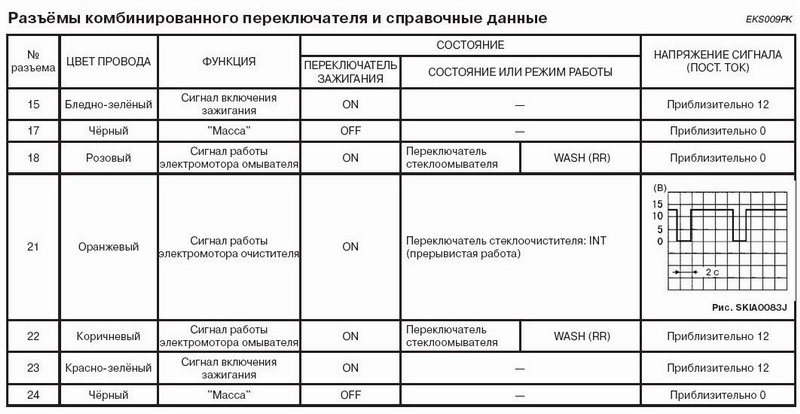

    всё, нашел, остальные от омывателя заднего стекла, лови расклад


  9. #9
    fedor1986
    Автор темы
    Спасибо,пошёл пробывать

  10. #10
    Moroz
    Читатель
    Цитата Сообщение от fedor1986 Посмотреть сообщение
    Спасибо,пошёл пробывать
    давай, удачи... если разрулишь - с тебя пиво..

    PS Орехову - привет.. бываю там у вас, близкий друг там живёт...
