  1. #1
    wert
    Автор темы

    Exclamation всё про GA16DE

    Доп. метки(читать необязательно). GA16DE, распиновка мозга GA16DE, показания датчиков GA16DE, данные GA16DE, двигатель 1,6, диагностика GA16DE, диагностика двигателя 1,6, напряжение МАФа GA16DE, зажигание GA16DE, проверка GA16DE, проверка двигателя 1,6, памогите блондинке, помогите не заводится, плохо едет GA16DE, плохо едет 1,6, караул, ничё неработает, про двигатель ниссан примера 1,6

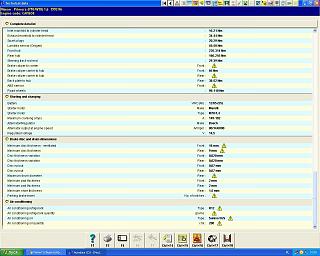

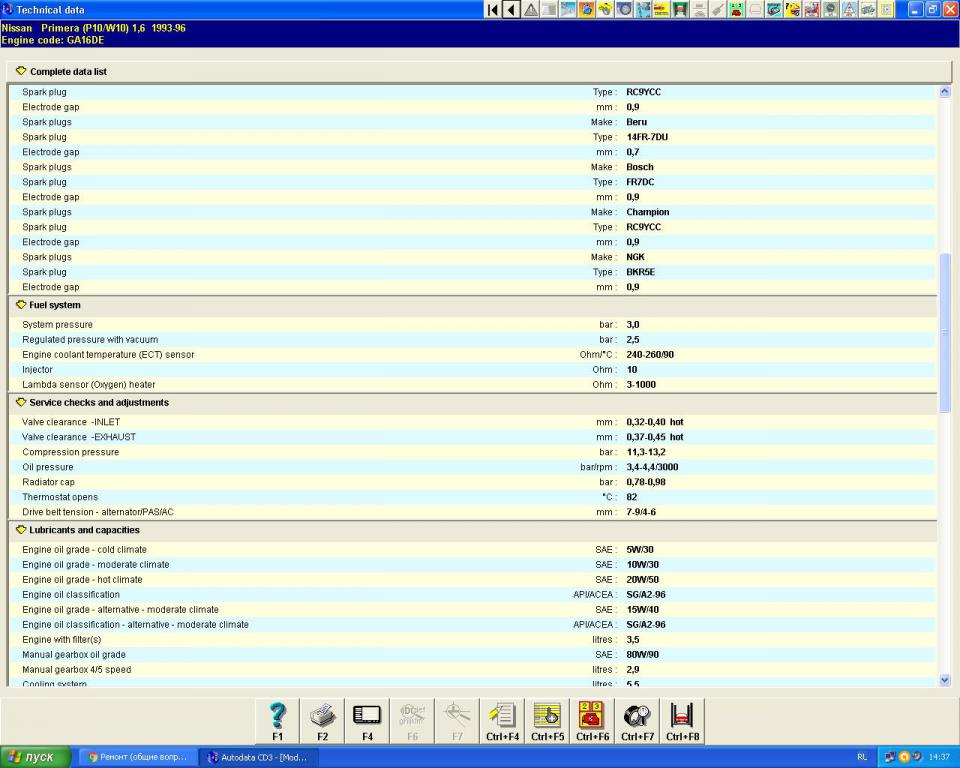

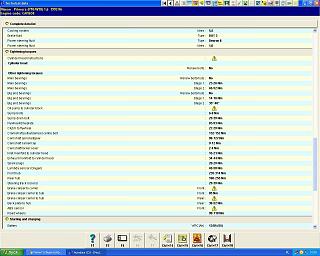

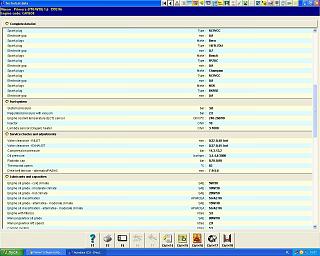

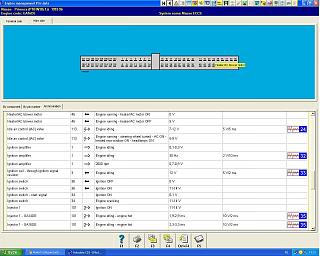

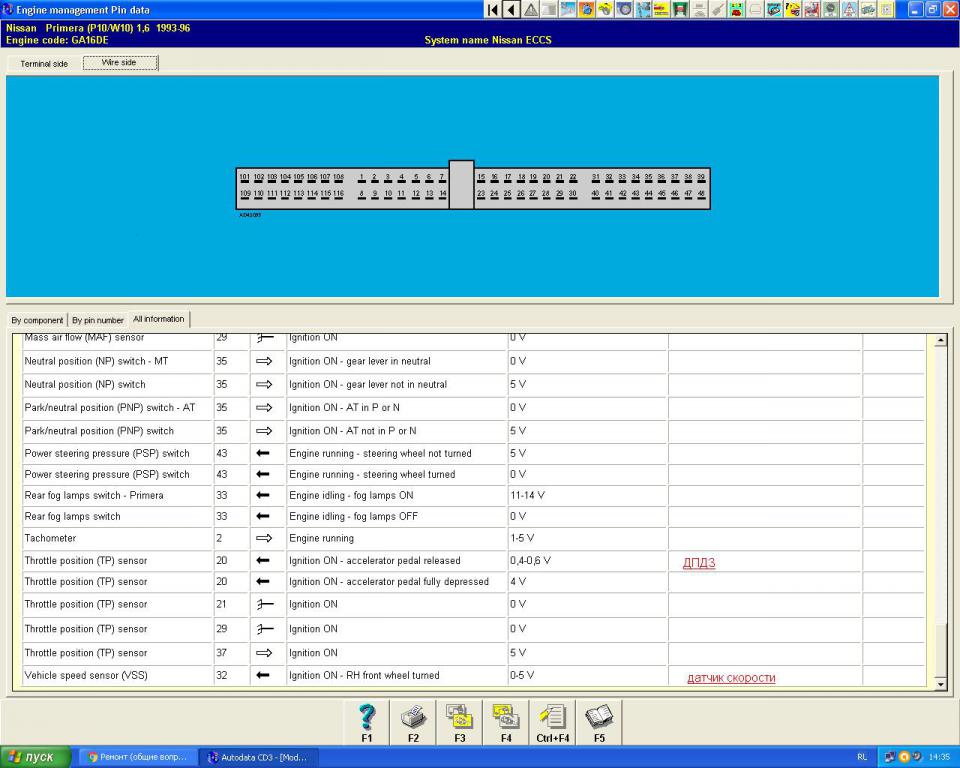

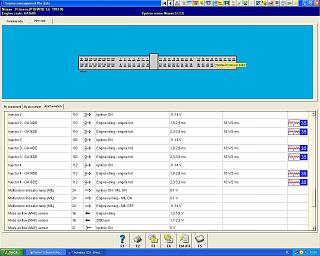

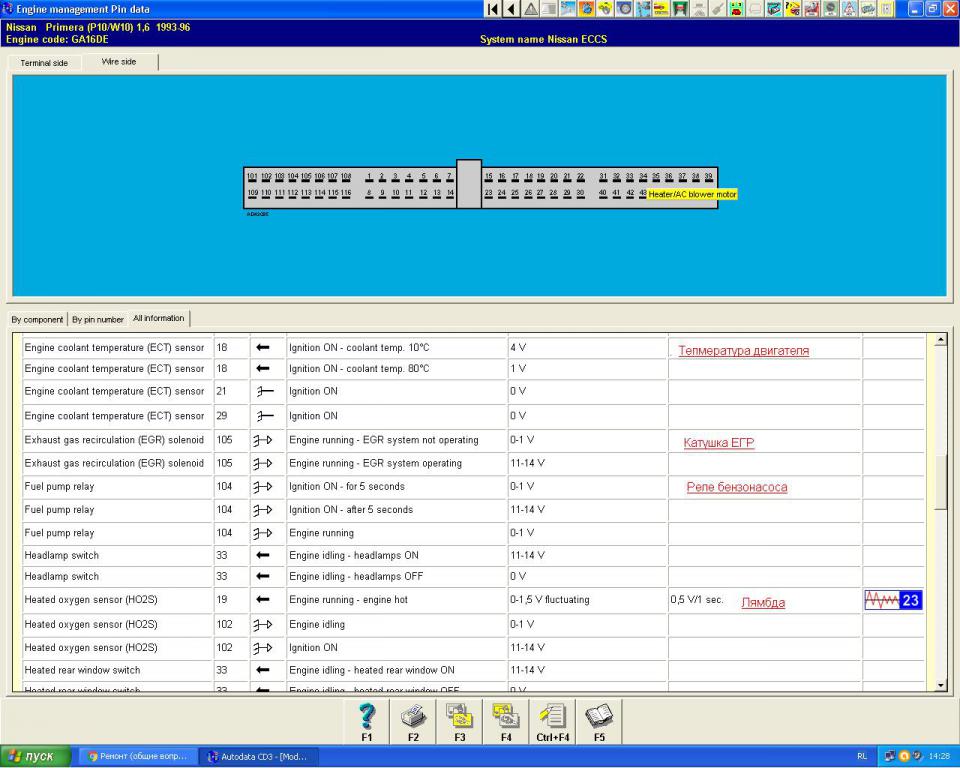

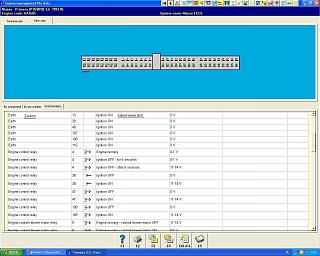

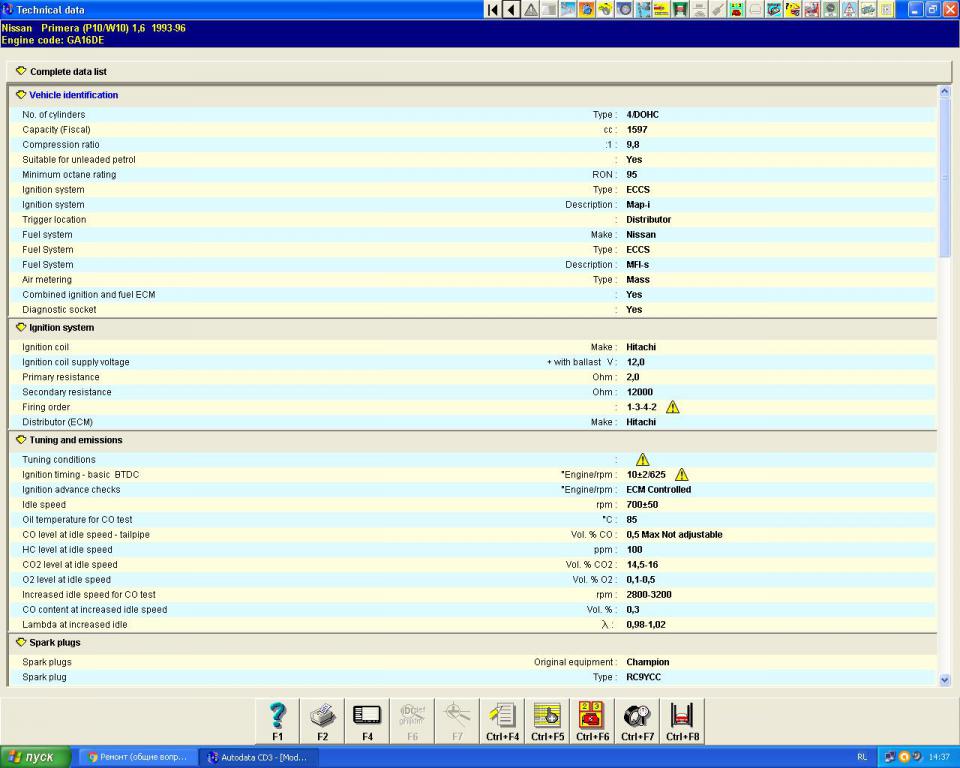

    GA16DE примера Р10

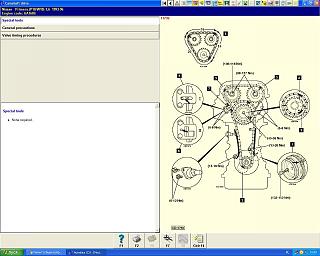

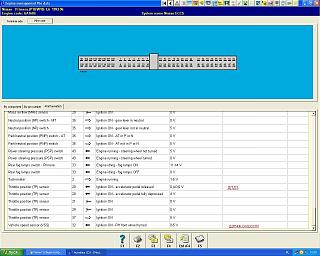

    всё про GA16DE-bezymyannyi1.jpgвсё про GA16DE-bezymyannyi9.jpgвсё про GA16DE-bezymyannyi8.jpgвсё про GA16DE-bezymyannyi7.jpgвсё про GA16DE-bezymyannyi6.jpgвсё про GA16DE-bezymyannyi5.jpgвсё про GA16DE-bezymyannyi4.jpgвсё про GA16DE-bezymyannyi3.jpgвсё про GA16DE-bezymyannyi2.jpgвсё про GA16DE-bezymyannyi.jpgвсё про GA16DE-bezymyannyi10.jpg

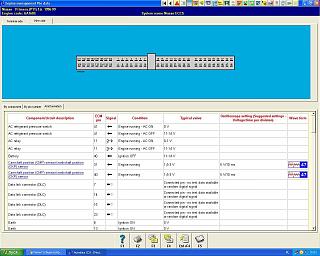

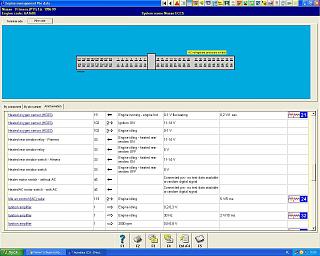

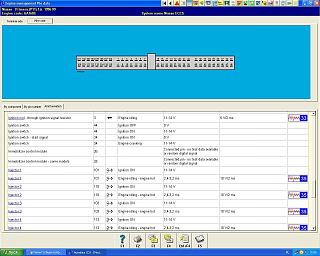

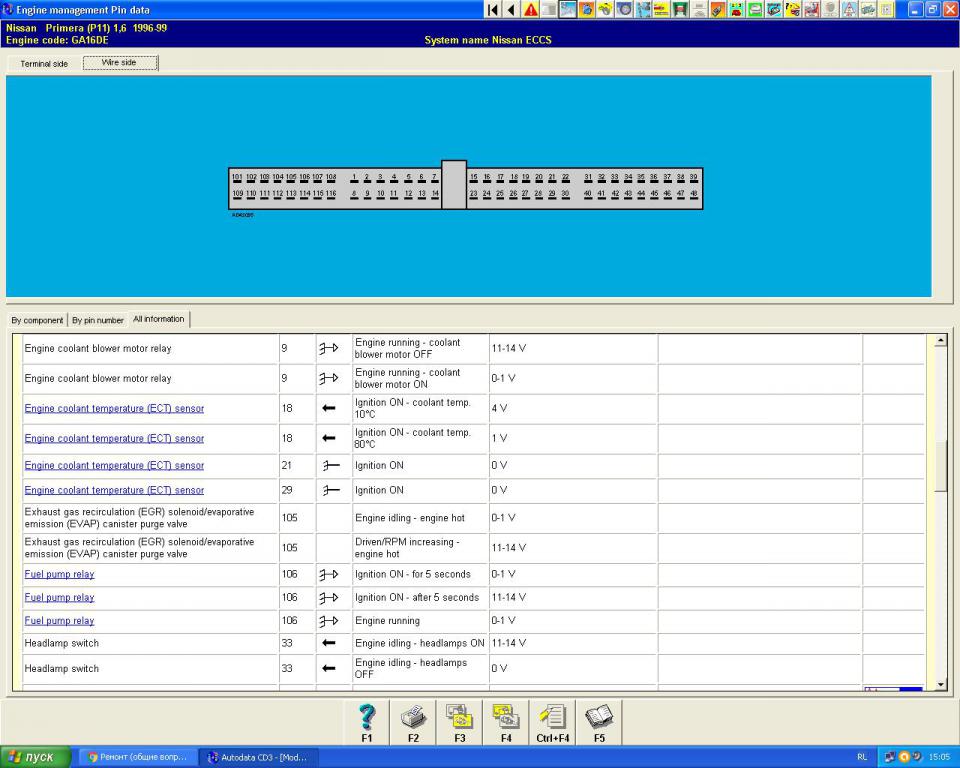

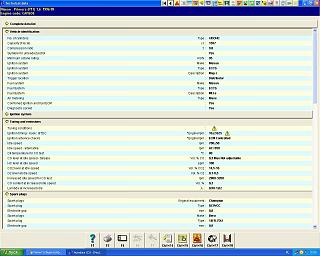

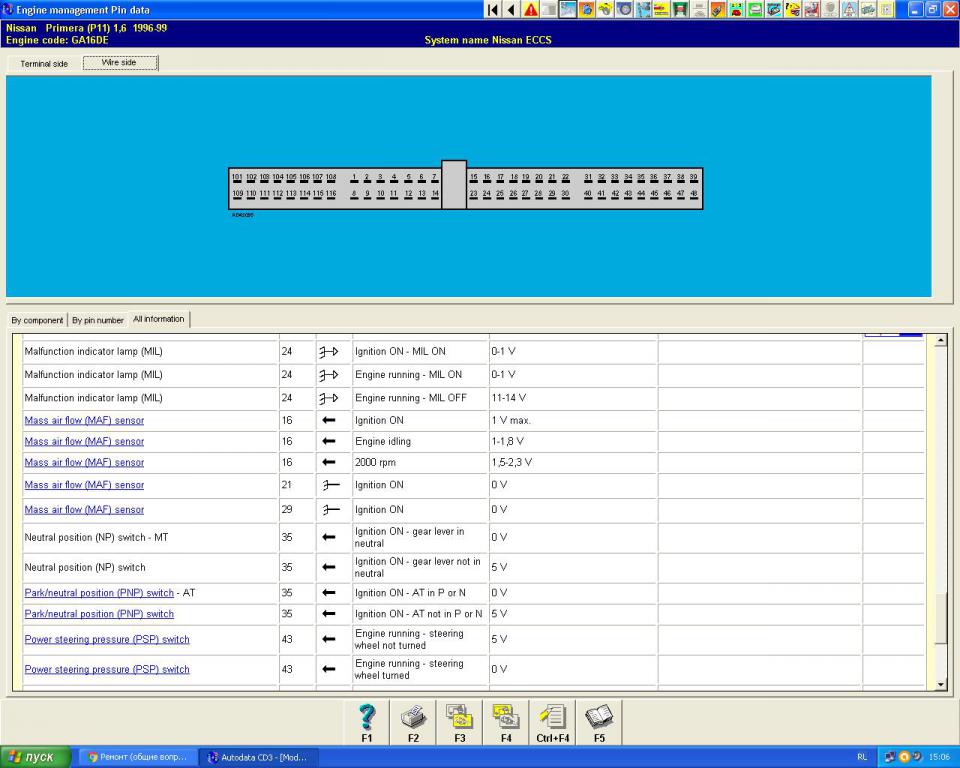

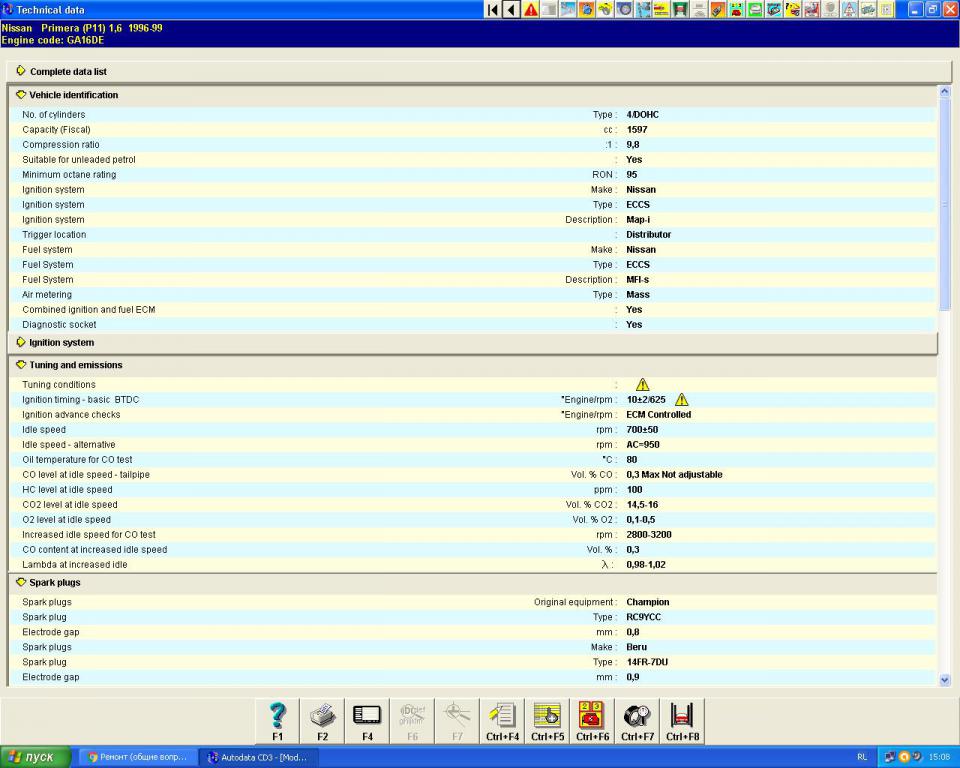

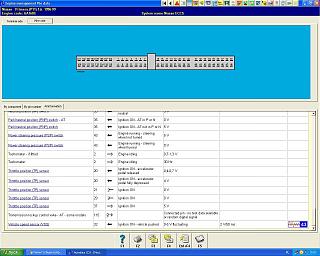

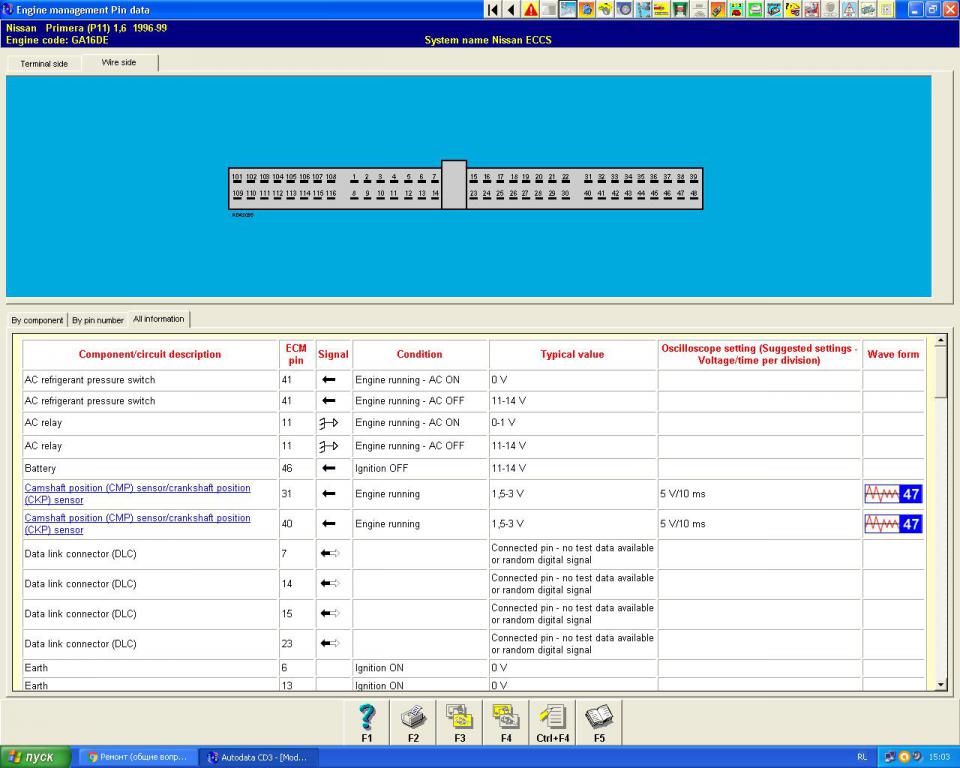

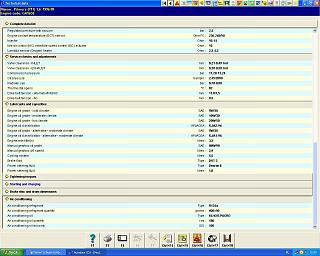

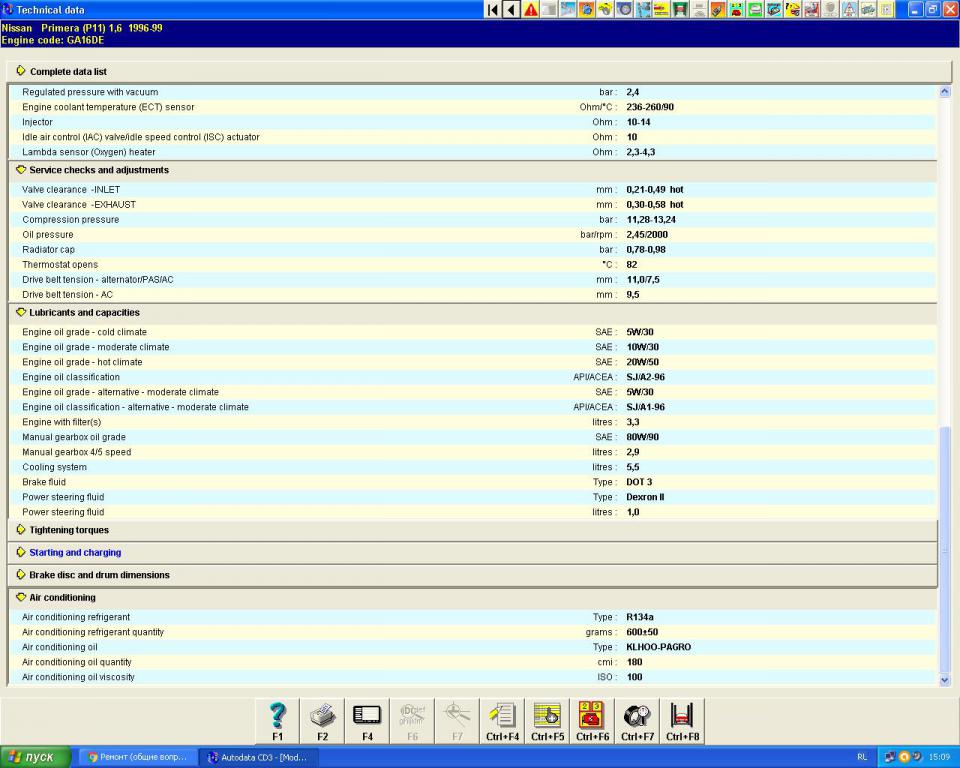

    GA16DE Примера Р11

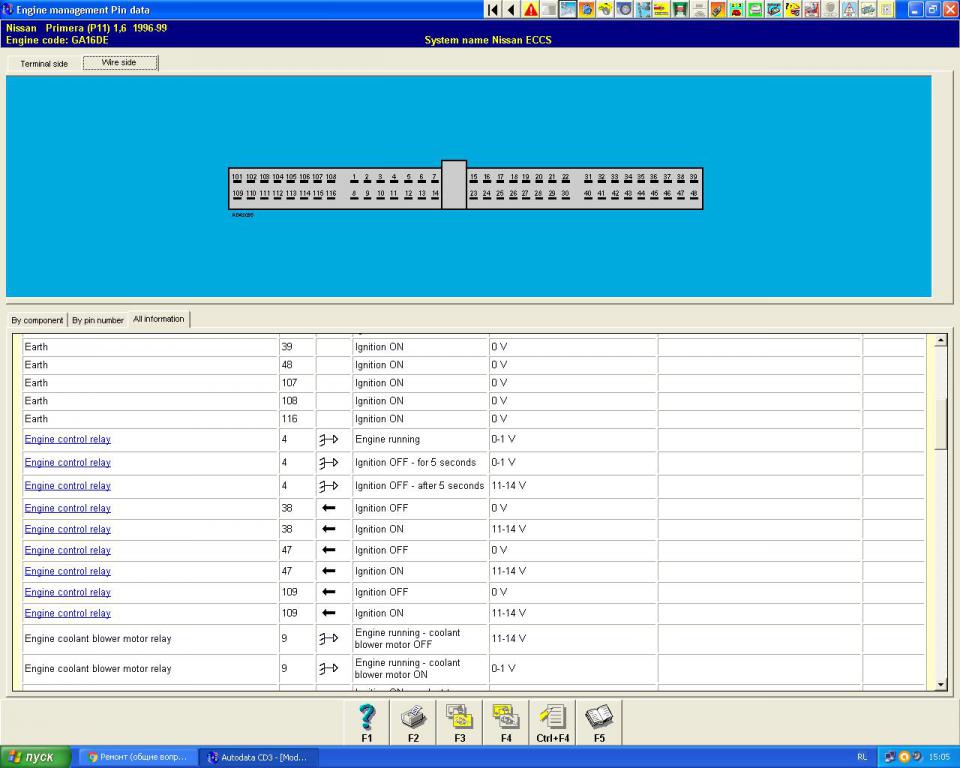

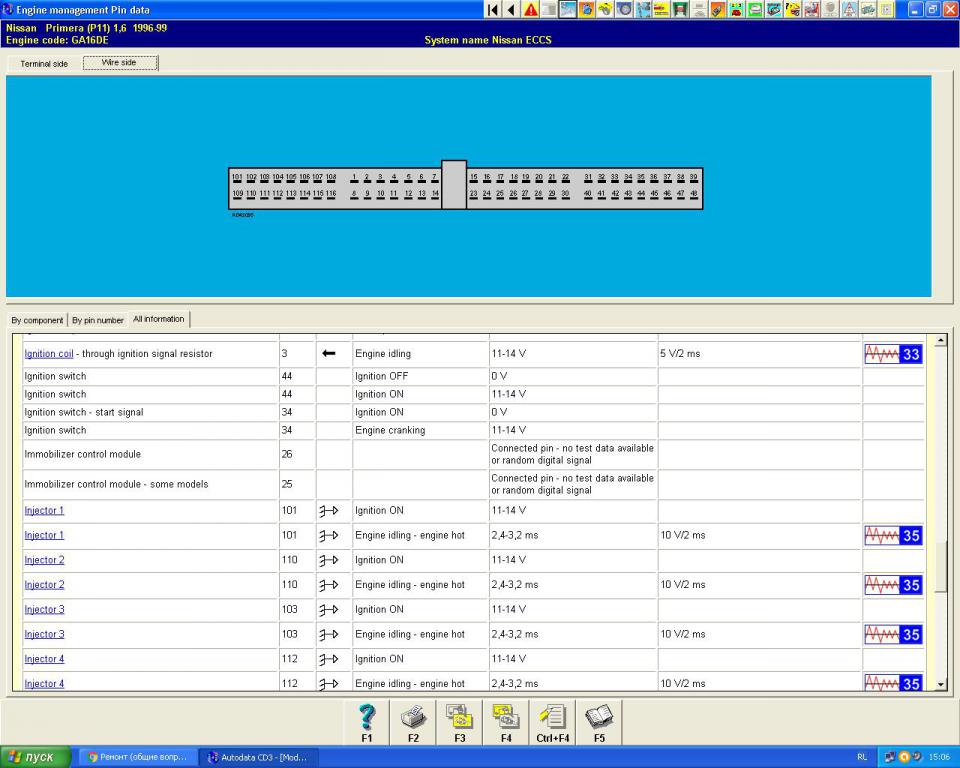

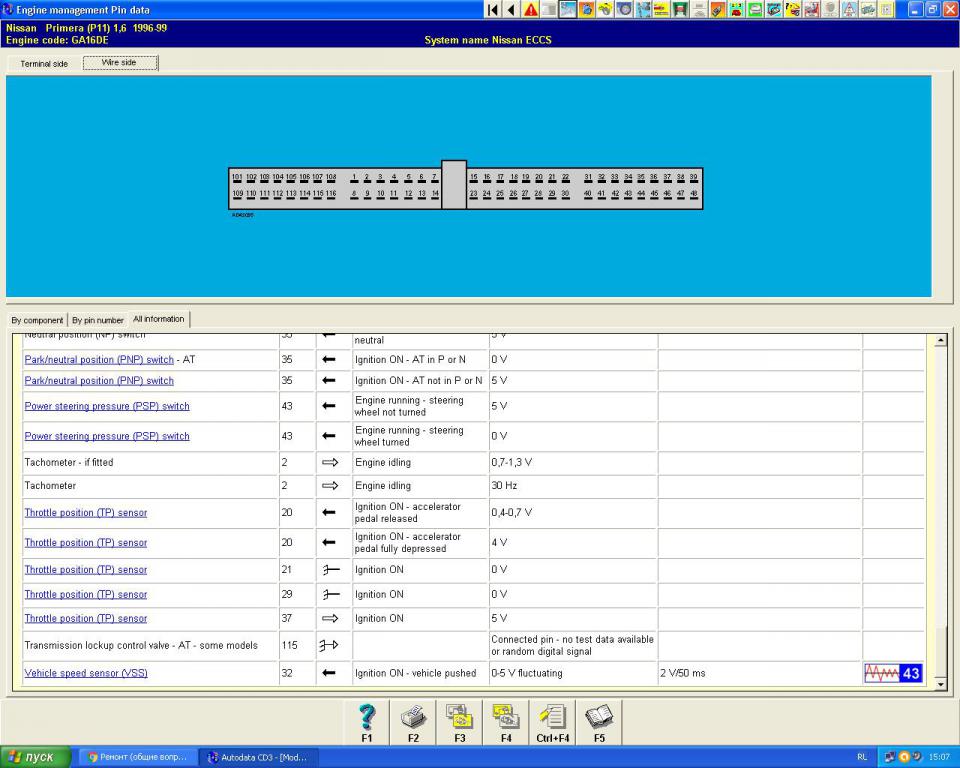

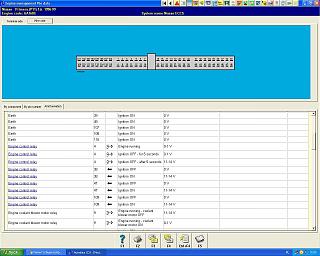

    всё про GA16DE-bezymyannyi119.jpgвсё про GA16DE-bezymyannyi111.jpgвсё про GA16DE-bezymyannyi112.jpgвсё про GA16DE-bezymyannyi113.jpgвсё про GA16DE-bezymyannyi114.jpgвсё про GA16DE-bezymyannyi115.jpgвсё про GA16DE-bezymyannyi116.jpgвсё про GA16DE-bezymyannyi117.jpgвсё про GA16DE-bezymyannyi118.jpg

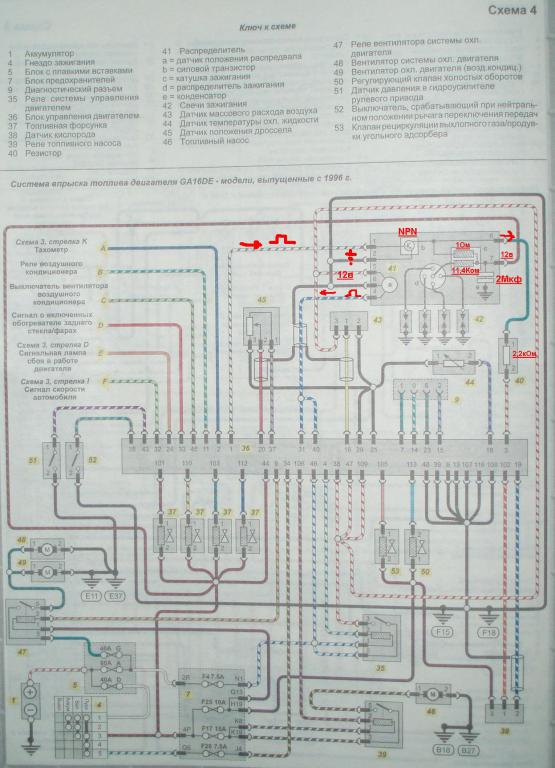

    Система зажигания GA16DE P11 исхемы

    всё про GA16DE-ecm.jpg

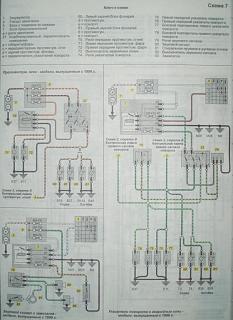

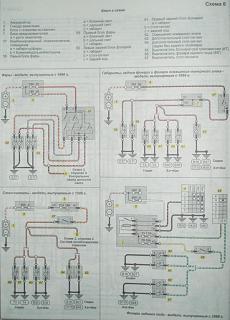

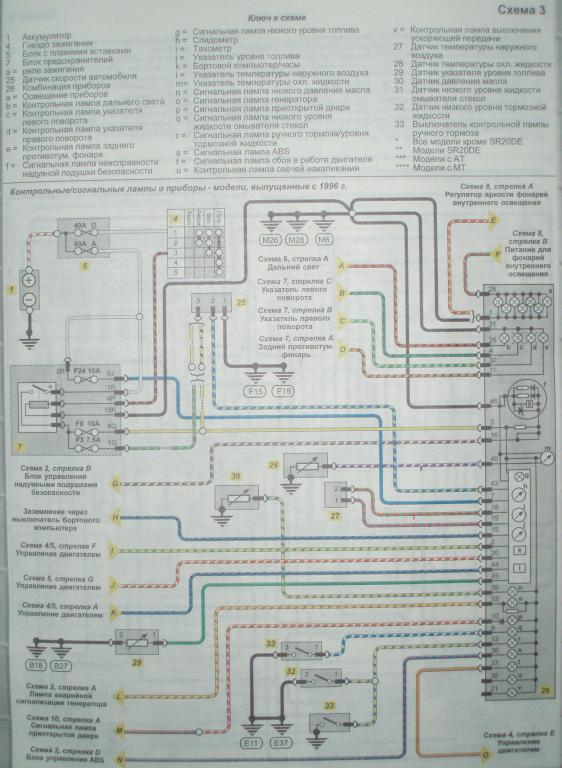

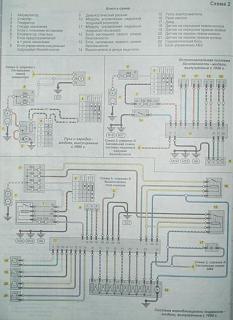

    всё про GA16DE-kntrolnye-signalnye-pribory.jpgвсё про GA16DE-protivotumanki-povorotnik-.jpgвсё про GA16DE-fary-gabarity.jpgвсё про GA16DE-cz-steklopodemniki.jpgвсё про GA16DE-abs.jpg

  2. #2
    wert
    Автор темы

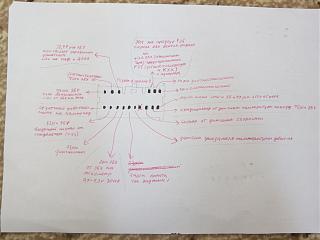

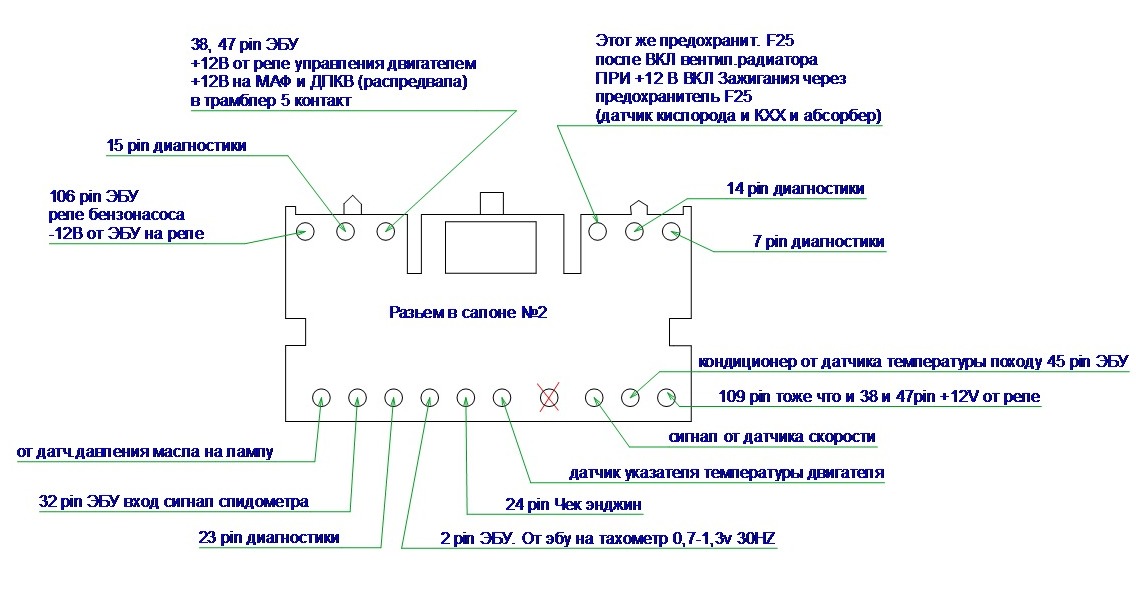

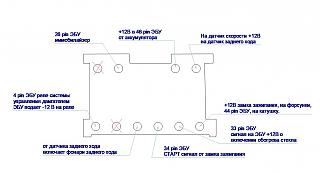

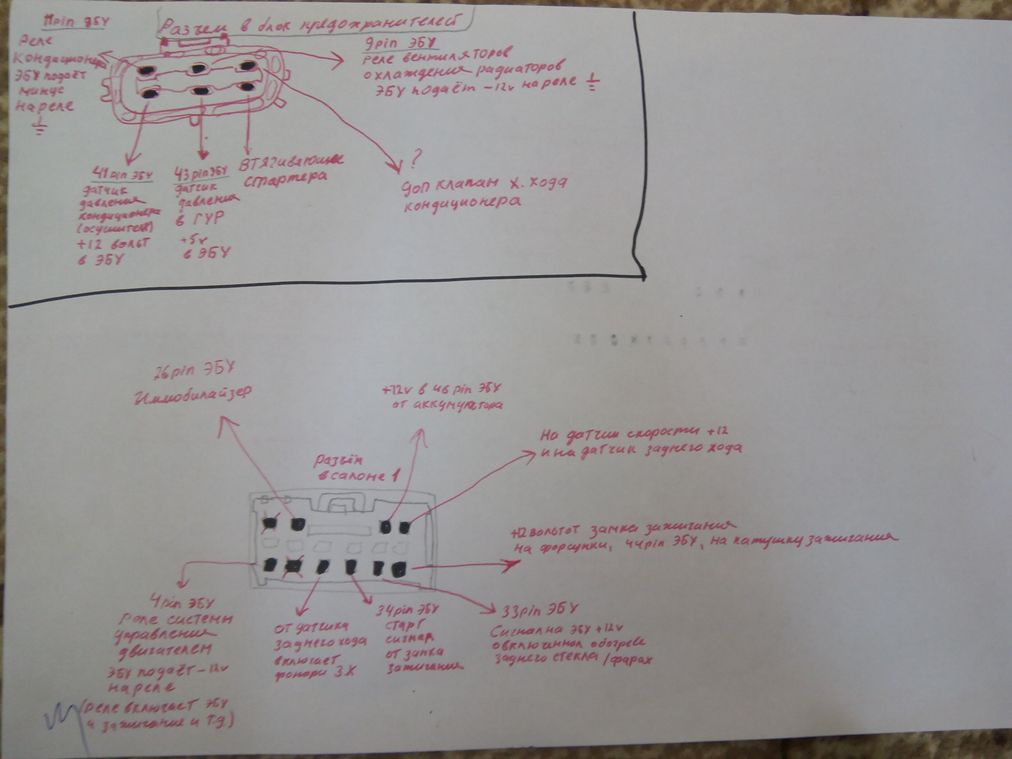

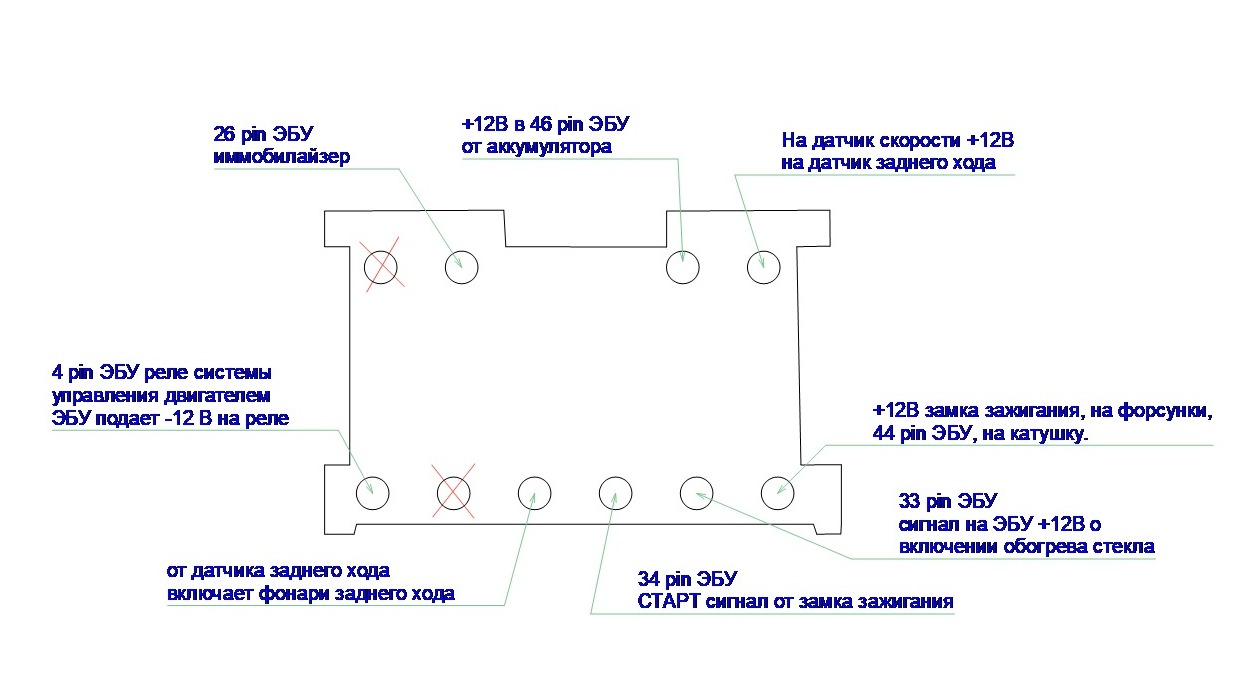

    Бесценная инфа распиновки разъёмов мотрной косы, возможно и на SR так же....
    Давно уже нарисовал и хотел аккуратно всё расчертить, но времени нету, поэтому выкладываю так с бумажки.

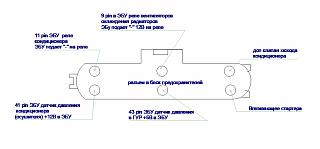

    Два разъёма в салоне возле ЭБУ, один под капотом возле аккумулятора на блок предохранителей
    Миниатюры Миниатюры всё про GA16DE-img_20160403_105522-kopiya.jpg   всё про GA16DE-img_20160403_105537-kopiya.jpg

  3. #3
    vitalliy
    Старожил
    wert, А чё в мануале нет разве?

  4. #4
    wert
    Автор темы
    vitalliy, незнаю, я чёт не находил, хотя мож плохо искал

  5. #5
    garik64
    Старожил
    wert, почерк конечно неочень, не совсем все понятно)

  6. #6
    wert
    Автор темы
    garik64, писал на коленке, как нибудь нарисую на компе, сейчас даже не всегда время есть просто зайти на сайт почитать
