  1. #311
    mrfinny
    Участник
    Цитата Сообщение от archibasv Посмотреть сообщение
    Еще сделай динамический лог от ХХ постепенно наращивая обороты до 4000. Параметры по МАФ (2шт), обороты, коррекции, INT/VTIM, УОЗ, ЛЗ. Все в одном графике на 2-3 минуты и график МАФ с резкой перегазовкой от ХХ до 4000. Мгновенные кадры не дают полного расклада.
    Ок, это на стоящей машине на P делать, или без разницы?

    - - - Добавлено - - -

    прогрет хх

    Скрытый текст

    TECU 3.7.0.10 Дата: 12.10.2017 Время: 15:58:56

    Марка: NISSAN
    Тип ECU: EFIv0[KL]
    Тип Адаптера: NISSAN 3LINE
    Настройки подключения: [10400],[25/25],[20],[0]

    Кадр параметров реального времени

    0000 [№0000] Температура охлаждающей жидкости 85 °С
    0001 [№0001] Скорость автомобиля 0 км/час
    0002 [№0002] Напряжение бортовой сети 14,00 Вольт
    0003 [№0005] Температура воздуха на впуске 21 °С
    0004 [№0009] Угол опережения зажигания 9 BTDC
    0005 [№0015] Положение клапана продувки угольного фильтра 0,0 %
    0006 [№0022] Расчетная нагрузка на двигатель 19,53 %
    0007 [№0023] Напряжение на датчике O2 B1 S1 0,12 Вольт
    0008 [№0025] Напряжение на датчике O2 B1 S2 0,07 Вольт
    0009 [№0033] Кратковременная топливная коррекция B1 15 %
    0010 [№0035] Долговременная топливная коррекция B1 10 %
    0011 [№0043] Корректировка УОЗ 0 °
    0012 [№0044] Корректировка оборотов ХХ 0,0 об/мин
    0013 [№0051] INT/V TIM(B1) 1,0 °CA
    0014 [№0054] INT/V SOL(B1) 0,000 %
    0015 [№0068] Ниж. предел кратковременной топливной коррекции B1 -10 %
    0016 [№0069] Верх. предел кратковременной топливной коррекции B1 10 %
    0017 [№0077] O2 Sensor Heater Duty 40 %
    0018 [№0086] - 20 -
    0019 [№0155] Обороты двигателя 812,5 об/мин
    0020 [№0157] Пройденное расстояние с активной лампой CheckEngine 0 км
    0021 [№0158] Датчик MAF B1 1,015 Вольт
    0022 [№0160] Длительность импульса впрыска топлива B1 2,47 мс
    0023 [№0162] Базовая длительность импульса впрыска топлива 1,863 мс
    0024 [№0163] Датчик MAF 2,11 гр/сек
    0025 [№0165] Код текущей ошибки DTC Нет DTC
    0026 [№0167] Положение педали акселератора S1 0,490 Вольт
    0027 [№0168] Положение педали акселератора S2 0,490 Вольт
    0028 [№0169] Положение дроссельной заслонки S1 0,685 Вольт
    0029 [№0170] Положение дроссельной заслонки S2 0,670 Вольт
    0030 [№0180] Скорость автомобиля 9,6 км/ч
    0031 [№0181] Ниж. предел баз. длительности импульса впрыска топлива на ХХ 2,000 мс
    0032 [№0182] Вер. предел баз. длительности импульса впрыска топлива на ХХ 3,000 мс
    0033 [№0186] Нижний порог показаний датчика MAF 0,900 В
    0034 [№0187] Верхний порог показаний датчика MAF 1,400 В
    0035 [№0188] AC PRESS SEN 0,725 В
    0036 [№0195] VHCL SPEED SE 29,98 км/ч
    0037 [№0196] SET VHCL SPD 0,000 км/ч
    0038 [№0318] Дроссельная заслонка закрыта Вкл Бит
    0039 [№0319] Стартер Выкл Бит
    0040 [№0320] Переключатель АКПП в положении P/N Вкл Бит
    0041 [№0321] Усилитель рулевого управления Выкл Бит
    0042 [№0322] Кондиционер Выкл Бит
    0043 [№0323] Дополнительная нагрузка на бортовую сеть Выкл Бит
    0044 [№0331] Датчик O2 B1 S2 Обедненная Бит
    0045 [№0333] Датчик O2 B1 S1 Обогащенная Бит
    0046 [№0338] Вентилятор системы отопления/кондиционирования Вкл Бит
    0047 [№0341] Зажигание Вкл Бит
    0048 [№0343] Датчик нажатия на педаль тормоза Выкл Бит
    0049 [№0347] Обучение подачи воздуха на ХХ Завершено Бит
    0050 [№0358] Режим ХХ Вкл Бит
    0051 [№0363] Реле кондиционера Выкл Бит
    0052 [№0366] Реле топливного насоса Вкл Бит
    0053 [№0383] Реле дроссельной заслонки Вкл Бит
    0054 [№0388] HO2S2 HTR (B1) Вкл Бит
    0055 [№0390] HO2S1 HTR (B1) Вкл Бит
    0056 [№0391] Вентилятор радиатора ОЖ Выкл -
    0057 [№0402] MAIN SW Выкл Бит
    0058 [№0403] CANCEL SW Выкл Бит
    0059 [№0404] RESUME/ACC SW Выкл Бит
    0060 [№0405] SET SW Выкл Бит
    0061 [№0406] BRAKE SW1 Закрыт Бит
    0062 [№0407] BRAKE SW2 Выкл Бит
    0063 [№0410] VHCL SPD CUT Non Бит
    0064 [№0411] LO SPEED CUT Non Бит
    0065 [№0412] CRUISE LAMP Выкл Бит
    0066 [№0413] AT OD MONITOR Выкл Бит
    0067 [№0414] AT OD CANCEL Выкл Бит
    0068 [№0415] SET LAMP км/ч Бит
    0069 [№0418] Initial Diagnostic Unknown Бит
    0070 [№0419] Transmit Diagnostic Unknown Бит
    0071 [№0420] TCM Unknown Бит
    0072 [№0421] VDC/TCS/ABS OK Бит
    0073 [№0422] Meter/M and A Unknown Бит
    0074 [№0423] ICC OK Бит
    0075 [№0424] BCM/SEC Unknown Бит
    0076 [№0425] IPDM E/R OK Бит

    Активные тесты

    000*[№000] Температура ОЖ [0...125] [°C] 0 ОК--
    001 [№001] Коррекция впрыска топлива [75...125] [%] 0 ОК--
    002 [№002] Угол опереж. зажигания [-10...0] [°] 0 ОК--
    003 [№006] Клапан продувки угольного фильтра [0...100] [%] 0 ОК--
    004 [№009] Откл 1-го цилиндра [Бит] Выкл ОК--
    005 [№010] Откл 2-го цилиндра [Бит] Выкл ОК--
    006 [№011] Откл 3-го цилиндра [Бит] Выкл ОК--
    007 [№012] Откл 4-го цилиндра [Бит] Выкл ОК--
    008 [№020] Откл 1-го цилиндра [Бит] Выкл ОК--
    009 [№021] Откл 2-го цилиндра [Бит] Выкл ОК--
    010 [№022] Откл 3-го цилиндра [Бит] Выкл ОК--
    011 [№023] Откл 4-го цилиндра [Бит] Выкл ОК--
    012 [№028] Откл 1-го цилиндра [Бит] Выкл ОК--
    013 [№029] Откл 2-го цилиндра [Бит] Выкл ОК--
    014 [№030] Откл 3-го цилиндра [Бит] Выкл ОК--
    015 [№031] Откл 4-го цилиндра [Бит] Выкл ОК--
    016 [№050] INT V/T ASSIGN ANGLE [-64...63,5] [°] 0 ОК--
    017 [№063] Реле топливного насоса [Бит] Выкл ОК--
    018 [№069] Вентилятор ОЖ низкая ск. [Бит] Выкл ОК--

    Период опроса: 3213мс
    [свернуть]


    прогрет 2500

    Скрытый текст

    TECU 3.7.0.10 Дата: 12.10.2017 Время: 15:59:44

    Марка: NISSAN
    Тип ECU: EFIv0[KL]
    Тип Адаптера: NISSAN 3LINE
    Настройки подключения: [10400],[25/25],[20],[0]

    Кадр параметров реального времени

    0000 [№0000] Температура охлаждающей жидкости 85 °С
    0001 [№0001] Скорость автомобиля 0 км/час
    0002 [№0002] Напряжение бортовой сети 14,08 Вольт
    0003 [№0005] Температура воздуха на впуске 21 °С
    0004 [№0009] Угол опережения зажигания 37 BTDC
    0005 [№0015] Положение клапана продувки угольного фильтра 35,0 %
    0006 [№0022] Расчетная нагрузка на двигатель 19,92 %
    0007 [№0023] Напряжение на датчике O2 B1 S1 0,85 Вольт
    0008 [№0025] Напряжение на датчике O2 B1 S2 0,84 Вольт
    0009 [№0033] Кратковременная топливная коррекция B1 -3 %
    0010 [№0035] Долговременная топливная коррекция B1 6 %
    0011 [№0043] Корректировка УОЗ 0 °
    0012 [№0044] Корректировка оборотов ХХ 0,0 об/мин
    0013 [№0051] INT/V TIM(B1) 8,5 °CA
    0014 [№0054] INT/V SOL(B1) 37,89 %
    0015 [№0068] Ниж. предел кратковременной топливной коррекции B1 -10 %
    0016 [№0069] Верх. предел кратковременной топливной коррекции B1 10 %
    0017 [№0077] O2 Sensor Heater Duty 40 %
    0018 [№0086] - 20 -
    0019 [№0155] Обороты двигателя 2525,0 об/мин
    0020 [№0157] Пройденное расстояние с активной лампой CheckEngine 0 км
    0021 [№0158] Датчик MAF B1 1,665 Вольт
    0022 [№0160] Длительность импульса впрыска топлива B1 2,52 мс
    0023 [№0162] Базовая длительность импульса впрыска топлива 2,314 мс
    0024 [№0163] Датчик MAF 7,88 гр/сек
    0025 [№0165] Код текущей ошибки DTC Нет DTC
    0026 [№0167] Положение педали акселератора S1 0,735 Вольт
    0027 [№0168] Положение педали акселератора S2 0,700 Вольт
    0028 [№0169] Положение дроссельной заслонки S1 0,890 Вольт
    0029 [№0170] Положение дроссельной заслонки S2 0,870 Вольт
    0030 [№0180] Скорость автомобиля 9,6 км/ч
    0031 [№0181] Ниж. предел баз. длительности импульса впрыска топлива на ХХ 2,000 мс
    0032 [№0182] Вер. предел баз. длительности импульса впрыска топлива на ХХ 3,000 мс
    0033 [№0186] Нижний порог показаний датчика MAF 0,900 В
    0034 [№0187] Верхний порог показаний датчика MAF 1,400 В
    0035 [№0188] AC PRESS SEN 0,750 В
    0036 [№0195] VHCL SPEED SE 29,98 км/ч
    0037 [№0196] SET VHCL SPD 0,000 км/ч
    0038 [№0318] Дроссельная заслонка закрыта Выкл Бит
    0039 [№0319] Стартер Выкл Бит
    0040 [№0320] Переключатель АКПП в положении P/N Вкл Бит
    0041 [№0321] Усилитель рулевого управления Выкл Бит
    0042 [№0322] Кондиционер Выкл Бит
    0043 [№0323] Дополнительная нагрузка на бортовую сеть Выкл Бит
    0044 [№0331] Датчик O2 B1 S2 Обогащенная Бит
    0045 [№0333] Датчик O2 B1 S1 Обогащенная Бит
    0046 [№0338] Вентилятор системы отопления/кондиционирования Вкл Бит
    0047 [№0341] Зажигание Вкл Бит
    0048 [№0343] Датчик нажатия на педаль тормоза Выкл Бит
    0049 [№0347] Обучение подачи воздуха на ХХ Завершено Бит
    0050 [№0358] Режим ХХ Выкл Бит
    0051 [№0363] Реле кондиционера Выкл Бит
    0052 [№0366] Реле топливного насоса Вкл Бит
    0053 [№0383] Реле дроссельной заслонки Вкл Бит
    0054 [№0388] HO2S2 HTR (B1) Вкл Бит
    0055 [№0390] HO2S1 HTR (B1) Вкл Бит
    0056 [№0391] Вентилятор радиатора ОЖ Выкл -
    0057 [№0402] MAIN SW Выкл Бит
    0058 [№0403] CANCEL SW Выкл Бит
    0059 [№0404] RESUME/ACC SW Выкл Бит
    0060 [№0405] SET SW Выкл Бит
    0061 [№0406] BRAKE SW1 Закрыт Бит
    0062 [№0407] BRAKE SW2 Выкл Бит
    0063 [№0410] VHCL SPD CUT Non Бит
    0064 [№0411] LO SPEED CUT Non Бит
    0065 [№0412] CRUISE LAMP Выкл Бит
    0066 [№0413] AT OD MONITOR Выкл Бит
    0067 [№0414] AT OD CANCEL Выкл Бит
    0068 [№0415] SET LAMP км/ч Бит
    0069 [№0418] Initial Diagnostic Unknown Бит
    0070 [№0419] Transmit Diagnostic Unknown Бит
    0071 [№0420] TCM Unknown Бит
    0072 [№0421] VDC/TCS/ABS OK Бит
    0073 [№0422] Meter/M and A Unknown Бит
    0074 [№0423] ICC OK Бит
    0075 [№0424] BCM/SEC Unknown Бит
    0076 [№0425] IPDM E/R OK Бит

    Активные тесты

    000*[№000] Температура ОЖ [0...125] [°C] 0 ОК--
    001 [№001] Коррекция впрыска топлива [75...125] [%] 0 ОК--
    002 [№002] Угол опереж. зажигания [-10...0] [°] 0 ОК--
    003 [№006] Клапан продувки угольного фильтра [0...100] [%] 0 ОК--
    004 [№009] Откл 1-го цилиндра [Бит] Выкл ОК--
    005 [№010] Откл 2-го цилиндра [Бит] Выкл ОК--
    006 [№011] Откл 3-го цилиндра [Бит] Выкл ОК--
    007 [№012] Откл 4-го цилиндра [Бит] Выкл ОК--
    008 [№020] Откл 1-го цилиндра [Бит] Выкл ОК--
    009 [№021] Откл 2-го цилиндра [Бит] Выкл ОК--
    010 [№022] Откл 3-го цилиндра [Бит] Выкл ОК--
    011 [№023] Откл 4-го цилиндра [Бит] Выкл ОК--
    012 [№028] Откл 1-го цилиндра [Бит] Выкл ОК--
    013 [№029] Откл 2-го цилиндра [Бит] Выкл ОК--
    014 [№030] Откл 3-го цилиндра [Бит] Выкл ОК--
    015 [№031] Откл 4-го цилиндра [Бит] Выкл ОК--
    016 [№050] INT V/T ASSIGN ANGLE [-64...63,5] [°] 0 ОК--
    017 [№063] Реле топливного насоса [Бит] Выкл ОК--
    018 [№069] Вентилятор ОЖ низкая ск. [Бит] Выкл ОК--

    Период опроса: 3213мс
    [свернуть]

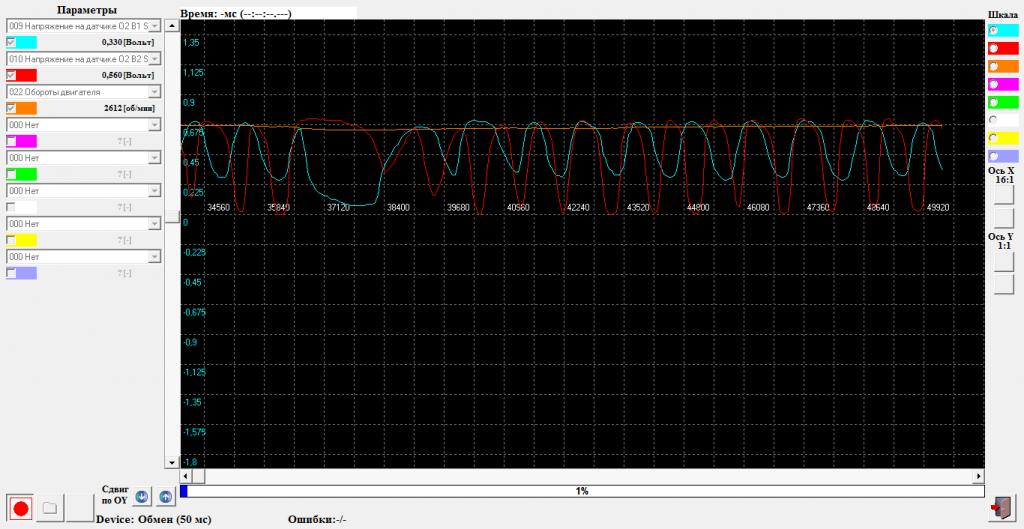

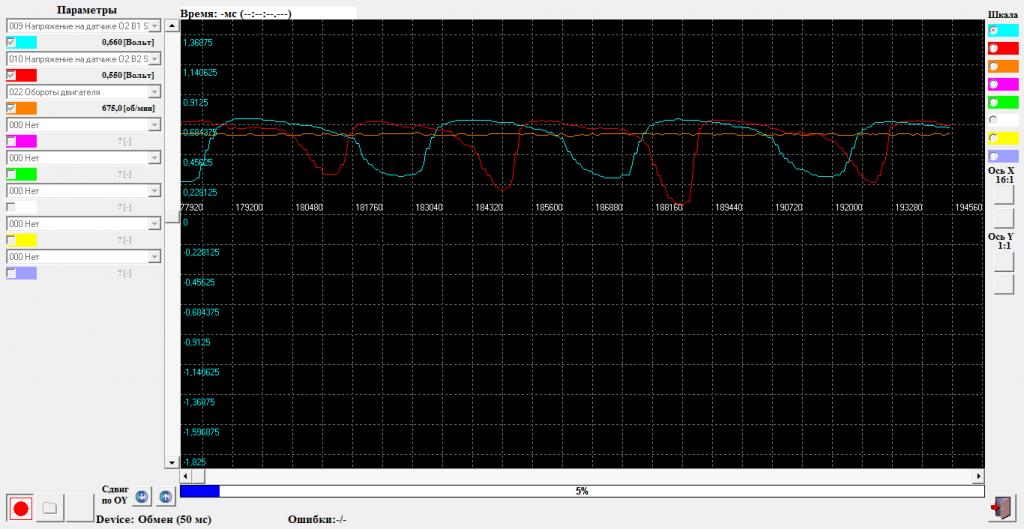

    графики: http://dropmefiles.com/rKZDl

  2. #312
    archibasv
    Участник
    Цитата Сообщение от mrfinny Посмотреть сообщение
    Ок, это на стоящей машине на P делать, или без разницы?
    На стоящей без нагрузки на двигатель. Только коррекции по топливу надо было, ЛЗ график тот что вольтаж (синусоиду) показывает. Из твоих данных ничего криминального не вытекает, разве что МАФ работает под верхним допуске от 2000 и далее. И отключай не нужные параметры, чтоб сократить время опроса.

    - - - Добавлено - - -

    Цитата Сообщение от Andrion Посмотреть сообщение
    Я в этих показаниях мало понимаю, но похоже у тебя МАФ сдох. Смотри 0021(№0158) - только на холодную показания в норме (1,08в), а на горячую на оборотах кажет 2,2в и 2,5в.
    Он в движении кадры делал (70 км/ч), а надо на стоящей машине.

  3. #313
    mrfinny
    Участник
    Цитата Сообщение от archibasv Посмотреть сообщение
    На стоящей без нагрузки на двигатель. Только коррекции по топливу надо было, ЛЗ график тот что вольтаж (синусоиду) показывает. Из твоих данных ничего криминального не вытекает, разве что МАФ работает под верхним допуске от 2000 и далее. И отключай не нужные параметры, чтоб сократить время опроса.

    - - - Добавлено - - -


    Он в движении кадры делал (70 км/ч), а надо на стоящей машине.
    Спасибо, а те параметры, что не сделал, сделаю на днях. На выходных поеду рампе и топливную систему диагностировать.

Похожие темы

  1. Ответов: 95
    Последнее сообщение: 08.07.2015, 16:19
  2. [P12] Продам Nissan Primera P12, 2004г, 1.8, АКПП, г.Москва/Королев
    от Дед_Онаний в разделе Транспорт - продажа
    Ответов: 3
    Последнее сообщение: 04.10.2013, 01:53
  3. [P12] Продам Nissan Primera P12 седан, 2005г., 1.6, МКПП, г.Пермь
    от Wolf1.6 в разделе Транспорт - продажа
    Ответов: 0
    Последнее сообщение: 04.09.2013, 12:45
  4. [P12] Продам Nissan Primera P12 седан, 2006г., 1.6, МКПП, г.Москва
    от \Pavel/ в разделе Транспорт - продажа
    Ответов: 0
    Последнее сообщение: 01.09.2013, 20:08

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
