Схема трубок и шлангов рулевого Р10

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 13
  1. #1
    pvs512
    Автор темы

    Схема трубок и шлангов рулевого Р10

    Течет рулевое, вознамерился для начала хотя бы понять схему трубок и шлангов, перелопатил все какие существуют мануалы, итог - один рисунок без описания:

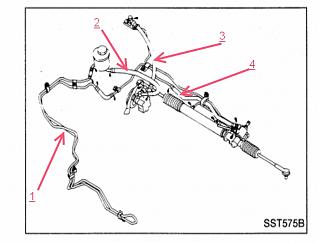

    Схема трубок и шлангов рулевого Р10-shema-trubok2-1.jpg
    Ну и соответственно вопросы:
    1. - Нахрена такая длинная байда под номером 1.
    2. - Входной шланг насоса ?
    3. - Выход насоса на гидровыключатель?
    4. - Обратка низкого давления из редуктора?

  2. #2
    pomapioagpo
    Участник
    4и1 это вся обратка ,1 такой длинны как как это охлаждение ,типа радиатора ,присутствует на многих авто,теоретически должен быть кран перекрывающий в положение лето,зима.

  3. #3
    pvs512
    Автор темы
    А для чего гидровыключатель?

  4. #4
    тёмносерый
    Старожил
    Цитата Сообщение от pvs512 Посмотреть сообщение
    Течет рулевое, вознамерился для начала хотя бы понять схему трубок и шлангов, перелопатил все какие существуют мануалы, итог - один рисунок без описания:
    Нажмите на изображение для увеличения.

Название:	схема трубок2-1.jpg
Просмотров:	104
Размер:	97.9 Кб
ID:	86771
    Ну и соответственно вопросы:
    1. - Нахрена такая длинная байда под номером 1.
    2. - Входной шланг насоса ?
    3. - Выход насоса на гидровыключатель?
    4. - Обратка низкого давления из редуктора?
    2. Подача/ввод на насос ГУРа (низкое давление)
    3. Рабочая магистраль (высокое давление), через датчик давления.

    - - - Добавлено - - -

    Цитата Сообщение от pomapioagpo Посмотреть сообщение
    теоретически должен быть кран перекрывающий в положение лето,зима.
    По факту нет его.

    - - - Добавлено - - -

    Цитата Сообщение от pvs512 Посмотреть сообщение
    А для чего гидровыключатель?
    Для сигнала на ЭБУ о наличии/отсутствии нагрузки ..., короче, для поднятия оборотов ДВС при вращении руля. Он же авварийный датчик.
    Последний раз редактировалось тёмносерый; 17.11.2015 в 01:05.

  5. #5
    pvs512
    Автор темы
    Спасибо, как-нибудь соберусь искать течь. Когда долил Декстрон, руль стал вращаться легко, но при повороте руля повышения оборотов не заметил. Зимой может и без ГУРа ездить можно. Принцип вроде понятен - насос качает постоянно, какой-то клапан в редукторе направляет давление масла при повороте руля либо влево, либо вправо.

  6. #6
    тёмносерый
    Старожил
    pvs512,
    Честно говоря у меня то же сомнения по поводу 'вариации' сигнала с этого датчика. Думаю у него всё ж чисто аварийная функция.

  7. #7
    pvs512
    Автор темы
    Я забыл - у меня же ручное управление клапаном AAC, тумблер в салоне. Поэтому обороты не меняются.

  8. #8
    тёмносерый
    Старожил
    Цитата Сообщение от pvs512 Посмотреть сообщение
    Я забыл - у меня же ручное управление клапаном AAC, тумблер в салоне.
    А смысл?
    На VE 33-й пин, Rear Window-сигнал включения эл. нагрузки (фары обогрев стекла и т.п), при включение озвученных потребителей на данном пине должно появиться +12в
    Последний раз редактировалось тёмносерый; 17.11.2015 в 12:31.

  9. #9
    pvs512
    Автор темы
    Она на холодную плохо заводилась из-за подохшего транзистора PU4424 в ЭБУ. Транзюк летом купил, собрался паять, но у него многослойная плата, испугался, сделал ручное управление. Если включить тумблер, обороты резко подскакивают.

  10. #10
    тёмносерый
    Старожил
    Цитата Сообщение от pvs512 Посмотреть сообщение
    Она на холодную плохо заводилась
    Мы конечно уходим от темы ..., что касаемо VE, лучше тут обсудить Все о SR20VE
    А 34-й пин подключен?


    Цитата Сообщение от pvs512 Посмотреть сообщение
    Если включить тумблер, обороты резко подскакивают.
    Не правильный сигнал с ЭБУ, либо сам клапан неисправен\засRан.
