Установка штатного сабвуфера на Р12

Озадачился я значит установкой сабвуфера. Не хотелось мне "заселять" в багажник большую "коробку", обтянутую карпетом, да и громко, особо, музыку не слушаю. Хотелось немного больше басов. Купил на разборке штатный саб и начал изучать как же это чудо техники внедрить. Понял что в моей проводке штатной косы для подключения нету. Ну не беда, спаяем.

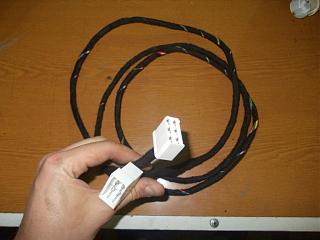

Купил проводов, 4 фишки "мама-папа" на 6 pin, тканевую изоленту. Вот что получилось.



Проводка
Дальше разбираем салон=) Снимаем пассажирское сидение, "бороду", тоннель, магнитолу.
Внимательно изучаем схему и паяем.

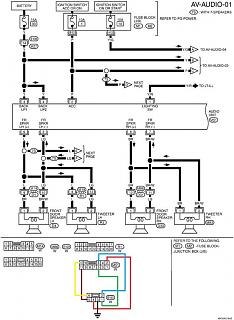

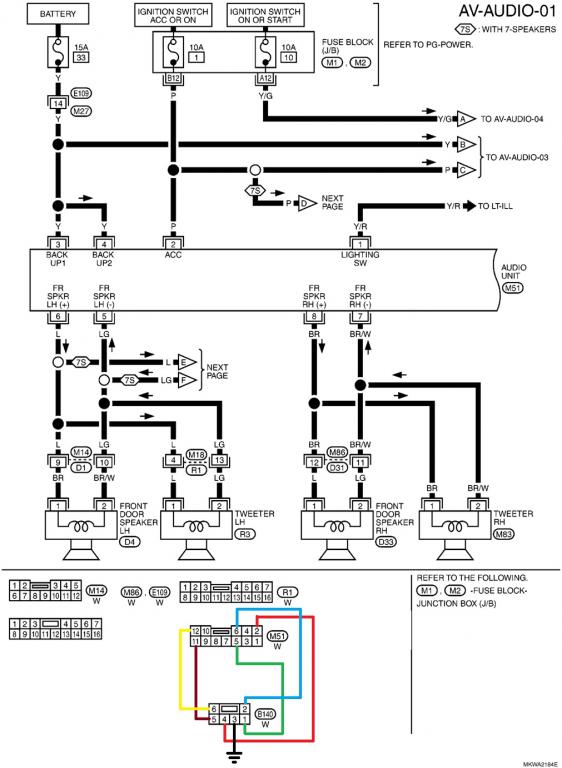

Схема 1. Припаиваем провода с фишки сабвуфера к фишке магнитолы вот так.

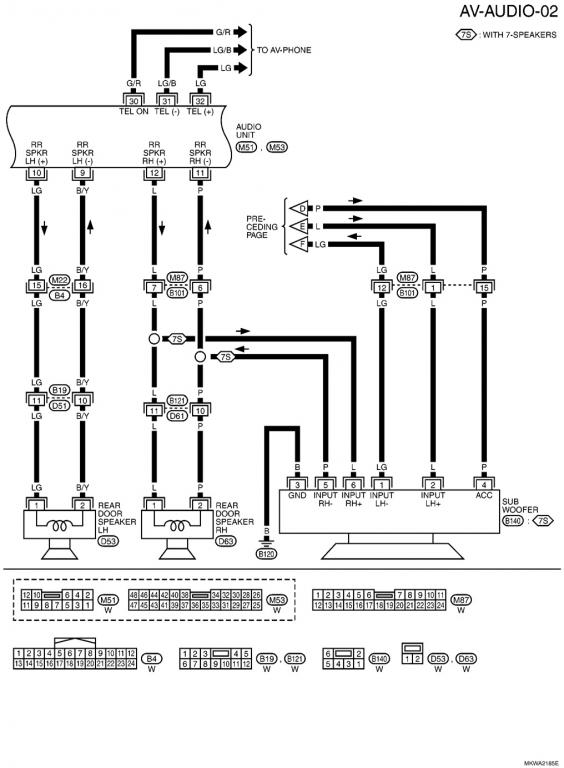

Схема 2. Распиновка сабвуфера.

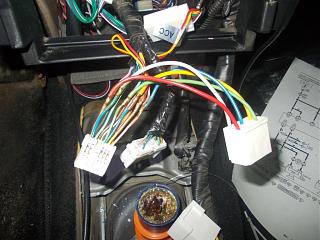

Не хотел, я, мотать изоленту и резать провода, на фишке магнитолы, пришлось вынимать по одному и одевать термоусадку. Получается вот так.



Спайка
Дальше проложил сделанную косу, всё подключил. Работает.
Сабвуфер ложится на своё место как влитой, все отверстия штатные, остаётся только всё собрать и прикрутить.

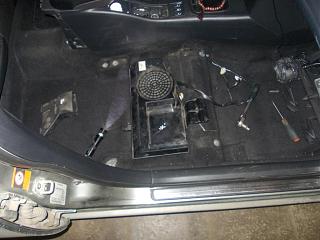

Начальная примерка. Снято только сидение.

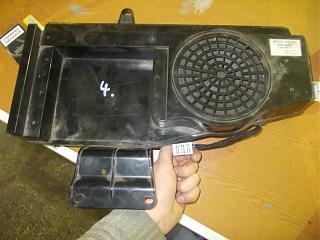

Штатный сабвуфер
Итог. Мне нравится! Музыка стала сочнее, насыщеннее. Этого в принципе и добивался.
Спасибо, что прочитали много букв =)

Во сколько денег обошёлся?
Воздуховод пришлось убрать?

1500 рублей, Воздуховод покинул своё место=)

У меня на сабвуфере полярность другая оказалась 3 и 4 пин наоборот.
Кто думает ставить или не ставить, ставьте без раздумий,мне теперь штатного звука хватает за глаза.

у меня штатно стоит Комплектация "спортвагон"
