Давным давно, в году так 2011 когда поставил магнитолу Алпайн вместо штатной балалайки, закралась нужда в управлении на руле, чтоб не отвлекаться от дороги, но такие блоки на тот момент были по цене самой магнитолы, и я как то забил на сей недстаток и так и продал авто вместе магнитолой в 2016году, так как на этот момент у меня уже были две Р12и было дюже жирновато содержать обе

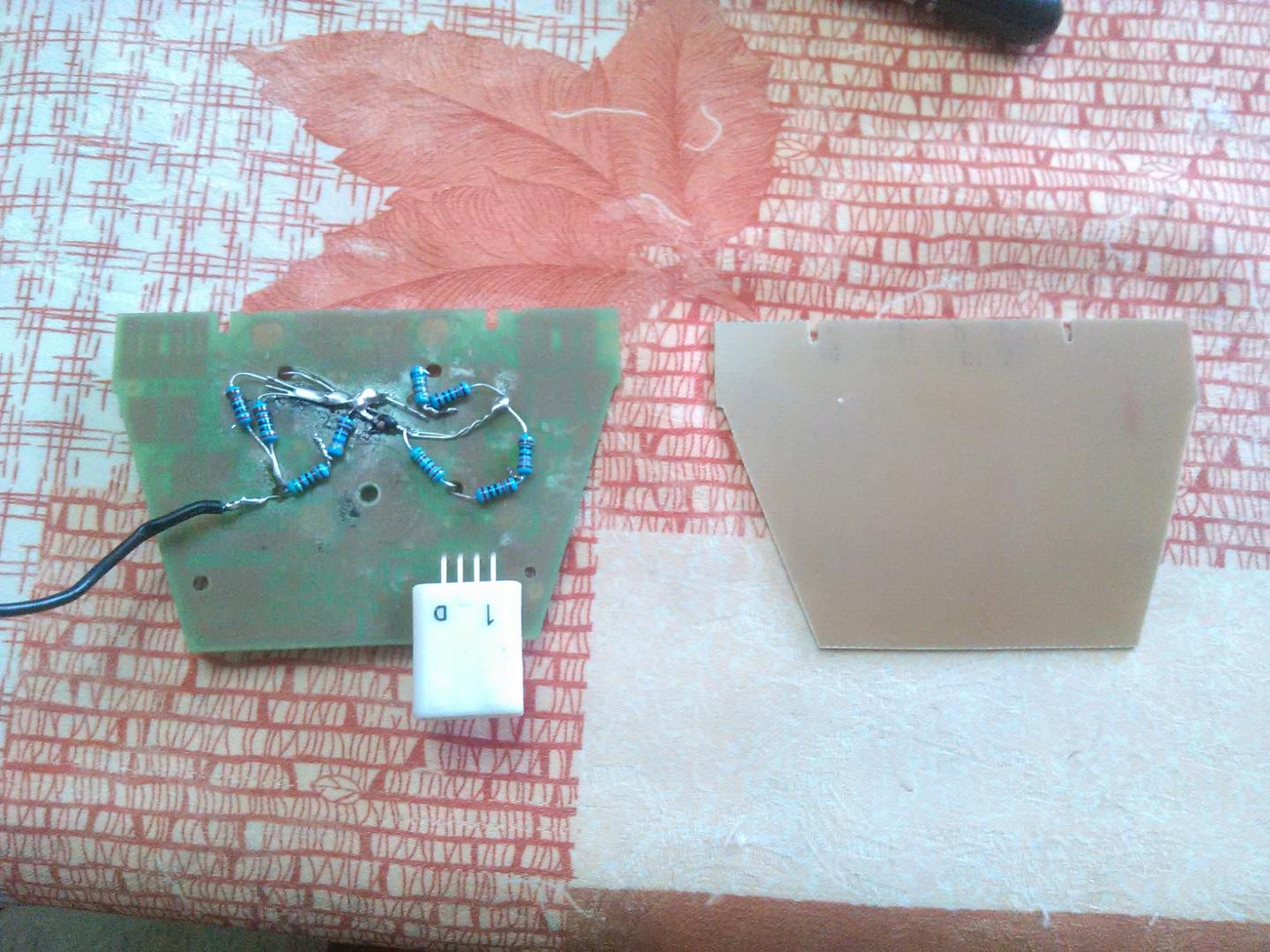

. Так как обе были рестайл и кнопки не были задействованы, все таки решил я на радикальные методы перелопатив штатную плату в руле и напаяв туда нужных сопративлений у меня все получилось,
ЖЕсть и ужас поситил меня после установки на место , кнопки плохо нажимались не всегда срабатывали и прочие не удобства.
Ну ничего подумал я и решил сделать свою плату на SMD деталях в размер родной платы, тогда и с установкой не будет проблем да и повторить сможет каждый при наличии навыков. Начал осваивать изготовление и травление плат. SprintLayout и технология ЛУТ плотно вошла в мою жизнь. Первые платы были ужасны, поскольку пользовался обычной глянцевой бумагой а не специальной термотрасферной.

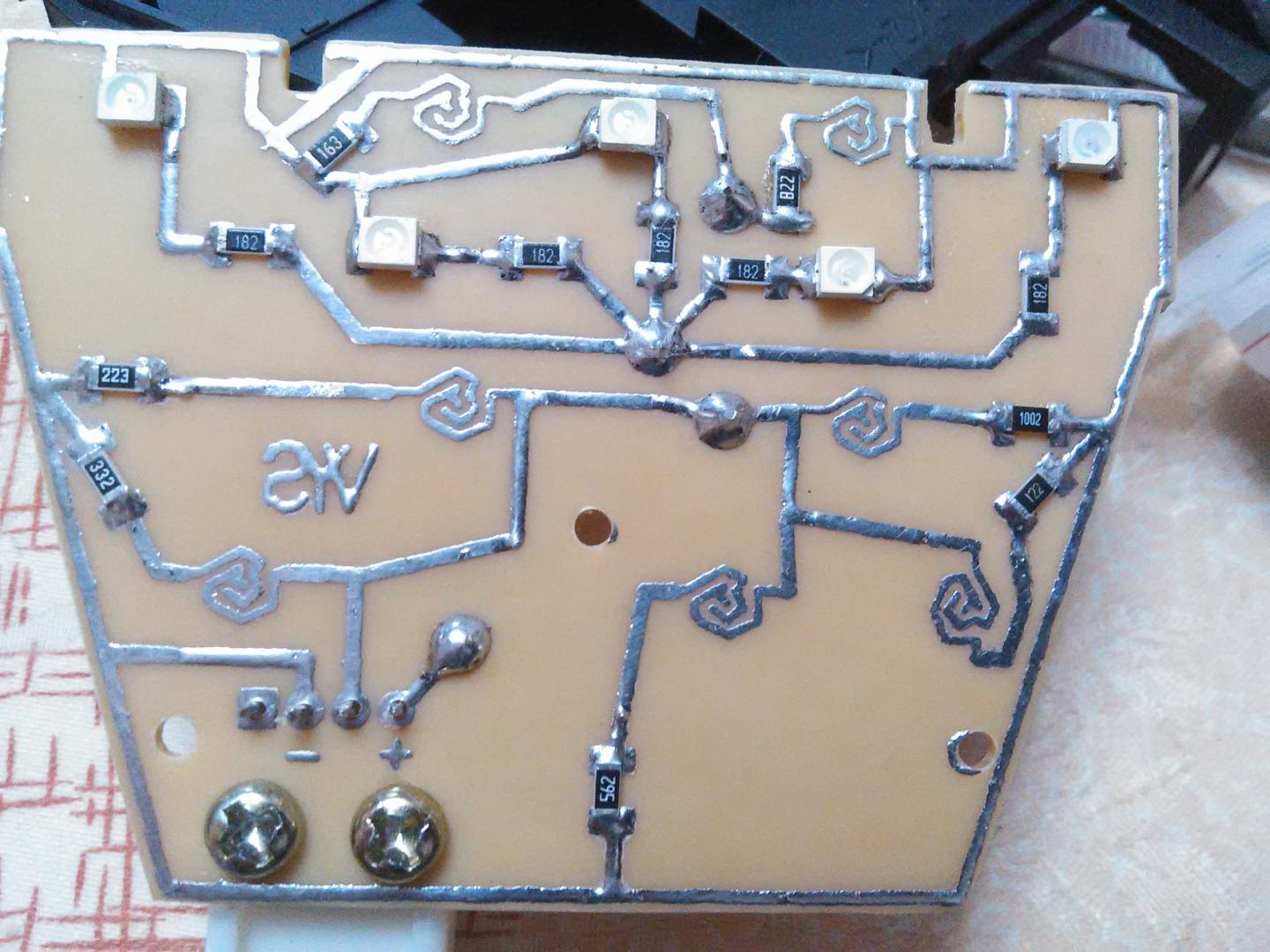

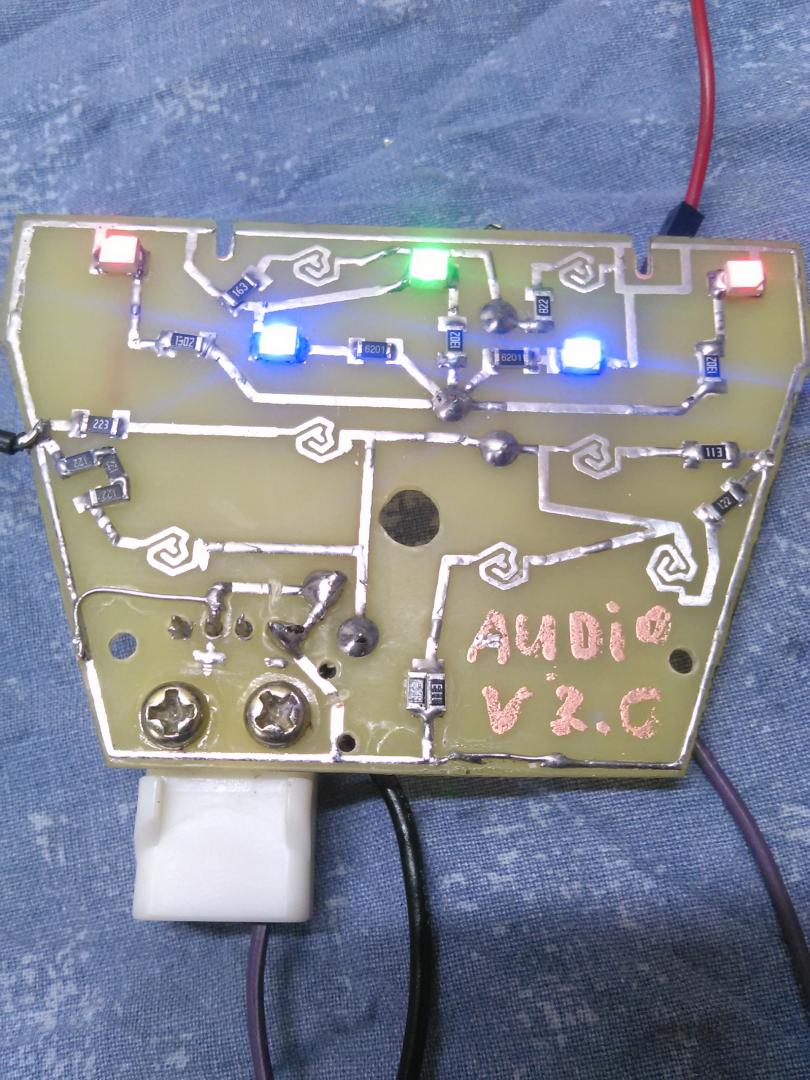

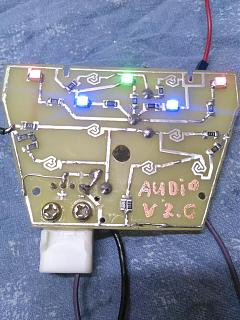

Но товарищи китайцы, как всегда выручают, и заказав эту бумагу, процесс пошел куда веселее. Вот первая более менее нормальная плата
опять таки по месту подбирал нужные сопротивления, для более менее безглючного переключения, но до идеала такой метод невозможно было довести, были ложные срабатывания 1 на 7-8 нажатий что в принципе устраивало вполне.
Но время шло и на тот момент, я плотно подсел на Ардуино, был молодым ничего толком не понимал но стремился познать МК во всей его красе.
И пришла мысль а почему бы не сделать устройство на "Дуне" мысль то пришла а как считать все это с нашей шины было для меня не постижимо, начались закупки всяких сниферов КАН-шины, подключения к машине но куча циферок бегущих постоянно это было нечто, стал искать может кто уже хоть частично расшифровал коды, параллельно рисовал плату на Адуино Нано, как все бы переключалось я смог сделать а вот какие данные что должно видеть эта была загадка.
Но когда долго мучится, что нибудь получится, нашел из открытых источников, часть кодов кнопок, что не хватало, объяснял человек, который это выложил, как расшифровать и так далее, теперь данные были и началось мучение в реализации более менее грамотного кода, мучал на форумах все кто не отказывал в помощи и в итоге получилось то что хотел, но всего на 95% так как крутилки громкости, так и не смог никто по нормальному прикрутить, сложность была в посыле одновременно нескольких кодов которые дублировались, действиями других кнопок, в общем это нужно видеть на экране моника в мониторе порта Дуины чтоб понять о чем я пишу.
но просто управлять кнопками на руле было не интересно как быть с пассажирами или на автопати, когда хочется взять управление в свои руки не касаясь руля или самой магнитолой????

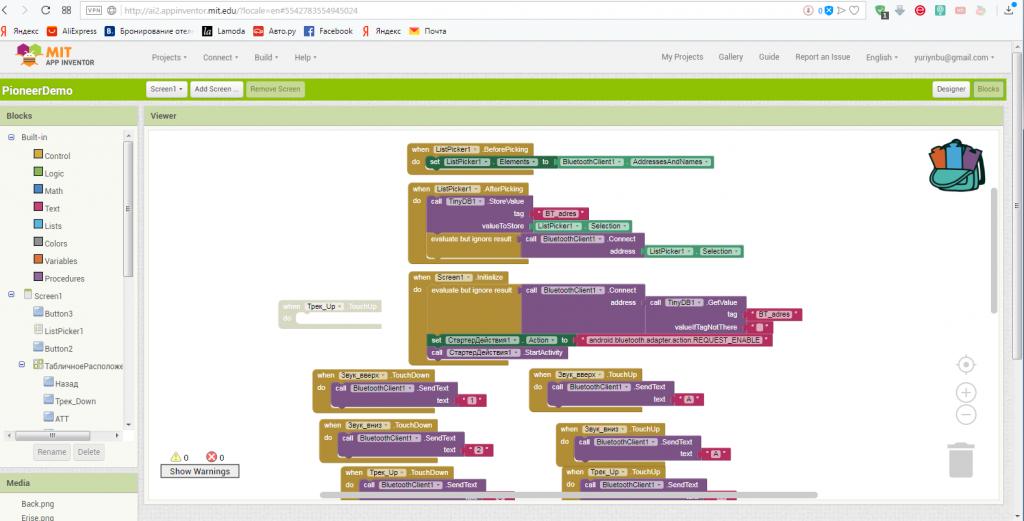

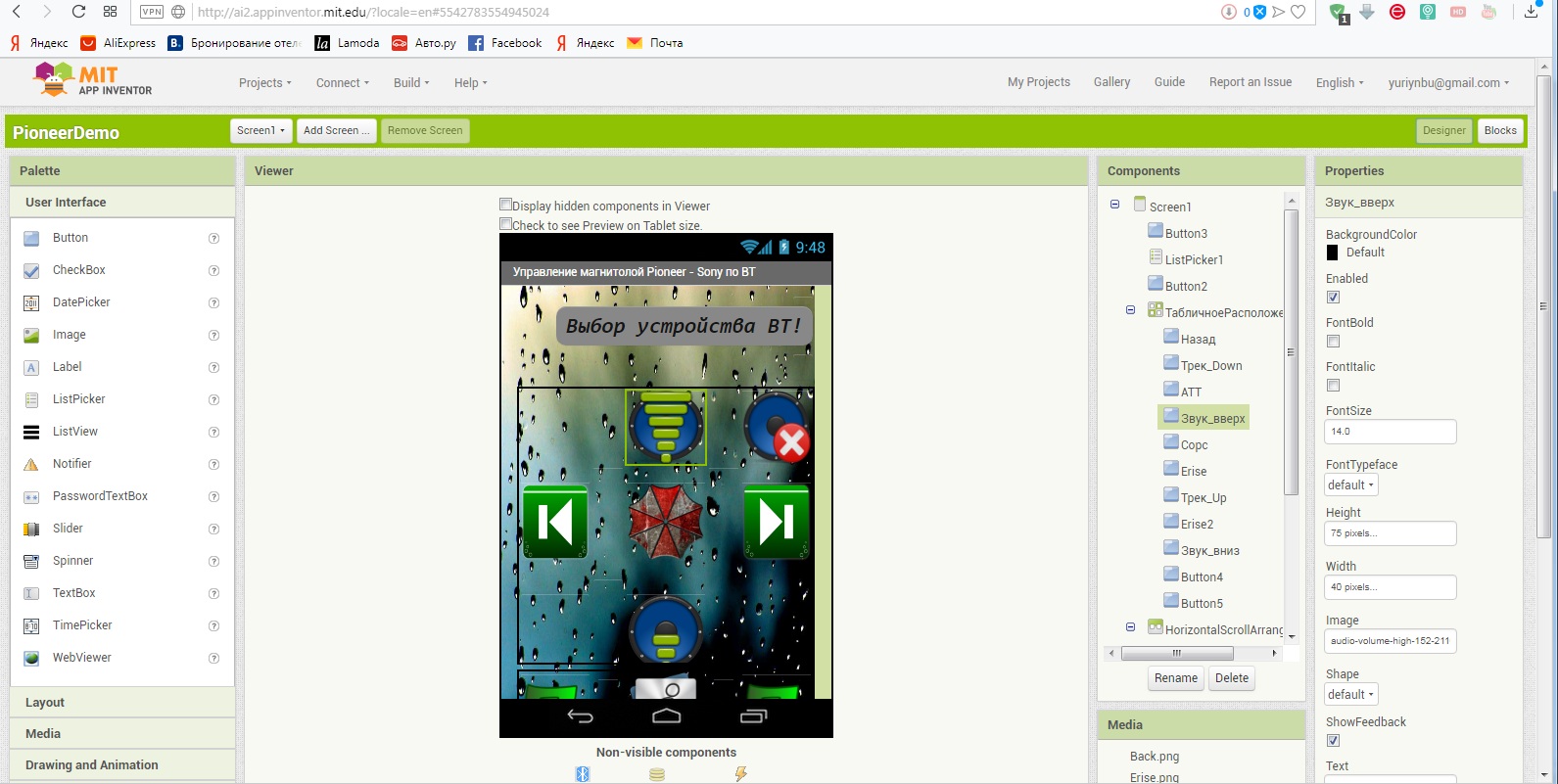

На помощь пришел модуль Блютуз (далее - БТ) , опять таки мозг вскипел как соединить авто с мобильным телефоном для его управления, но Гугл знает практически все и решение было найдено, начал изучать MIT.AppInventor, как сделать мобильное приложение для управления через БТ моим устройством. Опять было задействован мозг множества людей, которые направляли меня на путь истинный, но не давали мне и моему серому веществу расслабится, была нарисована оболочка и сама программа, на создание программы с нуля, ушел примерно месяц так как постоянно я не мог заниматься только этим.
Далее начался процесс скрещивания скетча Ардуины и программы для Ведройда, тут была веселуха, но все прошло весьма успешно за короткий срок, примерно неделя. Было сделано неимеверное количество плат, каждая имела какой то косячек(недоработку) за одно оттачивал технологию ЛУТ.
Спустя почти 10 месяцев с начала задумки и ее полно реализации, получил то что хотел, устройство работает как с руля и клавиатуры так и с устройств на Ведройде.

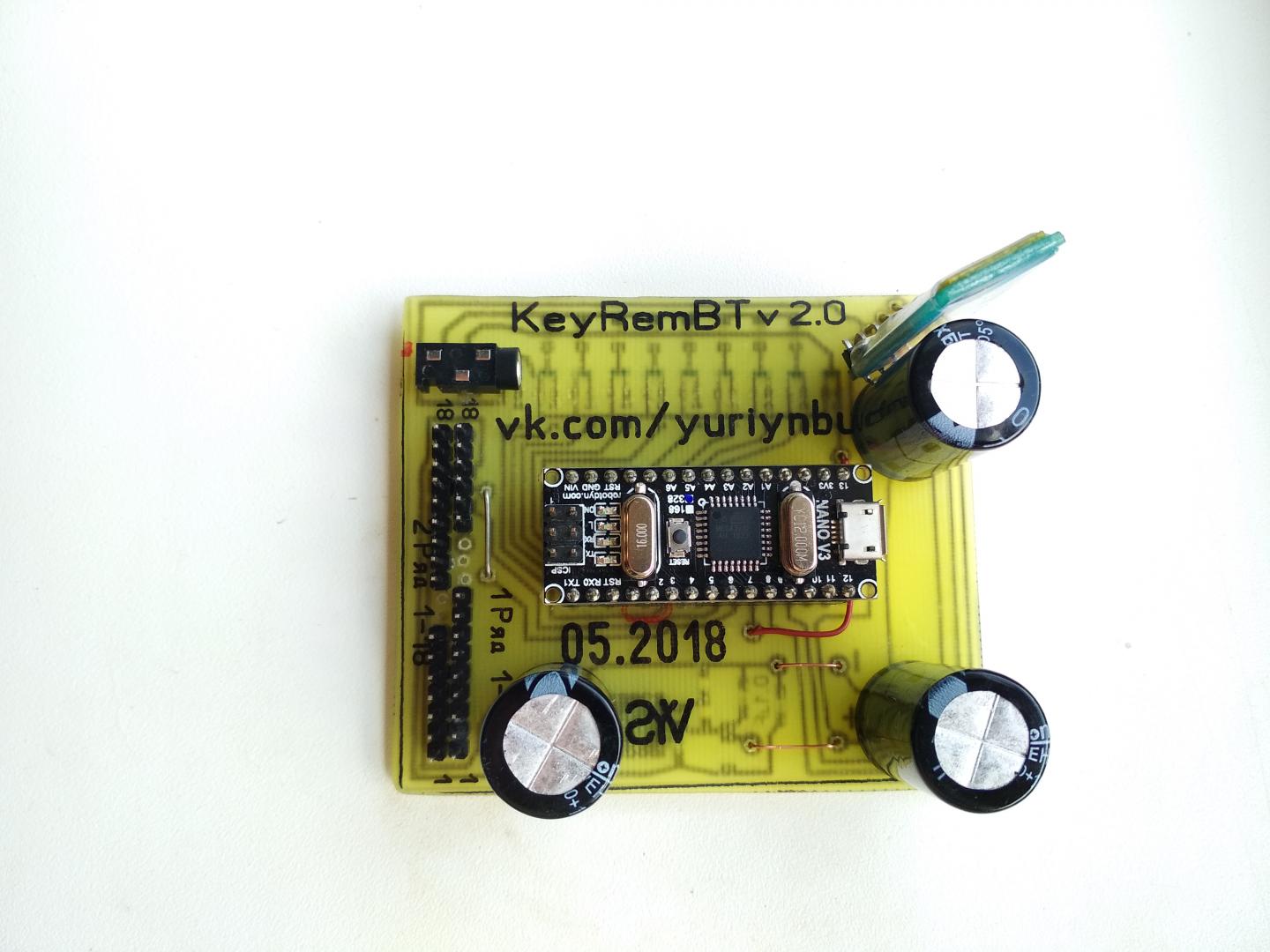

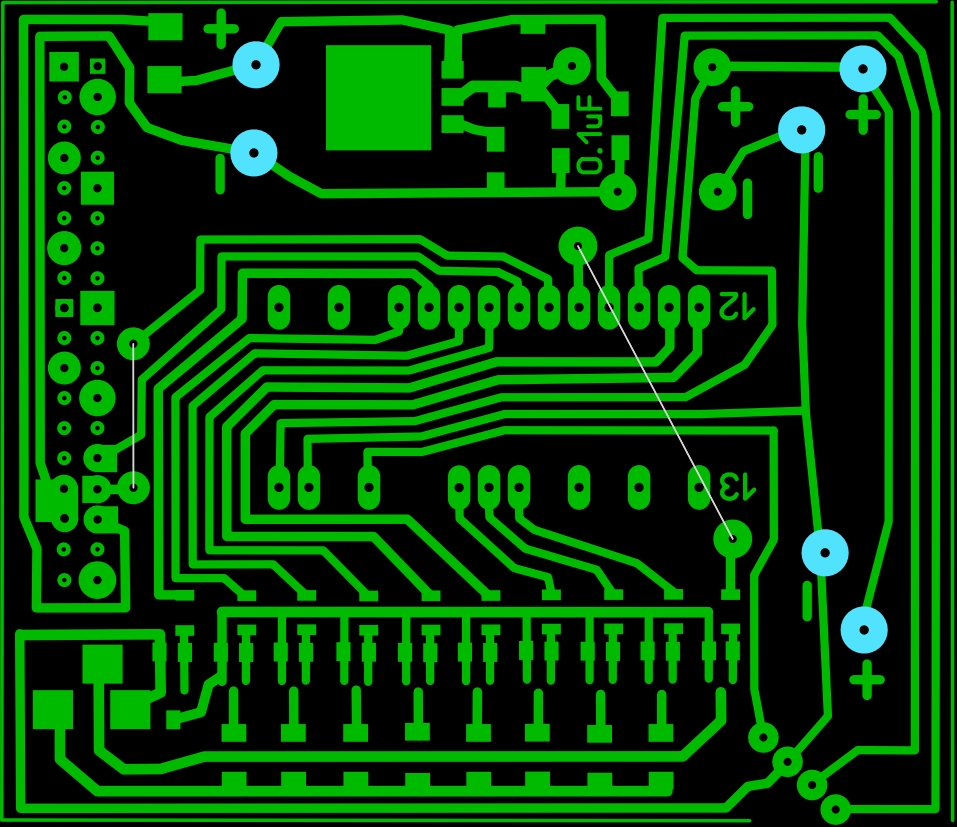

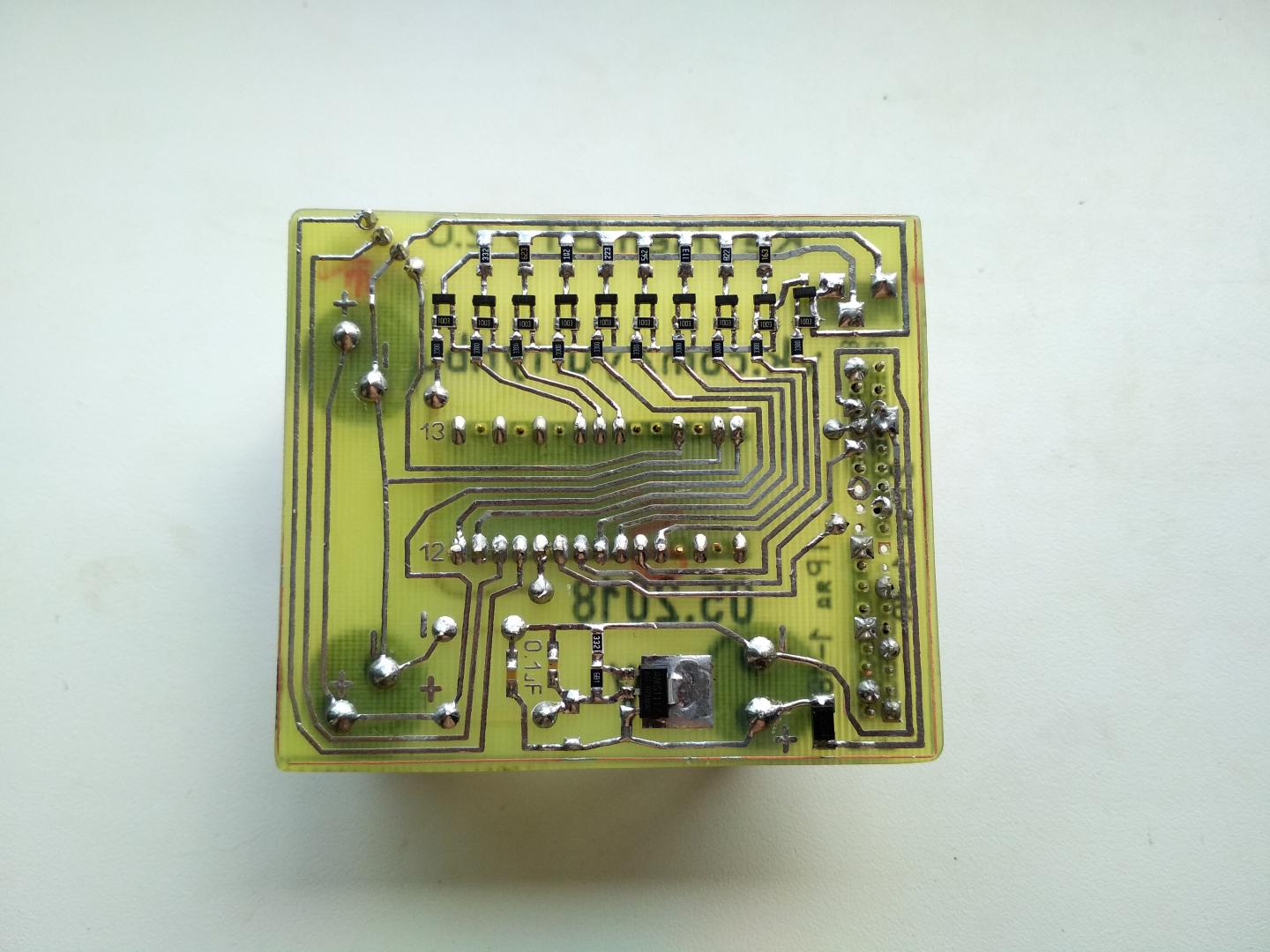

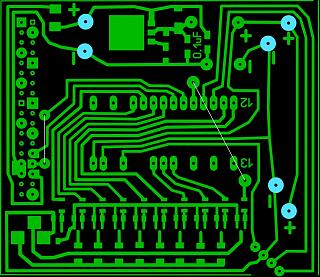

На сегодняшний момент есть две версии платы на Arduino Nano 80*70мм

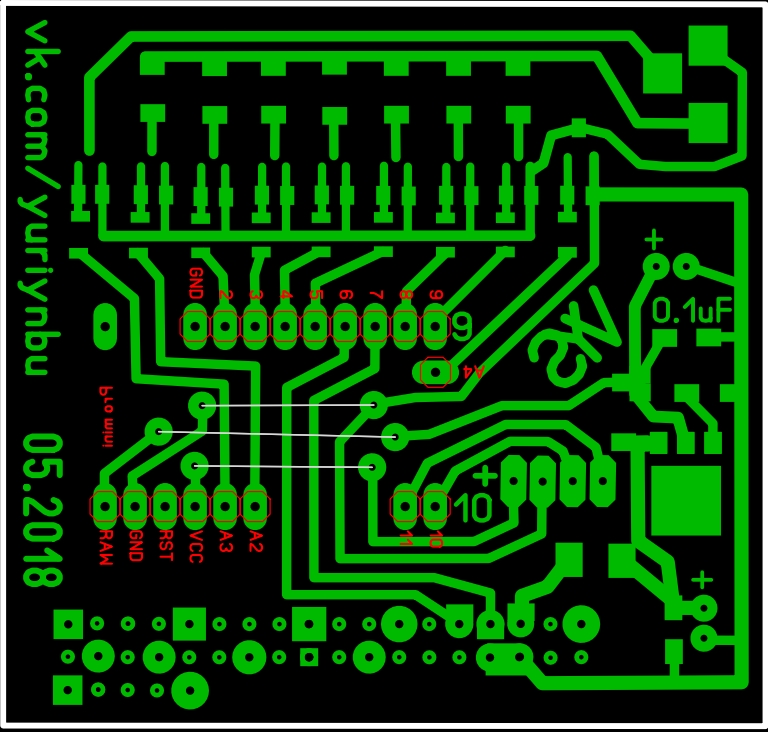

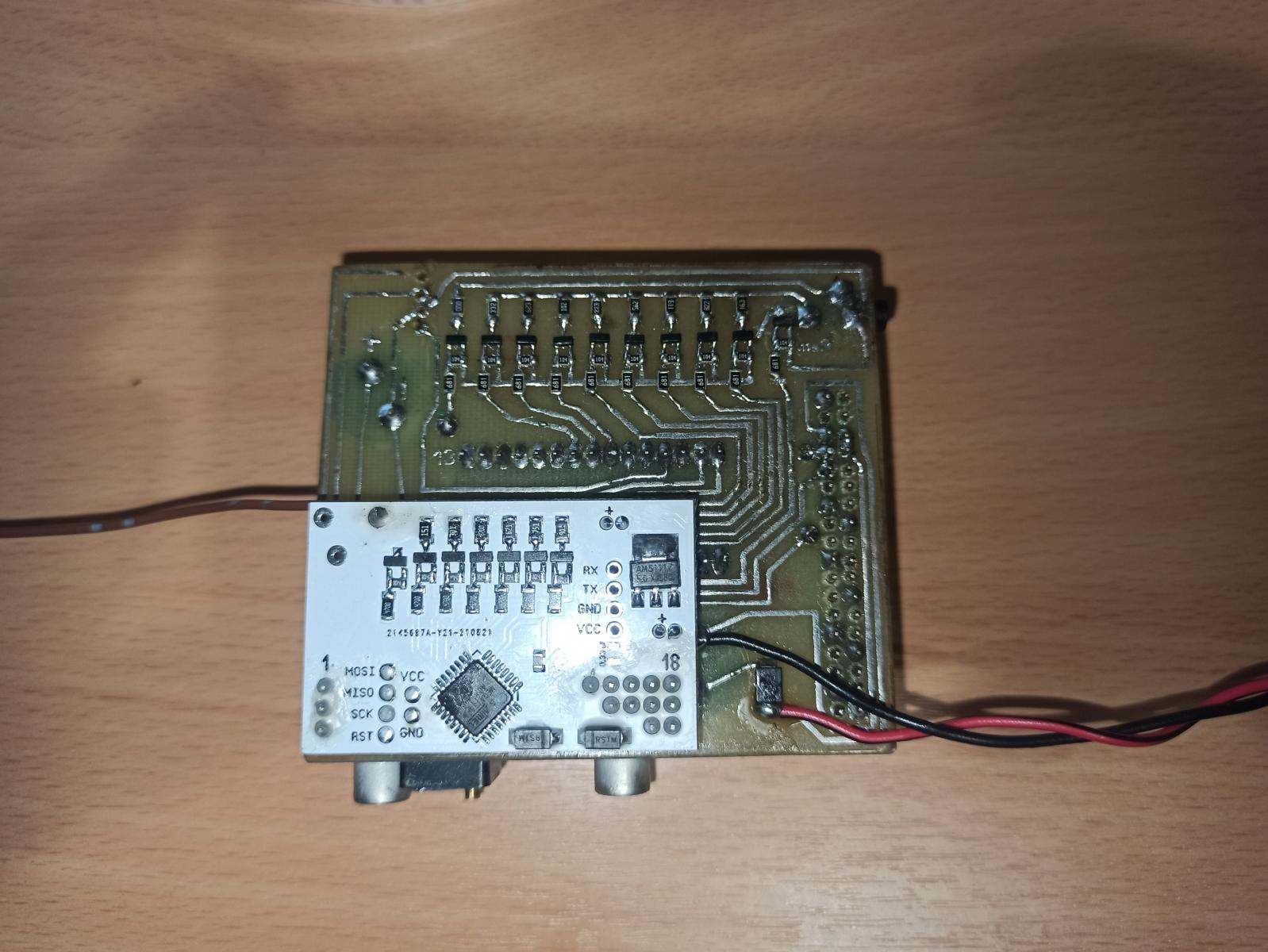

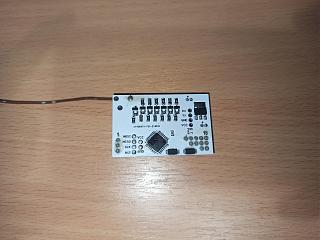

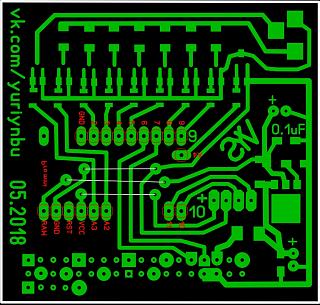

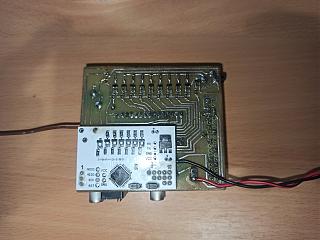

и на Arduino Mini 65*62мм,
Последняя имеет более компактный размер, но она еще, на стадии тестирования, так как код пришлось немного перелопатить и менять разводку. Как будет себя вести не известно.
В общем все это дело подключается в разъем вместо штатного телефона, при таком подключении не нуждается в дополнительном питании так как все необходимое есть на этом разъеме. ))) Так же у кого нет там фишек, можно подключить к фишке штатного мафона , клавиатуры или моника, везде где есть провода шины.
Так что все реально если очень сильно захотеть.
