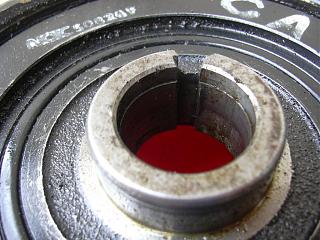

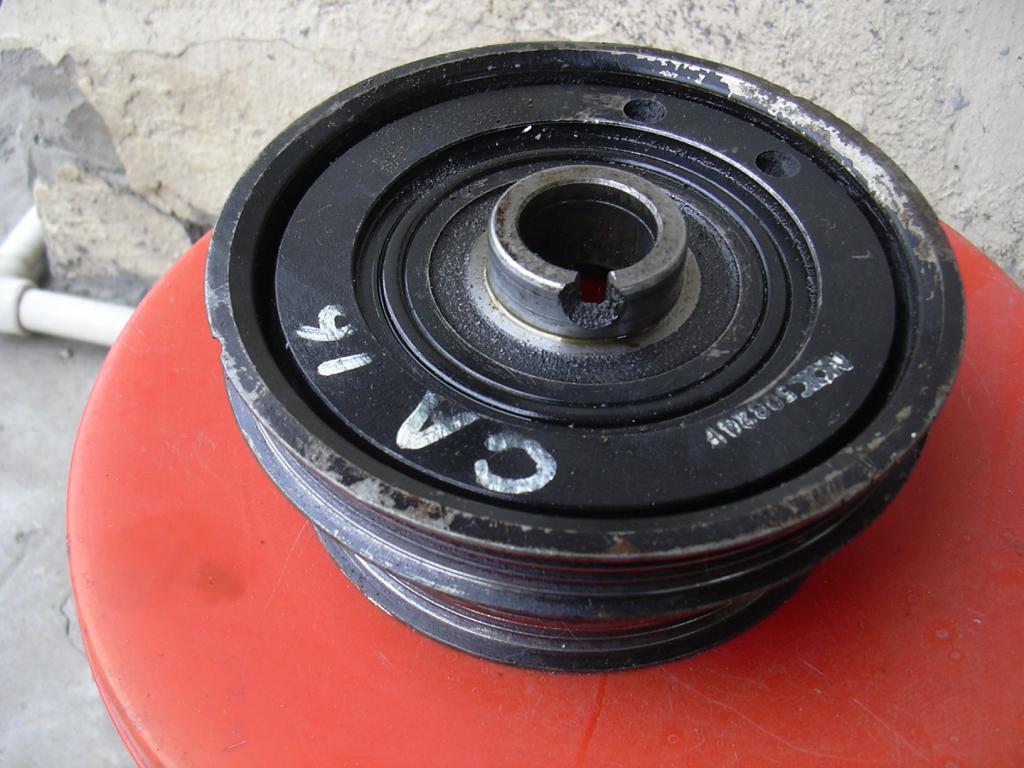

Поменял сальник, начал набивать шкив через деревянную проставку, сел с натягом. Утром обнаружил ремни в масле. Вскрытие показало, что лопнул шкив. Проблема со шпонкой и посадочным местом

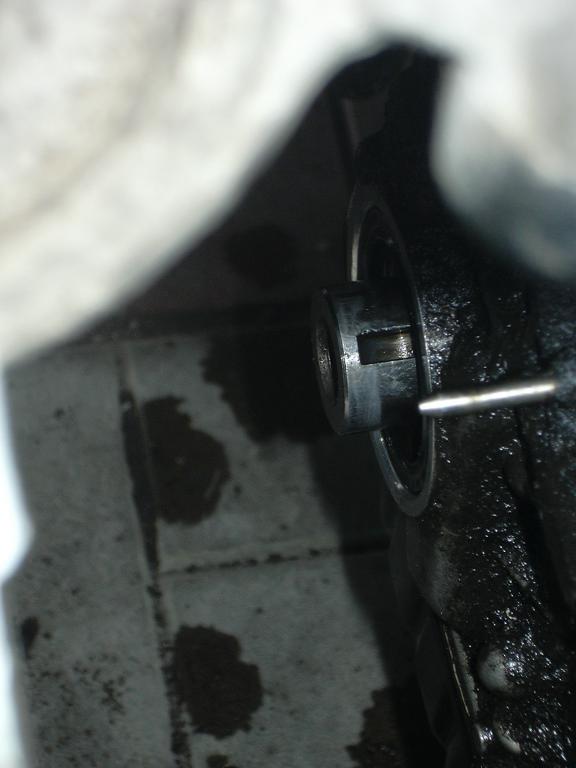

На первом фото видно, что верхняя кромка посадочного места шпонки имеет заусенцы, которые мешали шпонке перемещаться. Можно ли ее слизать надфилем? Все ли шпонки стандартные и имеют одинаковую высоту, или надо ее дорабатывать? Должна ли шпонка быть наклонена вперед при установке шкива?
можно, но если шпонка только не садится полностью в свое место..перемещаться она там не должнаСообщение от Aseveda
ну это примерно как гайки -все ли гайки имеют одинаковые отверстия и резьбу в них? и надо ли дорабатывать гайку если она не накручивается на резьбу?
шпонка там сегментного типа верхняя ее грань должна быть строго параллельна поверхности вала, ни каких наклонов вперед назад не должно быть...
з.ы. такая куча вопросов элементарных как ты шкив то насаживал не зная этого?
Все бывает в первый раз. Посадочное место чистое, а при насаживании вала шпонка наклоняется вперед. Я думал, что если она имеет нижнюю полукруглую часть, то при насаживании работает как качели. Не становится она параллельно. Уменьшать ее высоту?
- - - Добавлено - - -
Она садится в свое посадочное место, но получается выше, засчет этого ее перекашивает вперед
и что даст уменьшение высоты? если она сегментная ее верхний срез путем "качания" шпонки как раз и выставляется параллельно валу..а вот если высота не соответствует то тут надо или шпонку нужного размера или эту перетачивать, но одновременно проверить как входит сегментная часть в проточку вала,должна без зазоров и соответствовать радиусу проточки.
интересно, а зачем забивал шкив то? он должен спокойно заскакивать сам...
сам он даже без шпонки не садился, Проверил сначала без шпонки. Потом через деревянную проставку несколько несильных ударов молотком сделал.
Aseveda, мАлАдца!
пятак из кармана ушел на разборку и сальник.
- - - Добавлено - - -
делал по этой ссылке http://www.primera-club.ru/f/baza-zn...-kolenvala-kv/
15. Ставим шкив, через пробойник подходяшего диаметра вбиваем его до того момента пока он не перестанет садиться. И закручиваем болт шкива.
Aseveda, я ничо не забивал. у меня так сел, не до конца правда, потом болтом притянулся. во всем меру знать надо, а ты долбил небось что есть мочи?
Если бы спросил раньше, то не сломал бы шкив. Большая ошибка ставить ее с уклоном к шкиву, он действительно срабатыват как "качель", но в не нужном направлении и ломает шкив.
