    Замена Xanavi на обычный климат контроль. Р11 Японец

    Всем доброго времени суток!!!
    Предыстория такова, вот уже полгода мучаюсь с нестабильной работой Xanavi multi AV system и всё бы ничего, но не обнаружив у себя в багажнике ТВ тюнера я полностью убедился в её бесполезности и принял решение что от этого телека надо избавляться мешало только то что на Xanavi завязано управление климатом. Облазив интернет я понял что инфы не так уж и много по примерам ВОБЩЕ НЕТ!!! Но зато узнал что эта проблема легко решается на Лауреле поскольку в косе у них есть провода для свапа климатов(удобно).

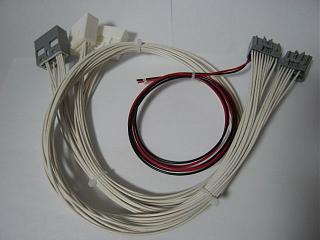

    Загоревшись идеей что где-то там и на наших машинах есть эти фишки я снял панель полностью, но вот не задача, фишек там НЕТ!!! Я снова в инет за инфой и на одном японском сайте(типо нашего drive2) я нашёл отчёт как один японец желая поставить более лучший навигатор менял свою xanavi на обычный климат. Списавшись с ним я узнал что это вполне привычное дело и для этих целей продаётся переходник проводки стоимостью 7000 йен (вот так вот всё просто).Замена Xanavi на обычный климат контроль. Р11 Японец-p1.jpg
    Bот только японец мне попался далеко не электрик и на просьбы прислать распайку этого переходника он ответил что всего лишь купил и поставил а в подробности он не лез и лезть не хочет. Но даже такая информация меня очень порадовала и я тут же рванул на разборку и приобрел обычный климат от примеры за 800 р. + в придачу мне дали фишки к нему в последствии оказалось что фишки именно от примеры! поскольку такие климаты ставятся на sylphi, avenir и другие ниссаны, причем цвета и количество проводов разное!!!
    В общем было принято решение сделать этот переходник самому потому что тащить его с аукциона японии долго дорого и бессмысленно.
    Принцип управления климатом с ксанави и без:
    1 ксанави--блок расшифровки управления--- печка
    2 блок управления---печка
    Соответственно нам надо избавится ксанави и блока расшифровки управления заменив их простым блоком управления климатом
    Делается это таким образом:
    1. снимаем декоративную панель с копками аварийки и обогрева заднего стекла
    2. изымаем ксанави и на белой фишки позваниваем три нужных нам провода( +подсветки, +от зажигания и +постоянный) удлиняем либо достаём их из косы(кому как удобней я удлиннил)

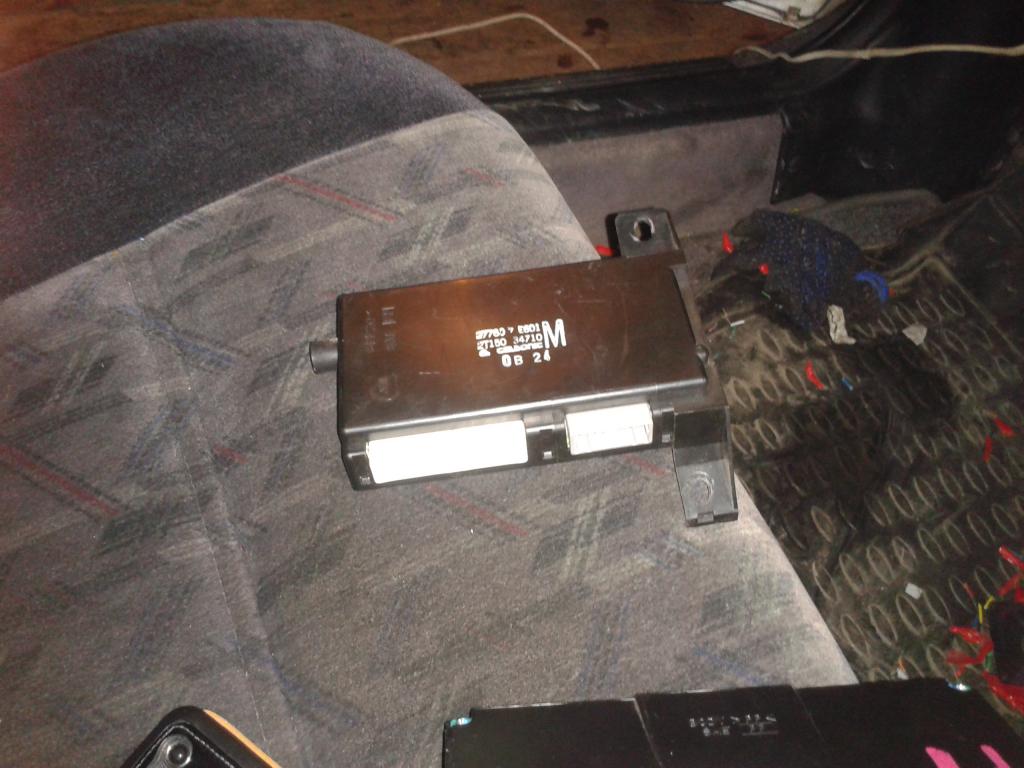

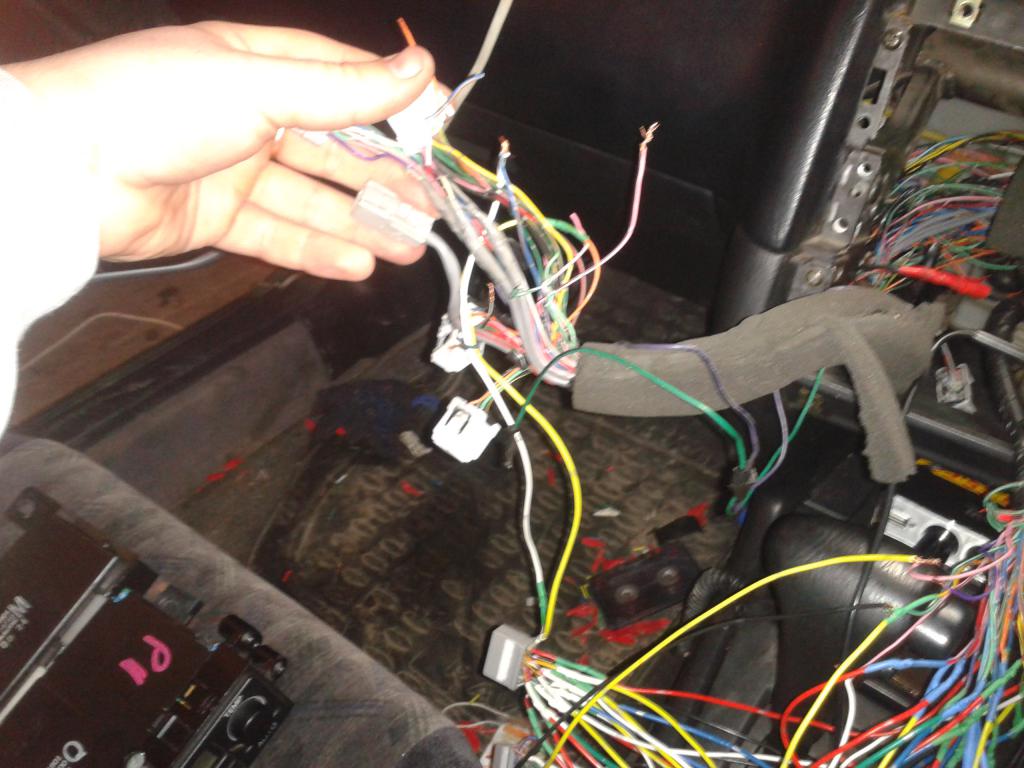

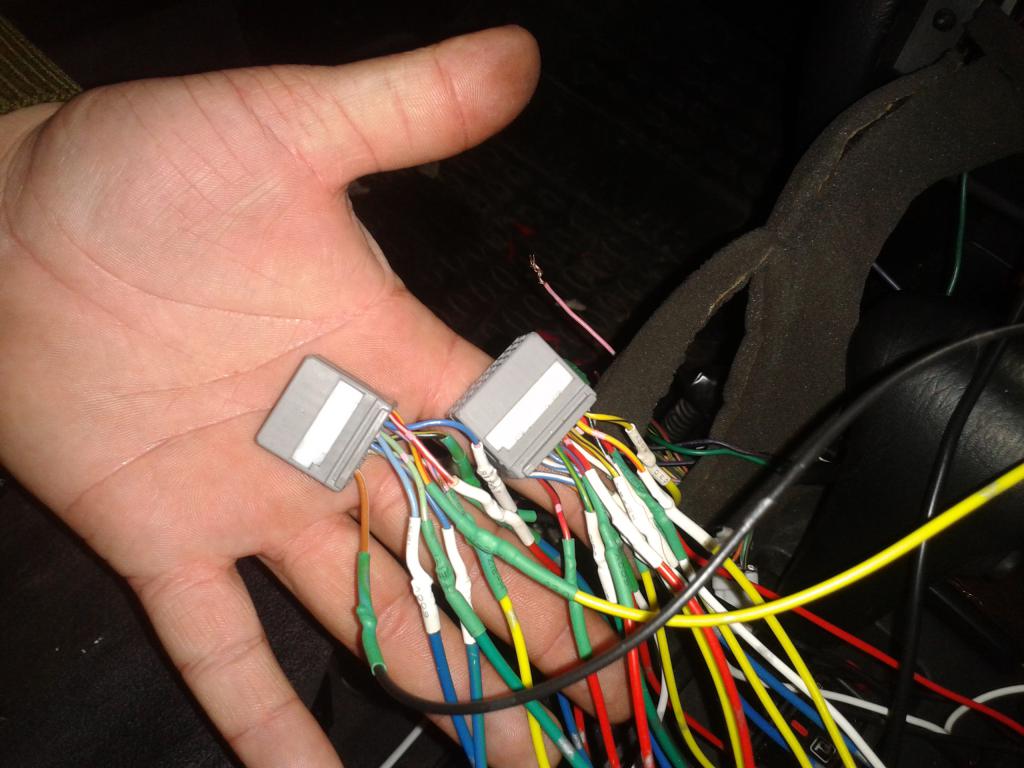

    3. возле печки прямо за магнитолой стоит черная коробочка в которую приходят три фишки(две белые и серая) именно эти фишки нам нужны, наверное можно изловчится и снять их не извлекая сам блок, но я пошёл другим путём, снял тунель и изъял её полностью.

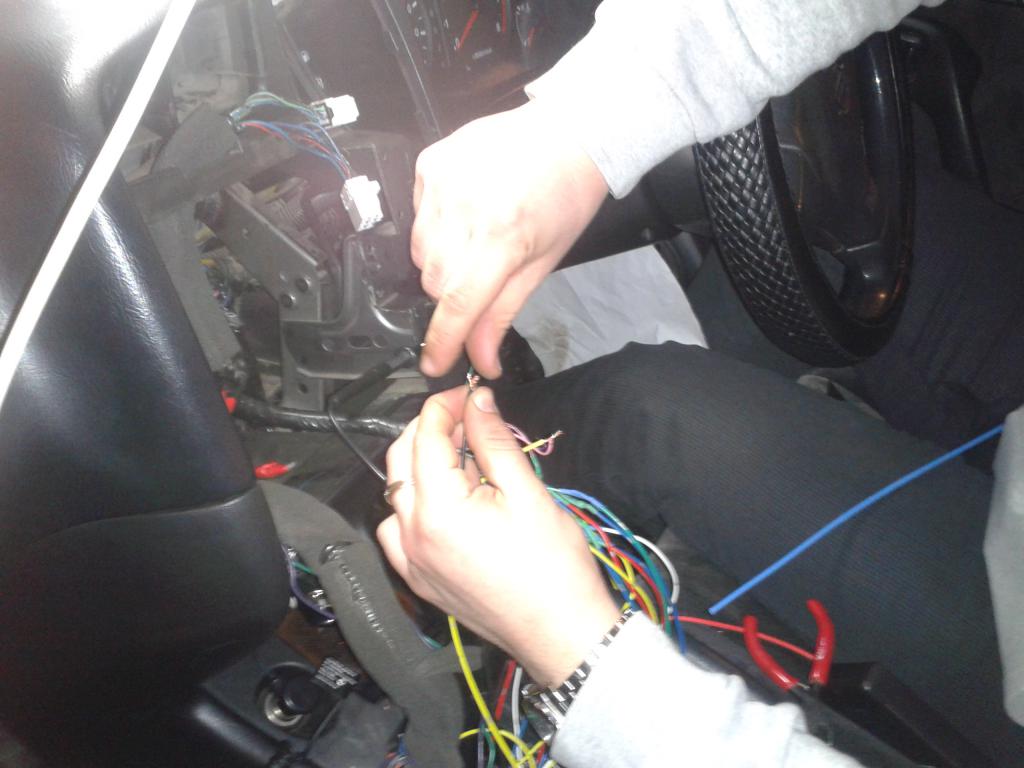

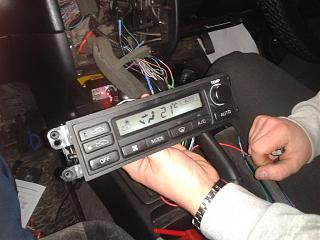

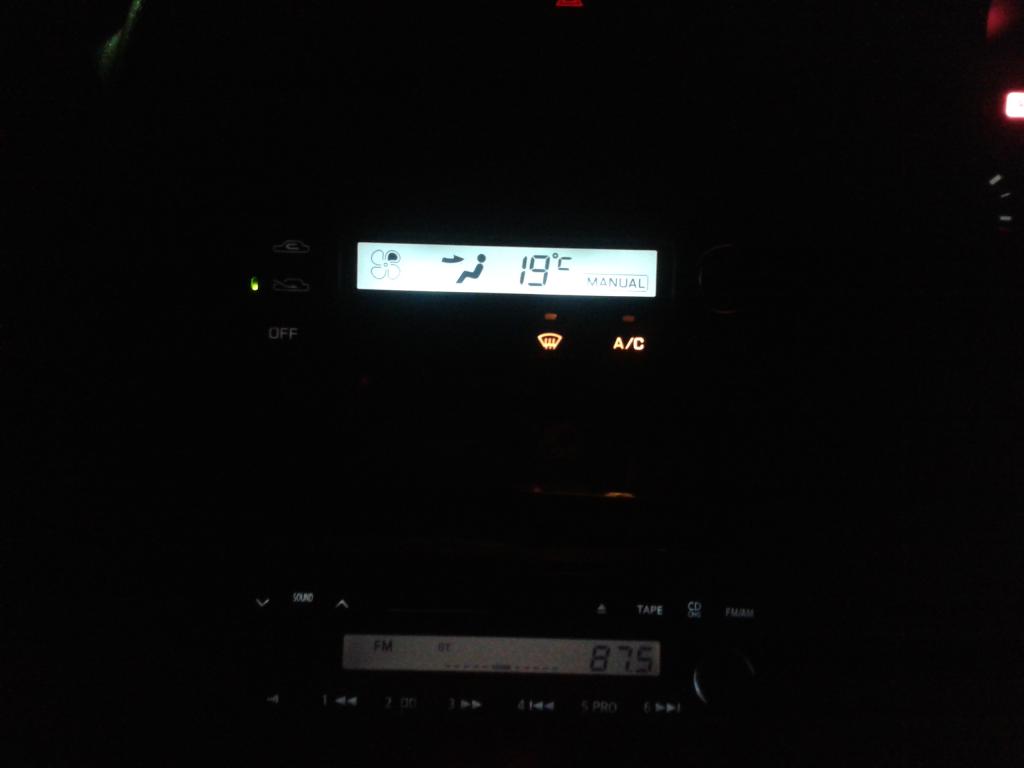

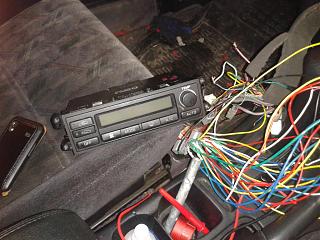

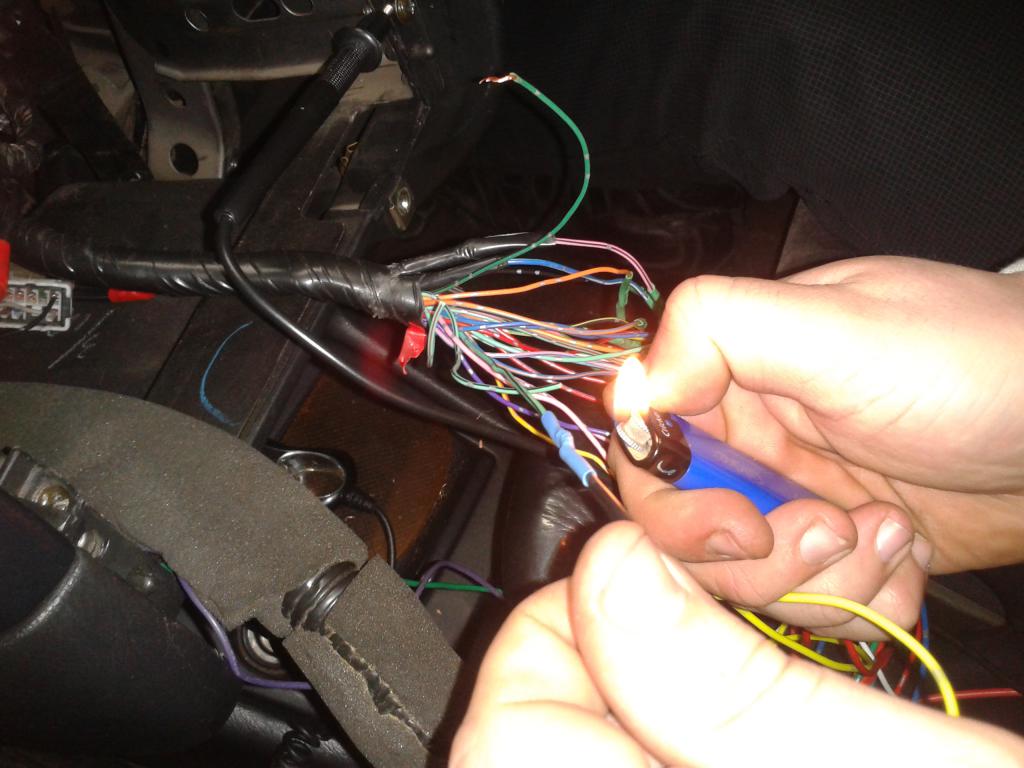

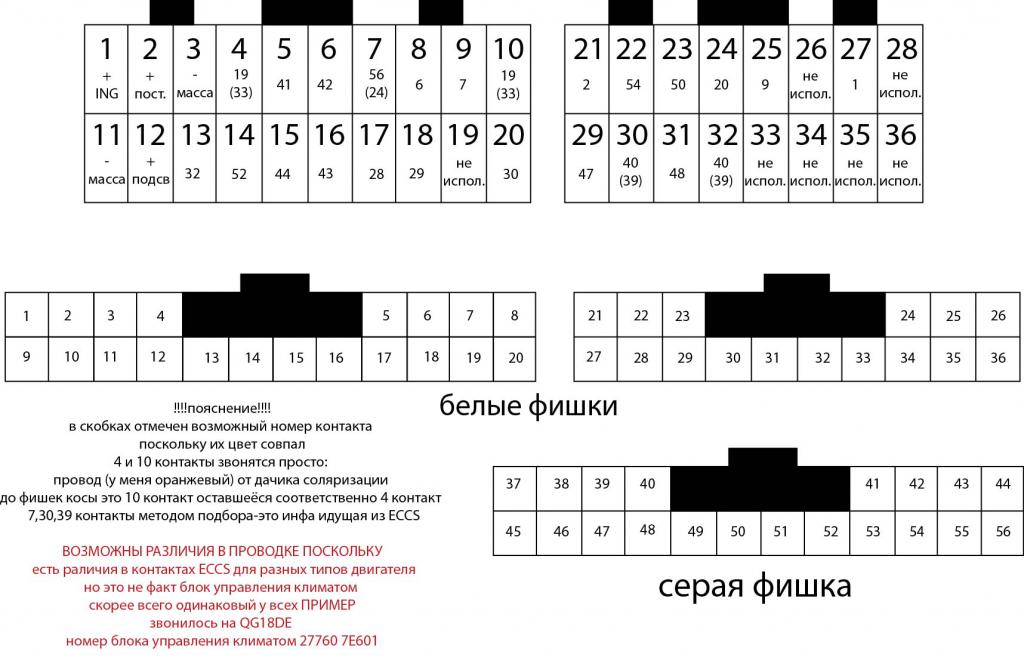

    4. далее дело техники, соединяем провода по схеме включаем и радуемся !!!

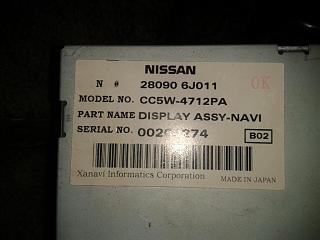

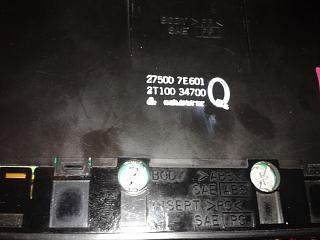

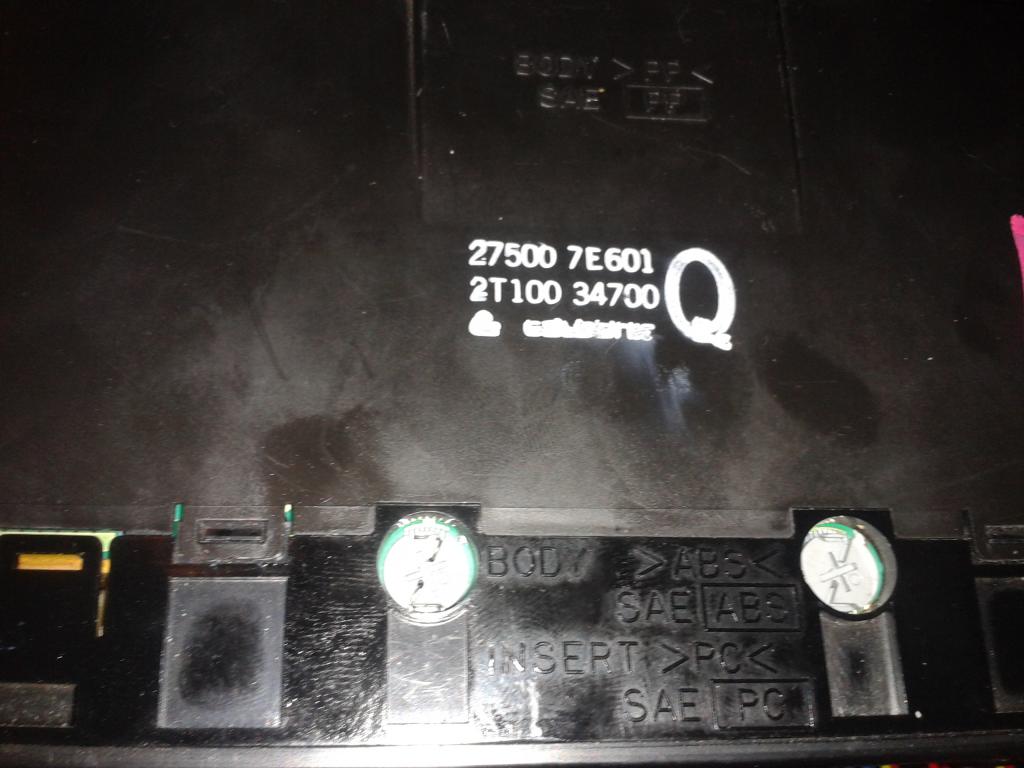

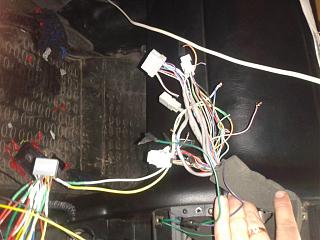

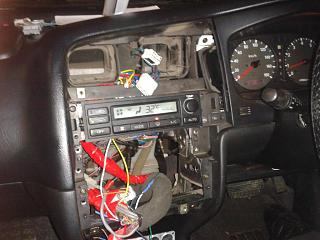

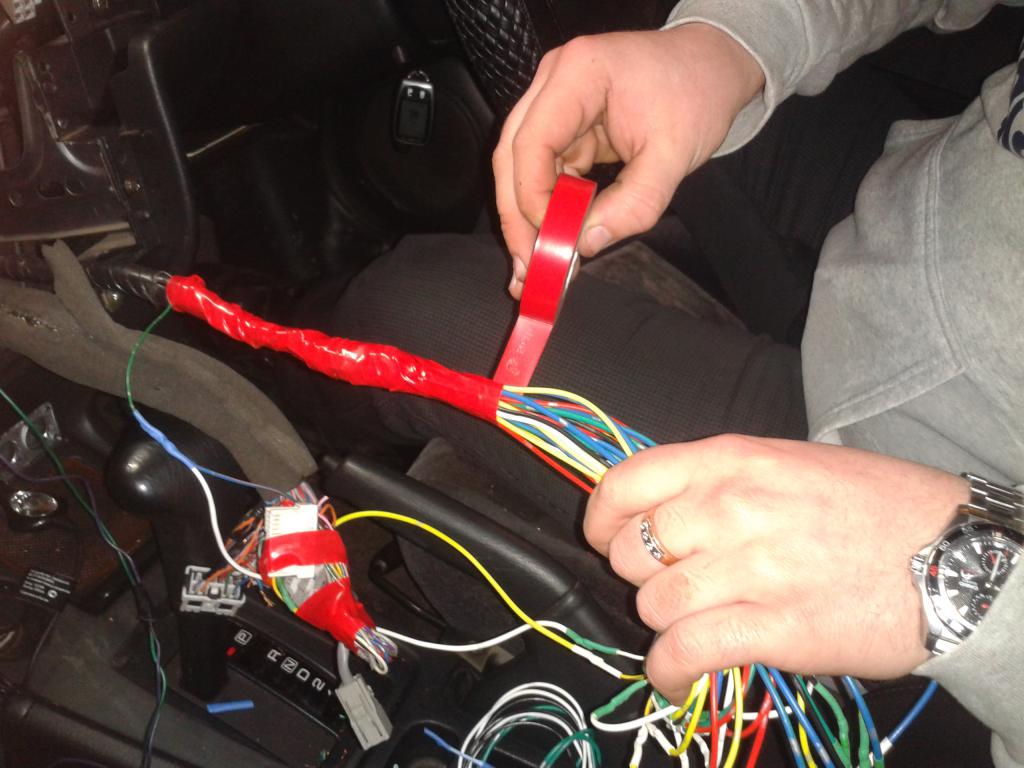

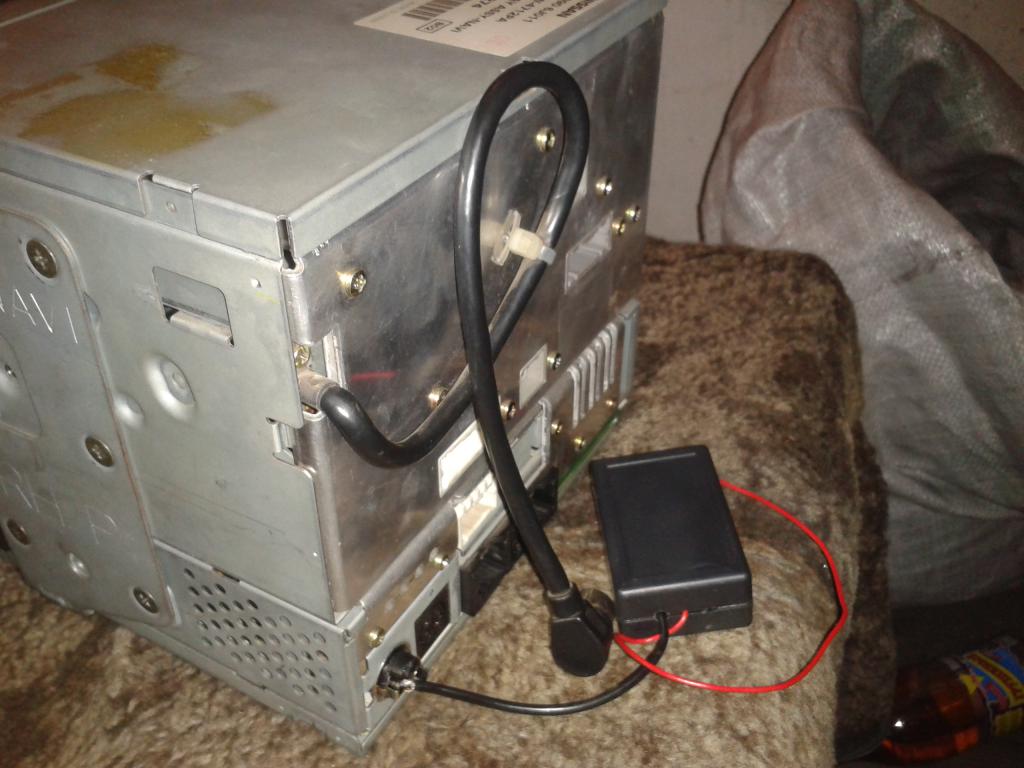

    Замена Xanavi на обычный климат контроль. Р11 Японец-.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.31.57.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.32.07.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.32.16.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.32.32.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.32.48.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.33.14.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.33.24.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.34.20.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.34.41.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-20.58.41.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-21.17.37.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-21.17.46.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-21.17.58.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-21.30.49.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-21.34.17.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-27-22.32.39.jpg
    !!!ВАЖНО!!! на коробку управления климатом, ту что в паре с ксанави идёт провод от стеклоподъёмников зачем это сделано не знаю, но если на него не подать +12 от зажигания (именно от зажигания в противном случае они будут работать постоянно) то можно долго искать причину их неработоспособности, я даже накладку с двери снимал, а потом случайно, прозванивая оставшиеся провода услышал включение релюхи, той которая по моему мнению позволяет закрыть окно при выключенном зажигании.цвет провода, если мне не изменяет память, зелёный, но может быть и зелёный с чёрной полоской.
    Последний раз редактировалось EMG; 30.01.2013 в 22:41.

  2. #2
    EMG
    Автор темы
    Цитата Сообщение от irod12 Посмотреть сообщение
    Мафон как инсталлировал обязательно сфотай
    В общем купил сегодня карман 1 din с крышкой чтоб прикрыть дырку в панели пока не обзаведусь нормальным 2din аппаратом, а входе примерки выяснил что образовавшееся пространство немного больше чем стандартный размер 2din, хотя наверное стоило и так догадаться ведь на машины где изначально стоит обычный климат ставится немного другая декоративная панель в которой есть ребро делящее одно большое отверстие на два стандартных. Но это не беда я решил что пока ни чего заказывать не буду а просто заклею эту щель самоклеящимся молдингом черного цвета. По поводу инсталляции всё просто буду ставить карман отфотаю и выложу. Ещё заменил лампы подсветки кнопок в климате на красные диоды стало куда забавней чем стоковая подсветка.

  3. #3
    EMG
    Автор темы
    спасиб

    - - - Добавлено - - -

    Цитата Сообщение от irod12 Посмотреть сообщение
    Мафон как инсталлировал обязательно сфотай

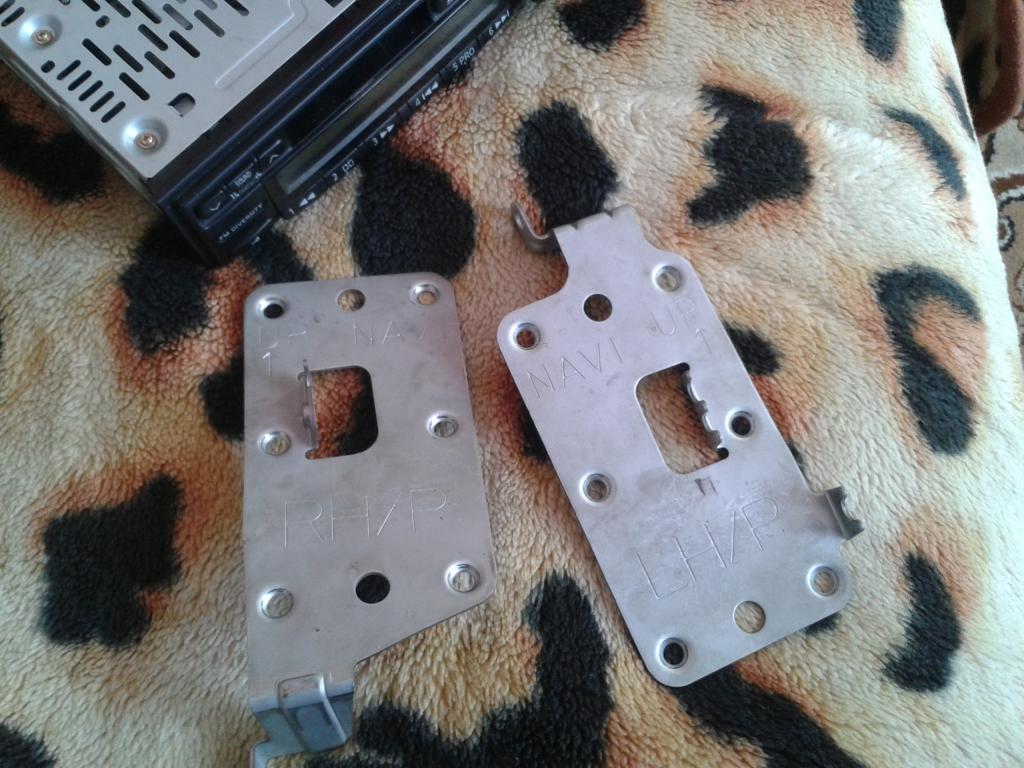

    ответ на вопрос по инсталляции: ксанави вместе с майфуном держатся на двух железных боковинах

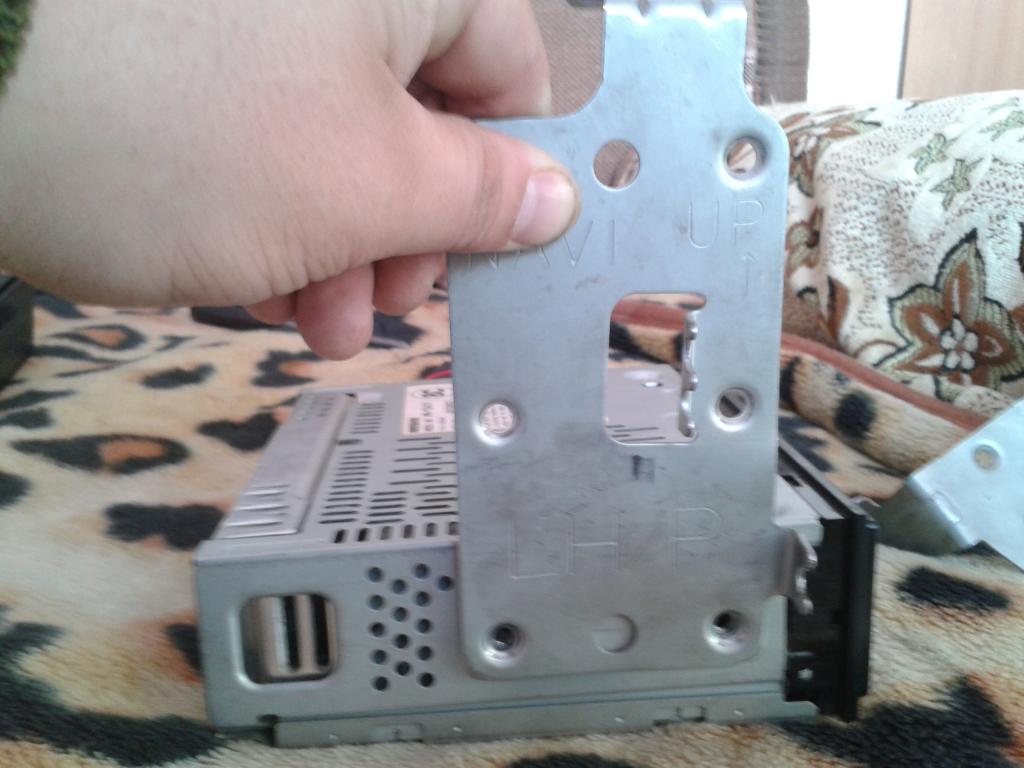

    Замена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-13.29.09.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-13.30.01.jpg

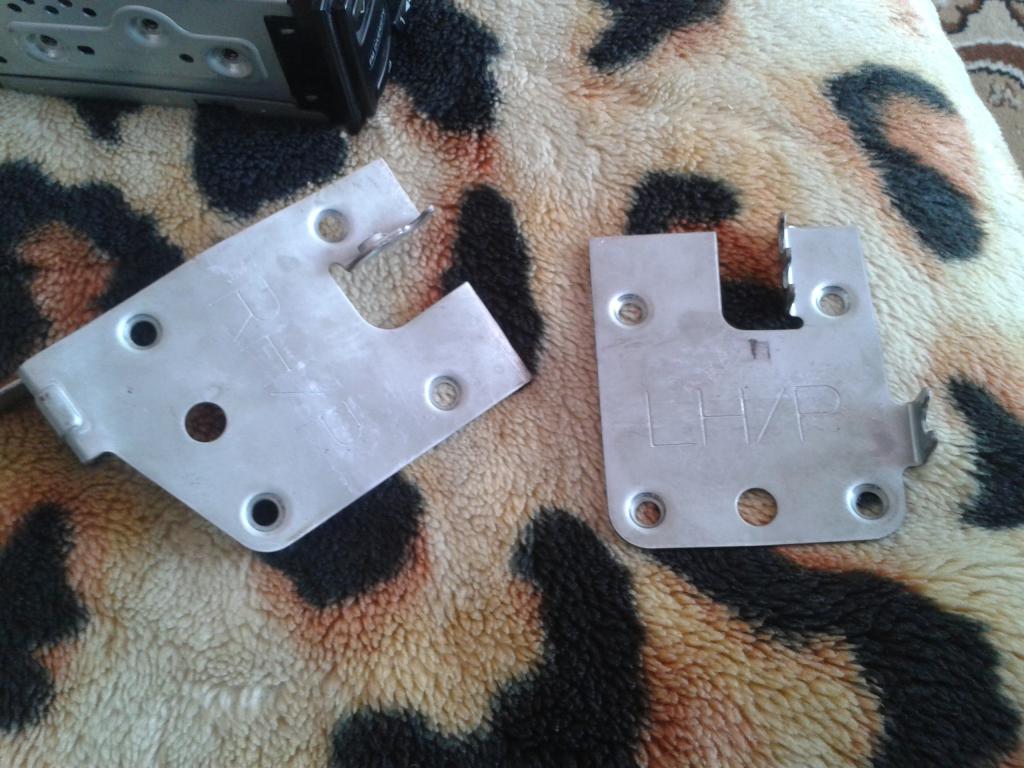

    на них написана сторона установки и направление вверх. Отрезаем их по боковые крепления
    Замена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-13.41.42.jpg

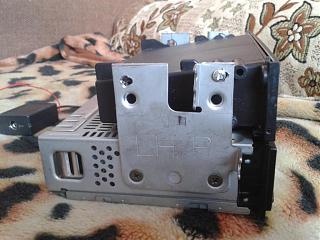

    в итоге мы имеем крепления для шахты майфуна либо других устройств осталось только просверлить отверстия в нужном месте. Я установил стандартный 1din карман чтоб на время прикрыть образовавшееся отверстие до покупки норм. мультимедийного центра
    Замена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-15.30.05.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-15.30.11.jpg

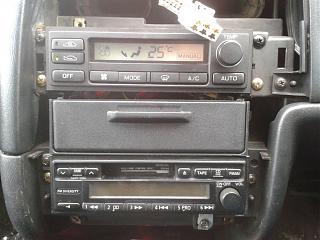

    при установке в панели между устройствами образуется щель т.к. декоративная панель у моделей с ксанави и без отличается наличием ребра закрывающего эту щель
    Замена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-15.40.40.jpg

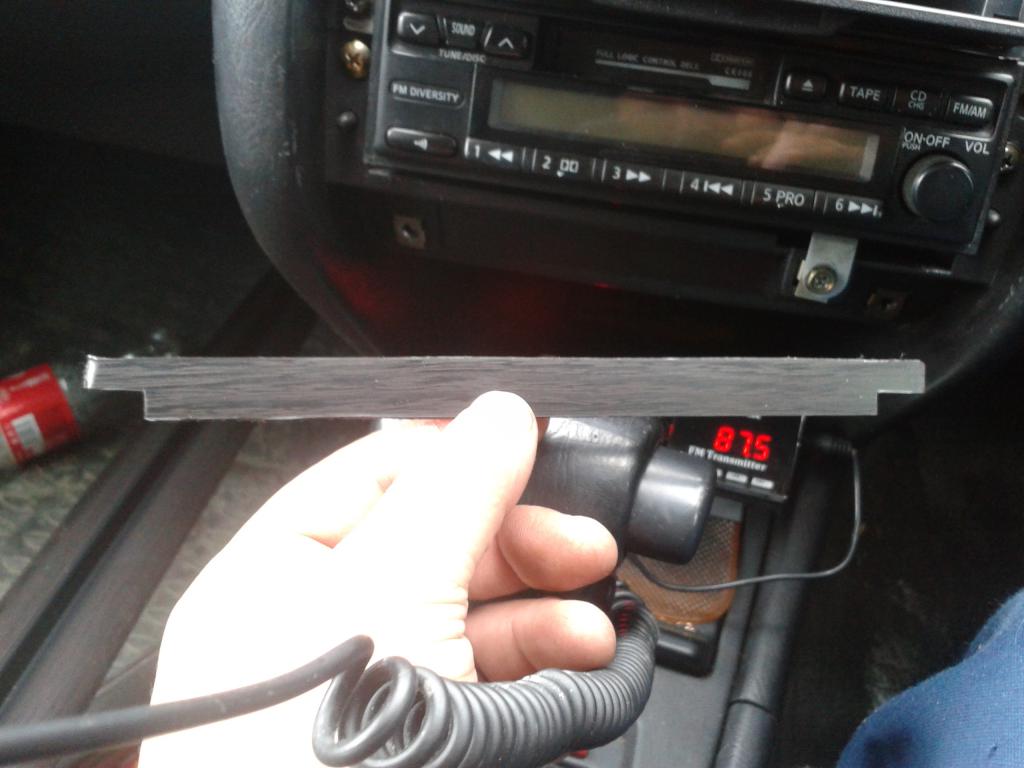

    Я решил не заморачиваться с покупкой новой панели. у меня оставался кусок плинтуса с кабель каналом черного цвета я снял крышку кабель канала и вырезал из него вот такую деталь
    Замена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-16.05.52.jpg

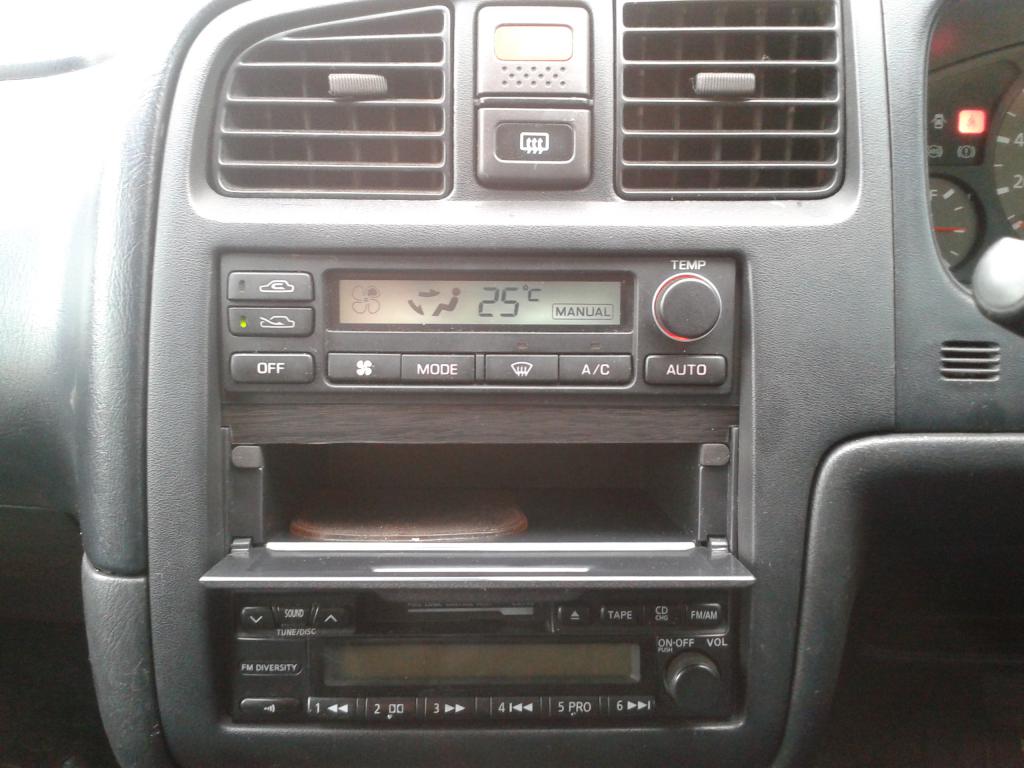

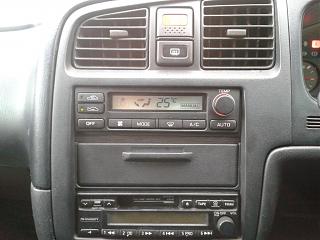

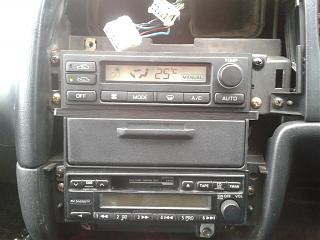

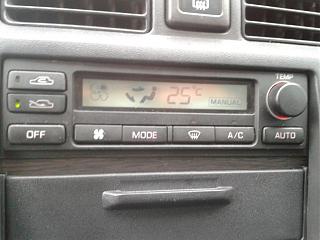

    сзади приклеил двухсторонний скотч. Ну в общем теперь это выглядит вот так

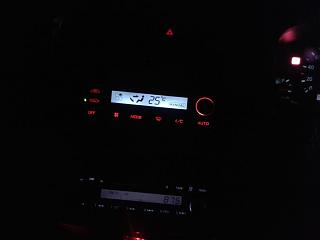

    Замена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-16.07.46.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-16.10.43.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-16.10.58.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-16.11.12.jpgЗамена Xanavi на обычный климат контроль. Р11 Японец-2013-01-31-19.34.09.jpg
    Последний раз редактировалось EMG; 31.01.2013 в 18:52.

  4. #4
    chuprakovalex
    Новичок
    Цитата Сообщение от Amphisbaen Посмотреть сообщение
    +1 таже беда, но пока ни чего не менял.
    а я все поменял работает нашел распайку) на тайском форуме там цвета по англ номер провода только уже которые подключать, и название , неу я весь день разбирался сидел причем сам не электрик , далеко не электрик
    ))

    - - - Добавлено - - -

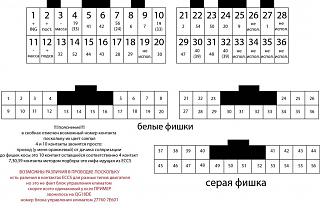

    Вложение 53240 вот распайка
