    Отчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего

    Отчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего света)

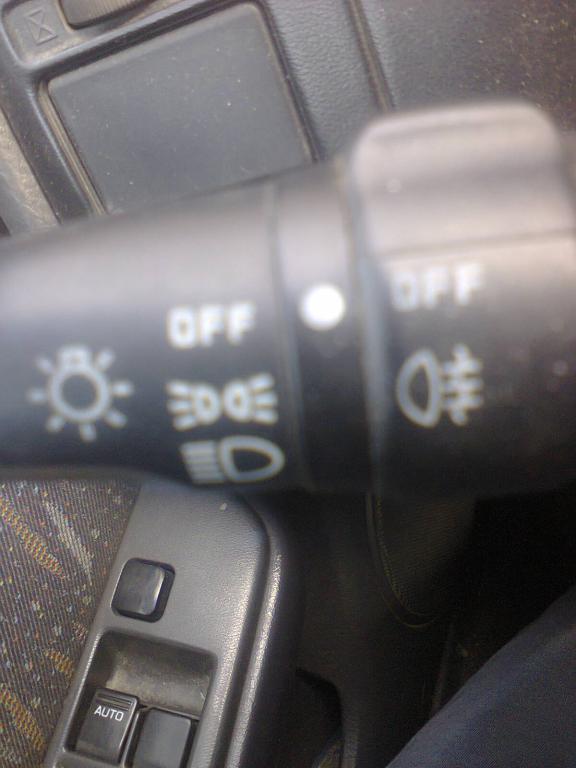

    Сначала габариты и ближний свет включались с небольшим усилием, но через пару неделек такой эксплуатации случилось так, что ручка провернулась с хрустом и больше габариты и свет не включились. Решил разобраться подробнее что произошло, и возможно-ли устранить сию поломку своими силами, т.к. без свету много не поездишь, а на дальнем (если тянуть и держать кочергу к себе, долго не поездишь). Заказывать и искать не разборках- тоже дохлый номер- все только на японцев... В общем решил снимать и смотреть:

    Отчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-1.jpg Отчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-2.jpg

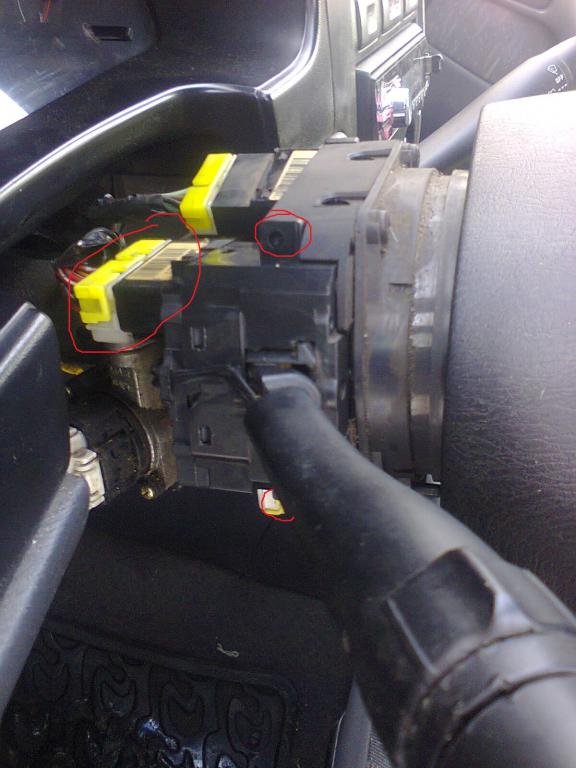

    Собственно снимаем обшивку с руля и снимаем это чудо. Ничего сложного нет: два винта и разъем.
    Отчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-3.jpg

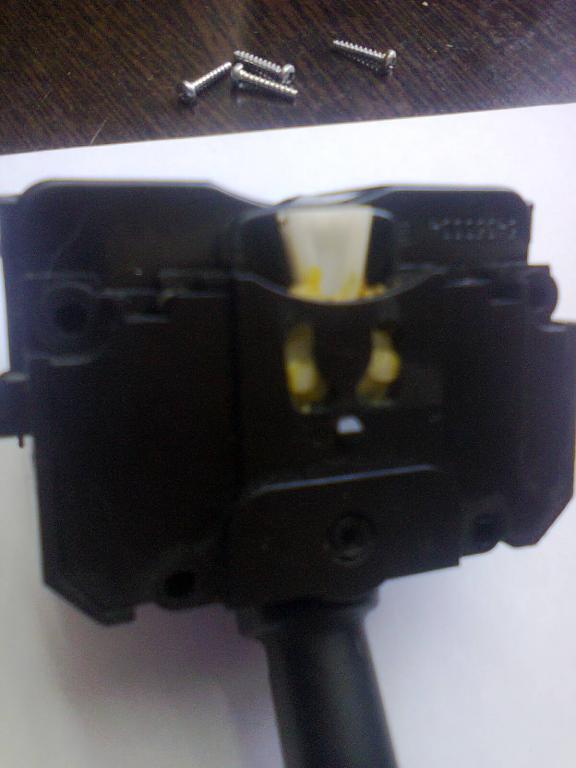

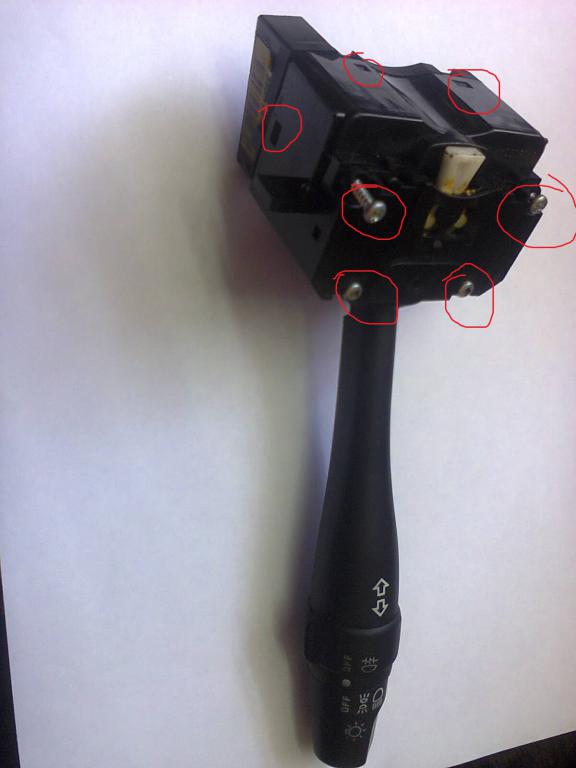

    Дальше выкручиваем винты и аккуратно вскрываем пациента, не повредив защелки
    Отчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-4.jpg

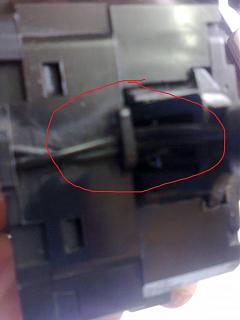

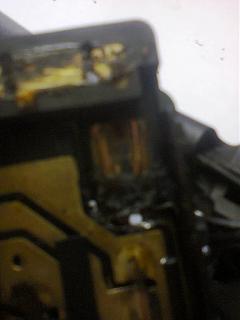

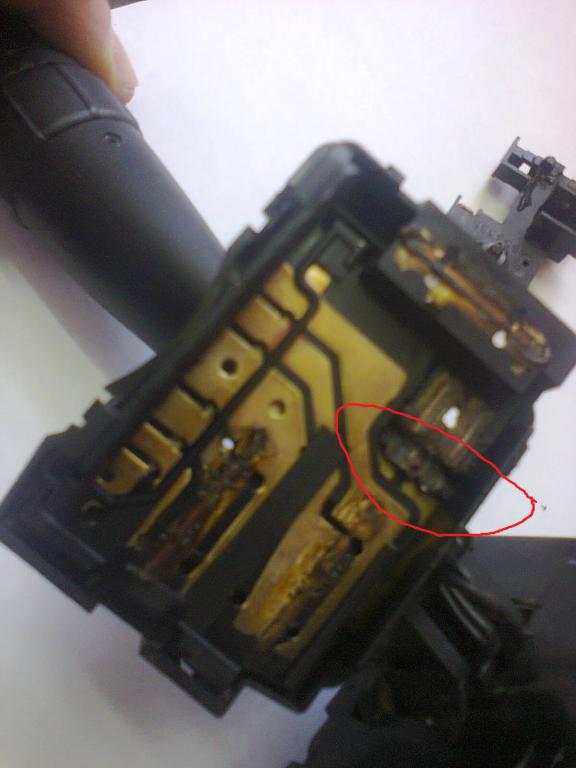

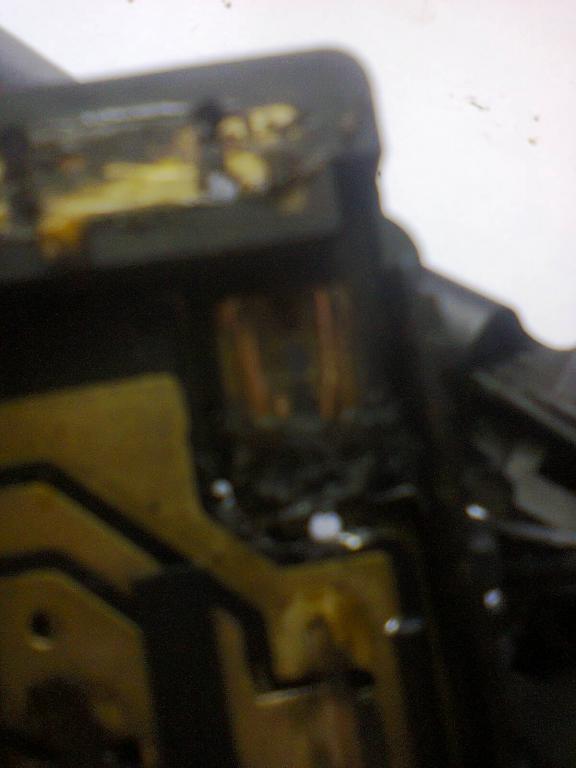

    Собственно все оказалось очевидно- подвижная контактная часть набила "ступеньку" в месте переключения на неподвижной части и тем самым было большое сопротивление (тугое включение), что привело к поломке пластмассового сикелька)) который двигает подвижную часть (передает вращающий момент с ручки переключателя на подвижный контакт).
    Отчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-5.jpgОтчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-6.jpgОтчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-7-2-.jpg

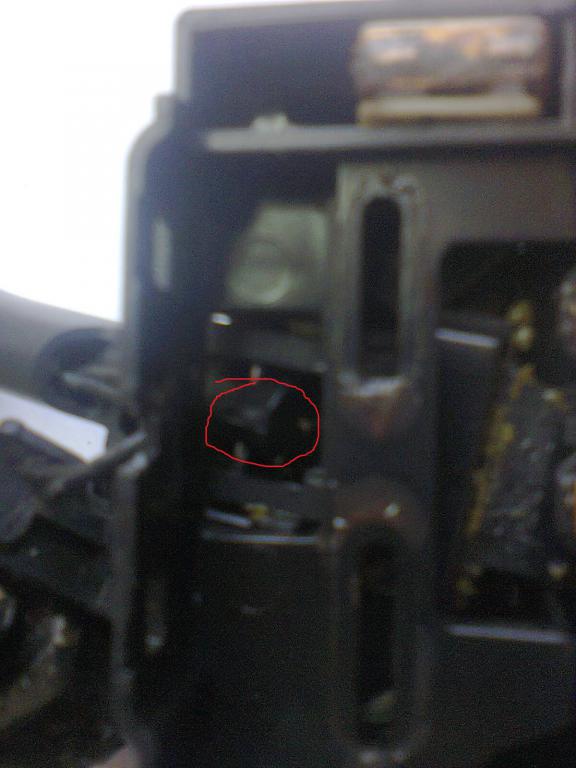

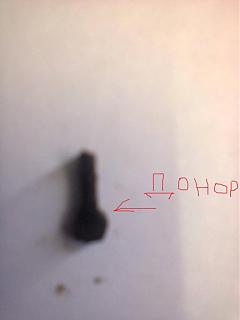

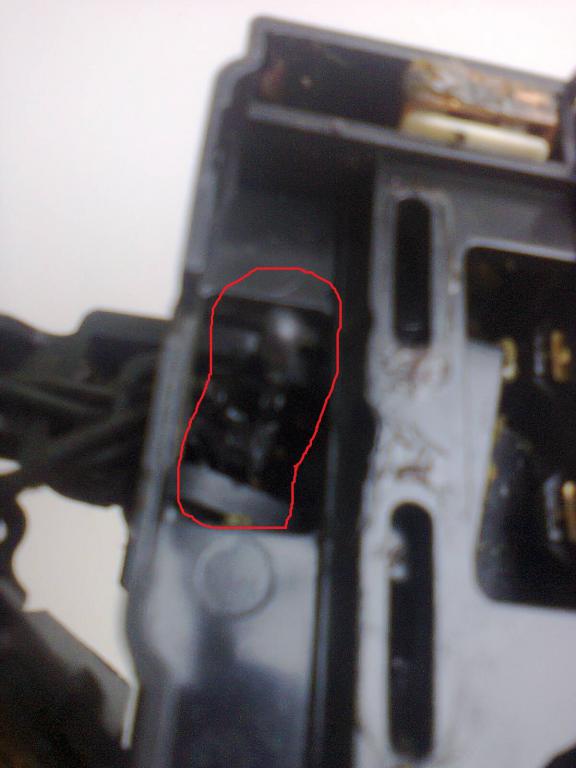

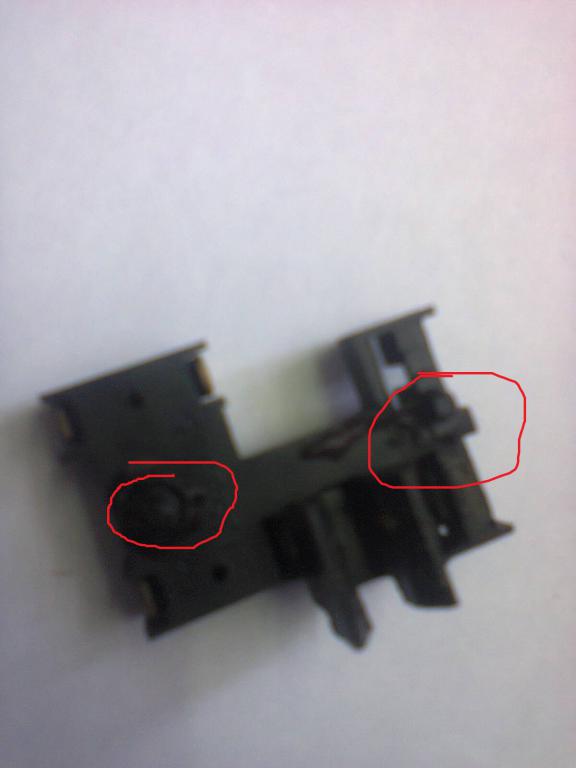

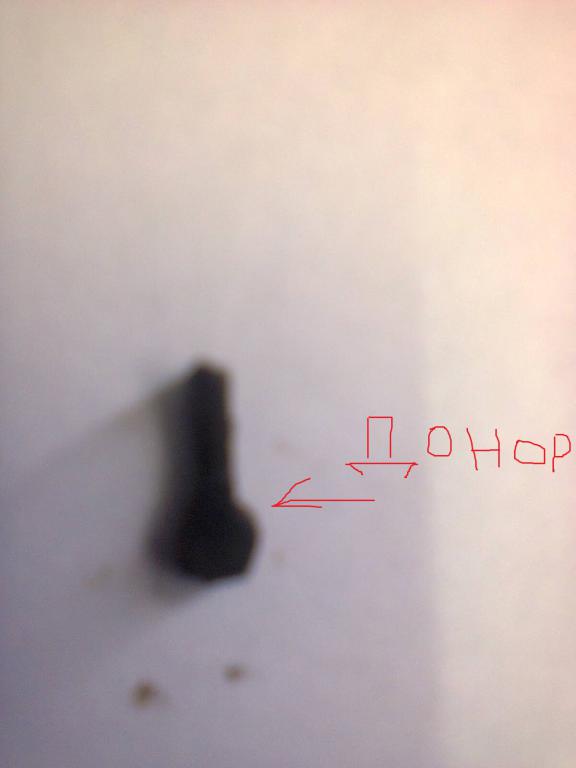

    Было решено наплавить протертый пластик (причина "ступеньки") взяв в качестве донора обломанный сикелек переключателя (клеить его было бесполезно, т.к. после двух безуспешных попыток он опять обломился ). Далее нужно было что-то придумать вместо него. Вплавил кусочек медной жилы из ВВГ кабеля, придав ему соответствующую форму.
    Отчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-9.jpgОтчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-8.jpg
    Отчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-foto0378.jpgОтчет по ремонту переключателя поворотов (включения/ выключения габаритов и ближнего-7.jpg

    Далее все подвижные контакты хорошо смазаны, "полозки" по которым бегает подвижный контакт тоже не забываем помазать. Ну и, конечно, все это дело собираем в обратной последовательности. Наслаждаемся плавным включением,переключением и работой габаритов и ближнего света.
    Прошу прощение за фотографии низкого качества. Но на них все видно.
