Светодиодная подсветка спидометра из RGB ленты

Показано с 1 по 1 из 1
  1. #1
    AlexGT
    Автор темы

    Lightbulb Светодиодная подсветка спидометра из RGB ленты

    Еще отчет http://www.primera-club.ru/f/baza-zn...-priborov-r11/



    Вот замутил подсветку спидометра на п11-120, подсвечивает равномерно и яркость можно регулировать с Инфракрасного-пульта, так же есть возможность выбора цвета (около 15 оттенков цвета)

    Что нам нужно для сборки :

    -Светодиодная RGB лента на 12 вольт с пультом управления цветом длинна 1 Метр. (есть например на ибае)- обязательно ленту брать водонепроницаемую, покрытую прозрачным силиконом , чтобы не закоротило в приборке.

    нужна такая :

    http://www.ebay.de/itm/5m-LED-Strip-...item5d513ee77b

    -Мультиметр, чтобы найти + и - на прибоке ( питалово берем от контактов цоколя родной лампочки подсветки с обратной стороны приборки)

    -Паяльник, нож, отвертка, прямые руки , и конечно терпение


    1. Снимаем приборку
    2.Снимаем с нее стекло и кожух под ним
    3.Откручиваем болтики которые держут приборчики
    4. осторожно вытягиваем приборчики наверх
    5. прокладываем светодиодную ленту (тут важно терпение , лента идет с клейкой лентой на обратной стороне, но наклеивать ее в приборке не обязательно , она и так там впритык ложиться и все отлично подсвечивает), еще очень важно хорошо освещенное рабочее место , чтобы все аккуратно проложить и чтобы приборчики нормально потом сели на свои места .

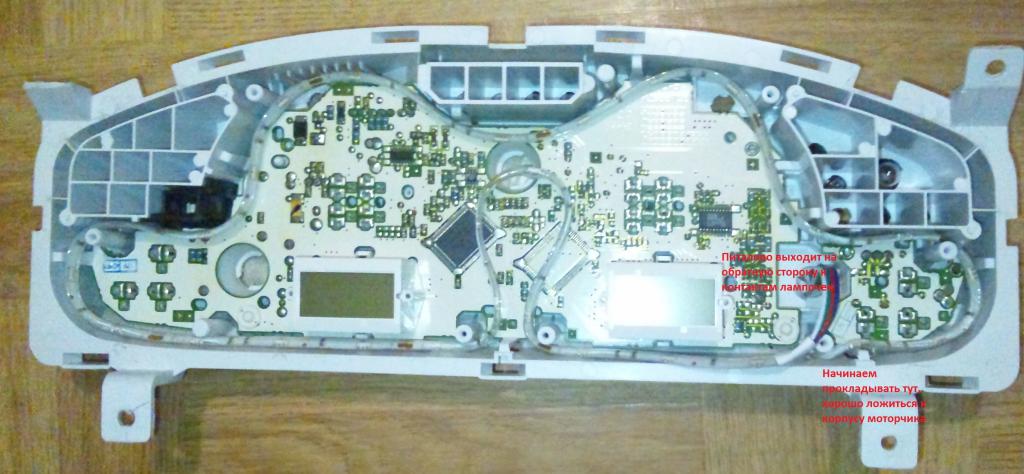

    прокладываем примерно так: Светодиодная подсветка спидометра из RGB ленты-unbenannt.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0753.jpg

    6. Припаеваем питалово к контактам лампочки, Инфракрасный-Сенсор вставляем в отверстие для лампочки индикатора ремней(в нашей машине не задействованно)- позже, ПЕРЕКЛЮЧЕНИЕ между цветами будет осуществляться наводкой пульта на приборку.

    7. Собираем все обратно , подключаем , наслождаемся эксклюзивной многоцветной приборкой !

    ВИДЕО КАК ПОЛУЧИЛОСЬ ВЫЛОЖУ НА ДНЯХ!

    - - - Добавлено - - -

    Название ленты для пробивания через Google, по английски, имменно такую ленту я и установил.

    RGB 5050 waterproof 30 smd/Meter 24 Key controller

    - - - Добавлено - - -

    Не забываем, что к многоцветной, водонепроницаемой RGB ленте нужен обязательно инфракрасный пульт и переключатель к нему на 12 вольт !!!


    - - - Добавлено - - -

    Lёliк, по нашим деньгам гдето 10 евро, у вас дешевле на рынке такая стоить должна, т.к эти ленты в китае производят

    - - - Добавлено - - -

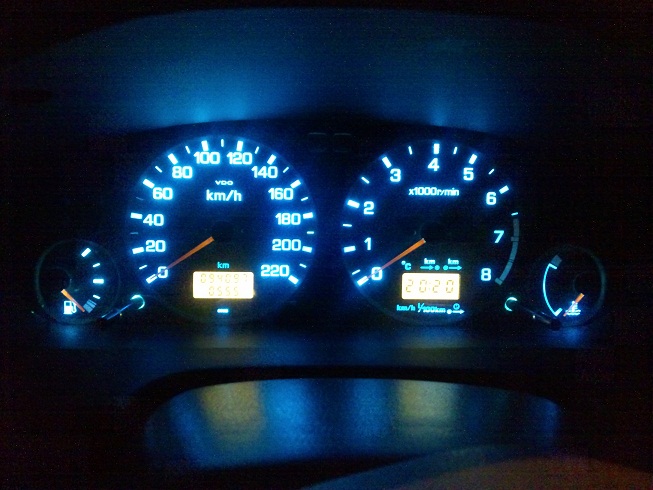

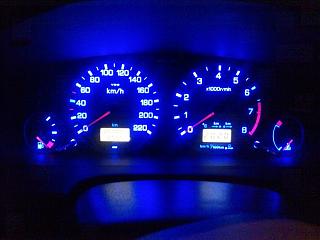

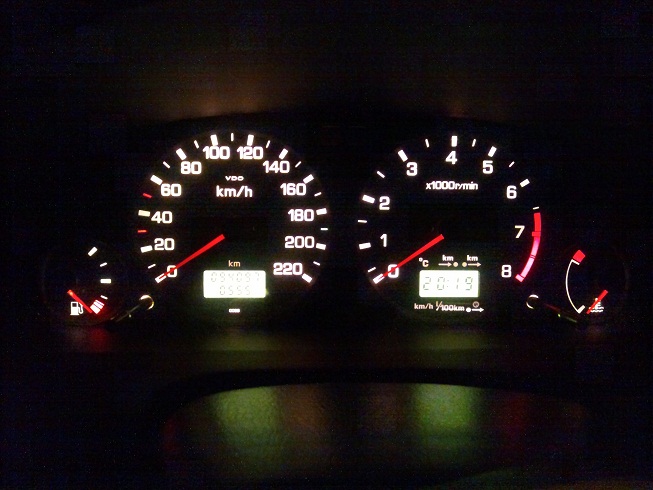

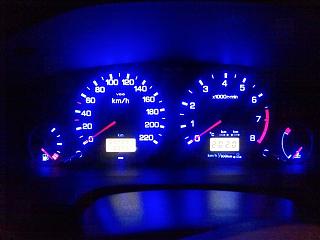

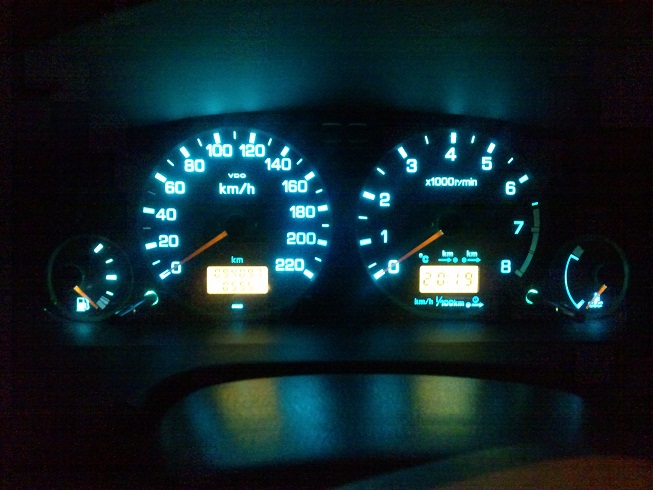

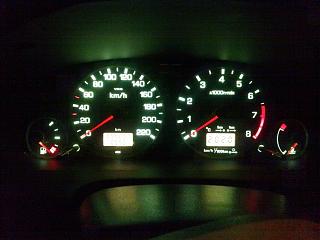

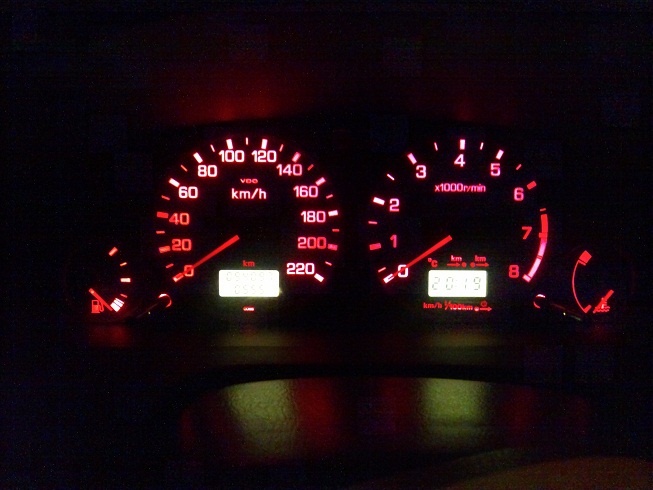

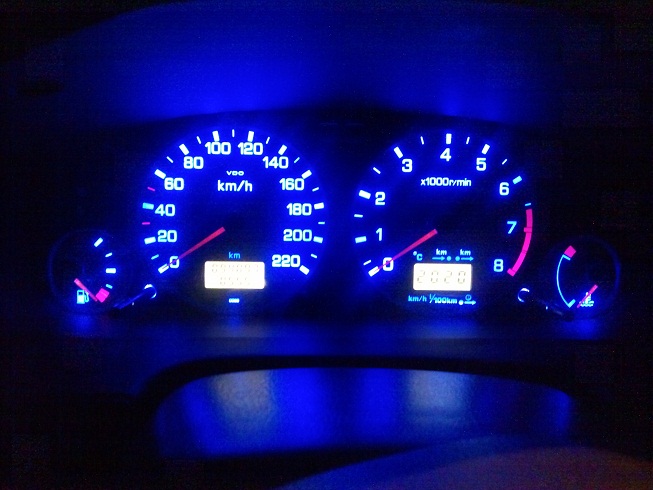

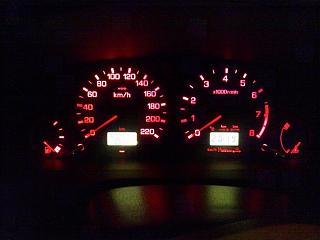

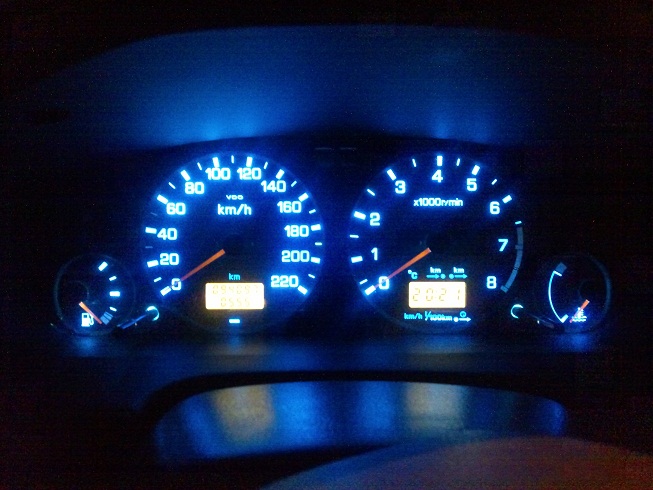

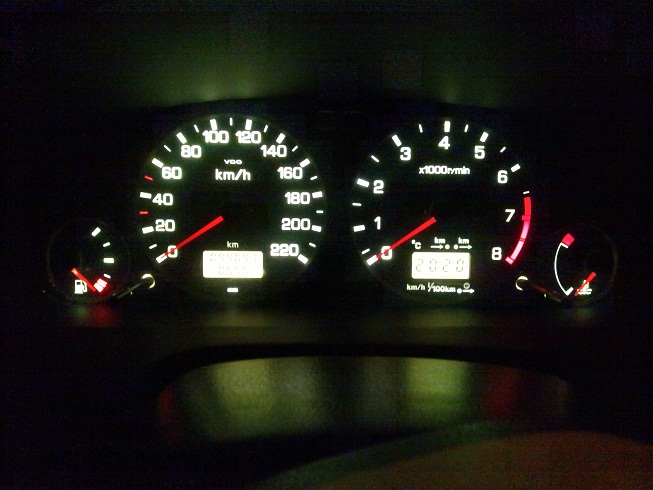

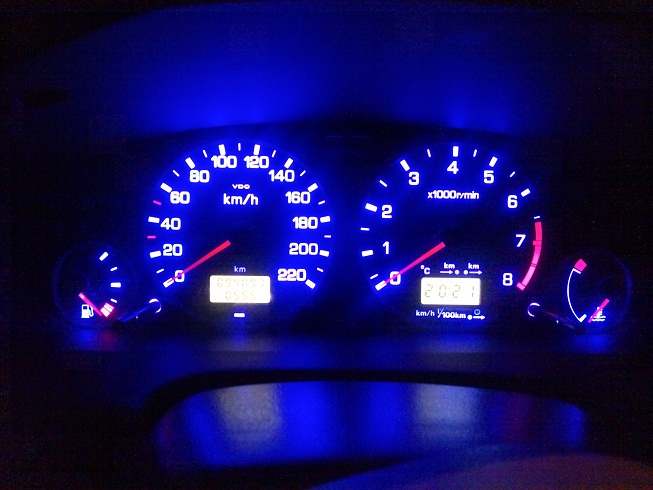

    Светодиодная подсветка спидометра из RGB ленты-dsc_0763.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0771.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0770.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0769.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0768.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0767.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0766.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0765.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0764.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0772.jpg

    - - - Добавлено - - -

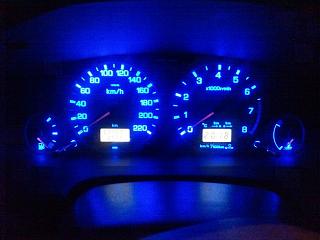

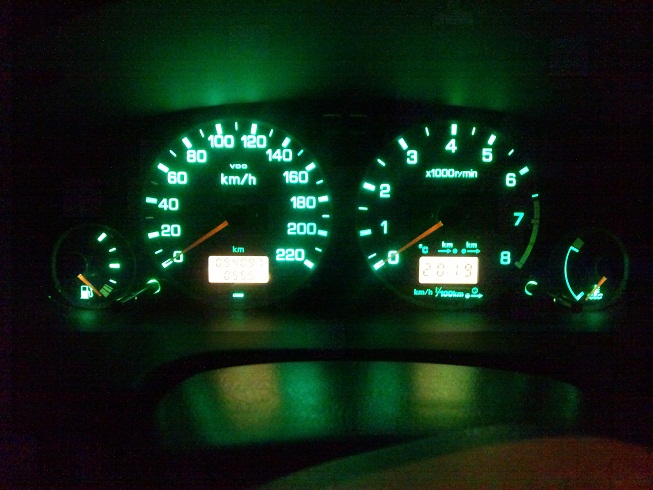

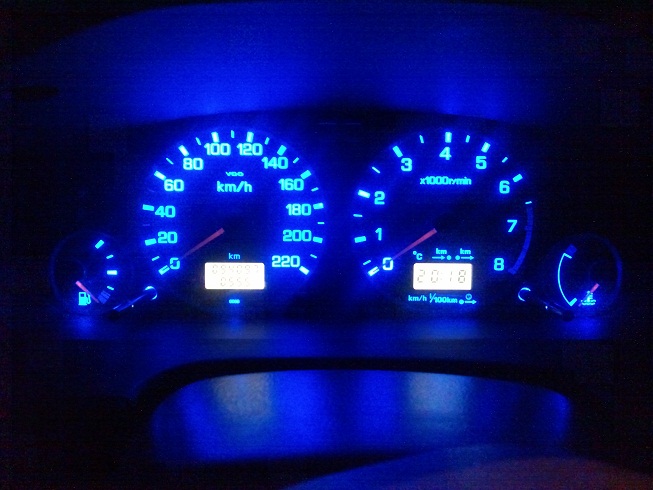

    Светодиодная подсветка спидометра из RGB ленты-dsc_0760.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0761.jpgСветодиодная подсветка спидометра из RGB ленты-dsc_0762.jpg

    - - - Добавлено - - -

    снимал на телефон , он не передает всех оттенков , в реальности гораздо красивее и равномерней смотриться
