Организация линейного входа в штатную голову CY-100 (PN-2419F)

Показано с 1 по 10 из 10
  1. #1
    Мамай
    Автор темы

    Организация линейного входа в штатную голову CY-100 (PN-2419F)

    Делается так:
    Надо:
    1 Паяльник
    2 Тестер
    3 Провод с 3,5 Jack
    4 Отверка, пинцет, кусачки.

    Снимаем голову, снимаем черную морду с магнитолы, снимаем нижнюю железную крышку. Кладем открытой (зеленой) платой вверх и передом к себе. Справа будет длинная дорожка из контактов, там ищем L-out и R-out к ним припаевам соответственно левый и правый канал, землю вешаем на лужёную площадочку (массу). Выводим провод, собираем, находим частоту где ничего не передается, или не находим, результат одинаковый, подключаем mp3 или любой другой источник и наслаждаемся. Громкость регулиируется и с панели и с руля, треки с устройства. Качество звука, если настроить эквалайзер на источнике, довольно хорошее. Так решается проблема МР3 в ПРИМЕРЕ.
    Последний раз редактировалось Мамай; 14.11.2009 в 23:48.

  2. #2
    ROW111
    Хранитель Базы Знаний
    Out выход вроде ??? вход in...
    А тут похоже ты припаял на выход радио,если надо частоту свободную искать... Линейный вход (который по настоящему) немного по другому делаеться, правда намного сложнее...

  3. #3
    Мамай
    Автор темы
    Возможно, но это работает и даже если на частоте, что-то передается, то входящим сигналом это глушиться. L-out и R-out - это выход с тюнера на усилок. К ним и припаялся.

  4. #4
    ROW111
    Хранитель Базы Знаний
    Цитата Сообщение от Мамай Посмотреть сообщение
    L-out и R-out - это выход с тюнера на усилок. К ним и припаялся.
    ну вот теперь все ясно.

  5. #5
    West2K
    Старожил
    А выход с сидюка там не найти случайно?

  6. #6
    ROW111
    Хранитель Базы Знаний
    А это уже другая тема

  7. #7
    ROW111
    Хранитель Базы Знаний
    Цитата Сообщение от Мамай Посмотреть сообщение
    Выходов на саб у ПРИМ по-моему нет. Сигнал для него надо брать с задних колонок, через какую-то приблуду.
    точнее есть на активный но далекооо не у всех под пассажирским сиденьем ставился САБ штатно,но на оч маленьком количестве авто...

  8. #8
    Мамай
    Автор темы

    Cool

    Цитата Сообщение от ROW111 Посмотреть сообщение
    точнее есть на активный но далекооо не у всех под пассажирским сиденьем ставился САБ штатно,но на оч маленьком количестве авто...
    Я ж о том же. Неизвестно, что это за провод..... Может с датчика ремней оборвался или ещё от чего нибудь . Надо мерять или подключать что либо звучащее....

  9. #9
    SEREGA FRG
    Диверсант

    Wink

    Цитата Сообщение от Мамай Посмотреть сообщение
    Я ж о том же. Неизвестно, что это за провод..... Может с датчика ремней оборвался или ещё от чего нибудь . Надо мерять или подключать что либо звучащее....
    проверить лехко но 99% это AIRBAG И проверь его много умников которые перепаивают и нет ошибки

  10. #10
    com4t
    Новичок

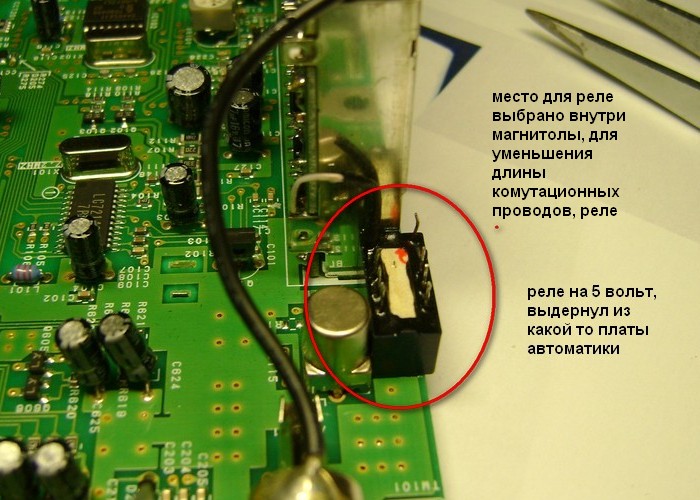

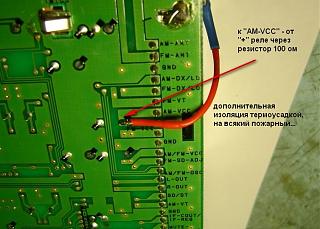

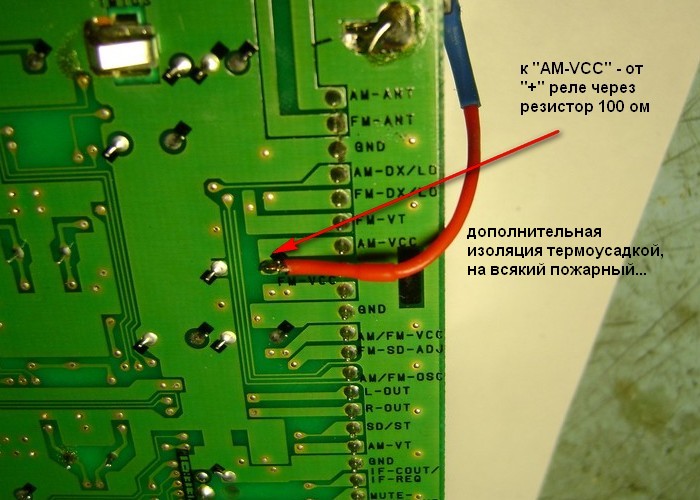

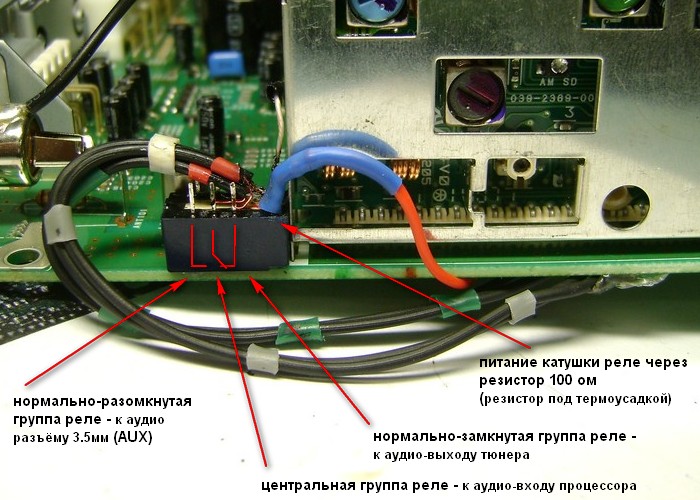

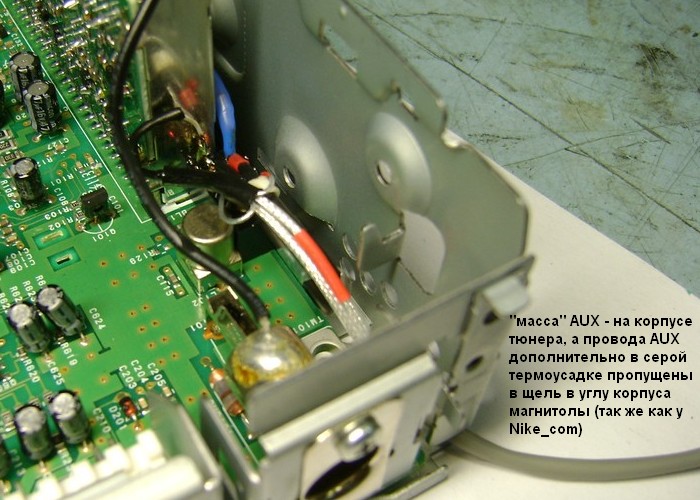

    Тема новичка пошаговая фото-инструкция - метод Nike_com`a

    вот моя пошаговая фото-инструкция (если Nike_com не будет против)

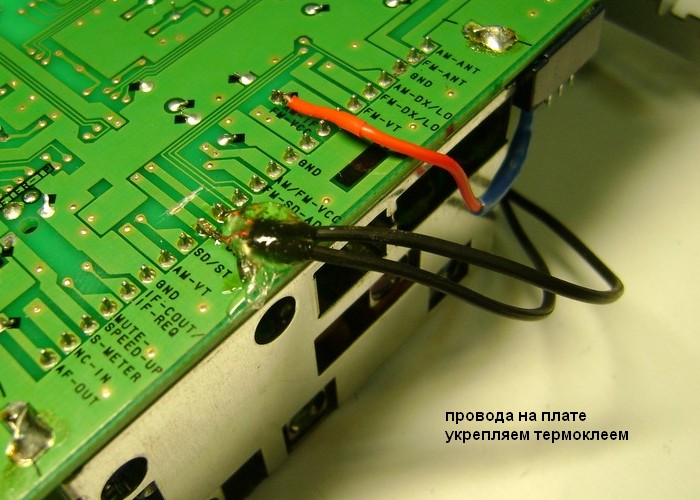

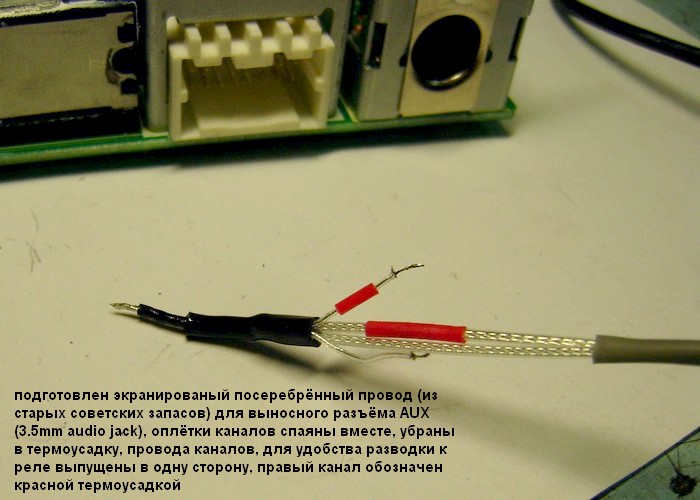

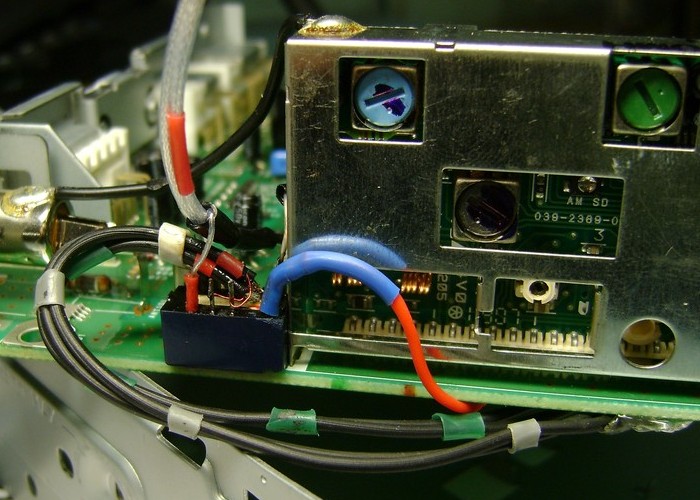

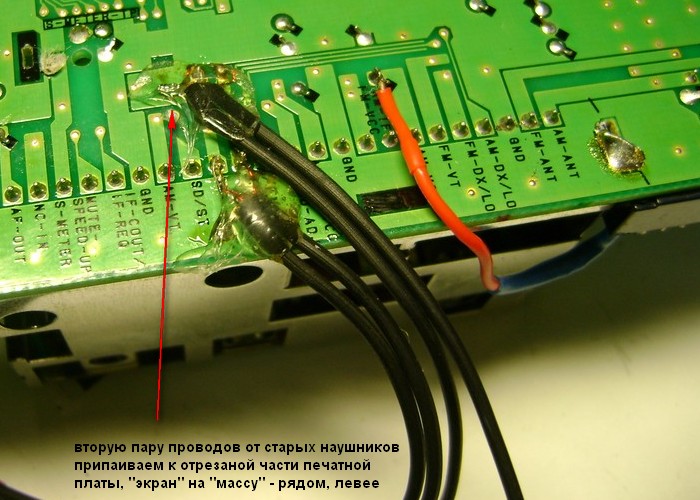

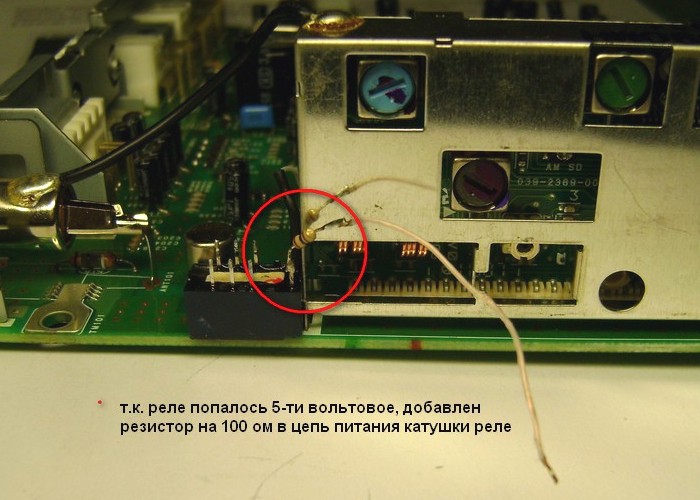

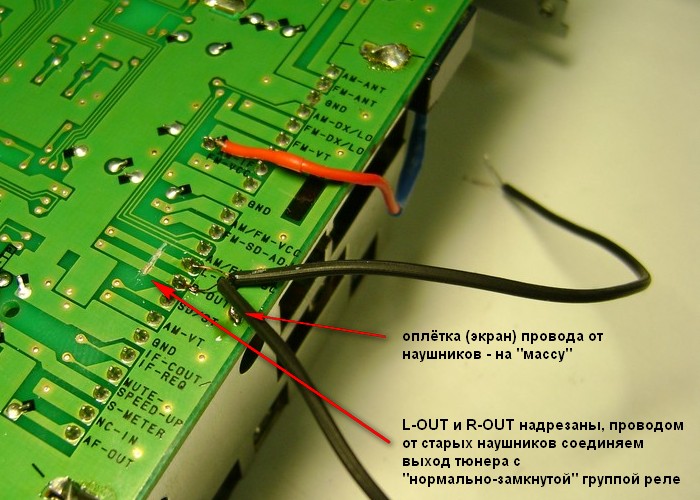

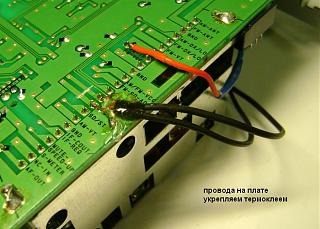

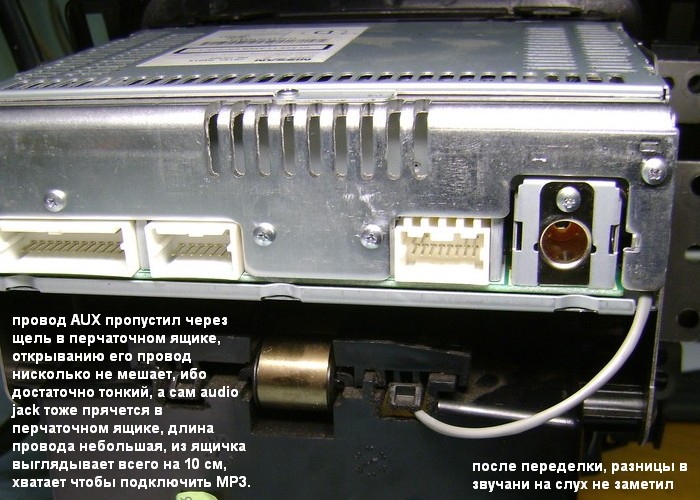

    Вложение 60563Вложение 60564Вложение 60565Вложение 60566Вложение 60567Вложение 60568Вложение 60569Вложение 60570Вложение 60571Вложение 60572Вложение 60573


    Молодец добавил в Базу Знаний
    Garik_666_86
    Миниатюры Миниатюры Организация линейного входа в штатную голову CY-100 (PN-2419F)-01.jpg   Организация линейного входа в штатную голову CY-100 (PN-2419F)-02.jpg   Организация линейного входа в штатную голову CY-100 (PN-2419F)-03.jpg   Организация линейного входа в штатную голову CY-100 (PN-2419F)-05.jpg   Организация линейного входа в штатную голову CY-100 (PN-2419F)-06.jpg

    Организация линейного входа в штатную голову CY-100 (PN-2419F)-07.jpg   Организация линейного входа в штатную голову CY-100 (PN-2419F)-11.jpg   Организация линейного входа в штатную голову CY-100 (PN-2419F)-13.jpg   Организация линейного входа в штатную голову CY-100 (PN-2419F)-14.jpg   Организация линейного входа в штатную голову CY-100 (PN-2419F)-15.jpg

    Организация линейного входа в штатную голову CY-100 (PN-2419F)-17.jpg
