Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.

Показано с 1 по 2 из 2
  1. #1
    Moroz
    Автор темы

    Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.

    1. Маркировки.
    На фарах Европеек P12 совпадает вот эта маркировка, её хорошо видно

    За ней видно, где находится наклейка, на которой написано, какой на самом деле тип блок-фары установлен.
    Есть две не нужных нам маркировки:

    избавляемся от неё

    м вторая на отражателе

    и от неё тоже.

    Осталось закрасить отражатель из баллончика серебрянкой...
    а вот эта нас радует


    Теперь переделываем наклейку.
    то, что выкладывалось на форуме - не годится, т.к. растр. Картинка смазанная. Поэтому переделываем всё в вектор(кривые).

    макет в CorelDraw12, можно взять тут
    и поселяем её на родное место



    Самоклейку не купил, поэтому наклейки делал сам.
    Сначала распечатал их на бумаге

    затем сверху наклеил скотч

    а с другой стороны - тонкий двухсторониий скотч

    и после этого вырезал.
    Чтобы линия отреза получалась ровной, удобно резать концелярским ножом по линейке.

    Ставим лампу D2R
    Прорезаем отверстие в штатном месте, протягиваем переходник D2-баласт. Разбираем клему и достаём оттуда "мамы". Переходник питания я взял от ламп под H7, соединил провода, заизолировал и пропустил внутри фары так-же в штатное для ксенона место.


    Закрепляем лампу.
    Примеряем переходник D2-H7

    Примеряем лампу

    я отрезал от купленных ранее зажимов "уши" и сделал крепежи

    ими притянул лампу



    Делаем заглушку.
    Теперь нужно обязательно закрыть проделанное нами отверстие, т.к. оно находится внизу и туда будет попадать грязь и влага, фара будет потеть.
    Берем кусок любого подходящего пластика и вырезаем примерную форму, сделав вырез для проводов

    вставляем её куда надо

    берем пистолет с полимерным клеем

    и вклеиваем заглушку


    через полтора года заметил, что полимер от жары частично вытек, поэтому сажайте лучше на герметик!!!

    после этого укладываем провода, подключаем клемы и привинчиваем блок розжига. Рядом на двухсторонний скотч закреплён трансформатор, он на тонких блоках выносной.
    Места под фарой много, главное не закрыть место для защелки под трансформатором.

    Вот таким цветом светит филипс d2r

    а вот разница света H7-4300

    и филипса


    вот так светит, фотал правда телефоном, но видно, что СТГ есть (у меня немного завалена вниз правая фара)




    Если есть вопросы - спрашивайте. Обсуждение тут http://www.primera-club.ru/forum/sho...=25226&page=13
    Последний раз редактировалось Moroz; 03.08.2011 в 17:50.

  2. #2
    Moroz
    Автор темы
    Решил я всётаки довести начатое до логического конца.
    Хотелось нормалоной СТГ, поэтому решил поменять отражатели с колпачками в фаре.

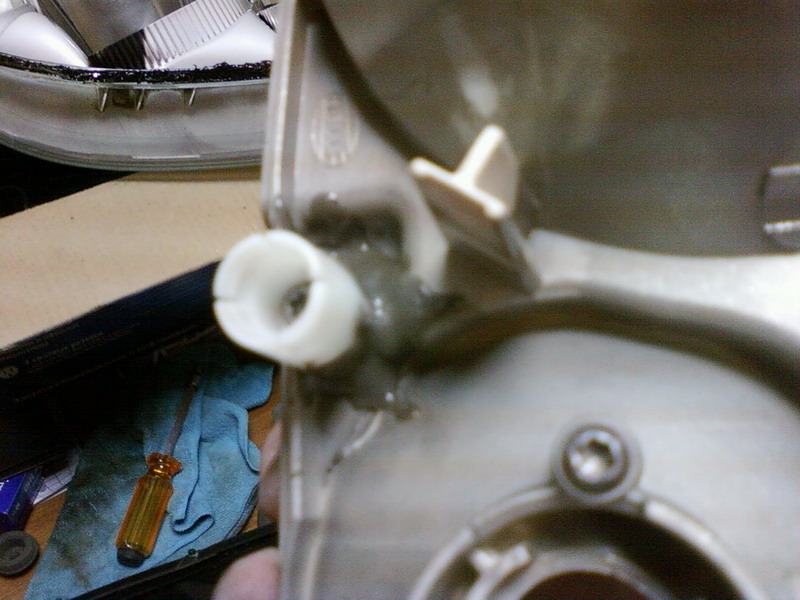

    Купил сначала битую ксеноновую фару, но с целым отражателем. Потом нашел и второй отражатель, правда со сломанным (и приклееным на поксипол) креплением. Почему оно было сломано, я понял, позже, т.к. тоже оторвал его на одном отражателе, когда снимал его. Вот фото приклееного крепления.
    Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.-foto-1.jpg

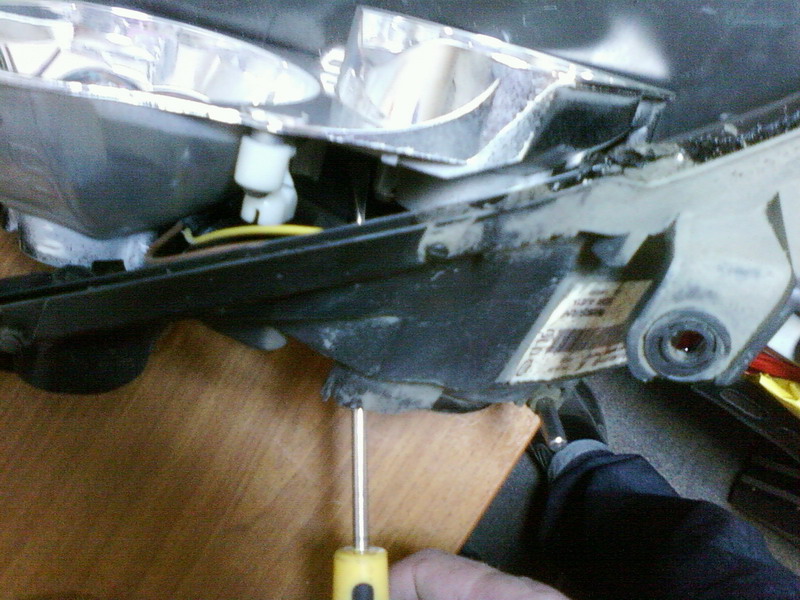

    Проблемное - нижнее крепление. Снимать надо его толкая отверткой вот так (на фото ниже), если помогать рукой и тянуть за отражатель - оторвется. Сидит крепко, я реально напрягся, когда снимал... Второе крепление - я вывинчивал регулировочный болт и снимал.
    Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.-foto-2.jpg

    Отражатели подходят без каких либо переделок, снял старые, одел новые. Надевать кстати тоже достаточно сложно, если руки слабые - лучше найти помощника..

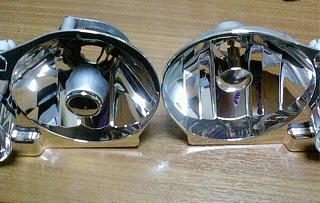

    Сами отражатели полностью разные.

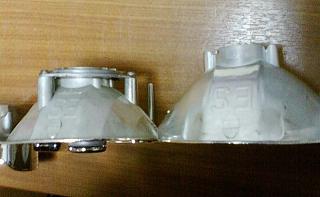

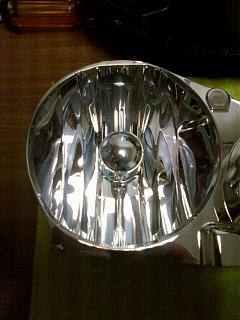

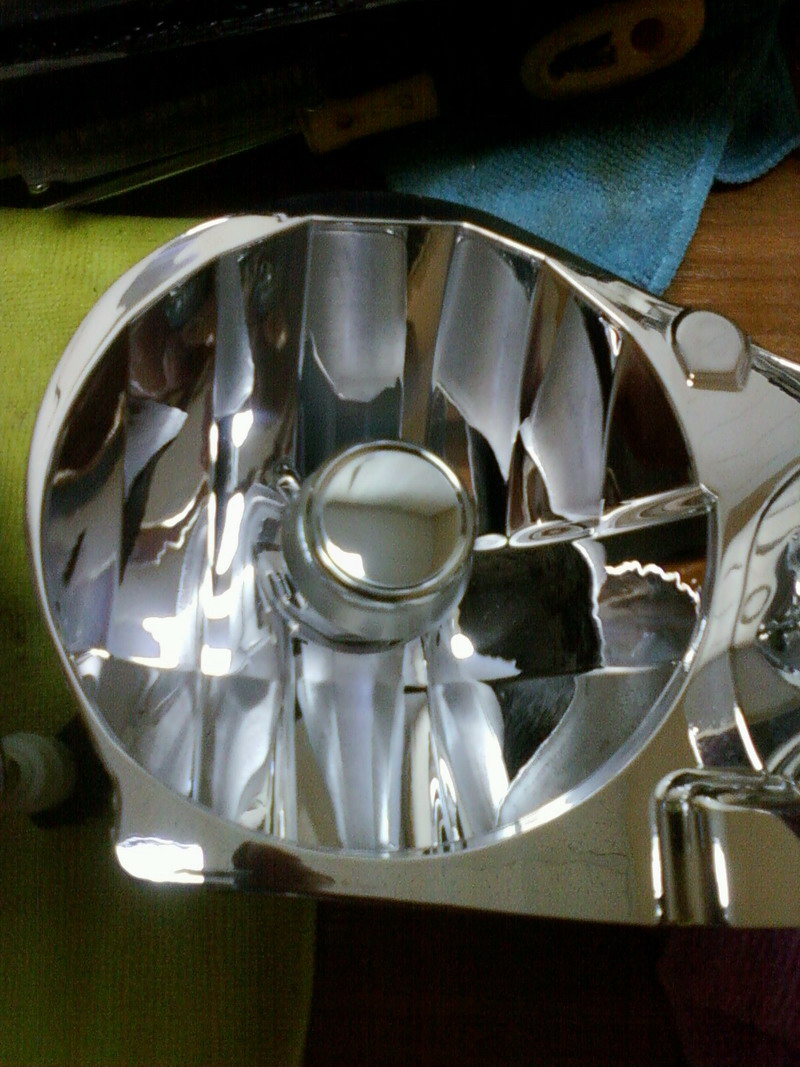

    Галогеновые глубже, чуть больше в диаметре, на них совсем другой рисунок. Колпачек же напротив на галогене меньше и перекрывает гораздо меньшую площадь
    Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.-foto-6.jpg
    Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.-foto-4.jpg
    Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.-foto-5.jpg
    Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.-foto-3.jpg

    сначала хотел поэкспериментировать с галогеновым отражателем и ксеноновым колпачком, но поскольку у них совершенно разное крепление и ксеноновый достаточно серьёзно закреплен - курочить не стал, уж не обессудьте...

    Фары разбирал и собирал при помощи строительного фена, без него не советую. Никаких особых подводных камней в этом нет.

    Вот так теперь светит фара
    Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.-foto-7.jpg

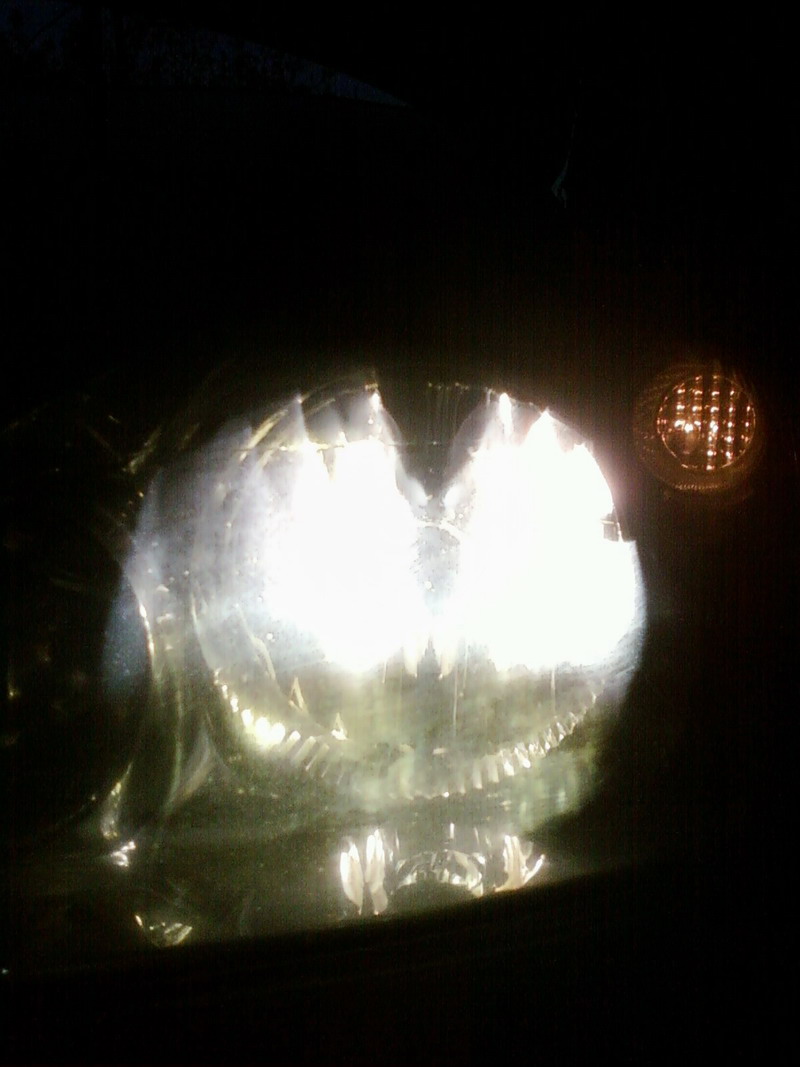

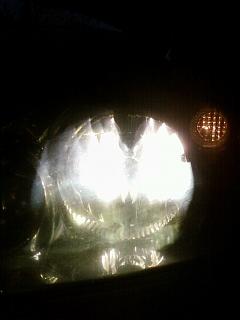

    а это "Бэтмэн" - ксенон в галогеновом отражателе, почувствуйте разницу..
    Установка ламп D2R на Европу P12, замена маркировок и замена отражателей.-foto-8.jpg

    Проекцию света на стену сделаю позже, когда темно будет и подходящее место.
    Фотки с телефона, поэтому за качество извиняйте..

    PS Хотел заодно покрасить панели в фарах, но хотел сделать комбинированно, оставить кольца вокруг отражателей ну и вообще объиграть как-то... у меня была для опытов немного колотая панелька. Косяк в том, что хром около отражателей сползает даже от малярного скотча. Видимо он там от температуры становится таким хрупким. Поэтому забил на эту идею и оставил их в хроме...
    Последний раз редактировалось Moroz; 06.06.2017 в 18:42.
