Меняем цвет панели приборов. Замена лампочек на диоды. Япик 2001год.

Показано с 1 по 9 из 9
  1. #1
    West2K
    Автор темы
    Здравствуйте товарищи. Всегда раздражал меня в моей приме цвет приборов, этот бледно оранжевый ночью и почти незаметный днем. Очень хотелось поменять его, но у нас в приборке не диоды как на европе а обычные лампочки накаливания. Думал сначала вживить туда smd диоды, но пришлось бы паять ещё и сопротивление к ним так как диодов не бывает на 12в. Был выбран самый простой вариант наклеивания светодиодной ленты в приборку, те же получается smd светодиоды но уже на липкой основе и удобными отрезками. Да и каждый отрезок ленты питается от 12в.
    Цвет можно любой и есть возможность вколхозить rgb ленту туда. В общем буду потихоньку писать отчет о проделанной работе и выкладывать фото которые остались (глюк произошёл с фотиком, пропала половина фоток).

    Снимаем приборку.
    Вот сама приборка

    Сзади видим что отличается от европы, торчат лампочки.

    Снимаем переднюю часть со стеклом и колодцами.
    Последний раз редактировалось ROW111; 16.02.2011 в 22:37.

  2. #2
    West2K
    Автор темы
    Далее снимаем стрелки. Снимать надо аккуратно, чтобы не вырвать вал на котором сидит стрелка. Если вырвите вал то это полный пипец, будет ли после того как вы вставите всё на место работать или нет не известно. Я был не аккуратен и выдрал палку их тахометра, после этого пытался сделать его 3 дня. Сделать получилось. Да и снимать стрелку бензин нужно на полный бак или запоминайте сколько показывало на заведённую. Выставляются все стрелки на заведённую машину.
    Я снимал которые хорошо шли рукой, а некоторые вилкой.

  3. #3
    West2K
    Автор темы
    Когда стрелки сняты снимаем пластиковые фиговины с цифрами и видим такую картину. В колодцах расположены прозрачные светорассеиватели для лампочек. Идёт по одной лампочки на каждый колодец.

    Вот лента со светодиодами которую будем лепить. Продается она метражом, метр стоит где то 200-400р. Резать можно по 3 светодиода. Я взял красную так как очень мне нравилась подсветка на прошлом авто мазде 6.
    Последний раз редактировалось ROW111; 14.02.2011 в 07:31.

  4. #4
    West2K
    Автор темы
    Выкидываем отражатели, они больше не понадобятся. Пока откладываем приборку в сторону. Стираем светофильтры с циферблатов. Стирал всё с помощью растворителя, ватных палочек и ватных тампончиков.

  5. #5
    West2K
    Автор темы
    Далее берём панел и снимаем с неё белую фиговину с колодцами. Режим ленту на отрезки по 3 светодиода и начинаем наклеивать. Отрезки ленты прихватывал термо клеем-силиконом с помощью пистолета. Потом отрезки нужно соединить проводами.

  6. #6
    West2K
    Автор темы
    Всё соединил и подключил к 12в. Получилось вот так.
    Последний раз редактировалось ROW111; 16.02.2011 в 22:29.

  7. #7
    West2K
    Автор темы
    Получилось хорошо и всё устроило кроме спидометра. На нём ленты со светодиодами очень близко к накладки с цифрами и поэтому засветка циферок и жк экрана идёт точками. Пришлось белую фиговину по окружности вырезать с помощью паяльника и опустить вниз на саму плату.

    Подсветка стрелок делается тоже лентами, примерял и располагал светодиоды чтоб свет попадал на стрелки.

    Конечный результат на собранной панели, на авто смотрится ещё лучше.

    Что ещё вспомню допишу, если есть вопросы задавайте в тему для обсужденийФото установленной панели на авто выложу. И всё таки именно smd светодиодов на 12в не видел никогда в продаже и гуглом не находил. Обычные светодиоды бывают 12в. В ближайшее время выложу куда у меня подключено питание панели чтоб горели светодиоды при включении зажигания. Ещё собрана схема со стабилизатором напряжения и регулировкой яркости свечения, так как ночью светит аццки ярко и нужно убавлять свет панели.
    Последний раз редактировалось West2K; 24.02.2011 в 13:27.

  8. #8
    ttver
    Участник

    Тема новичка замена лампочек в панели p12

    Здравствуйте! Лампочка перегорела в панели приборов.
    Вот ссылка на отчет
    http://yadi.sk/d/TJ8NIp5n9epEJ

  9. #9
    Galaktika2008
    Участник

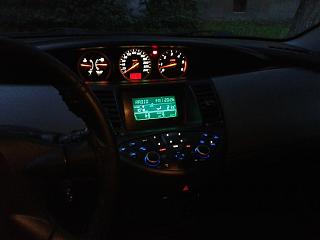

    У меня вот так получилось, два вечера просидел.Меняем цвет панели приборов. Замена лампочек на диоды. Япик 2001год.-2012-08-21-20.28.11.jpg Уже полтора года так езжу.
