    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi

    ОБСУЖДЕНИЕ ТУТ http://www.primera-club.ru/f/elektro...ana-golovnogo/

    Доброго времени суток господа. Как и обещал выкладываю отчет по изменению штатной системы. А именно замены монитора на таучскрин+ цветной, и замена головного устройства, при этом все штатные функции сохранены.

    Прочитав много отчетов на форуме, решился поменять штатное ГУ и сам экран.
    Все манипуляции проводились на свой страх и риск, я рискнул, и замкнул штатный монитор, обошлось малой кровью, взял у товарища VIKING’а новый монитор для дальнейших тестов.
    При этом я ошибся, наверное слишком был огорчен, у меня сгорел не штатный монитор, а предохранитель под капотом. Кстати огромное спасибо Moroz'у за помощь в поиске этого предохранителя.
    Цитата:

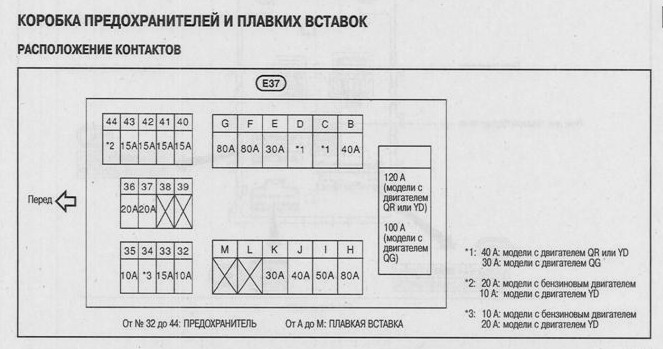

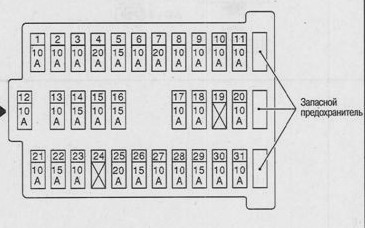

    смотри преды 1,10 в салоне и 33 под капотом вот по этим схемам



    Вложение 40929Вложение 40930


    В отчете так же будут представлены подотчеты, по разборке торпеды, если у кого она трясется и трещит на кочках, и печки если издает звуки на минимальных оборотах.

    Печку разобрал быстро, есть только описание разбора, фото увы нет, да и не к чему они. Так как разобрав, все логично и поддается понимаю. Причина жужжания на малых оборотах медная пыльца, которая со временем оседает на трущиеся механизмы! Будьте внимательны, не вдыхайте эту пыльцу, я надышался мутило дня два, и постоянный привкус меди.

    И так, изучив отчеты Jenek 72 пришел к выводу, ставить надо не китайскую магнитолу, да красиво (именно сам дизайн и интерфейс), есть примочки, но побоялся почему то заказывать через Ebay данный девайс.
    Сам подрабатываю в магазине автозвука, поэтому есть любая акустика, любая автомобильная приблуда, если не в наличие, то под заказ.

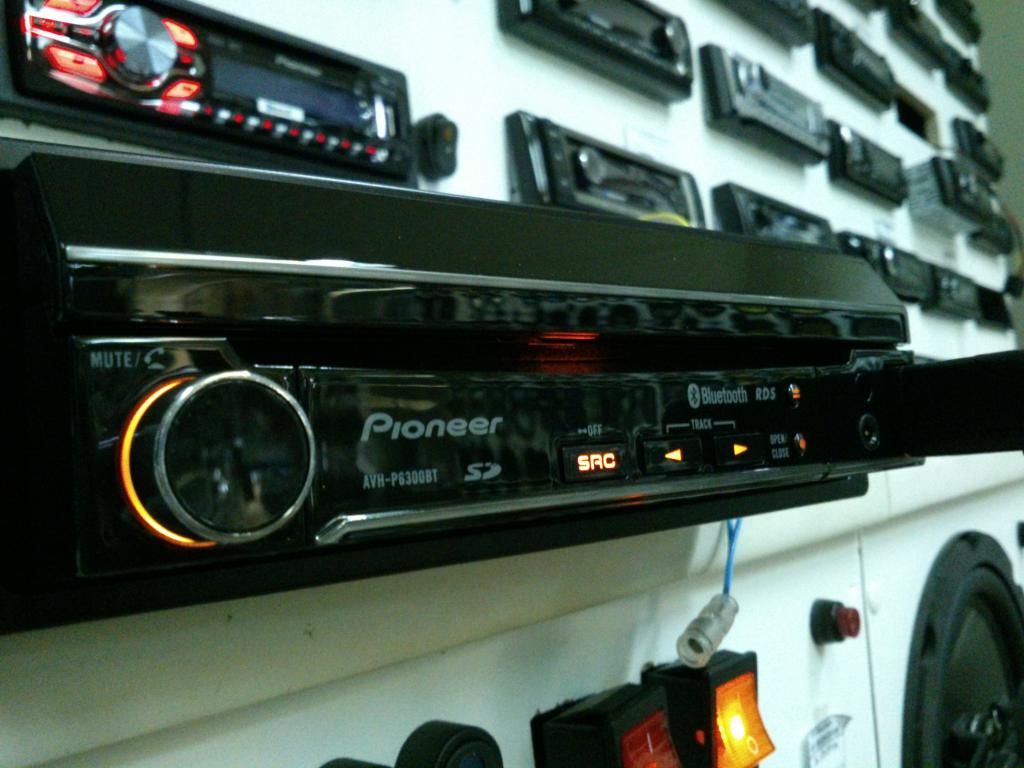

    Выбор остановил на Pionner 1DIN с выещжающим дисплеем, сам механизм выезда мне был не нужен, выбирал из соображений качество звука, качество настроек, доп. примочки, и качество дисплея (в данном случае антиблик), что уже радовало так как штатный в солнце бликовал страшно. И даже постоянная полировка не помогала. Все таки года сказываются.

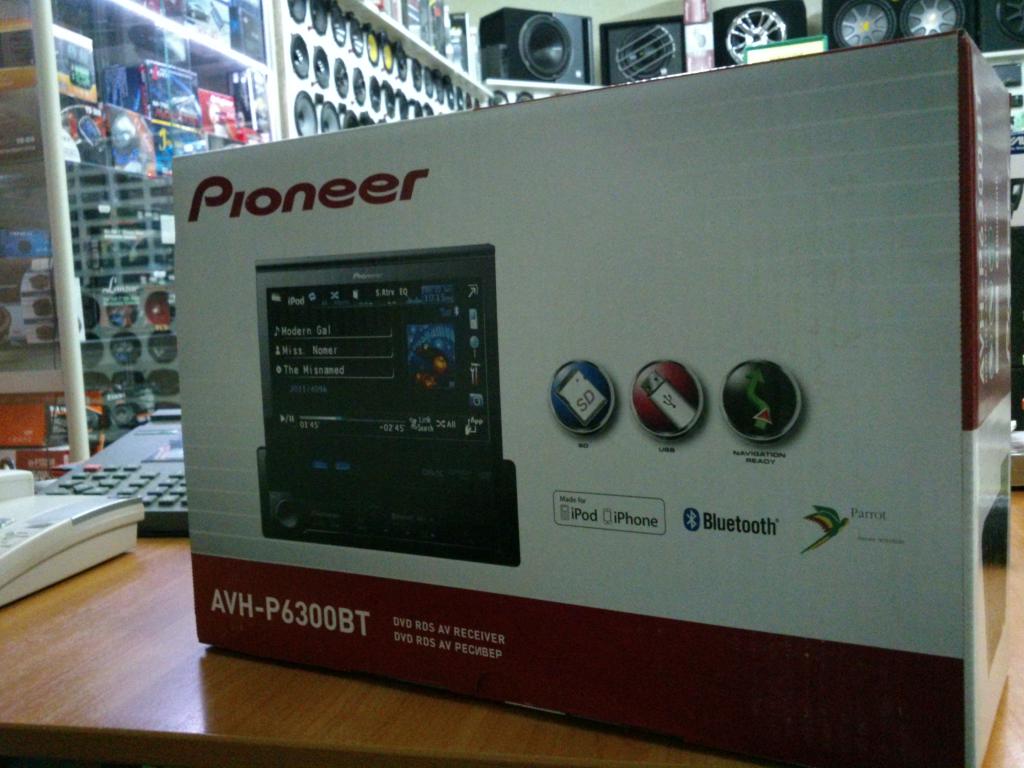

    И так Pioneer AVH 6300 BT Navi ready описание можете найти в интеренете, есть все, что нужено, а именно AV вход и вход для камеры заднего вида. Что мне это даст? Видеть штатную инфу – раз, видеть пионеровскую инфу – два, видеть то что сзади когда двигаюсь назад – три.

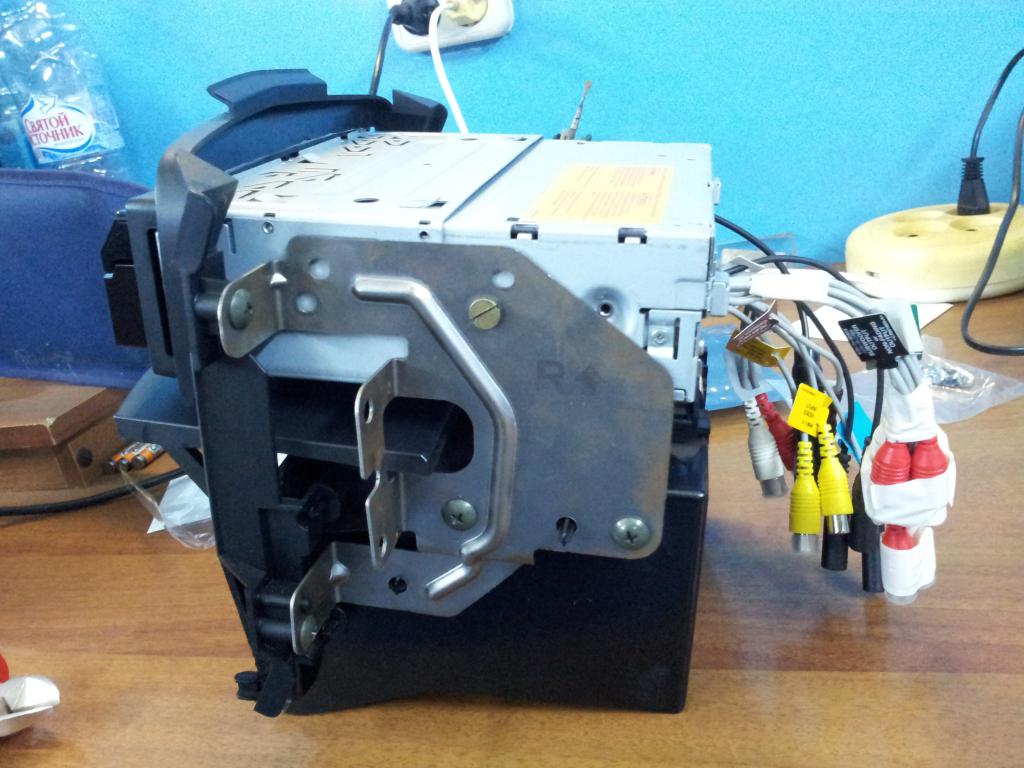

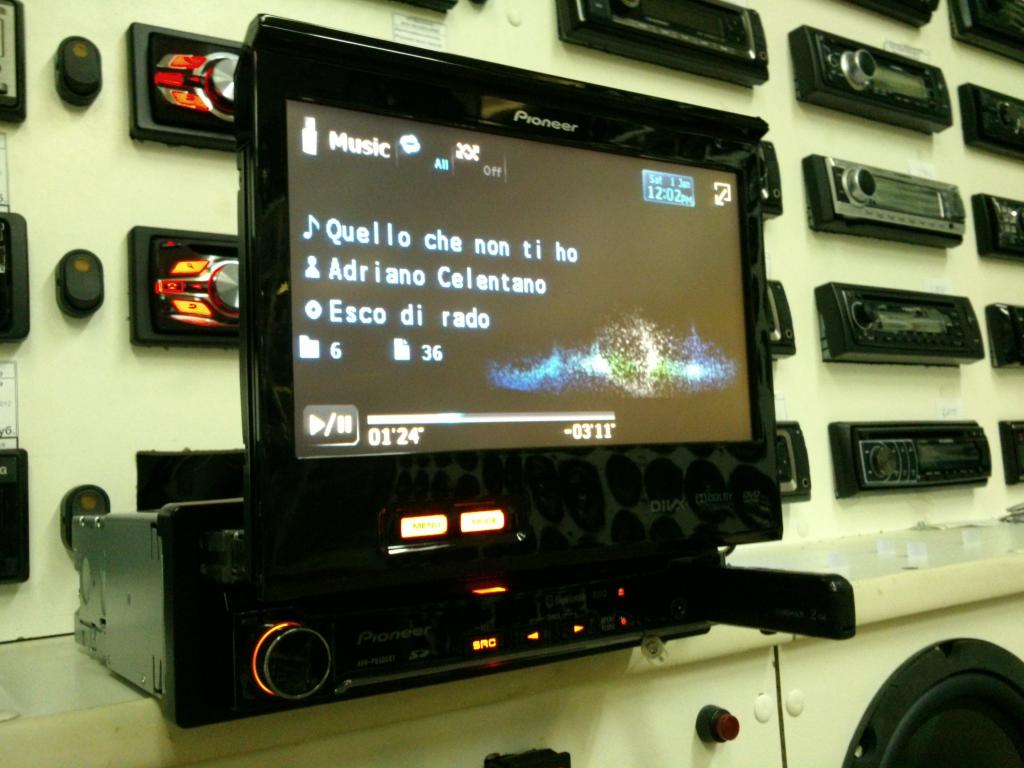

    Вложение 40932Вложение 40933Вложение 40934Вложение 40935Вложение 40936Вложение 40937

    А так же Приблуды типа нормального эквалайзера, просмотра двд, мини Джек выход AV для подключения второго экрана, ляпота не правда ли?
    Нужна был дико навигация, она меня всегда раздражала когда висела на лобовухе, то трясется, то тупит, то ночью два монитора в глаза светят, тянуться в случае замены маршрута неудобно, я капризный? Возможно, но спрос как правило порождает предложение.
    Поискав в Интернете понял, что к моему пионеру подойдет AVIC F200 это штатный пионеровский GPS блок, в котором карта Москвы и некоторых городов. Тамбов, Воронеж, Липецк на нем бы не отображались, обновления выходят раз в десять лет, страшный тугодум, не поддается перепрошивке, идиотская система….Короче мнение испортилось, я отчаялся и подумывал уже заканчивать дело, но я знал что где то есть люди которые всегда все могут сделать.

    И так г. Хабаровск, компания ЮГАС АВТО, отзывчивые люди показали и доказали что есть спец блок для штатных систем, а так же для любой магнитолы. И вот он пришел. С navitel последней версии, быстрый, резкий, как шайтан дерзкий))).

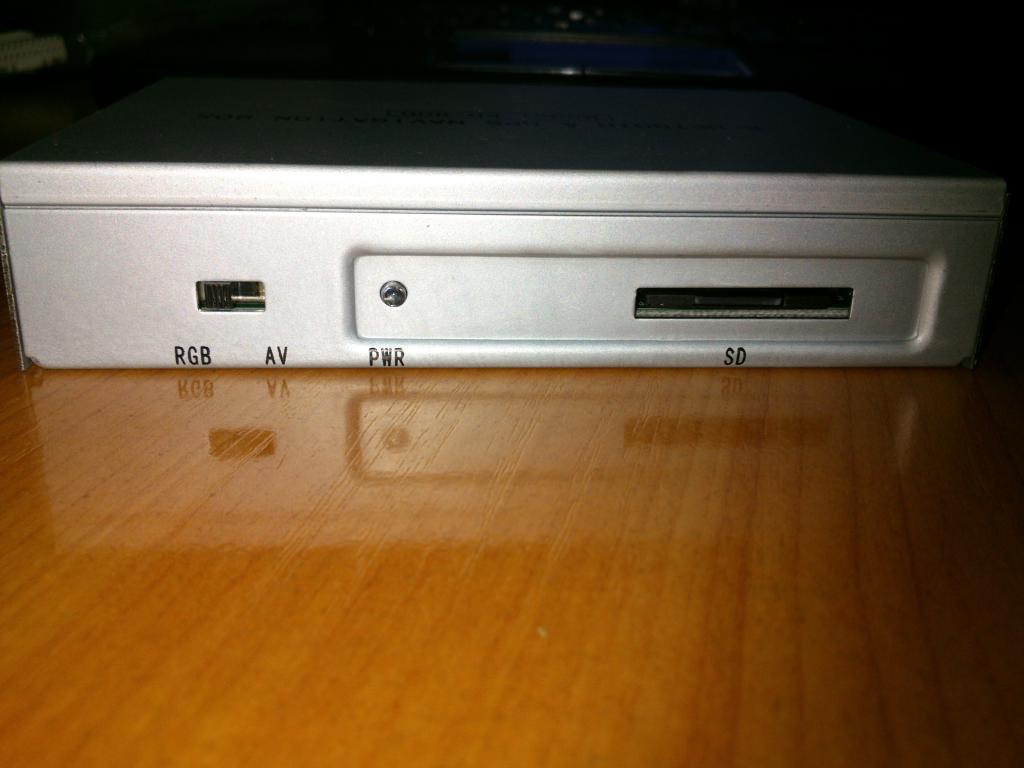

    Подсоединил к AVH 6300 работает!!!! Проверял на 6 пионерах 2 DIN работает!!!

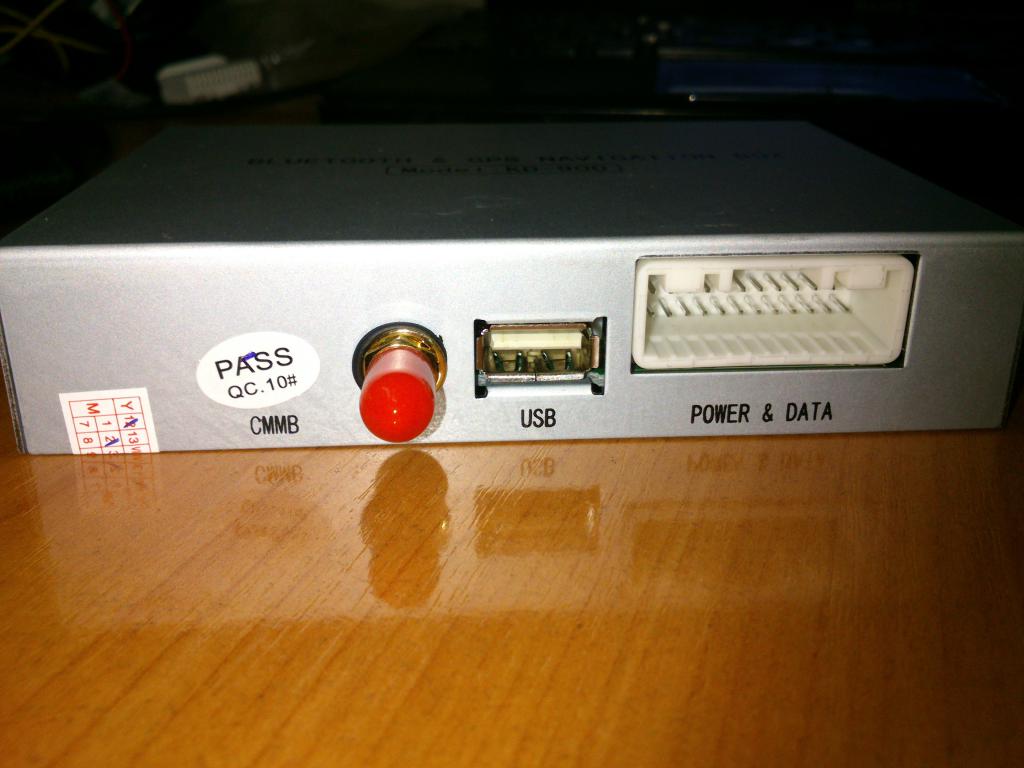

    Вложение 40938Вложение 40939Вложение 40940

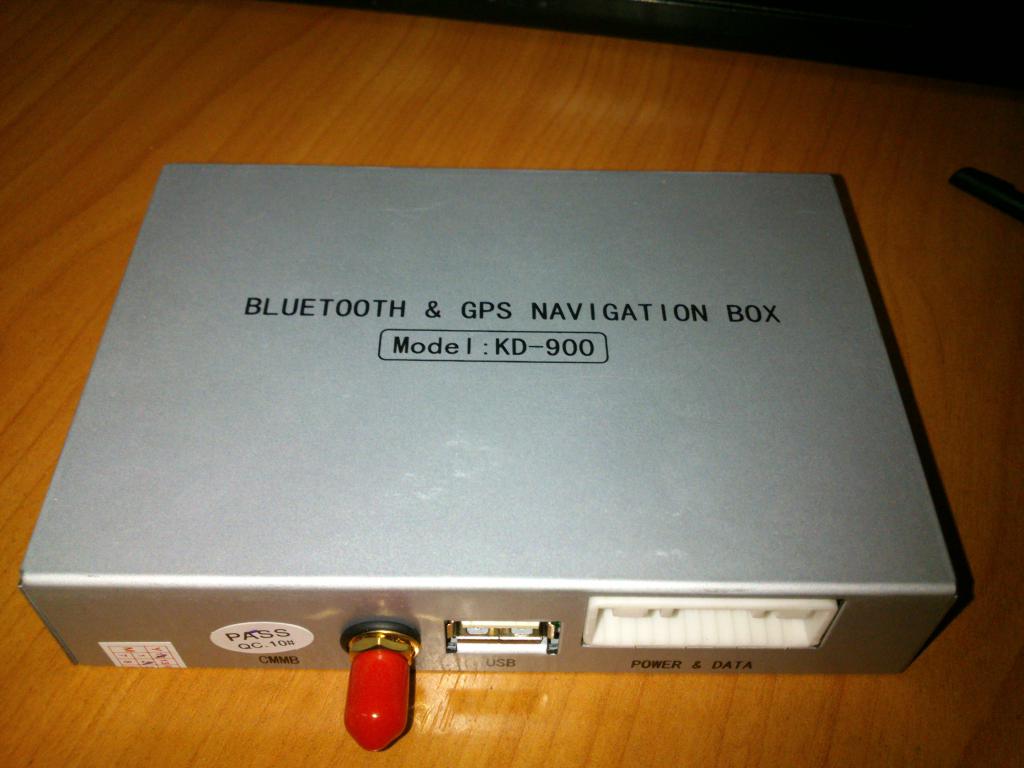

    Уря, имеет свой сильный передатчик, GPS антенну, и возможность подключения 3G модема к нему. Что даст нам on-line пробки, более того, оснащает как штатные системы так и не штатные голубым зубом!!!!
    Но мне это не надо было, так как в пионере есть уже блятуз.

    Какие можно сделать выводы из прочитанных мною тем по замене магнитолы и монитора.

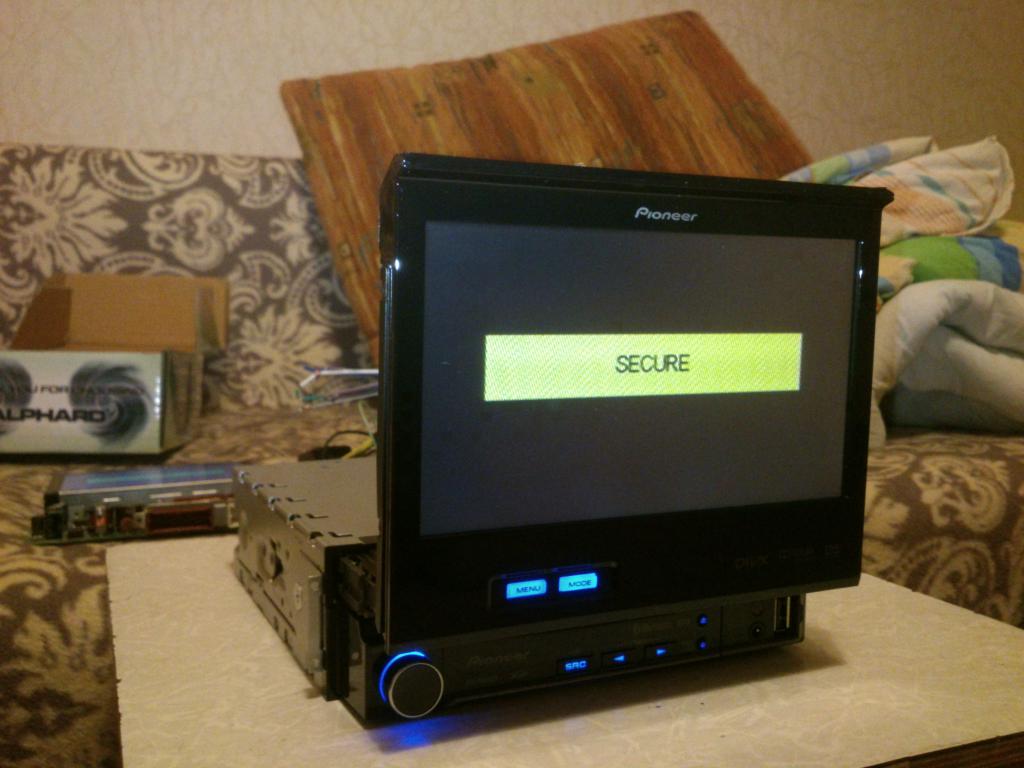

    1) Если не хотите получить надпись SECURE придется оставить плату штатной магнитолы.
    2) Если не хотите морочиться со всем, можете оставить штатный монитор + нештатный.
    3) Если хотите навигатор в штатном месте под экран используйте 2ДИН магнитолу, ну или в моем случае выдвижную
    4) Если не хотите морочиться покупайте китайскую магнитолу
    5) Если не умеет что либо делать не делайте, лучше довериться специалистам
    6) Не просить помощи у представителей Xanavi, так как там только за деньги.
    7) Не ищите легких путей, так как все может обернуться плачевно
    8) Читайте внимательно и консультируйтесь с нормальными форумчанинами.
    Если Вы все это уяснили, то пожалуй начнем разбирать более сложную часть.
    Прошу прощения, но большинство фото утеряно, что то не сохранил, что то удалил, что то потерял все таки месяца полтора прошло. Пока новогодние праздники, пока отпуск...Не кричите сильно.

    Для начала нам нужно снять штатную магнитолу и экран. В отчетах на форуме Вы можете найти информацию по снятию бороды с консолью.
    Как известно в экранном блоке есть два штекера, нам понадобиться коричневый.
    Разбираем сам блок, он весь на винтиках, отрываем экран, он на шлейфе, так как на его место благополучно будет интегрирован экран от пионера. Далее нам нужно найти RGB и синхру, все написано на форуме, как что и где найти от отчета Jenek72, ему кстати отдельное спасибо, он меня вдохновил)))).

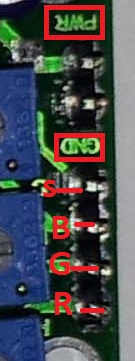

    Вот в этом разъёме 1-синхра, 19,20,21-rgb соответственно.это указано на странице
    Корпус(GND,земля,минус,общий питания) на плате по всюду. Относительно него работает собственно вся схема(это не новость, так, уточнение)
    Подключение кодера производиться вот суда!
    А вот и сам кодер Вложение 40931
    Сам кодер был взят отсюда

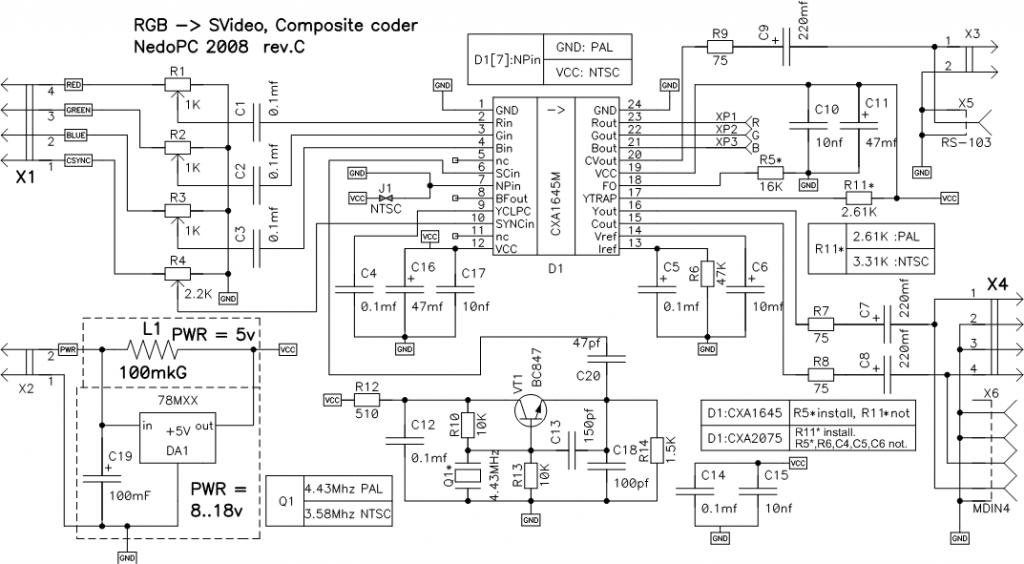

    Работу кодера нужно сконфигурировать на систему цветопередачи NTSC (установка элементов с указанными для NTSC номиналов). Питание кодера организовывалось от +12В, то есть на плате кодера должен быть установлен стабилизатор на +5В, так как микруха кодера работает при +5В.

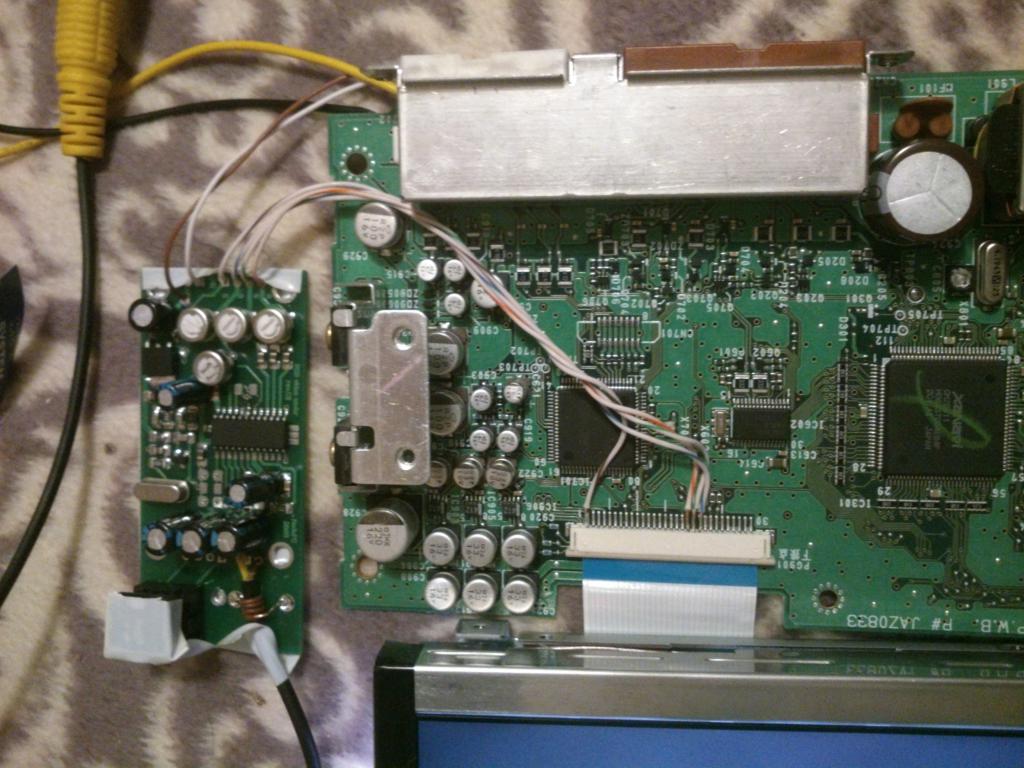

    Разбираем монитор, снимаем сам дисплей с установленной на ней своей платы, отсоединяем его 30ти пиновый шлейф. На место него устанавливаем дисплей от пионера на двусторонний скотч по периметру рамки. Я по углам сверху еще термоклей прокапал. У этого дисплея свой шлейф - 50 контактов. И для его удлинения пришлось что-то придумывать. Взял родной шлейф(50контактов) из пионера. Отрезал с обоих сторон примерно по 7-8см, то есть саму часть где контакты для установки в плату + кусок, к которому подпаиваться другими проводами для удлинения. Взял компьютерный шлейф от жесткого диска(40 контактов) и еще 4 провода от блока питания ПК. у меня длина примерно 40-45см между устройствами, провода поделены(по длине) на две неравные части для установки соединительных разъемов. Самое сложное, это было припаять шлейф компьютера к клочкам шлейфа пионера, так как шаг дорожек на пионеровсмом шлейфе меньше, чем у компьютерного. И еще нюанс. На пионер. шлейфе не все задействованы контакты, пустых - 6 контактов, и некоторые контакты объеденины по три или два контакта вместе(так подразумеваю это питающие дисплея и подсветки), на шлейфе эти объединения в виде широких дорожек, которые я вывел на провода от БП(4шт). Теперь представим себе подключение. Монитор со встроенным дисплеем от пионера и выведенным концом шлейфа подключен к самому пионеру, от пионера идет провод тюльпан(AVin на пионере) и заходит в монитор. Подпаян к кодеру, который так же в мониторе установлен. Кодер, в свою очередь, подпаян к 1,19,20,21 контактам платы монитора(а также питание +12В и общий,он же минус питания), к которому как и раньше подключены два штатных разъема.

    Вложение 40948Вложение 40949Вложение 40950Вложение 40951Вложение 40952Вложение 40953

    Собственно все по подключению декодера к штатному экрану.
    И так монитор установлен провода идут уже к пионеру, плату штатной магнитолы мы прячем под печку, от платы нужно оторвать все, СД привод в том числе, оставить только радиаторы. Упоковываем ее в термопакет и прячем. На этом почти все.
    Как правильно подключить пионер к фишке родной магнитолы.
    Информация была взята так же с форума.


    А вот распиновочка для такого штекера полу ISO:

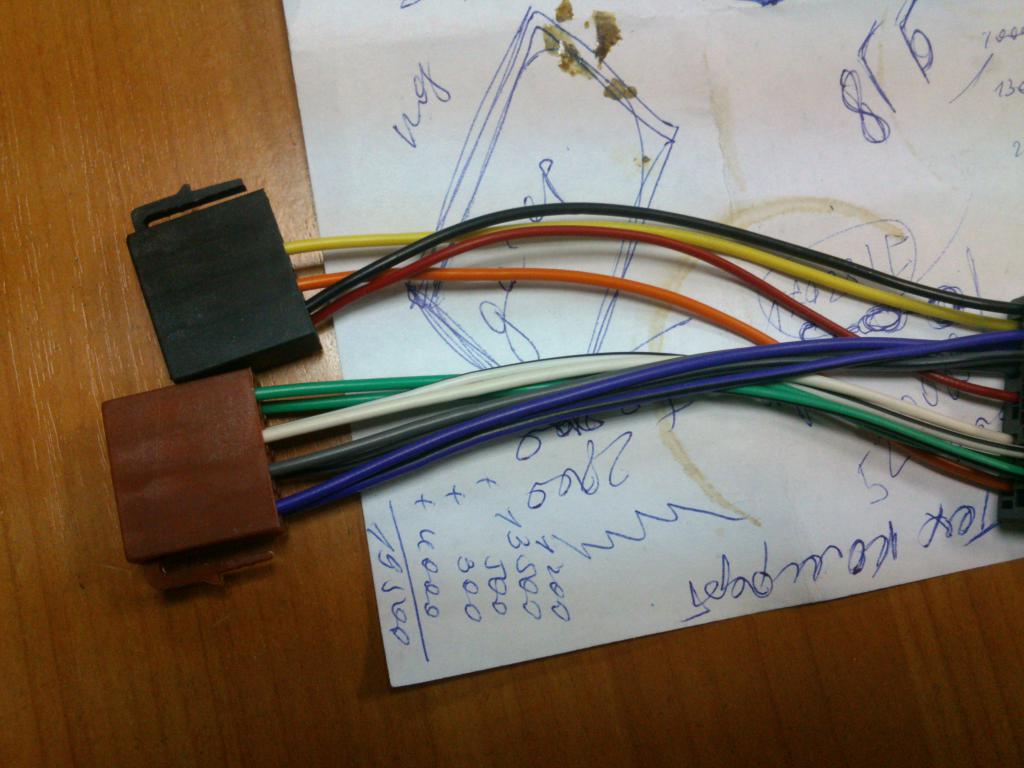

    Выглядит он вот так:Вложение 40956

    Зеленый + задний левый
    Белый + Передний левый
    Серый + Передний правый
    Фиолетовый + Задний правый
    Ну и соответственно:

    Зеленый с полоской – задний левый
    Белый с полоской – передний левый
    Серый с полоской – передний правый
    Фиолетовый с полоской – задний правый

    Не забываем оставлять провода (+12 АСС и Земли) в плате штатной магнитолы.
    Кстати можете не искать штатный ИСО переходник, они не подходят, ни один!!!!
    Поверьте мне, у меня их вон скока Вложение 40957

    Внимание, синий и оранжевый провод не использовать!!!! В данном случае это (синий постоянный +12 для активных антенн, оранжевый это ремоут контрол)
    Черный провод от пионера идет на кузов массы или на минус АКБ.
    Пионер подключен, теперь у него есть питание и выход на колонки!
    Подключение блока GPS
    Там все просто и легко. Перепутать ни с чем не удастся. Плюс есть плюс, минус идет на кузов авто. 21 пиновую колодку подключаем к пионеру.
    Есть еще один важный нюанс, о котором я забыл упомянуть! Для того чтобы смотреть фильмы нам нужно провод идущий от магнитолы с названием BRAKE (ручник) крепить не на ручник! А на кузов! Ибо только при поднятом ручнике будет разрешено смотреть фильмы.
    В настройках пионера можно поставить автоматическое включение и выключение камеры ЗХ, для этого щелкаем на REAR VIEW и провод REAR – кидаем к лампочке заднего хода. Ну или к коробке, данного штекера я не нашел. Видимо где то далеко сидит.

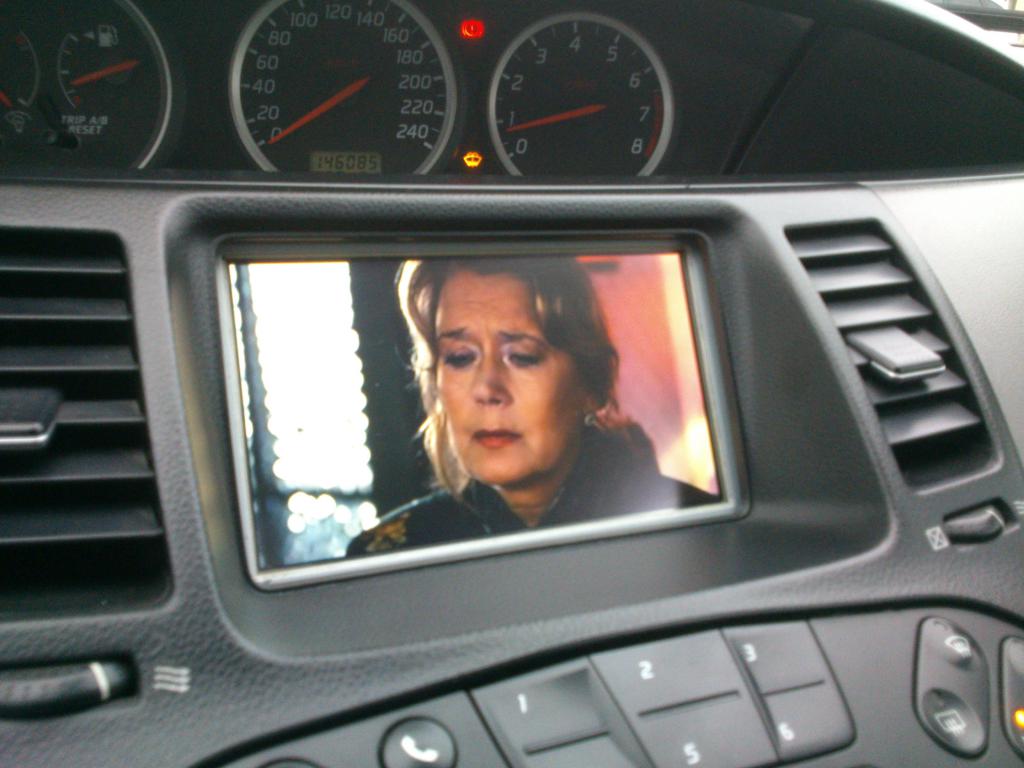

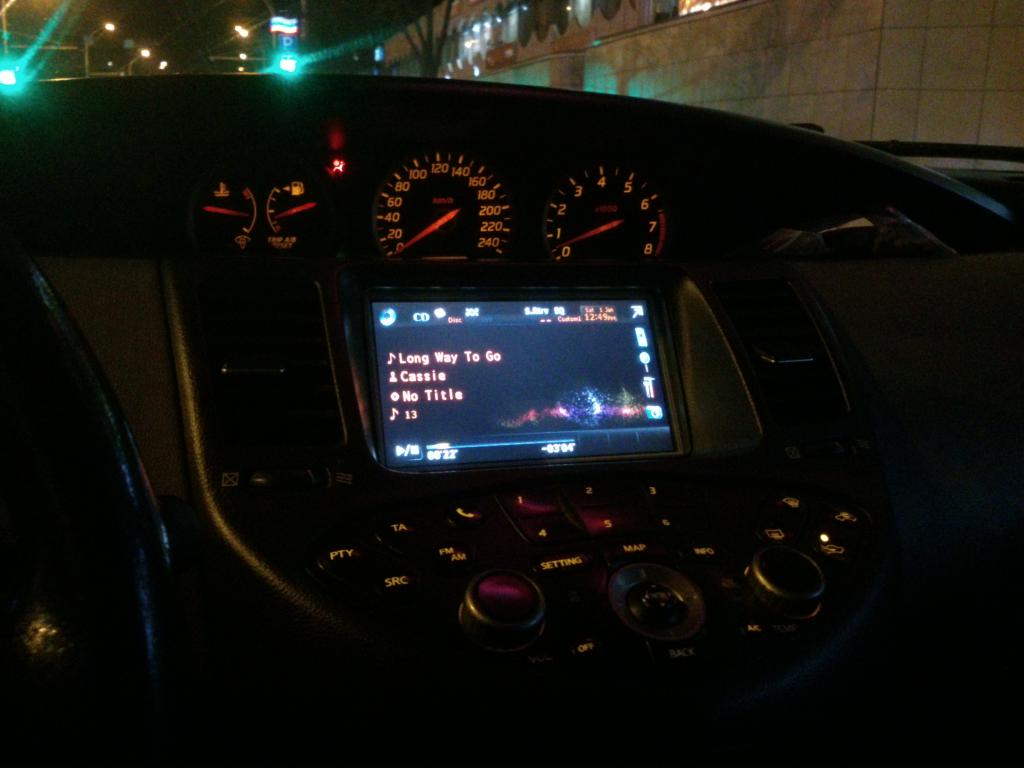

    Что у нас есть на данном этапе? Вместо штатного монитора у нас пионеровский, вместо штатной головы у нас пионер, нету надписей на штатной информации типа SECURE.

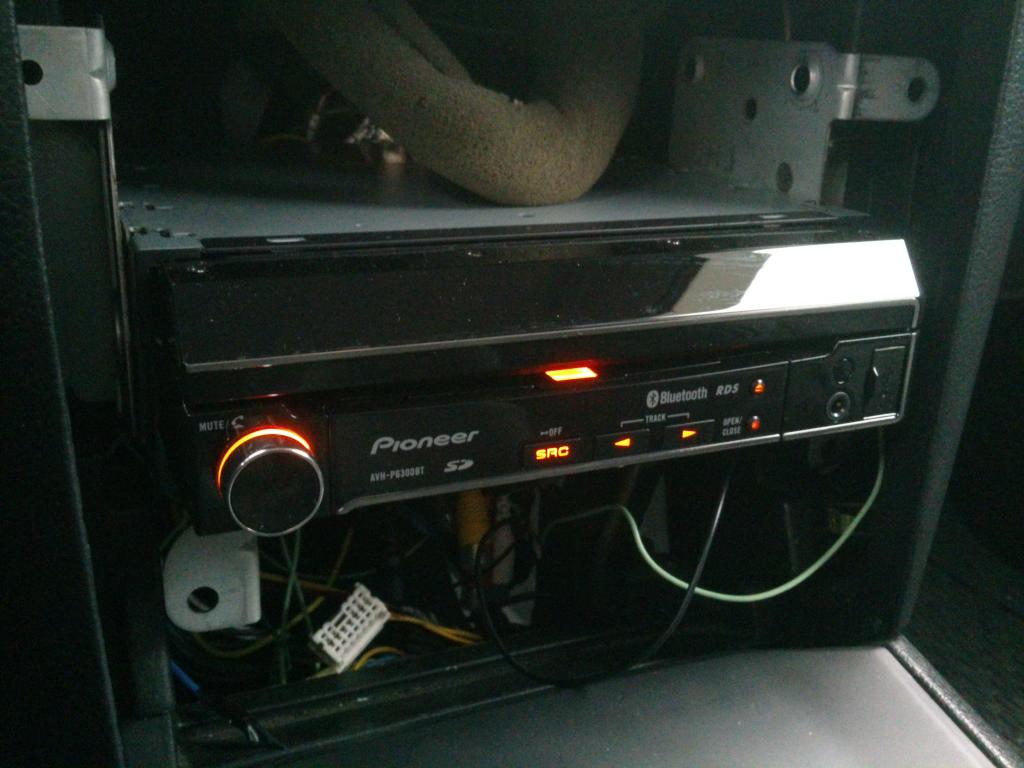

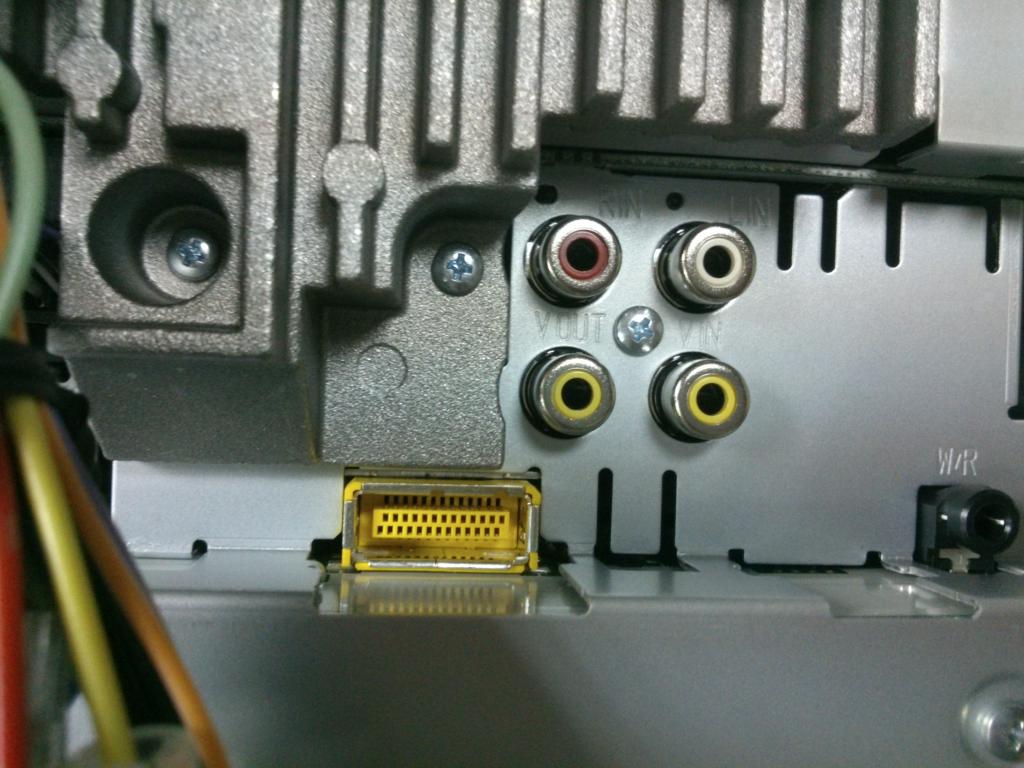

    Звук идет через колонки штатные, антенна работает 100% без переходников. Т.е есть и радио. Навигация работает как надо. Сюда подключается навигация к пионеру Вложение 40958

    Панелька осталась пока не тронута, нету времени чтобы ровно выпилить под пионер, но думаю ее стоит заменить на рестайлинговую. Может быть подойдет.

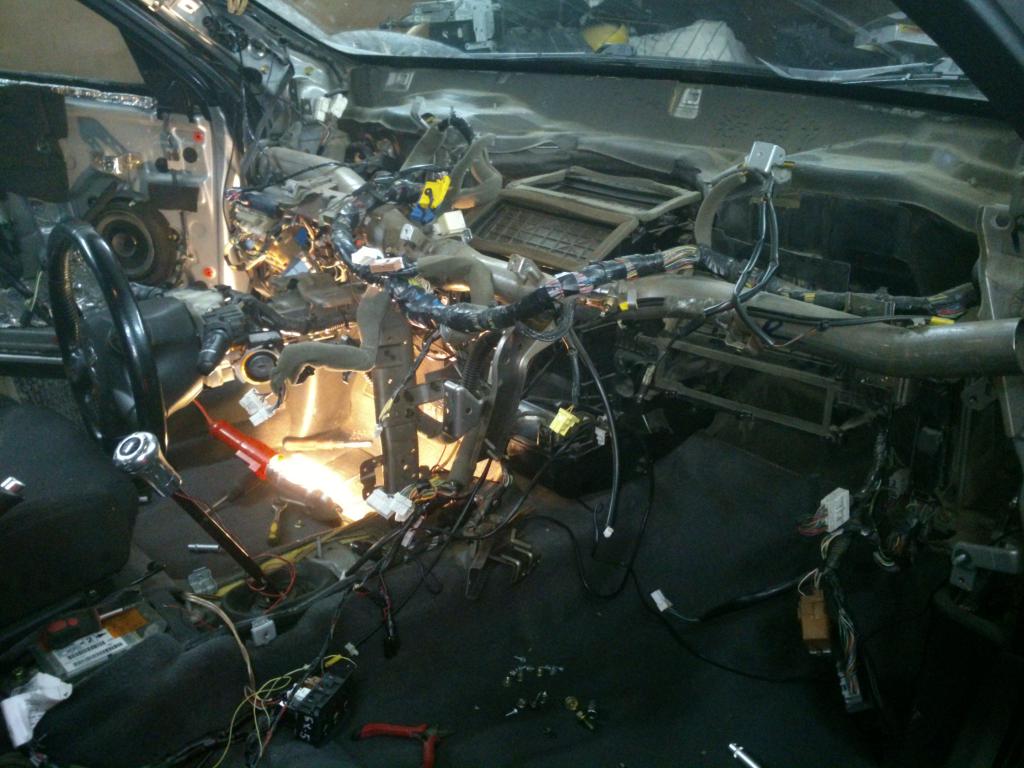

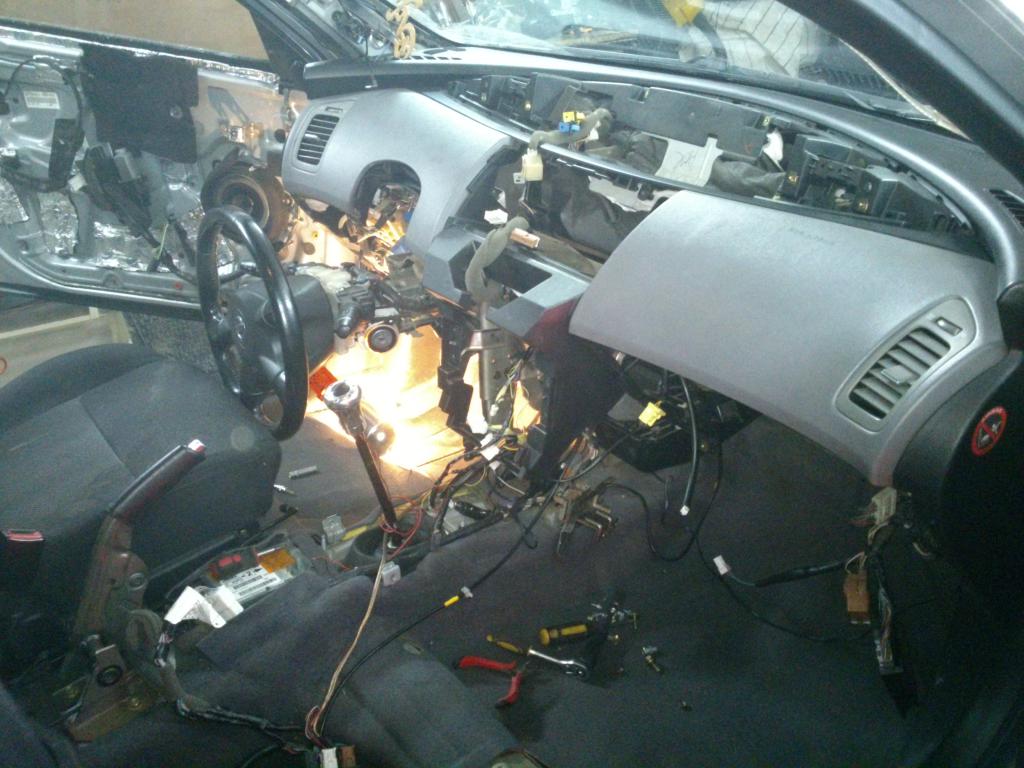

    Так же в следствии была снята торпеда вся полностью, как я и говорил на кочках был жуткий скрип в районе правой стойки, сначала грешил на антискрип, но потом уже следствие доказало причастие вот этой вот клипсы.Вложение 40942Вложение 40943

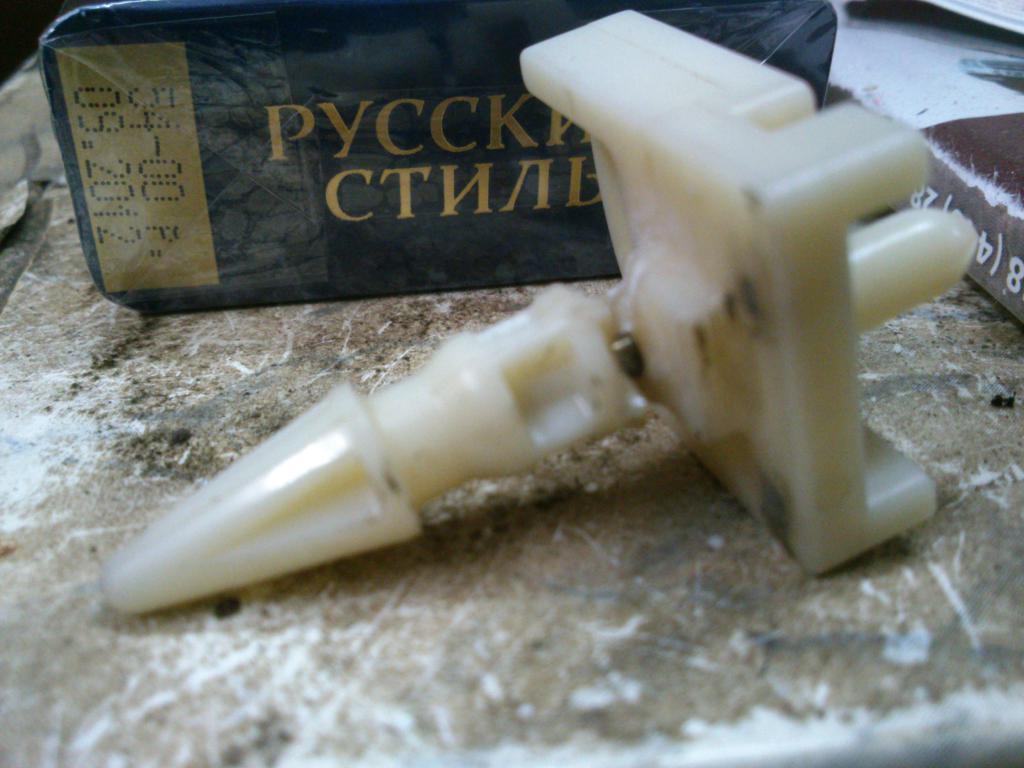

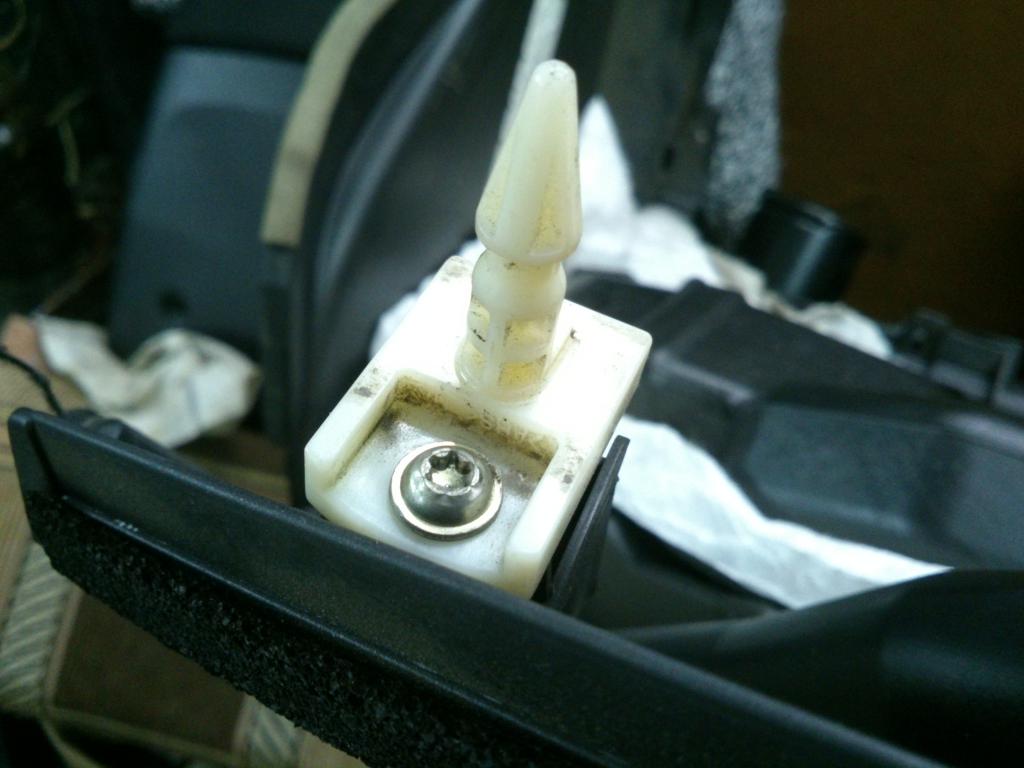

    Собственно поломанная и когда то была запаяна старым хозяином клипса, и новая уже на торпеде. Номер ее не знаю купил у пользователя Valentin58 Ему большое спасибо за клипсу!
    Ну и немного фото по разбору торпеды. Вложение 40946Вложение 40947 В общей сложности разобрал за 8 часов, с перекурами и кофе

    Отчет буду дополнять, поскольку еще вопрос не решен со штатной крутилкой, панелью, и камерой заднего вида.
    Плюс попробую найти фотки на старом телефоне всех фишек сзади как получилось и уже установленные примочки.
    Миниатюры Миниатюры Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-5.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-4.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-codercsch.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0364.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0376.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0379.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0381.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0382.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0383.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0409.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0410.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0411.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0455.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0456.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0454.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0457.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0479.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0477.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0478.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0483.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0488.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0489.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0531.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0528.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-dsc_0533.jpg

    Последний раз редактировалось Moroz; 22.01.2013 в 17:02.

  2. #2
    DarkL0rd
    Участник
    Добрый день!
    Воодушевлённый отчетом Vasko_68sl, я решил проделать тоже самое на своей машине. Разница только в том, что у меня рестайлинговая P12. Некоторых фоток у него нет, так что выложу свой отчет в дополнение.
    Сразу извиняюсь, что отчет не полный. Работа еще не завершена. Некоторые фотки я забыл сделать, но при последующей доделке добавлю их сюда.

    Было приобретено:

    1. ГУ Pioneer AVH 6300BT Navi.

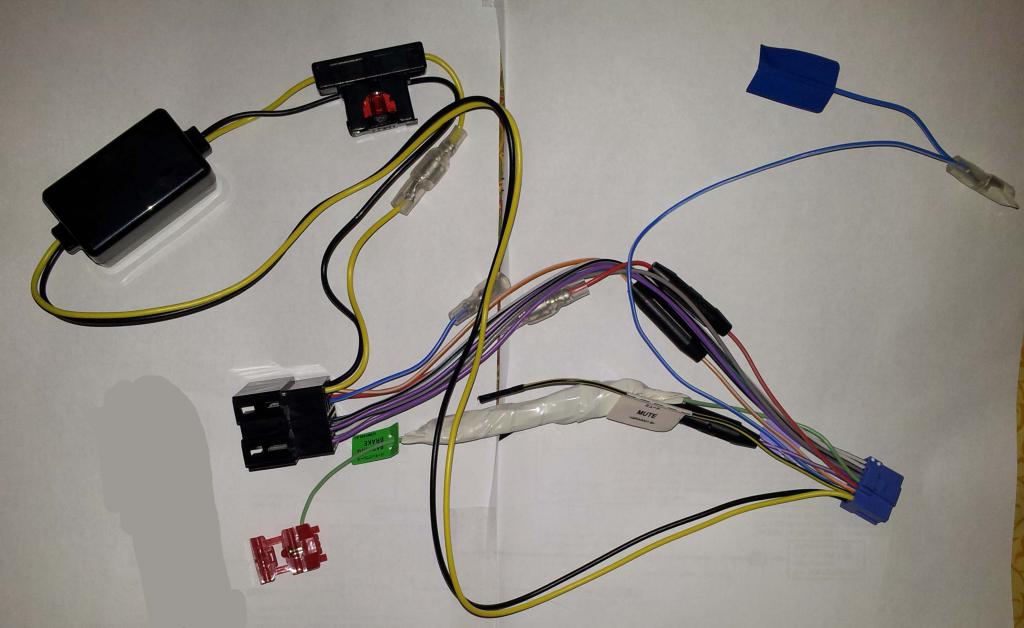

    К нему идет вот такая фишка с проводами. На скотч не обращайте внимания, это я обматывал чтобы провода поменьше болтались и цеплялись за все подрят…
    Вложение 45000

    На вход стоит предохранитель на 10А из чего следует, что реальная мощность каналов будет примерно P=(14В*10А*0,5)/4= 17,5Вт на канал, а не 50Вт как заявлено производителем.

    2. Разъем EBPO ORIS ISO-001 (70р.)

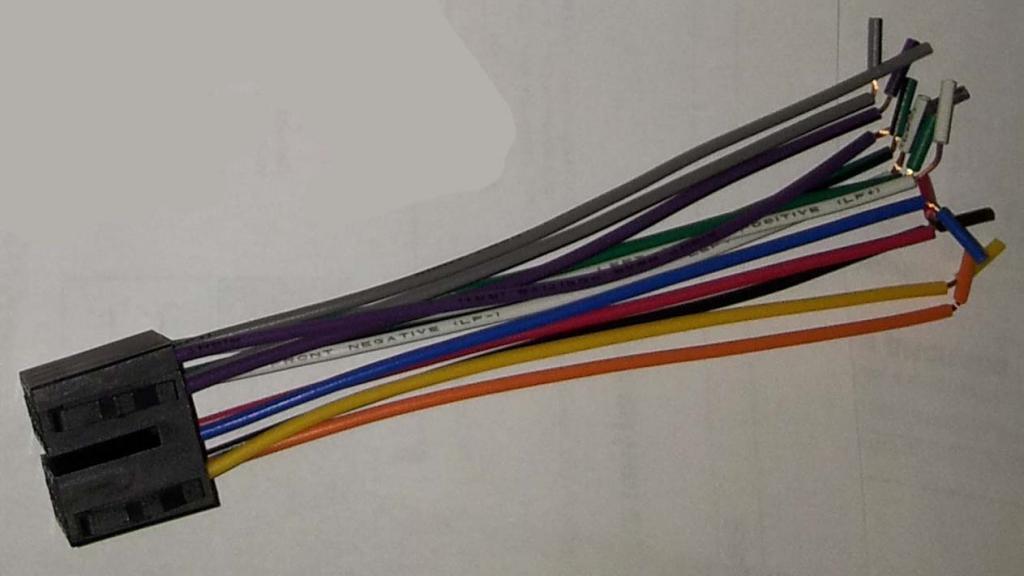

    Его я цеплял к штатной проводке. Приятно удивило, что на нем был промаркирован каждый провод для облегчения подключения.
    Вложение 45001

    3. Кодер RGB-видеосигнала (600р.)
    В виду отсутствия больших навыков в пайке, сам паять я его не стал и заказал его здесь.
    RGB -> (Composite, S-Video) NTSC, 12V

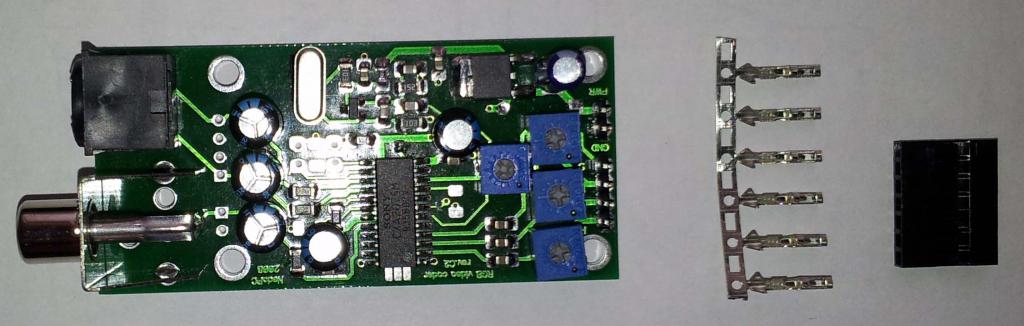

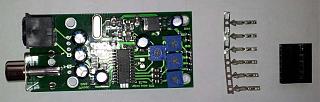

    Выглядит он вот так, плюс к нему мне дали коннекторы на провода и фишку для них.
    Вложение 45002

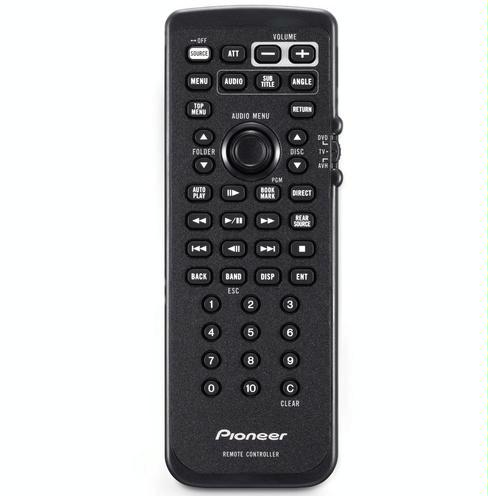

    4. Пульт Pioneer CD-R55 (500р.)
    Вложение 45003
    Брал для того, чтобы после изъятия экрана из устройства не переносить кнопки. Но как выяснилось, с него не возможно переключиться на навигатор.
    Но ничего, пригодится на природе, чтобы каждый раз к машине не бегать.

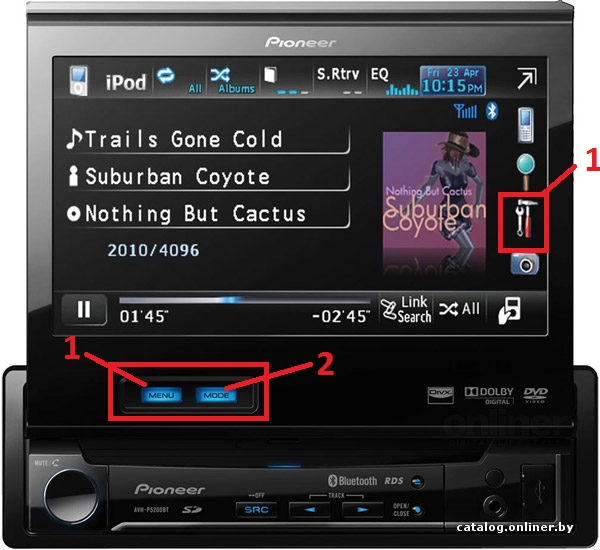

    1-я кнопка переходит в настройки, она в принципе не нужна, так как перейти туда можно с экрана.
    2-я переключает в навигатор.

    Вложение 45004


    Процесс установки:

    1. Разборка панели.
    Описывать не буду. Можно посмотреть как это делал Moroz.
    Снятие центральной консоли и магнитолы (левый руль, рестайл)

    2. Подключение ЕВРО разъёма к штатной проводке.
    Обозначим контакты на штекере с колонками:
    Вложение 45005

    1 (желтый с красной полоской) - «+» при включении подсветки;
    2 (розовый) - ACC («+» при включении вспомогательных приборов);
    3 (желтый) -
    4 (желтый) - Постоянный «+»;

    Далее идут провода колонок
    Передняя левая:
    5 (салатовый) – «+»
    6 (синий) – «-»
    Передняя правая:
    7 (коричневый с белой полоской) – «+»
    8 (коричневый) – «-»
    Задняя левая:
    9 (черный с желтой полоской) – «+»
    10 (салатовый) – «-»
    Задняя правая:
    11 (розовый) – «+»
    12 (синий) – «-»

    Срезаем провода колонкам со штекера.
    А к 1,2,4 подключаемся. Если их срезать, то плата штатной магнитолы останется без питания и на экране будет гореть надпись «SECURE».

    Далее подключаем
    Черный провод («-») – я нарастил и прикрутил к корпусу.
    Светло-зеленый провод (BRAKE) - я подцепил к чёрному минусовому проводу от этого же разъема, чтобы смотреть фильмы независимо от состояния ручника.
    Фиолетово/белый (REAR) – подключаем к проводу идущему к лампочке заднего хода или к коробке. Он отвечает за переключение на камеру заднего вида, при включении заднего хода.

    3. Снятие и разборка штатной магнитолы.
    Снимаем штатную магнитолу и удаляем из нее все внутренности, оставляем только нижнюю плату и радиатор. Потом я завернул все это в антистатический пакет от какой-то старой электроники и обмотал изолентой, чтобы не слетел.

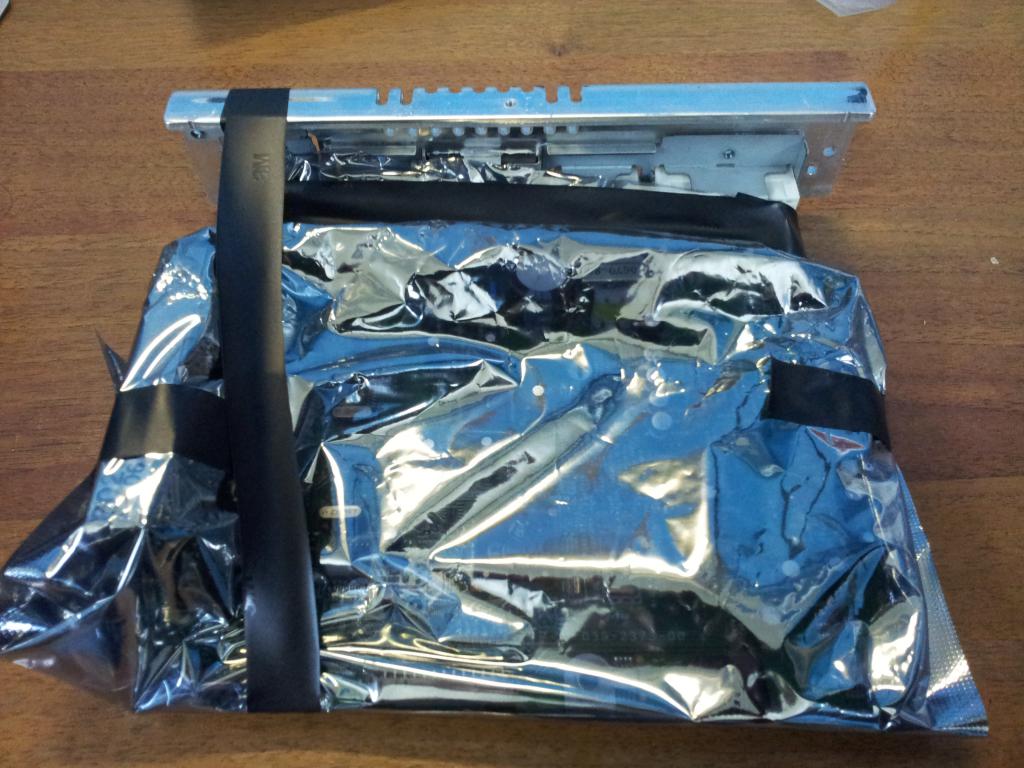

    Вложение 45006
    Подключаем разъем питания и прячем ее под печку.

    4. Снимаем и разбираем блок монитора.

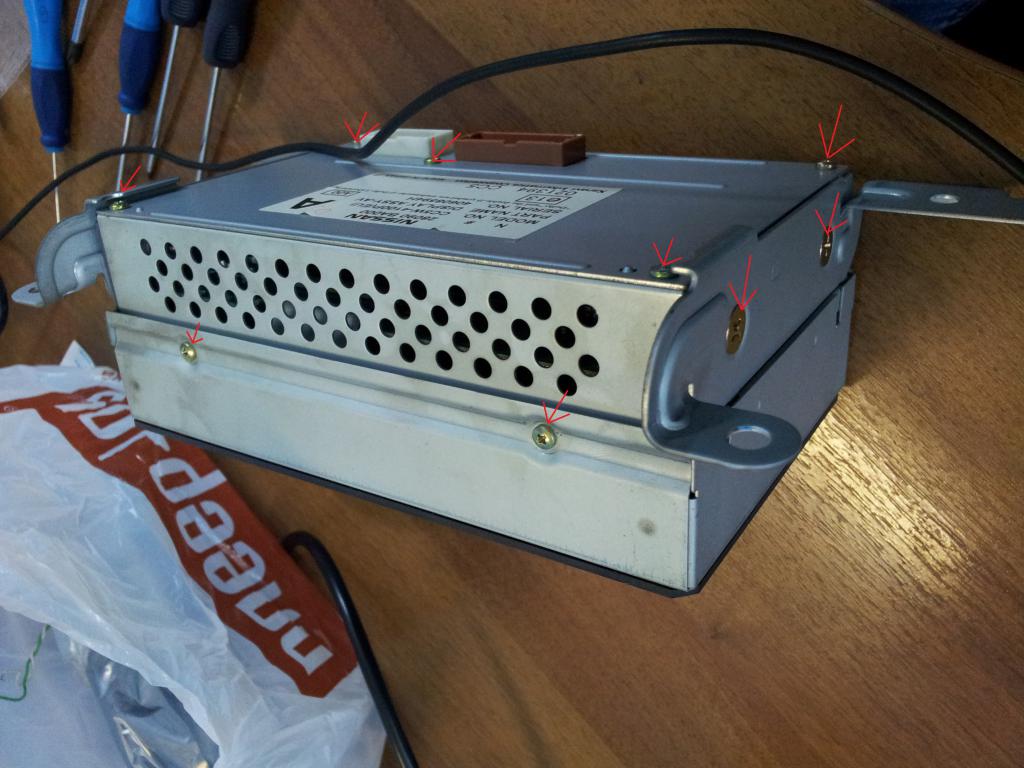

    Откручиваем болты отмеченные стрелочками и симметричные с другой стороны.
    Вложение 45007

    Получаем вот такие 2 половинки
    Вложение 45008

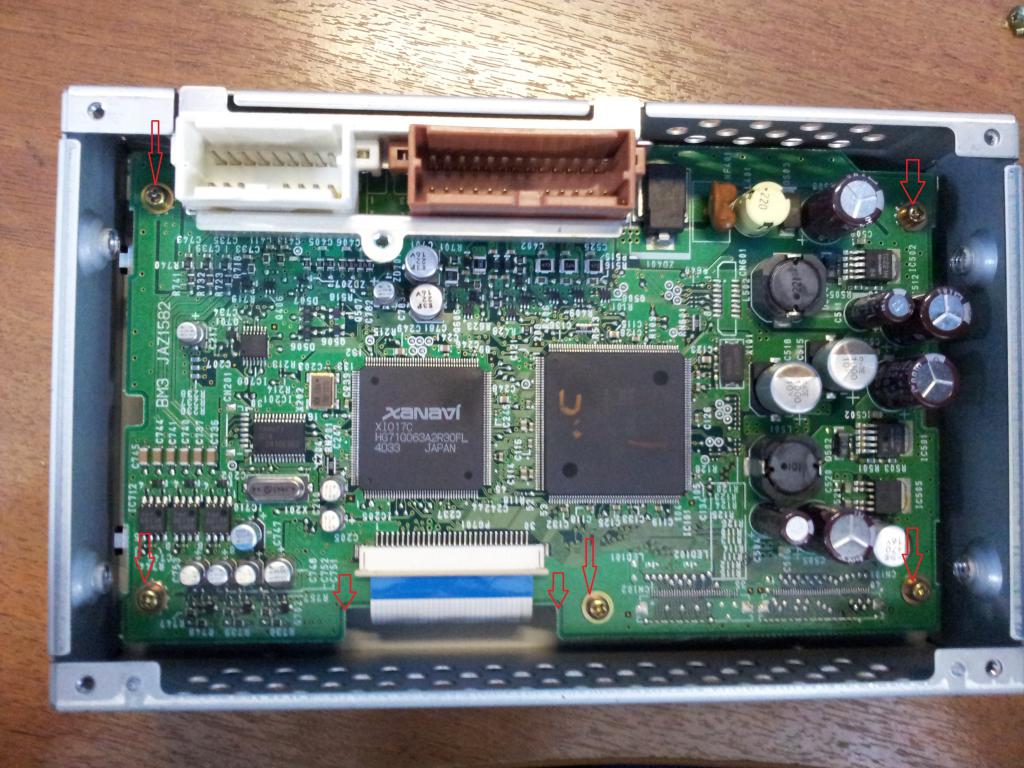

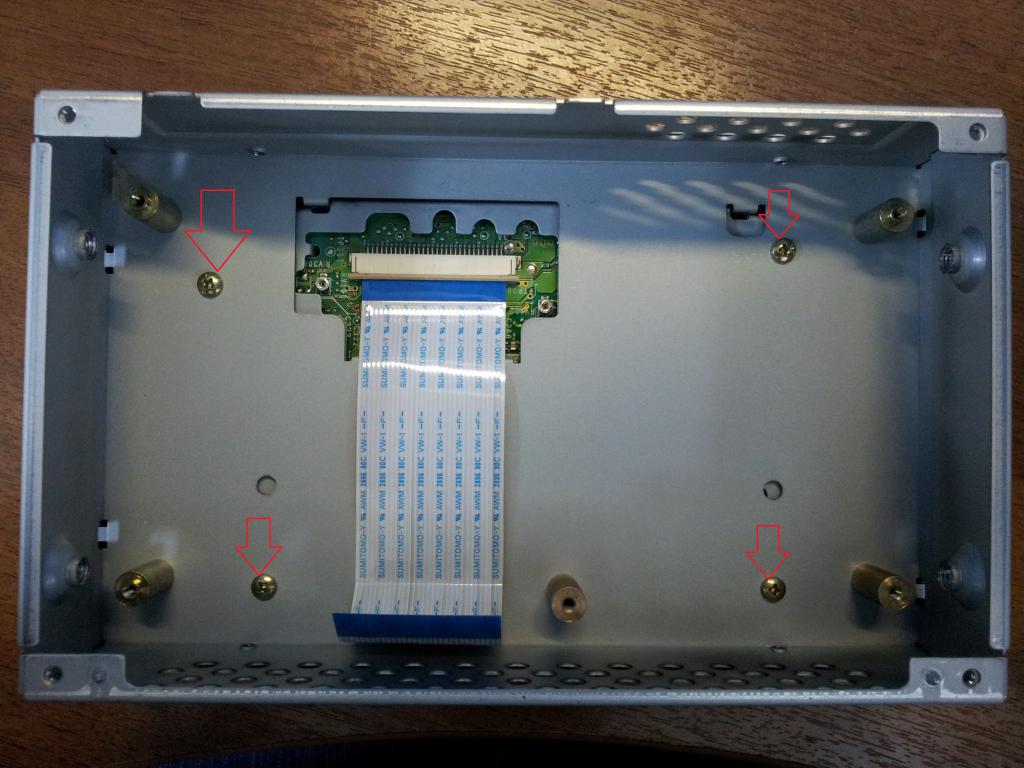

    Чтобы отделить экран нужно снять плату, открутив 5 винтов и вынув шлейф из гнезда. Чтобы вынуть шлейф, нужно потянуть зажимы на себя и он легко выйдет из разъема.
    Вложение 45009

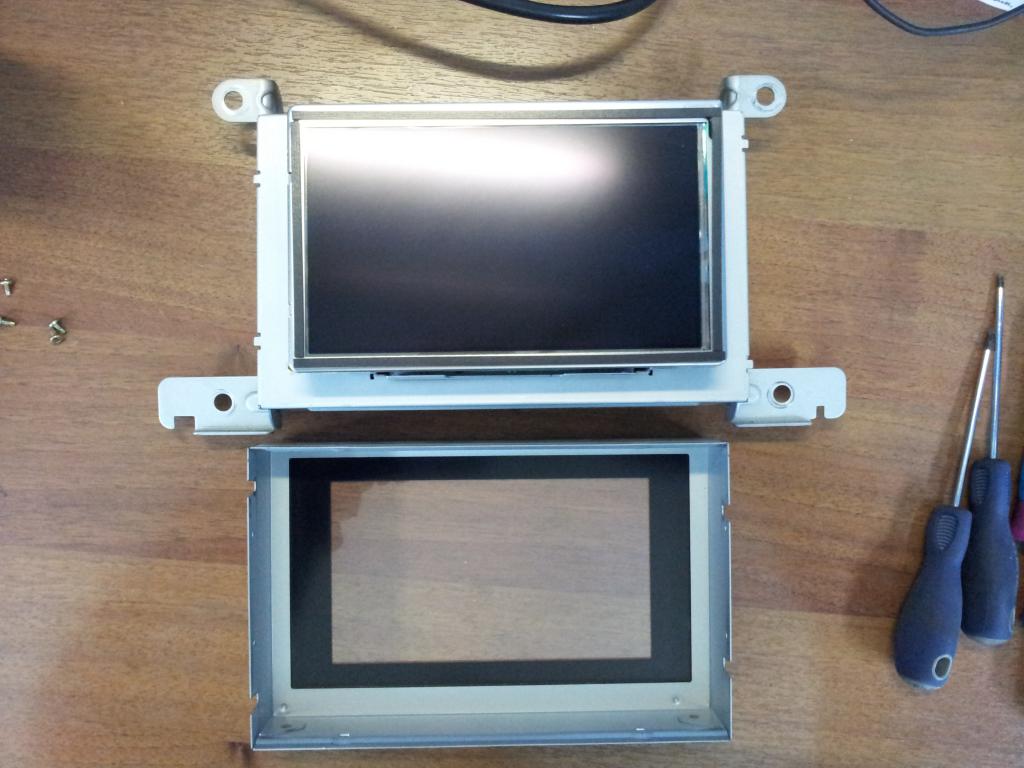

    Далее под платой откручиваем 4 болта и снимаем экран.
    Вложение 45010

    5. Снятие сигнала RGB с платы экрана.

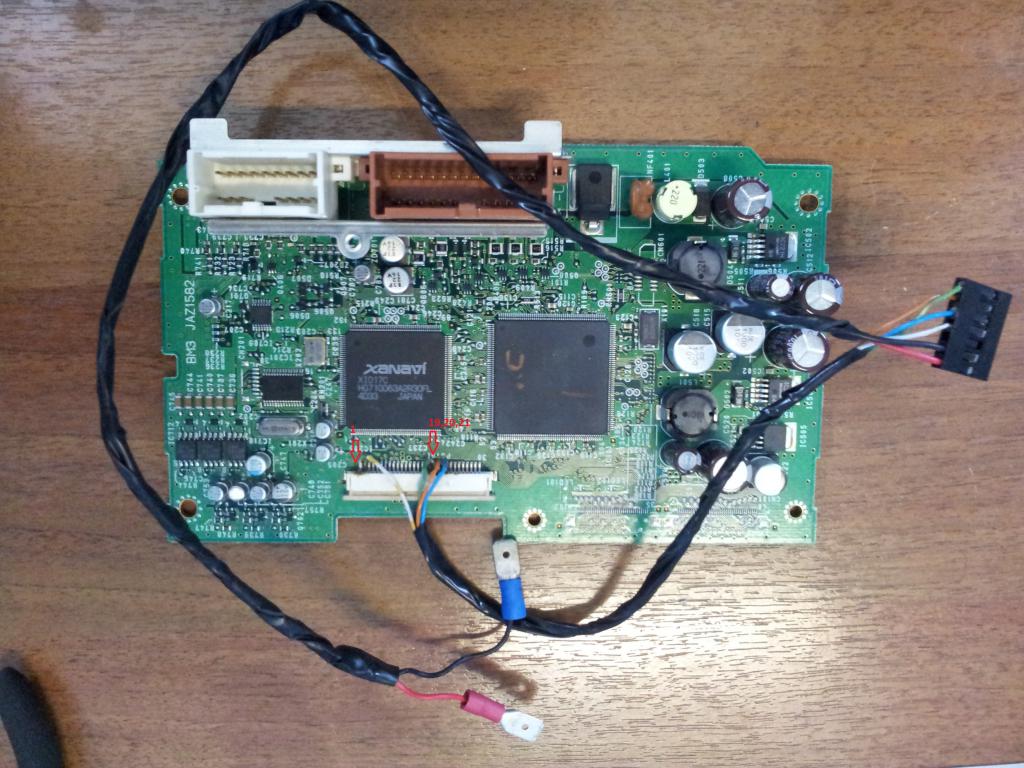

    Для этого нужно припаяться к 4 пинам разъема. Нумерация с лева на право, в принципе они подписаны.
    1 – Синхра, 19 – Red, 20 – Green, 21 – Blue
    Вложение 45011

    Далее я припаял коннекторы к проводам, добавил еще 2 питающих кодер провода, замотал изолентой и вставил в разъем согласно пинам платы.
    Вложение 45012

    6. Расточка панели под новую магнитолу.

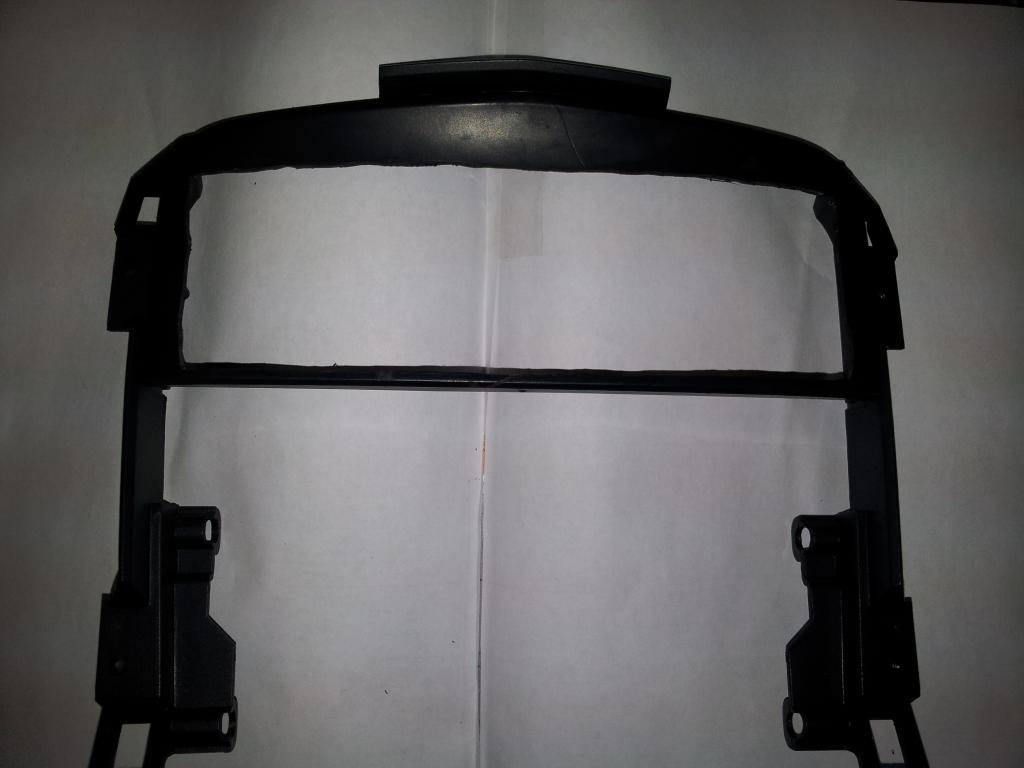

    Так как родная магнитола имеет нестандартную узкую, выгнутую лицевую панель, то пришлось растачивать панель под новую магнитолу. Я стачивал ее дримером со шлифовальной насадкой и потом подрезал аккуратно ножом.
    Старался, как мог, но в некоторых местах ее немного поцарапал, и не получилось получить идеально ровные линии. В дальнейшем планирую ее обтянуть пленкой, тем самым скрыть все свои косяки.
    Вложение 45013

    Так как панель не плоская, пришлось стачивать больше по центру, чтобы утопить центральную часть накладки на корпус магнитолы и тем самым добиться того, чтобы было минимально заметно железный корпус магнитолы сверху и по бокам. Но немного его все равно заметно. Наверное, потом его покрашу в черный цвет.
    Вложение 44991

    Вложение 44992

    Вложение 44993

    7. Отделение экрана от ГУ.

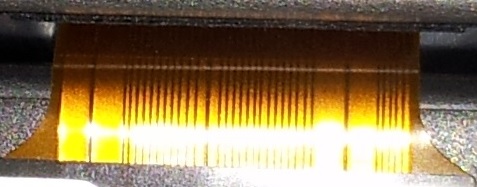

    Этот этап я еще не завершил, но для этого будет нужно разрезать и нарастить вот этот нестандартный шлейф.

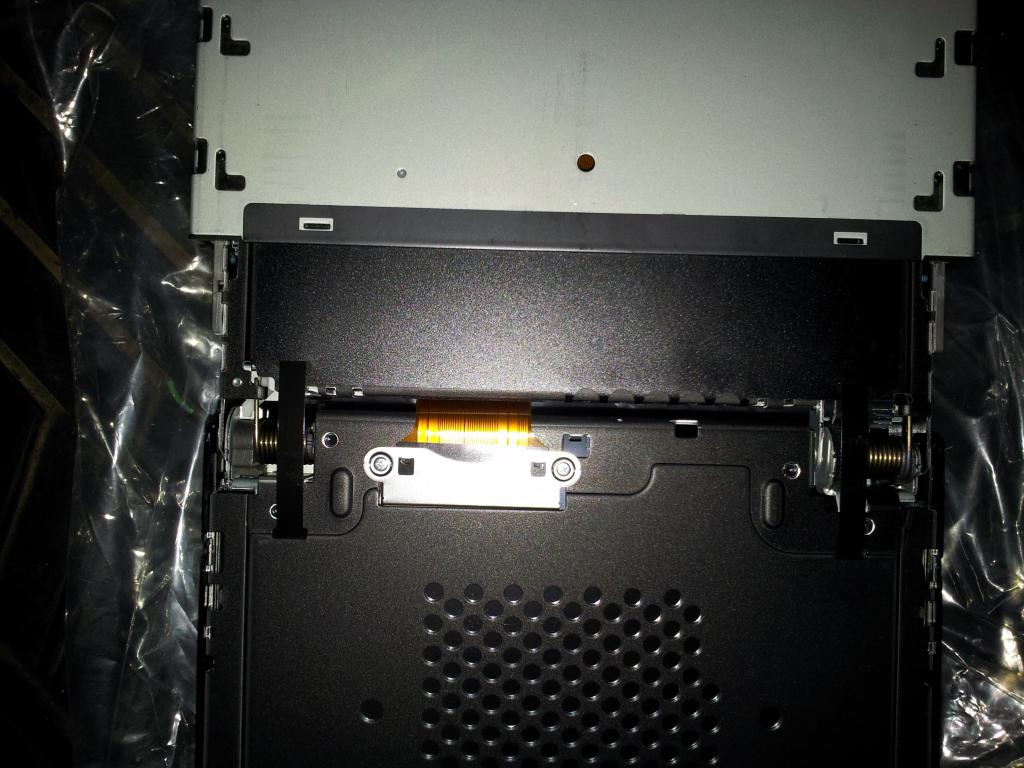

    Вложение 44994

    Вложение 44995


    Промежуточный результат работы

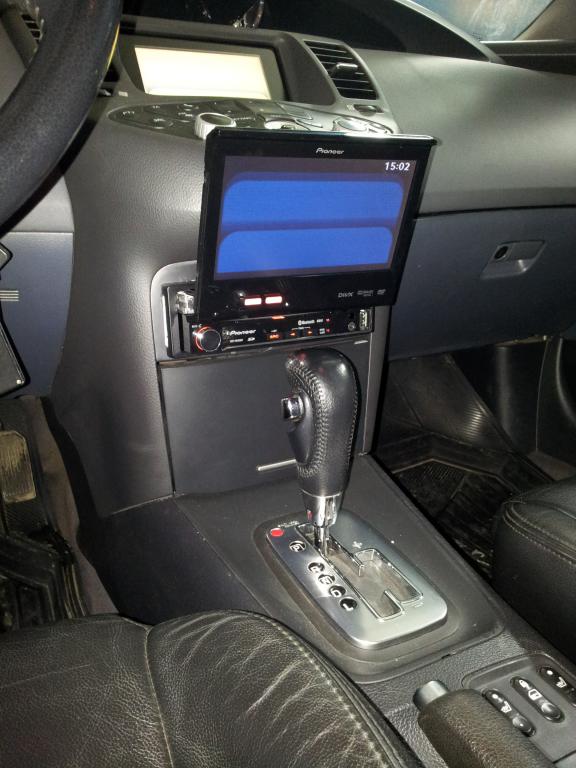

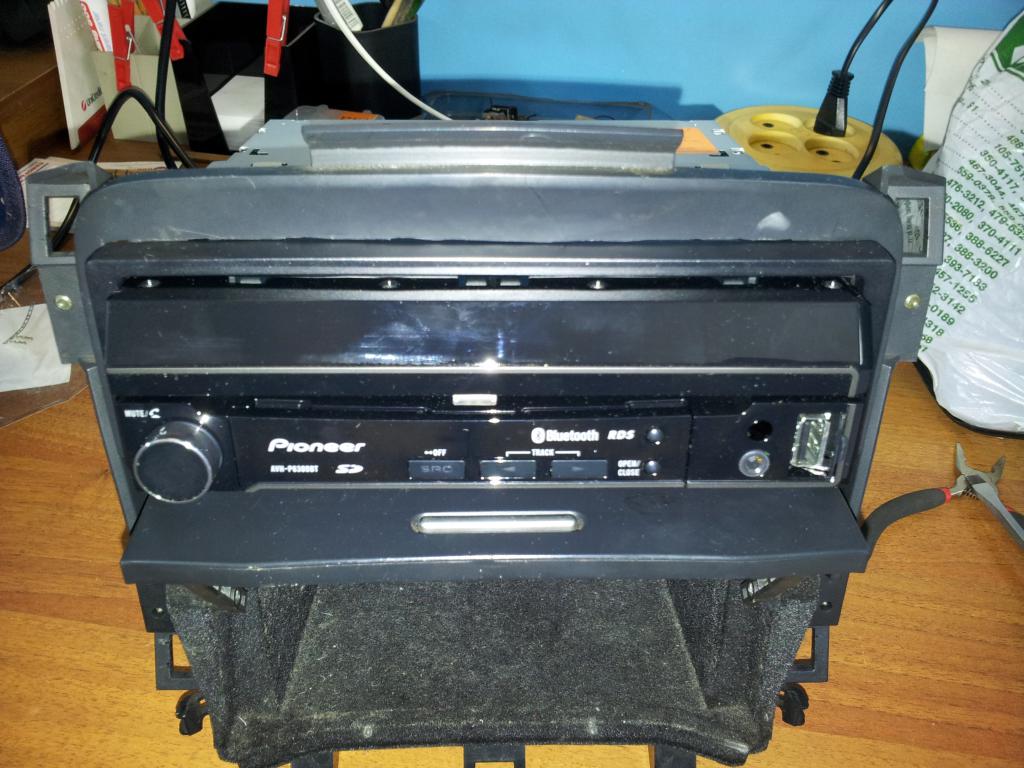

    В собранном виде я получил вот такую картину.

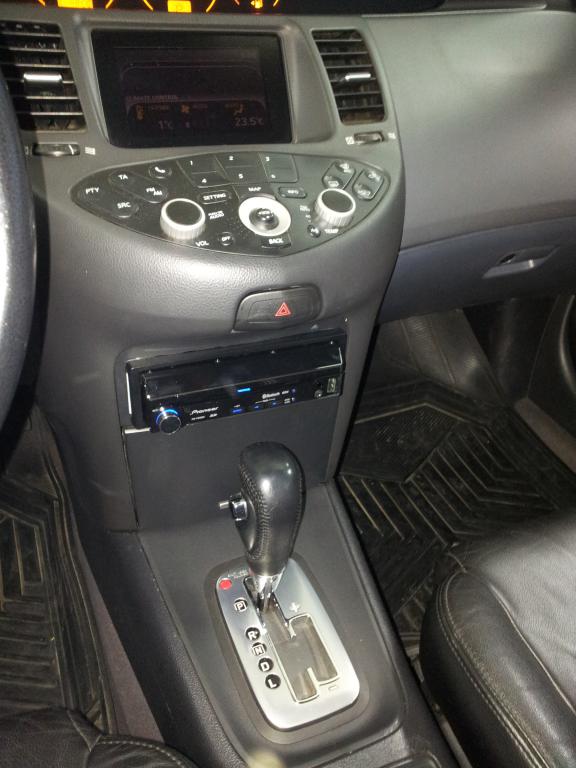

    Косяки по вырезанию панели из сидячего положения особо не заметны. ГУ вписалось в панель достаточно хорошо, сильно не выпирает и ничему не мешает.
    Вложение 44996

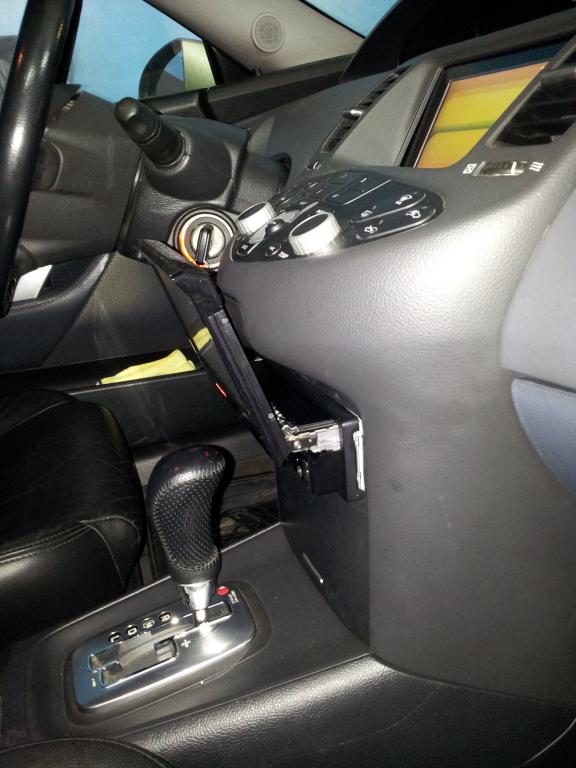

    В выдвинутом положение монитор видно и легко дотянуться, но не особо удобно… В настройках огромное количество цветового оформления, так что легко подобрать нужное.
    Вложение 44997

    На мой взгляд самый большое неудобство в том, что кнопка аварийки полностью закрывается монитором и чтобы ее нажать, нужно убирать экран..
    Вложение 44998

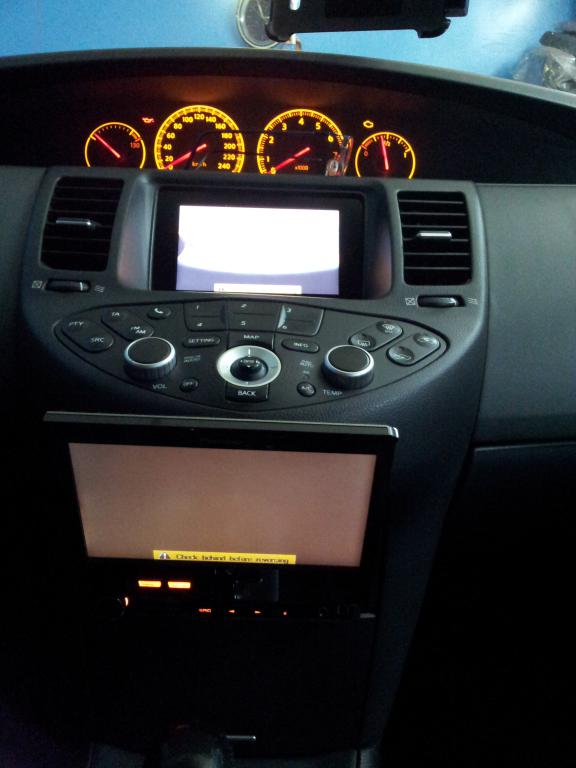

    Еще обнаружилась такая вещь, что изображение с камеры не передается по сигналу RGB. То есть на экране появляется надпись, но картинки нет, хотя на штатном мониторе она есть.
    Вложение 44999

    С этим вопросом надо будет что-то думать.
    В любом случае камеру удобнее вводить через отдельный выход на ГУ. Тем самым при включении задней передачи, экран автоматом будет переключаться на камеру.
    Миниатюры Миниатюры Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-062.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-063.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-064.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-071.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-072.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-90.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-91.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-92.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-93.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-001.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-002.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-003.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-004.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-005.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-031.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-041.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-042.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-043.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-044.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-051.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-052.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-061.jpg
    Изображения Изображения

  3. #3
    DarkL0rd
    Участник
    Добрый день!
    Воодушевлённый отчетом Vasko_68sl, я решил проделать тоже самое на своей машине. Разница только в том, что у меня рестайлинговая P12. Некоторых фоток у него нет, так что выложу свой отчет в дополнение.
    Сразу извиняюсь, что отчет не полный. Работа еще не завершена. Некоторые фотки я забыл сделать, но при последующей доделке добавлю их сюда.

    Было приобретено:

    1. ГУ Pioneer AVH 6300BT Navi.
    К нему идет вот такая фишка с проводами. На скотч не обращайте внимания, это я обматывал чтобы провода поменьше болтались и цеплялись за все подрят…
    Вложение 45000

    На вход стоит предохранитель на 10А из чего следует, что реальная мощность каналов будет примерно P=(14В*10А*0,5)/4= 17,5Вт на канал, а не 50Вт как заявлено производителем.

    2. Разъем EBPO ORIS ISO-001 (70р.)
    Его я цеплял к штатной проводке. Приятно удивило, что на нем был промаркирован каждый провод для облегчения подключения.
    Вложение 45001

    3. Кодер RGB-видеосигнала (600р.)
    В виду отсутствия больших навыков в пайке, сам паять я его не стал и заказал его здесь.
    RGB -> (Composite, S-Video) NTSC, 12V
    Выглядит он вот так, плюс к нему мне дали коннекторы на провода и фишку для них.
    Вложение 45002

    4. Пульт Pioneer CD-R55 (500р.)
    Вложение 45003
    Брал для того, чтобы после изъятия экрана из устройства не переносить кнопки. Но как выяснилось, с него не возможно переключиться на навигатор.
    Но ничего, пригодится на природе, чтобы каждый раз к машине не бегать.

    1-я кнопка переходит в настройки, она в принципе не нужна, так как перейти туда можно с экрана.
    2-я переключает в навигатор.

    Вложение 45004


    Процесс установки:

    1. Разборка панели.
    Описывать не буду. Можно посмотреть как это делал Moroz.
    Снятие центральной консоли и магнитолы (левый руль, рестайл)

    2. Подключение ЕВРО разъёма к штатной проводке.
    Обозначим контакты на штекере с колонками:
    Вложение 45005

    1 (желтый с красной полоской) - «+» при включении подсветки;
    2 (розовый) - ACC («+» при включении вспомогательных приборов);
    3 (желтый) -
    4 (желтый) - Постоянный «+»;

    Далее идут провода колонок
    Передняя левая:
    5 (салатовый) – «+»
    6 (синий) – «-»
    Передняя правая:
    7 (коричневый с белой полоской) – «+»
    8 (коричневый) – «-»
    Задняя левая:
    9 (черный с желтой полоской) – «+»
    10 (салатовый) – «-»
    Задняя правая:
    11 (розовый) – «+»
    12 (синий) – «-»

    Срезаем провода колонкам со штекера.
    А к 1,2,4 подключаемся. Если их срезать, то плата штатной магнитолы останется без питания и на экране будет гореть надпись «SECURE».

    Далее подключаем
    Черный провод («-») – я нарастил и прикрутил к корпусу.
    Светло-зеленый провод (BRAKE) - я подцепил к чёрному минусовому проводу от этого же разъема, чтобы смотреть фильмы независимо от состояния ручника.
    Фиолетово/белый (REAR) – подключаем к проводу идущему к лампочке заднего хода или к коробке. Он отвечает за переключение на камеру заднего вида, при включении заднего хода.

    3. Снятие и разборка штатной магнитолы.
    Снимаем штатную магнитолу и удаляем из нее все внутренности, оставляем только нижнюю плату и радиатор. Потом я завернул все это в антистатический пакет от какой-то старой электроники и обмотал изолентой, чтобы не слетел.
    Вложение 45006
    Подключаем разъем питания и прячем ее под печку.

    4. Снимаем и разбираем блок монитора.
    Откручиваем болты отмеченные стрелочками и симметричные с другой стороны.
    Вложение 45007

    Получаем вот такие 2 половинки
    Вложение 45008

    Чтобы отделить экран нужно снять плату, открутив 5 винтов и вынув шлейф из гнезда. Чтобы вынуть шлейф, нужно потянуть зажимы на себя и он легко выйдет из разъема.
    Вложение 45009

    Далее под платой откручиваем 4 болта и снимаем экран.
    Вложение 45010

    5. Снятие сигнала RGB с платы экрана.
    Для этого нужно припаяться к 4 пинам разъема. Нумерация с лева на право, в принципе они подписаны.
    1 – Синхра, 19 – Red, 20 – Green, 21 – Blue
    Вложение 45011

    Далее я припаял коннекторы к проводам, добавил еще 2 питающих кодер провода, замотал изолентой и вставил в разъем согласно пинам платы.
    Вложение 45012

    6. Расточка панели под новую магнитолу.
    Так как родная магнитола имеет нестандартную узкую, выгнутую лицевую панель, то пришлось растачивать панель под новую магнитолу. Я стачивал ее дримером со шлифовальной насадкой и потом подрезал аккуратно ножом.
    Старался, как мог, но в некоторых местах ее немного поцарапал, и не получилось получить идеально ровные линии. В дальнейшем планирую ее обтянуть пленкой, тем самым скрыть все свои косяки.
    Вложение 45013

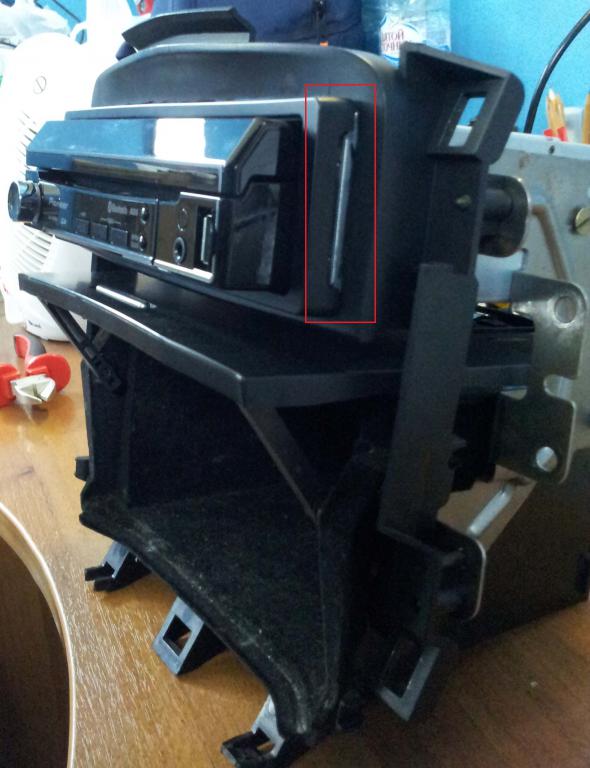

    Так как панель не плоская, пришлось стачивать больше по центру, чтобы утопить центральную часть накладки на корпус магнитолы и тем самым добиться того, чтобы было минимально заметно железный корпус магнитолы сверху и по бокам. Но немного его все равно заметно. Наверное, потом его покрашу в черный цвет.
    Вложение 44991

    Вложение 44992

    Вложение 44993

    7. Отделение экрана от ГУ.
    Этот этап я еще не завершил, но для этого будет нужно разрезать и нарастить вот этот нестандартный шлейф.
    Вложение 44994

    Вложение 44995


    Промежуточный результат работы
    В собранном виде я получил вот такую картину.
    Косяки по вырезанию панели из сидячего положения особо не заметны. ГУ вписалось в панель достаточно хорошо, сильно не выпирает и ничему не мешает.
    Вложение 44996

    В выдвинутом положение монитор видно и легко дотянуться, но не особо удобно… В настройках огромное количество цветового оформления, так что легко подобрать нужное.
    Вложение 44997

    На мой взгляд самый большое неудобство в том, что кнопка аварийки полностью закрывается монитором и чтобы ее нажать, нужно убирать экран..
    Вложение 44998

    Еще обнаружилась такая вещь, что изображение с камеры не передается по сигналу RGB. То есть на экране появляется надпись, но картинки нет, хотя на штатном мониторе она есть.
    Вложение 44999

    С этим вопросом надо будет что-то думать.
    В любом случае камеру удобнее вводить через отдельный выход на ГУ. Тем самым при включении задней передачи, экран автоматом будет переключаться на камеру.
    Миниатюры Миниатюры Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-062.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-063.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-064.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-071.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-072.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-90.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-91.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-92.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-93.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-001.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-002.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-003.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-004.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-005.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-031.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-041.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-042.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-043.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-044.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-051.jpg

    Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-052.jpg   Замена штатного экрана, головного устройства Р12 на Pioneer AVH 6300BT Navi-061.jpg
    Изображения Изображения

Похожие темы

  1. Замена штатного монитора Р12
    от Jenek72 в разделе Электроника
    Ответов: 484
    Последнее сообщение: 15.10.2017, 01:36
  2. Ответов: 67
    Последнее сообщение: 28.03.2016, 09:02
  3. Ответов: 16
    Последнее сообщение: 24.03.2014, 14:16
  4. Автомагнитола Pioneer AVH-P3200DVD
    от shadowdancer в разделе Прочее
    Ответов: 2
    Последнее сообщение: 23.10.2012, 08:34
  5. Замена штатного ксенона на Depo
    от Ajkros в разделе Электрооборудование
    Ответов: 14
    Последнее сообщение: 27.03.2012, 17:02

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
