Спидометр и передняя консоль - Снятие. Замена ламп в приборной панели Р11.

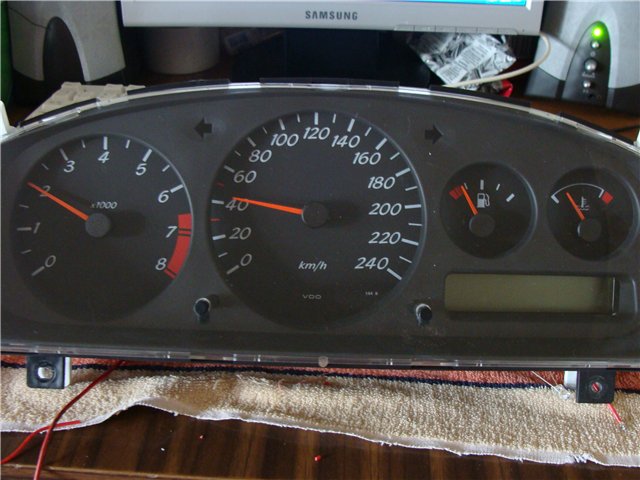

выкладываю без комментариев, там вроде и так всё понятно. приборка пока не доделана, но то что есть уже радует глаз, осталось стекло затонировать.

Сообщение от Eric

Я добрался до панели (спидометр-тахометр) и как её оттуда вытащить? Я так понимаю что её изнутри держит тросик то КПП. Неужели его (тросик) надо откручивать от коробки? Или есть другой путь? Помогите пожалуйста, или направьте в нужный раздел форума.

можно не откручивать, я подлезал рукой за панель и отщелкивал тросик, но надо хорошо из...ся, возможно проще открутить от коробки

Отвёрткой поддевать магнитолу сбоку не надо. Достаточно нажать тонкой отвёткой или шилом до шелчка с обоих сторон в маленьком отверстии магнитолы, и потянуть магнитолу за кассетоприёмник. С небольшим усилием он выходит без проблем.

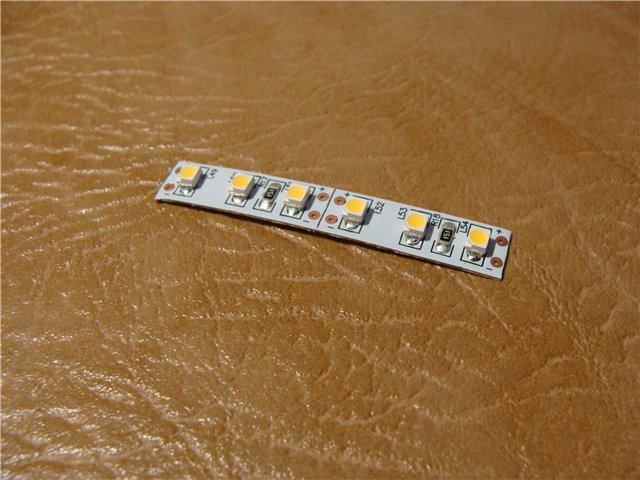

Привет всем. Маленький фотоотчёт как я делал подсветку панели приборов. Итак, берём вот такие светодиоды с теплым цветом свечения

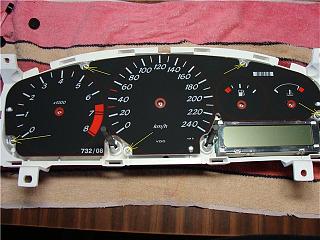

Далее разбираем приборку: снимаем стекло (фото нет), осторожно снимаем стрелки, подковыривая их плоской отвёрткой, но перед этим надо запомнить их первоначальное положение, можно просто сфотографировать

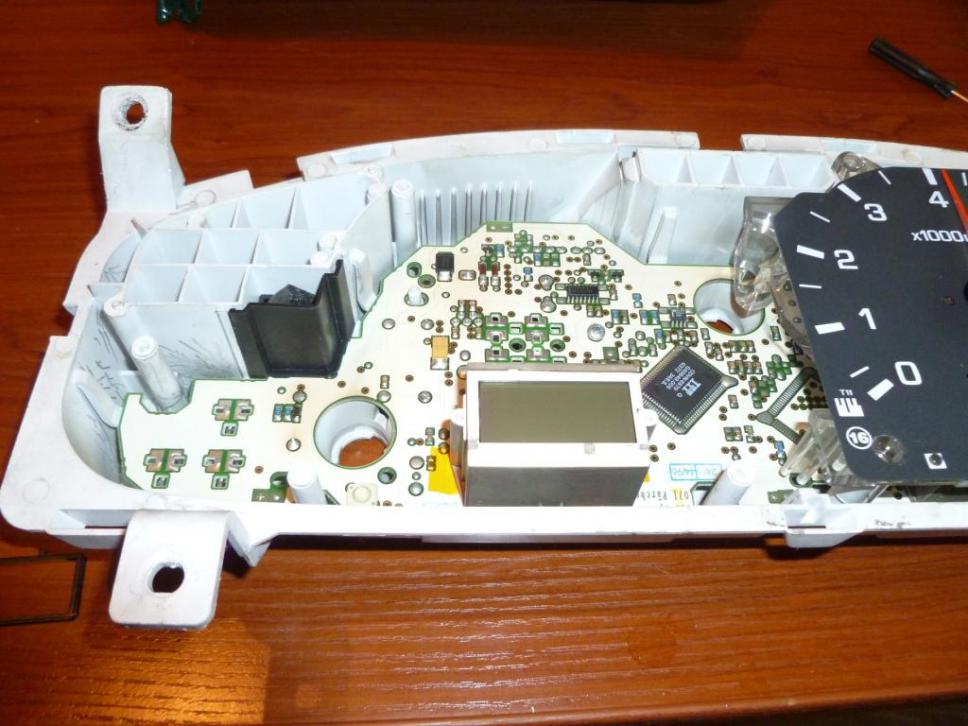

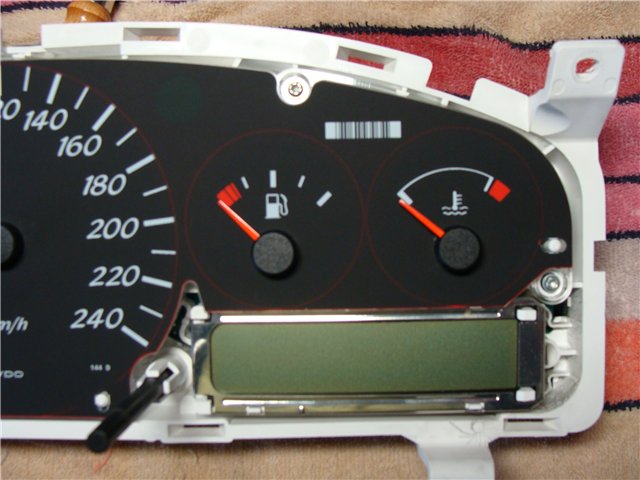

Откручиваем 5 винтов и аккуратно отклеёваем панель циферблата(она в некоторых местах приклеена)

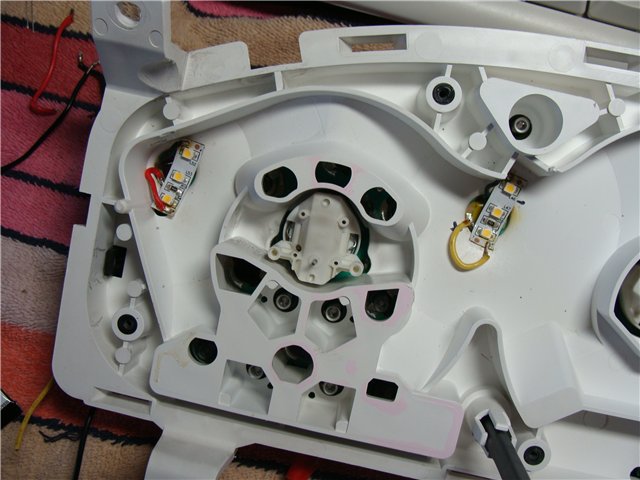

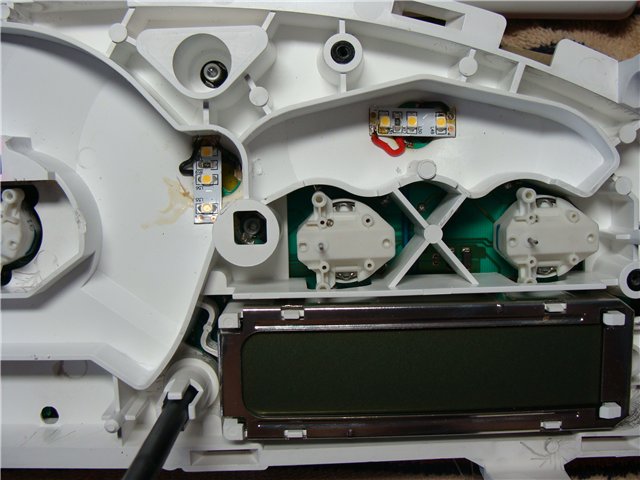

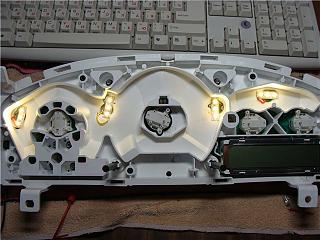

Извлекаем лампочки подсветки и на их место приклеиваем светодиоды. Подключаем с помощью проводков, припаяв их к штатным гнёздам, соблюдая полярность

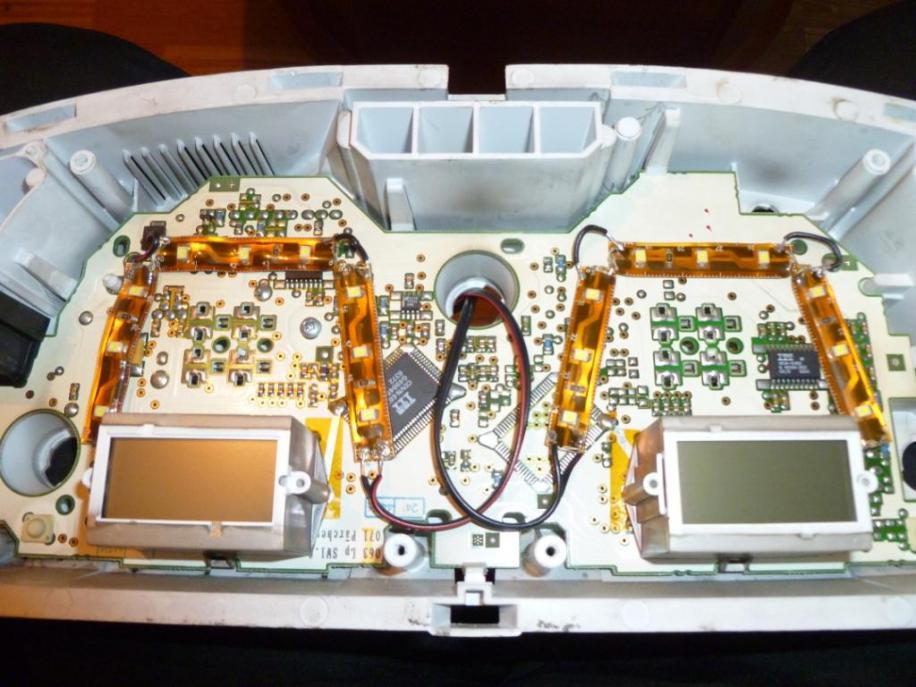

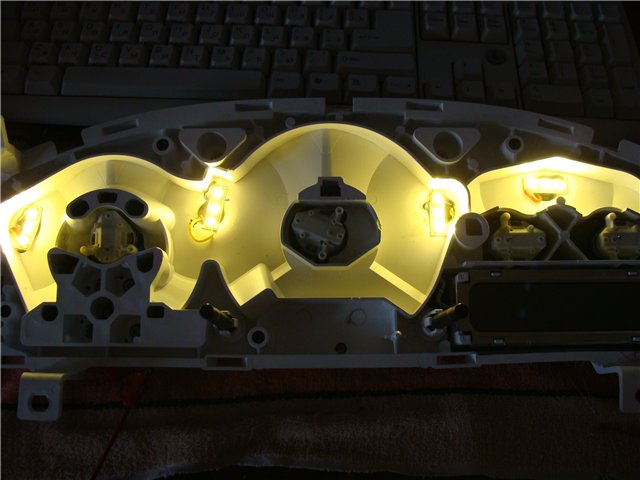

После монтажа светодиодов можно подключить. вот что получилось

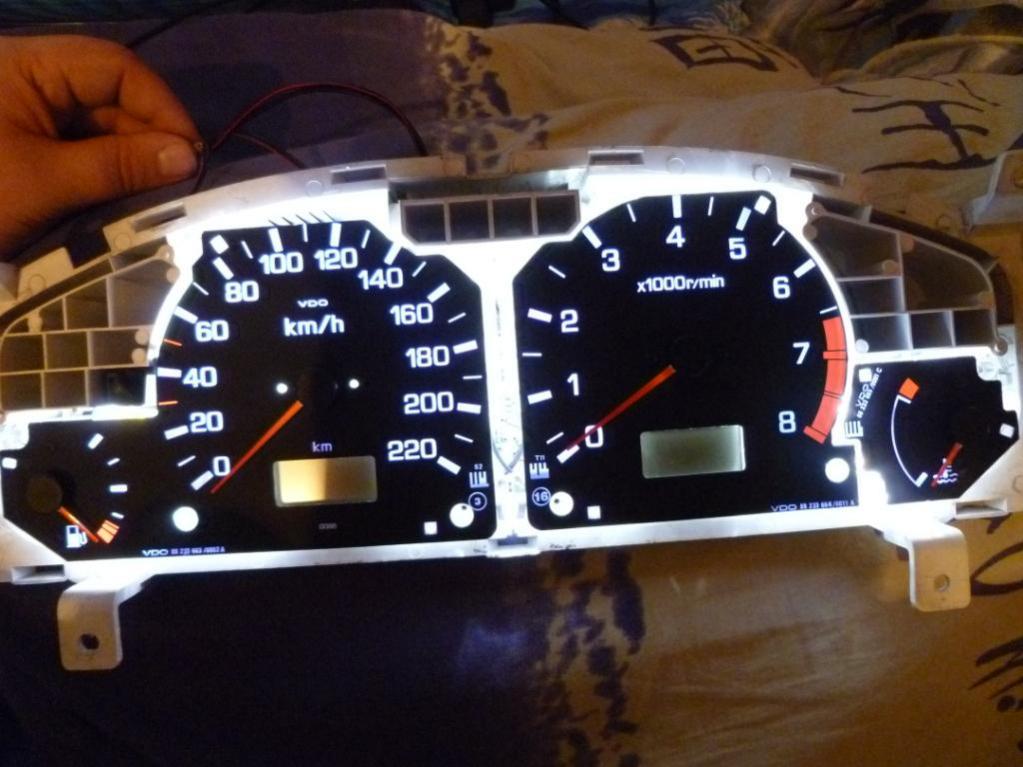

в темноте

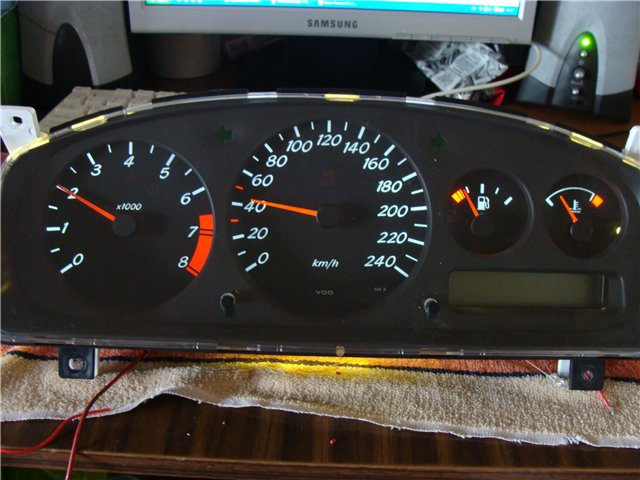

Собираем всё в обратной последовательности и получаем вот что




без подсветки



Теперь приборы ночью радуют глаз))))))

Для того, чтобы снять синие колпачки с лампочки их нужно положить в ацетон, через минут пять колпачки разбухнут и снимутся. Затем ацетон высыхает и колпачки принимают свой обычный вид. Точно так поступаю с кембриком, когда надо натянуть его на провод, в ацетон, он разбухает, затем на проводе высыхает и плотно обжимает.

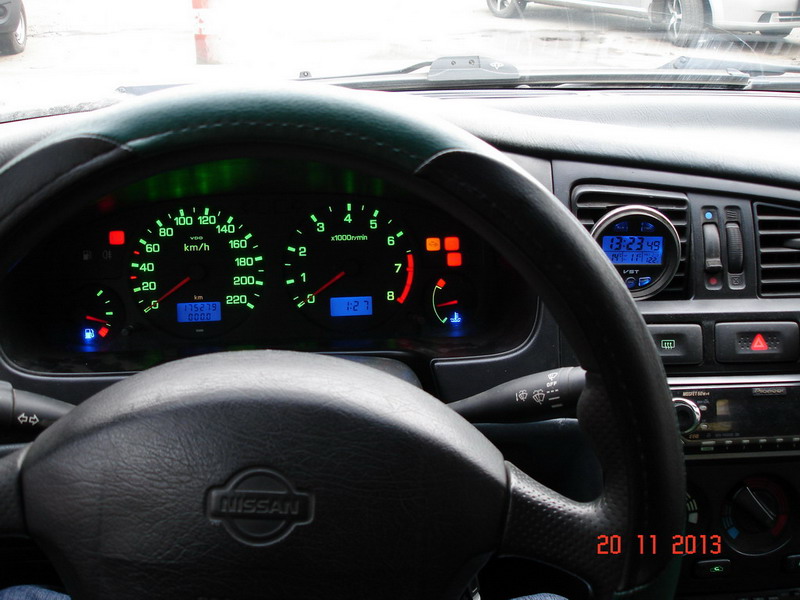

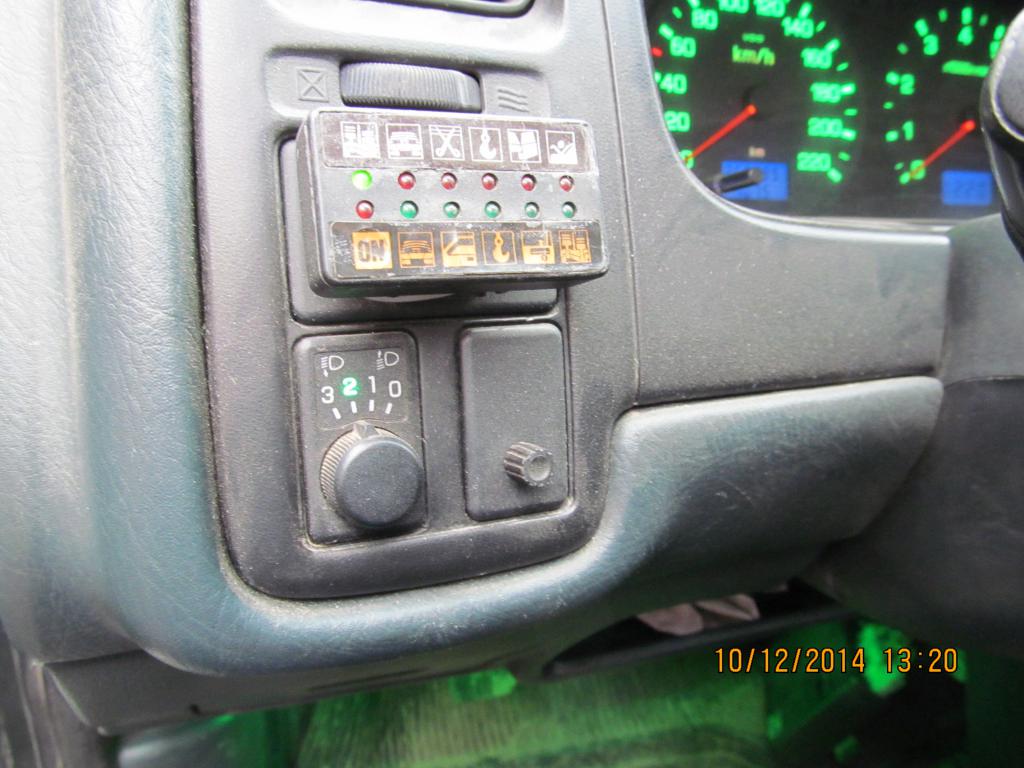

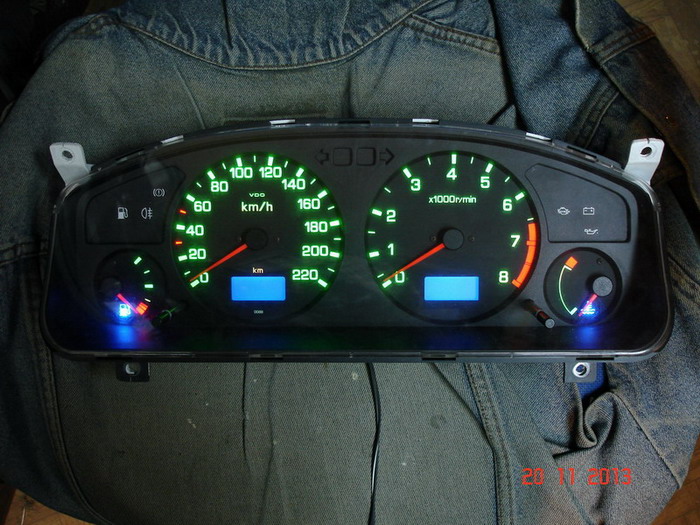

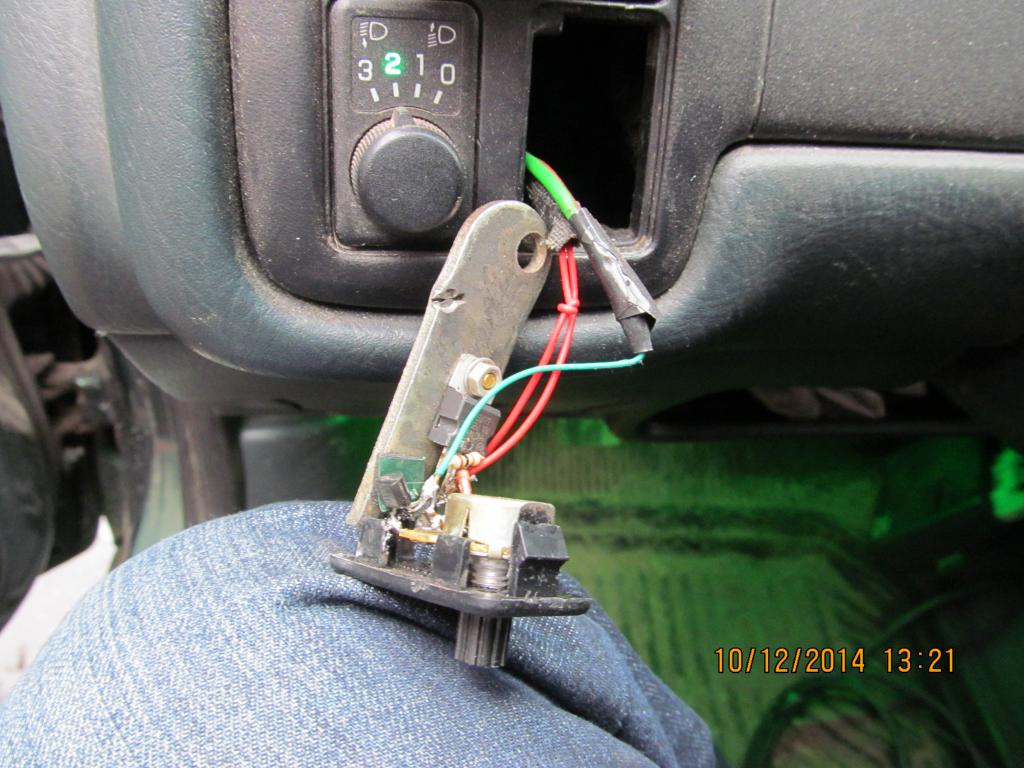

proffking, Стрелки тахометра и спидометра аккуратнее крути... Сфоткал сёдня приборку!!! Стоит регулятор яркости. Некоторые ставят RGBленты +триггер 3 режимный, можно крутить и настраивать разный цвет, либо с отливом разные сочетания. - я не загонялся!!! Мне зелёный приятней.Солнечным днём всё горит красочно.
Можно ваще с пультом http://www.youtube.com/watch?v=PucIJJ1QuCc

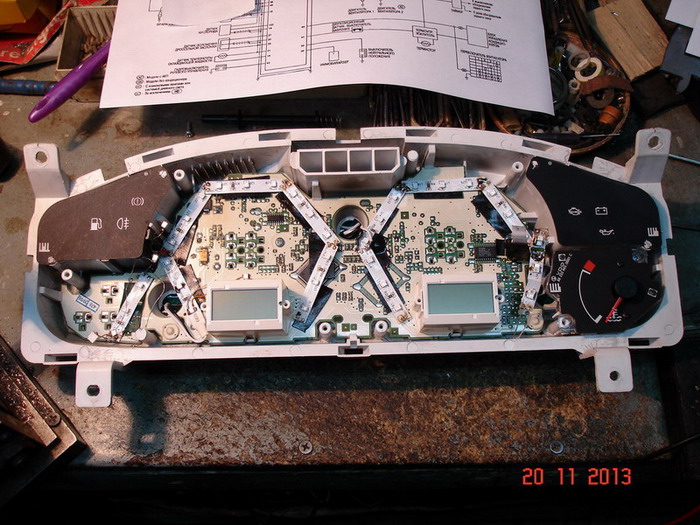

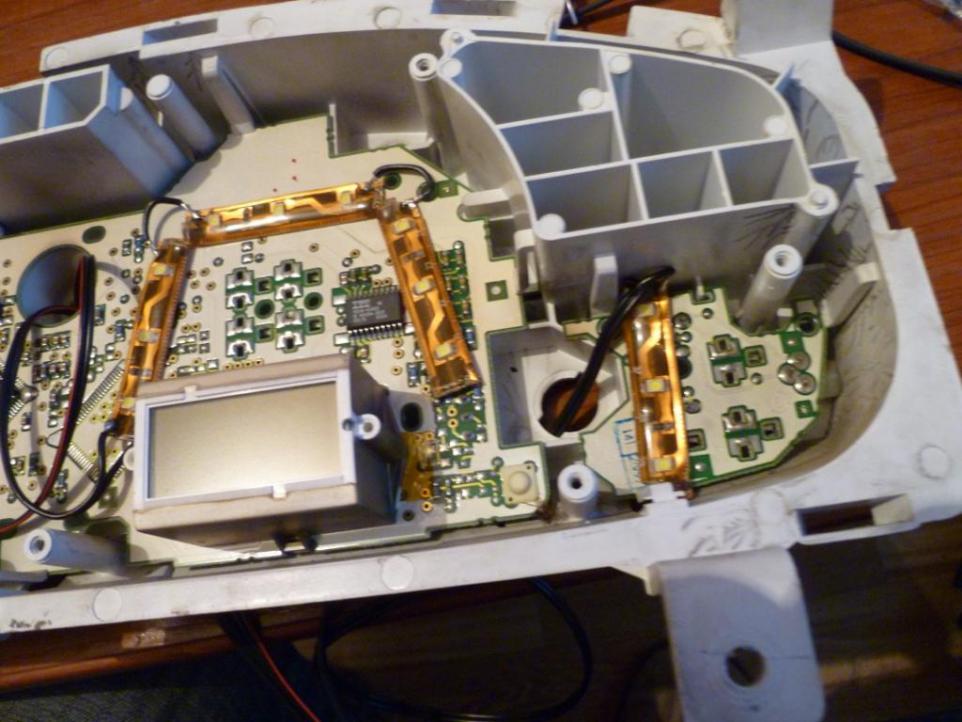

Где ближе, в ту дырку и вывод подпаивал. Можно к одному!!! все патроны под лампы подсветки запаралелленны. Под красные полоски отдельные светодиоды, через резисторы(подбирать нужно по яркости свечения) Вот где шкала красная на тахометре...Под значки топлива и воды синие светодиоды. Красную ленту кусок вокруг моторчиков спидометра и тахометра, топлива, воды. и приклеять.
