Камера заднего вида

Сообщение от hellkot

штатной проводки от камеры не было, правда, рядом с тюнером висит некий разъем такого вот вида. Провода в него были воткнуты изначально и висит он на том же хвосте, что идет к тюнеру.

а разъёмчик похож на тот, который к блоку управления камерой идёт. Посчитай сколько пин у него. И по цветам точно напиши. А то не совсем видно полоски на проводах...

Moroz,
По подробнее про камеру с нави от англичанки

Сообщение от SEREGA frg

По подробнее про камеру с нави от англичанки

рестайл, дорестайл? Руль левый, правый? Скажи что надо - выжимку из мануала сделаю...

Сообщение от Moroz

рестайл, дорестайл? Руль левый, правый? Скажи что надо - выжимку из мануала сделаю...

Рейстал левый нави
Нужна распиновка для подключения видео сигнала на штатный моник
Через з.камеру не идёт Может через навик как то
Жду твоего совета

SEREGA frg, вот держи
общая схема

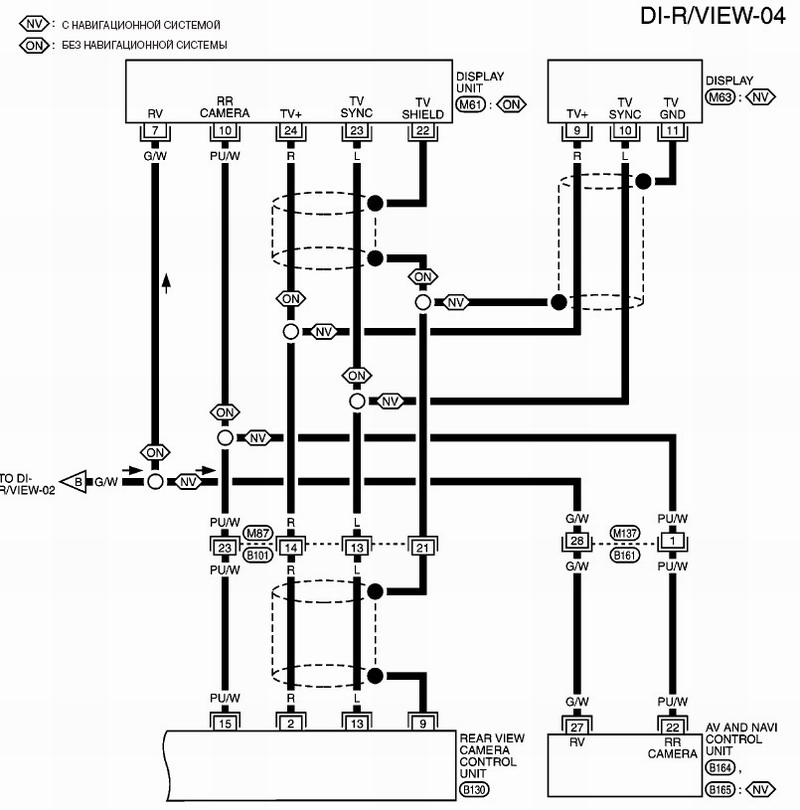

нужный тебе кусок

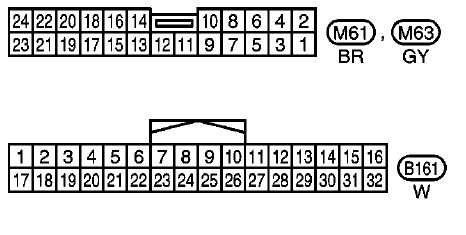

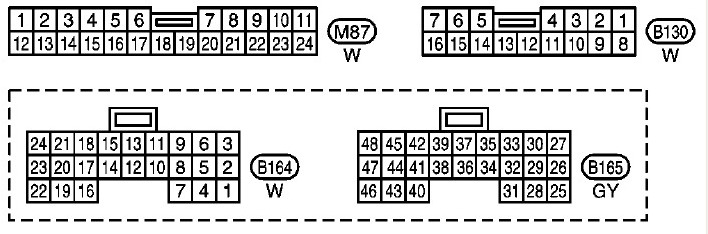

распиновка

Moroz,
Второй рисунок наводит на мысль что это для японок Буквы TV меня смущают Потому как нет в евроавто телевизора
Изини за назойливость

Сообщение от SEREGA frg

Второй рисунок наводит на мысль что это для японок Буквы TV меня смущают Потому как нет в евроавто телевизора

Имеется ввиду TV сигнал. Это точно для Европейки, у меня на Япиков нет мануала. Тем более обрати внимание - тюнера нет в схеме, а она общая для всех вариантов...

О.К Буду разбираться

Это для япо значит
Кто уже выкладывал не помню

Привет всем!!! тоже пробовал подключать камеру заднего хода к штатному тюну без включения видео на мониторе ни чего нет.прозьба если кто разберется как работает на машинах со штатной камерой и сможет также поключить свою отпишитесь по подробней как вы это сделали(подключить не штатную камеру как штатную) ну если еще фото будут совсем гуд!!!!
