Тема: Камера заднего вида

  1. #251
    Старожил
    Регистрация
    08.11.2011
    Адрес
    Питер
    Сообщений
    2,852
    Авто: Кукурузер
    Двигатель: 1.8
    Коробка: АКПП
    Год выпуска: 2011
    Митяй82, Купил что,али как????

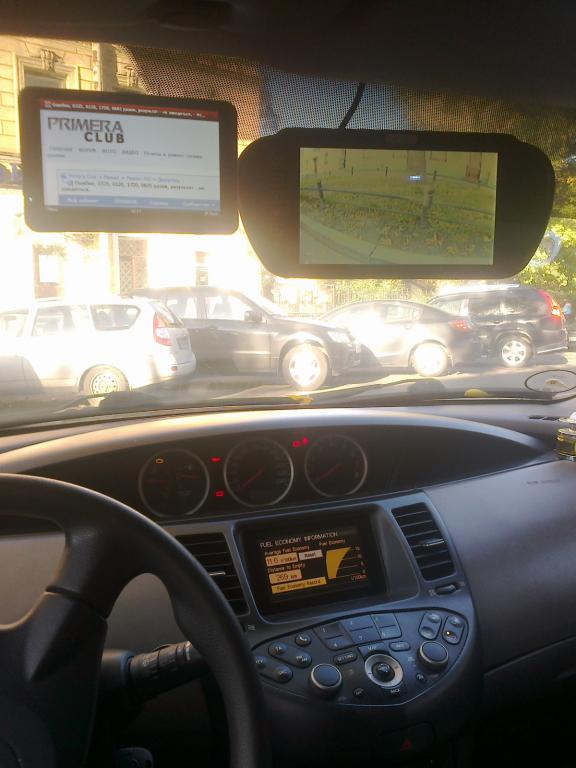

    Миниатюры Миниатюры Камера заднего вида-9280.jpg

  2. #252
    Не пью: не тянет!!!
    Регистрация
    24.03.2010
    Адрес
    Люберцы
    Сообщений
    7,395
    Авто: Lada Largus
    Двигатель: 1,6
    Коробка: МКПП
    Год выпуска: 2017
    Цитата Сообщение от lexus.01 Посмотреть сообщение
    Митяй82, Купил что,али как????
    Да у меня тут пока другая идея возникла))))

  3. #253
    Старожил
    Регистрация
    08.11.2011
    Адрес
    Питер
    Сообщений
    2,852
    Авто: Кукурузер
    Двигатель: 1.8
    Коробка: АКПП
    Год выпуска: 2011
    Цитата Сообщение от Митяй82 Посмотреть сообщение
    Да у меня тут пока другая идея возникла))))
    Так поделись мыслЕю.Я всегда думал что камера это прошлый век и надо выводить все на лобовое.Ты это придумал))))Я в доле!

  4. #254
    Не пью: не тянет!!!
    Регистрация
    24.03.2010
    Адрес
    Люберцы
    Сообщений
    7,395
    Авто: Lada Largus
    Двигатель: 1,6
    Коробка: МКПП
    Год выпуска: 2017
    Цитата Сообщение от lexus.01 Посмотреть сообщение
    Так поделись мыслЕю.Я всегда думал что камера это прошлый век и надо выводить все на лобовое.Ты это придумал))))Я в доле!
    Не )))) думаю надо машину поменять
    lexus.01 понравилось сообщение.

  5. #255
    Участник
    Регистрация
    31.10.2012
    Адрес
    Шимановск
    Сообщений
    8
    Авто: TR12 седан
    Коробка: Вариатор
    Год выпуска: 2001
    Цитата Сообщение от xrip Посмотреть сообщение
    Фотоаппарата под рукой не было, да и не нужно особенно было, потому как самое сложное было изготовление крепления под новую камеру, так как она была не прямоугольной как штатная а цилиндрической и раза в 2,5 больше! Его выпелили болгаркой и битого крыла хендая

    Сам процесс подсоедиения новой камеры и снятия старой выглядил так:

    Снимаем обшивку крышки багажника (аккуратней с клипсами, они достаточно хрупкие).
    Отсоединяем фишку камеры.
    Откручиваем рамку номера.
    Откручиваем две гайки на 10 пластиковой проставки между рамкой и крышкой багажника.
    Аккуратно выдавливаем две клипсы (просто нажатием с нутренней стороны крышки багажника) на которых осталась держаться проставка.
    Откручиваем защитную резинку вокруг старой камеры, вытаскиваем старую камеру.
    Разизолируем проводку идущую от камеры до фишки, (кстати забавно, почему она была на изоленте?)
    Пока не режем провода, можно зачистить по середине их, это нужно если ваша камера окажется, живой, но не будет идти на нее питание.
    Включаем задний ход.
    Втыкаем фишку в разъем. (аккуратнее, смотрите не закоротите провода, а то погаснет и отключится приборка, надо будет вытащить и вставить предохранитель в подрулевой колодке, синий, во втором ряду справа).
    Берем в руки вольтметр, ищем +12 вольт между толстым белым и красным проводом. Если их нет, как у меня,
    то перерезаем красный провод и берем +12 вольт с лампы заднего хода (Или для теста, с лампочки освещения багажника).
    Если камера чудесным образом начала показывать, то аккуратно подсоединяем новый провод +12 к лампе заднего хода (красный провод гдето сбоку колодки идущей на фонарь правый задний фонарь), пускаем его по гофрам стандартной проводки (с помощью струны - протяжки достаточно легко, там места под новые провода есть, подсоединяем все, собираем в обратной последовательности и радуемся тому, что родная камера (у меня кстати была ЧБ) снова ожила и дальше не читаем.
    Если +12 вольт на стандартной проводке все же найдено, а камера не показывает - можно попробовать разобрать камеру и посмотреть контакты (стандартную камеру в разборе сфоткаю на неделе), почистить их путем втыкания - вытыкания и попробовать опять же подключить старую камеру в надежде на окислившиеся контакты. Если заработало - радуемся, если нет - читаем дальше.
    Убедившись, что ваша камера полностью приказала долго жить. Берем новую и подключаем проводку как я описал выше... Если она заработала, крепим ее, собираем все в обратной последовательности и радуемся. Если нет, снимаем правую обшивку багажника, находим блок управления камерой, снимаем, отсоединяем его, разбираем. Смотрим, нет ли на плате подгоревших мест, если есть - несите знакомому электрику пусть попробует перепаять.
    После электрика - снова пробуем подключить сначала родную камеру (мы ведь еще не перерезали проводку!)... А потом уже пробовать колхозить новую.

    Если есть какие-то вопросы - обращаемся, не стесняемся.

    PS: Камеру наверное лучше брать вот такую http://www.dealextreme.com/details.d...877~r.28838574 или такую http://www.dealextreme.com/details.dx/sku.16876 их будет проще крепить в стандартные места...
    Отчёт вполне полный...
    Был бы очень признателен за описание подключения камеры к штатному монитору (конкретно где у него видеовход и как до него добраться с наименьшими потерями... не хотелось бы всю панель раскидывать...) Заранее спасибо

    - - - Добавлено - - -

    Цитата Сообщение от chopik Посмотреть сообщение
    Вот мои 5 копеек. Попала мне случайно камера и решил я свою чб поменять на это цветную и с ик подсветкой.
    Ну собственно поменял...

    P.S.: Продам штатную камеру на 12 приму чб. Рабочая.
    У меня ситуация: камеры родной не было, надыбал цв.камеру заднего хода... Буду оч. признателен за информацию по подключению камеры к родному монитору...
    Конкретно интересует видеовход на монитор... где он есть? как выглядит? и как к нему проще подобраться?
    Заранее весьма благодарен

  6. #256
    Участник
    Регистрация
    17.06.2010
    Адрес
    Хабаровск
    Сообщений
    205
    Авто: P12 4WзD Wagon
    Двигатель: QR20DE
    Коробка: АКПП
    Год выпуска: 2001
    Цитата Сообщение от Primnis Посмотреть сообщение
    Отчёт вполне полный...
    Был бы очень признателен за описание подключения камеры к штатному монитору (конкретно где у него видеовход и как до него добраться с наименьшими потерями... не хотелось бы всю панель раскидывать...) Заранее спасибо

    - - - Добавлено - - -



    У меня ситуация: камеры родной не было, надыбал цв.камеру заднего хода... Буду оч. признателен за информацию по подключению камеры к родному монитору...
    Конкретно интересует видеовход на монитор... где он есть? как выглядит? и как к нему проще подобраться?
    Заранее весьма благодарен
    Если у тебя есть ТВ-тюнер (а он у тебя дложен быть, если с цветным моником), то ищи около него фишку под блок управления камеры ЗХ. А там уже от этого блочка до камеры проводку кинуть. К монику уже всё подведено.

  7. #257
    Участник
    Регистрация
    24.07.2011
    Адрес
    черемхово
    Сообщений
    10
    Авто: TP12
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001

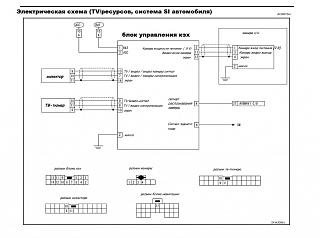

    Камера заднего вида-.jpg вот схема подключения камеры заднего хода если ее там небыло, нужен блок управления камерой. только для японских пример с навигацией и тв
    Aigromt понравилось сообщение.

  8. #258
    Участник
    Регистрация
    13.10.2009
    Адрес
    Комсомольск на Амуре
    Сообщений
    311
    Авто: TNP-12 седан 4wd
    Коробка: АКПП
    Год выпуска: 2001
    IlI4, привет!!! а точно у нас есть такая фишка на проводах?(штекер для подключения блока управления камерой) если в комплектации камеры нету а моник нави и тв все есть! я смотрел возле тв тюнера не нашел(( может под обшивкой? если не трудно подскажи!

  9. #259
    Участник
    Регистрация
    24.07.2011
    Адрес
    черемхово
    Сообщений
    10
    Авто: TP12
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    Цитата Сообщение от Алексей 5627 Посмотреть сообщение
    IlI4, привет!!! а точно у нас есть такая фишка на проводах?(штекер для подключения блока управления камерой) если в комплектации камеры нету а моник нави и тв все есть! я смотрел возле тв тюнера не нашел(( может под обшивкой? если не трудно подскажи!
    я у себя не нашел, буду на свои провода цеплять

  10. #260
    Участник
    Регистрация
    07.04.2010
    Адрес
    Атырау (Казахстан)
    Сообщений
    401
    Авто: P11-144 5 дв. хетчбек
    Двигатель: QG18De
    Коробка: МКПП
    Год выпуска: 2001
    Кто нибудь ставил камеру на П11-144 хэтчбек? куда камеру ставили?=)
