Тема: Камера заднего вида

  1. #331
    Старожил
    Регистрация
    12.03.2014
    Адрес
    yerevan
    Сообщений
    1,438
    Авто: wtp12 L Japan
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001

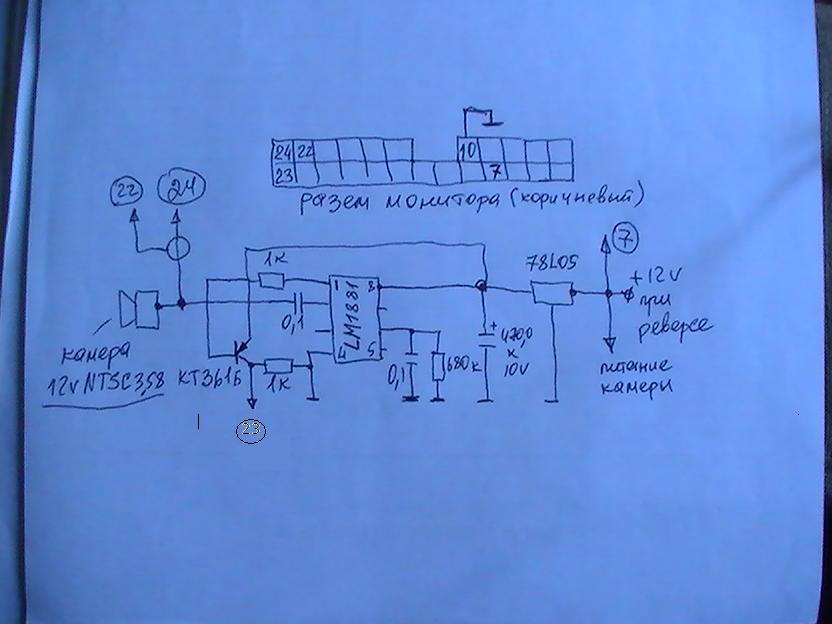

    ДляDombrovsky, попробуй вот такКамера заднего вида-pic_0038.jpg

  2. #332
    Участник
    Регистрация
    04.06.2011
    Адрес
    Томск
    Сообщений
    67
    Авто: P12 5 дв. универсал
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2002
    Цитата Сообщение от ayra66 Посмотреть сообщение

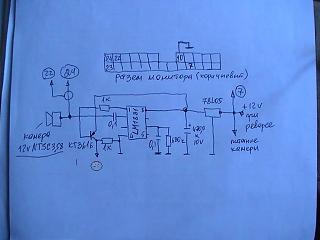

    ДляDombrovsky, попробуй вот такНажмите на изображение для увеличения.

Название:	PIC_0038.JPG
Просмотров:	198
Размер:	45.5 Кб
ID:	82727
    Спасибо! Покажу электрику...может что подскажет (поскольку это какой то блок собран. похоже - я в этом не силен)...думал попроще будет.

  3. #333
    Старожил
    Регистрация
    12.03.2014
    Адрес
    yerevan
    Сообщений
    1,438
    Авто: wtp12 L Japan
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    Dombrovsky, Пожалуйста,дело в том что в Ниссановский монитор просто видео не воткнеш, для того чтобы он показывал нормально,картинку надо синхронизировать,вот для выделения синхросмеси и служит эта схема.Только одно замечание,тебе не электрик нужен а электронщик.Да и лучше было бы тебе 7" японский моник поставить,он на порядки лучше показывал бы.

  4. #334
    Участник
    Регистрация
    04.06.2011
    Адрес
    Томск
    Сообщений
    67
    Авто: P12 5 дв. универсал
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2002
    Цитата Сообщение от ayra66 Посмотреть сообщение
    Dombrovsky, Пожалуйста,дело в том что в Ниссановский монитор просто видео не воткнеш, для того чтобы он показывал нормально,картинку надо синхронизировать,вот для выделения синхросмеси и служит эта схема.Только одно замечание,тебе не электрик нужен а электронщик.Да и лучше было бы тебе 7" японский моник поставить,он на порядки лучше показывал бы.
    Дык а где его взять?

  5. #335
    Старожил
    Регистрация
    12.03.2014
    Адрес
    yerevan
    Сообщений
    1,438
    Авто: wtp12 L Japan
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    Цитата Сообщение от Dombrovsky Посмотреть сообщение
    Дык а где его взять?
    Разборки пока не отменили. Пробуй пока на том что есть.

  6. #336
    Участник
    Регистрация
    11.01.2015
    Адрес
    Оренбург,Комсомольск на Амуре
    Сообщений
    213
    Авто: японка TNP-12
    Двигатель: QR20De
    Коробка: АКПП
    Год выпуска: 2001
    Всем привет! Не реклама ,но тут можно найти все что угодно! ) http://www.japancar.ru/ мониторы и блоки управления камерой!!!

  7. #337
    Старичёк Аватар для Garik_666_86
    Регистрация
    16.01.2008
    Адрес
    Нижневартовск
    Сообщений
    1,971
    Авто: Р12
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2004
    братца у меня проблема кто подскажет
    проблема в следующем проподает изображение с камеры, скинул обшивку крышки багажника пошевелил провода ,жгут подергал который в крышку идет.изображение появилось. закрыл багажник изображение исчезло. где искать провод ,какие цвета,может прозвонить можно как ?

  8. #338
    Участник
    Регистрация
    15.03.2014
    Адрес
    Красноярск
    Сообщений
    246
    Авто: P12 5 дв. универсал
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    Цитата Сообщение от Garik_666_86 Посмотреть сообщение
    братца у меня проблема кто подскажет
    проблема в следующем проподает изображение с камеры, скинул обшивку крышки багажника пошевелил провода ,жгут подергал который в крышку идет.изображение появилось. закрыл багажник изображение исчезло. где искать провод ,какие цвета,может прозвонить можно как ?
    если проблема вылазит при "открыл-закрыл багажник" то вероятнее всего "надломился" (если надломился это пол беды а вот если начала сыпаться изоляция по проводам в месте постоянного изгиба то это очень плохо и может грозить коротышом, ПРОВЕРИТЬ ЭТО МЕСТО ОБЯЗАТЕЛЬНО, изоляция и без того старая а тут ещё её сгибают и разгибают зимой в условиях низких температур, всяко может быть либо жилка надломилась либо изоляция посыпалась) провод в жгуте в том месте где он выходит из крышки багажника и входит в кузов, гофру уплотнитель снять и поставить не проблема так что это первое где я бы начал искать (уже не раз были подобные проблемы в различных машинах и у меня и у знакомых, именно в этом месте где жгут постоянно изгибается при открытии багажника. Это слабое место.)

    если не поможет то далее проверка разъёмов прозвонка проводки и т.д. по нарастающей. (начинать нужно с самых вероятных вариантов и вариантов где минимальны вложения и трудозатраты)
    Последний раз редактировалось Aigromt; 28.06.2015 в 08:59.

  9. #339
    Участник
    Регистрация
    04.06.2011
    Адрес
    Томск
    Сообщений
    67
    Авто: P12 5 дв. универсал
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2002
    Цитата Сообщение от ayra66 Посмотреть сообщение
    Разборки пока не отменили. Пробуй пока на том что есть.
    дело в том, что я переставлял дисплеи. Вместо японского монохрома поставил цветной от европейки с переделыванием разъема по инструкции от VRadika. Так вот, подойдет ли разъем или придется что то опять химичить?

  10. #340
    Старожил
    Регистрация
    12.03.2014
    Адрес
    yerevan
    Сообщений
    1,438
    Авто: wtp12 L Japan
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    На европейке 2 разема с сзади дисплея а не японке 1 разем снизу.
