Тема: Камера заднего вида

  1. #371
    Участник
    Регистрация
    11.01.2015
    Адрес
    Оренбург,Комсомольск на Амуре
    Сообщений
    213
    Авто: японка TNP-12
    Двигатель: QR20De
    Коробка: АКПП
    Год выпуска: 2001
    Цитата Сообщение от ixal Посмотреть сообщение
    Да я уже донорскую косу (которая с блоком) протянул, у меня нет донорской косы которая устанавливается в крышке багажника, вот у меня и возник вопрос от этой косы что в крышке багажника провода заходят только в косу с блоком управления камерой или же еще идут в блок навигации что под полкой в багажнике?
    У меня просто не происходит переключения в режим камеры заднего хода, хотя пока камера еще и не подключена, может быть монитор не переходит в режим камеры заднего хода из-за того что камера еще не подключена? Хотя по идеи без камеры хотя бы загорался черный экран, или я ошибаюсь?
    Не будет он переходить! Как раз сигнал с камеры идет на блок управления камерой и далее, и с блока выходит сигнал который как раз и активирует видео сигнал на мониторе! Что то вроде второго видео сигнала.Блок навигации стоит и двд привод одно и тоже! А под полкой ТВ тюнер наверно у вас?

    - - - Добавлено - - -

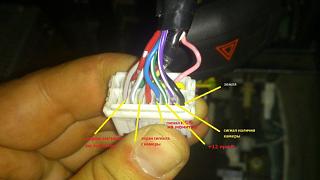

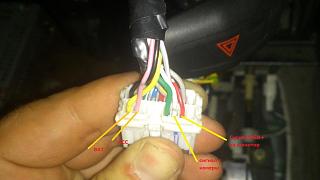

    Камера заднего вида-dsc_0324.jpgКамера заднего вида-dsc_0325.jpg Вот штекер блока управления. Тут понятно куда ,какой сигнал идет

  2. #372
    Участник
    Регистрация
    02.07.2011
    Адрес
    уссурийск
    Сообщений
    87
    Авто: японец
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    Цитата Сообщение от АлексейО Посмотреть сообщение
    Не будет он переходить! Как раз сигнал с камеры идет на блок управления камерой и далее, и с блока выходит сигнал который как раз и активирует видео сигнал на мониторе! Что то вроде второго видео сигнала.Блок навигации стоит и двд привод одно и тоже! А под полкой ТВ тюнер наверно у вас?

    - - - Добавлено - - -

    Нажмите на изображение для увеличения.

Название:	DSC_0324.jpg
Просмотров:	10169
Размер:	49.8 Кб
ID:	90961Нажмите на изображение для увеличения.

Название:	DSC_0325.jpg
Просмотров:	1197
Размер:	45.8 Кб
ID:	90962 Вот штекер блока управления. Тут понятно куда ,какой сигнал идет
    А вот в чем дело, то есть сейчас мне нужно подключить камеру (у меня есть китайская с разметкой) и монитор только тогда будет переходить в режим камеры заднего хода, правильно понял?

  3. #373
    Участник
    Регистрация
    11.01.2015
    Адрес
    Оренбург,Комсомольск на Амуре
    Сообщений
    213
    Авто: японка TNP-12
    Двигатель: QR20De
    Коробка: АКПП
    Год выпуска: 2001
    Цитата Сообщение от ixal Посмотреть сообщение
    А вот в чем дело, то есть сейчас мне нужно подключить камеру (у меня есть китайская с разметкой) и монитор только тогда будет переходить в режим камеры заднего хода, правильно понял?
    Формат камеры не PAL ? камера должна быть NTSC формата! Если она 12в то бери напряжение с лампы заднего хода так удобней! Да только тогда будет переходить.

  4. #374
    Участник
    Регистрация
    02.07.2011
    Адрес
    уссурийск
    Сообщений
    87
    Авто: японец
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    Цитата Сообщение от АлексейО Посмотреть сообщение
    Формат камеры не PAL ? камера должна быть NTSC формата! Если она 12в то бери напряжение с лампы заднего хода так удобней! Да только тогда будет переходить.
    Да камера в формате NTSC, она у меня была подключена через тв тюнер, а как подключали переднюю камеру, у меня она тоже установлена но подключена тоже через тв тюнер, куда с нее провода заводить и понадобиться ли реле?

  5. #375
    Участник
    Регистрация
    11.01.2015
    Адрес
    Оренбург,Комсомольск на Амуре
    Сообщений
    213
    Авто: японка TNP-12
    Двигатель: QR20De
    Коробка: АКПП
    Год выпуска: 2001
    Цитата Сообщение от ixal Посмотреть сообщение
    Да камера в формате NTSC, она у меня была подключена через тв тюнер, а как подключали переднюю камеру, у меня она тоже установлена но подключена тоже через тв тюнер, куда с нее провода заводить и понадобиться ли реле?
    Подключал ее электрик,я рядом смотрел) с его слов получалось что камера передняя подключена также как и задняя ,но там он подключил свое изобретение) коробочку где спаял реле и еще что то! С его слов это для того что бы когда включена передняя камера ,а надо ехать назад, при включении R сигнал с задней камеры имел приоритет и на мониторе появлялось изображение с камеры ЗХ а когда выключал то с передней.Очень удобно когда паркуешься в маленьком пространстве,не надо камеру переднею кнопкой выключать

  6. #376
    Старожил
    Регистрация
    12.03.2014
    Адрес
    yerevan
    Сообщений
    1,438
    Авто: wtp12 L Japan
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    ixal, Монитор переходит в режим зх и без камеры, когда на него поступает сигнал распознавания бук-а(0вольт)и сигнал включения
    зх(12вольт).
    Aigromt понравилось сообщение.

  7. #377
    Новичок
    Регистрация
    09.03.2016
    Адрес
    Красноармейск
    Сообщений
    2
    Авто: P12 4 дв. седан
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001

    Тема новичка

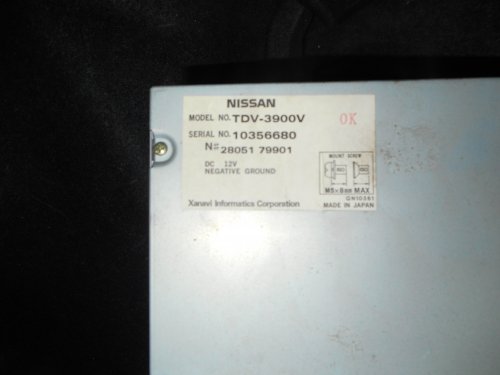

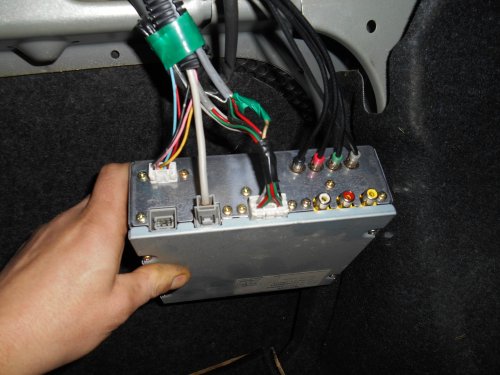

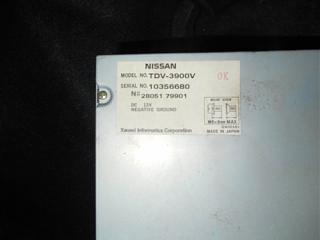

    Здравствуйте! Пролистал всю тему сначала и до конца, но так и не понял, кто устанавливал камеру заднего вида на японца примера p12 2001 года подскажите пожалуйста, куда именно втыкать тюльпаны от камеры, желательно поподробнее. Вот блок который у меня находится в багажнике.Камера заднего вида-dscn1408_500x375.jpgКамера заднего вида-dscn1410_500x375.jpg

    - - - Добавлено - - -

    ayra66, подскажи пожалуйста, у тебя такой же блок стоит в багажнике? куда подключал камеру?

  8. #378
    Старожил
    Регистрация
    12.03.2014
    Адрес
    yerevan
    Сообщений
    1,438
    Авто: wtp12 L Japan
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    mihail88, Это не блок управления камерой а ТВ тюнер,на его желтый разем подается видео сигнал в NTSC формате а на белый и красный стерео звук и это все можно увидеть и услышать если ТВ переведен в режим видео. Для камеры рядом с тюнером есть другой блок БУК к которому подключена камера заднего вида.

  9. #379
    Новичок
    Регистрация
    09.03.2016
    Адрес
    Красноармейск
    Сообщений
    2
    Авто: P12 4 дв. седан
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001

    Тема новичка

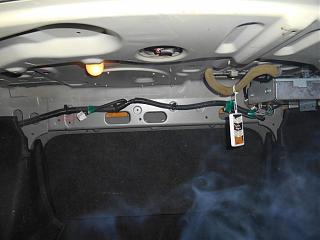

    ayra66, спасибо что откликнулся, и спасибо за разъяснение, спутал я, видимо нет у меня этого блока, так как в багажнике единственное что нашёл так это этот tv-тюнер, и ещё вот есть 2 фишки, не знаешь случаем для чего они?Камера заднего вида-bezymyannyi1.jpg
    Миниатюры Миниатюры Камера заднего вида-bezymyannyi5.jpg

  10. #380
    Старожил
    Регистрация
    12.03.2014
    Адрес
    yerevan
    Сообщений
    1,438
    Авто: wtp12 L Japan
    Двигатель: QR20De
    Коробка: Вариатор
    Год выпуска: 2001
    16-и контактный(но не все провода подключены) разем на блок управления камерой и 4-х пиновый на камеру з.х.
