AUX на Nissan Primera P12

А как понять, куда какой провод на реле припаивать(3R-3L,2R-2L,1R-1L и + с -) у меня на реле восемь ножек выходят, две с одной стороны и шесть с другой.
Чтоб не ошибиться!

А не проще YATOUR купить, вот и AUX и USB...

У меня то же магнитола rm-v55sa с японца ! И тоже не могу с AUXом разобраться, куда что паять. ПОМОГИТЕ....
Да кстати, почему то фото не могу выложить? Хотел фотки платы выложить на всеобщее обозрения.

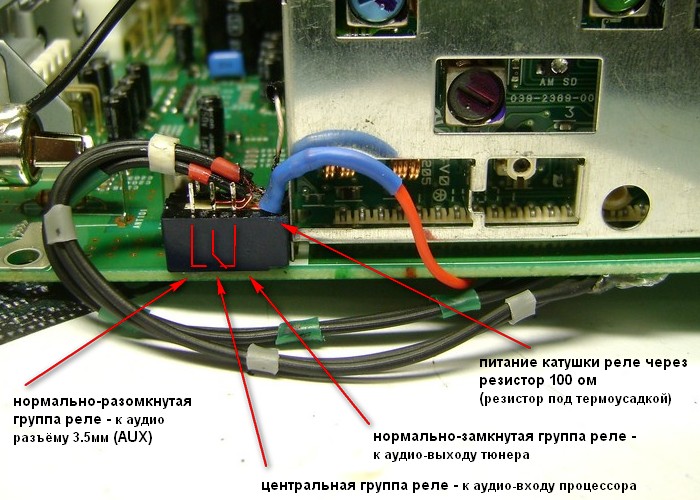

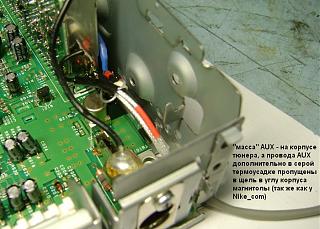

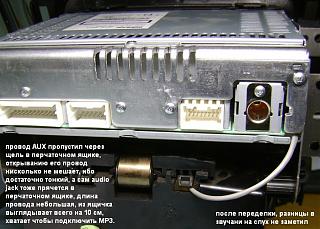

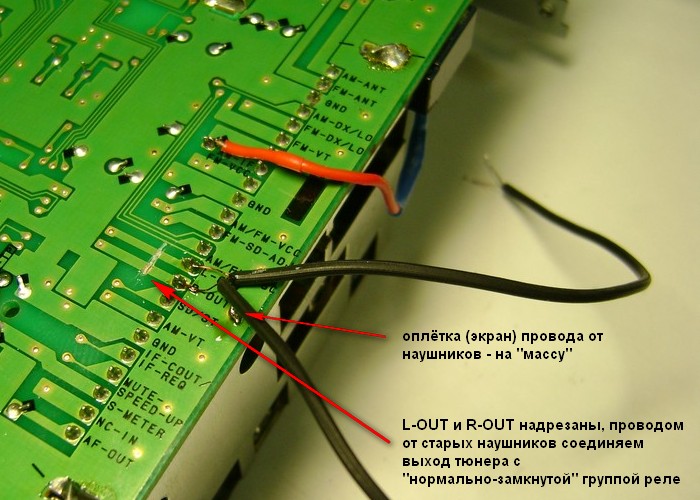

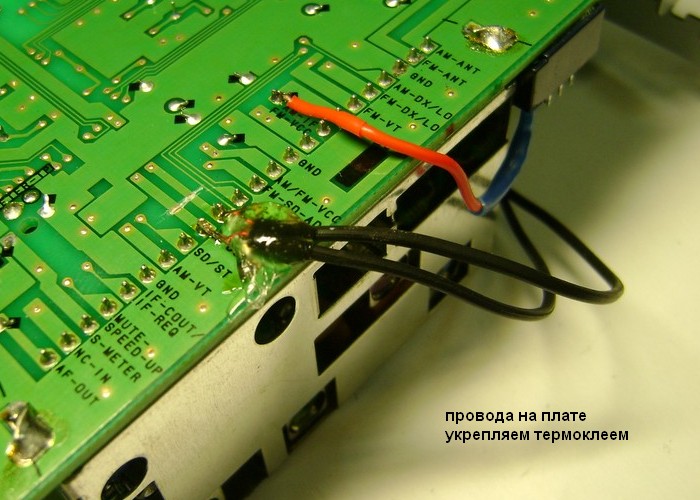

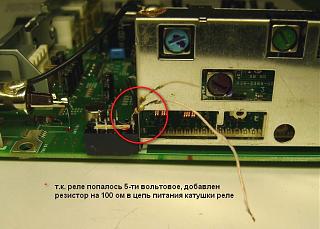

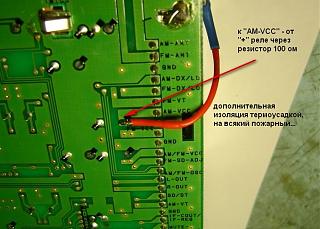

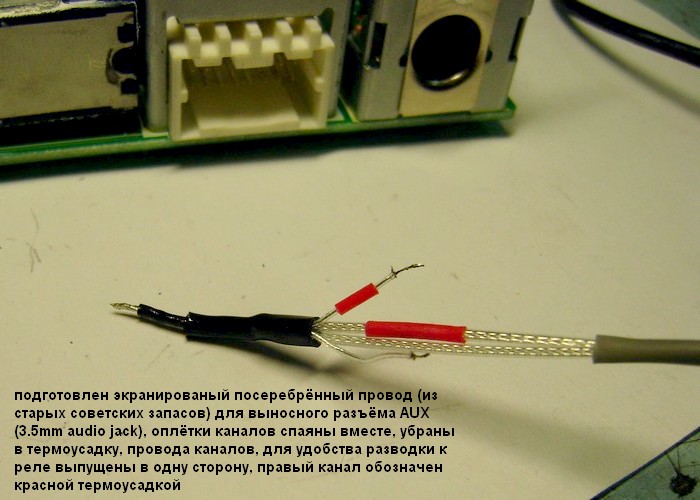

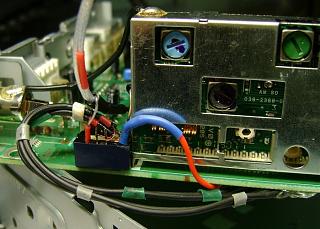

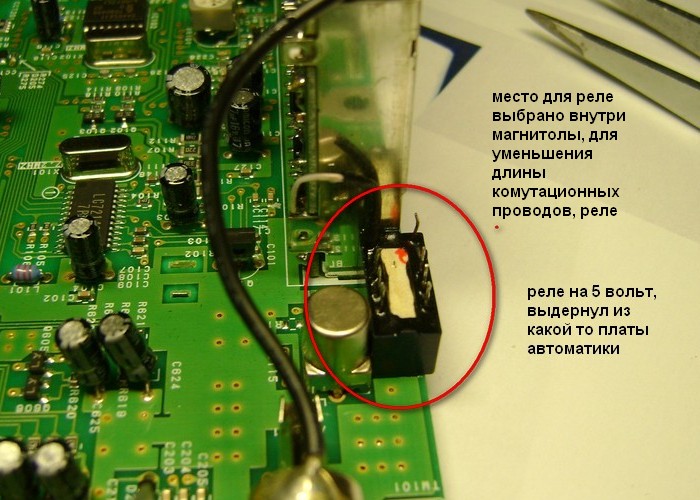

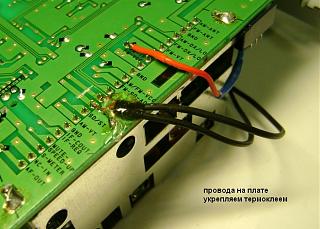

вот моя пошаговая фото-инструкция (если Nike_com не будет против)



Молодец добавил в Базу Знаний
Garik_666_86

...а тем кто хочет переодически ловить какие то сигналы на АМ диапазоне, после такой переделки, предлагаю сделать небольшую доработку - а именно, в цепь питания реле вставить нормально-замкнутый геркон, и вывести его в какое нибудь удобное место (например приклеить к внутренней стороне перчаточного ящичка) и, когда нужно просто класть туда магнитик, чтобы обесточить релюшку...

Сообщение от com4t

а тем кто хочет переодически ловить какие то сигналы на АМ диапазоне

если только из космоса....

Делал себе AUX, не доволен! Качество так себе. Лучше звучало с нормальным FM модулятором.

Сообщение от com4t

вот моя пошаговая фото-инструкция (если Nike_com не будет против)

Не имею возражений.

- - - Добавлено - - -

Сообщение от Нурик

Делал себе AUX, не доволен! Качество так себе. Лучше звучало с нормальным FM модулятором.

Быть такого не может, ты сигнал подаешь напрямую, минуя всяческие модуляторы. Смотри или источник сигнала или качество записи. Может еще в соединениях накосячил

Подскажите как называется реле .

подниму темку. сегодня как раз паял линейный вход, точнее перепаивал. раньше сделал по другой схеме - просто припаял на LOUT и ROUT не перерезая дорожки, шумы меня не сильно волновали (они мизерны), но возникло несколько проблем 1. нужна очень высокая громкость источника (у меня с этим справлялся только один плеер, который меня окончательно достал неудобством управления) 2. при подключении телефона телефон не хотел работать на такой выход (видимо есть какое-то напряжение на этих входах-выходах и телефон отключал разъем, играл в динамик).
короче не имея под рукой никаких реле и радио магазинов решил сперва просто перерезать дорожки на плате и отключить радио вовсе (я не слушаю его)
НО!!! мысль в голове поселилась и ворочалась несколько часов, пока не оформилась... итак:
Нахрена козе баян!!!!! в большинстве аудио разъемов 5 контактов как раз для этих целей - что бы при подключении например наушников отключались например колонки.. только нам надо что бы при подключении штекера на линейный вход отключалось радио.
короче спасибо этому форуму за умные мысли. пошел перепаивать.

все правильно. все работает. для того, чтобы заработало радио достаточно вынуть разъем из линейного входа (он у меня размещен в ящичке под магнитолой)
итак схема такая: L(R)out - далее размыкающийся контакт разъема (аудио мама 3,5мм) - далее основной контакт разъема - далее на оборванную часть дорожки (LOUT) после обрыва. короче все очень просто без всяких реле. провода лучше экранированные использовать, но у меня из нет под рукой и я их обмотал фольгой, внутри фольги стальная проволочка, припаянная на землю на плате и на разъеме а сверху все обмотал изолентой. такой вот колхозный экран.
итого после обрыва радио звук с линейного входа стал значительно громче, чище и басовитее. короче красота!
