    Цитата Сообщение от Rezod Посмотреть сообщение
    Сигнал активации камеры заднего вида приходит на 7-ой пин.

    - - - Добавлено - - -

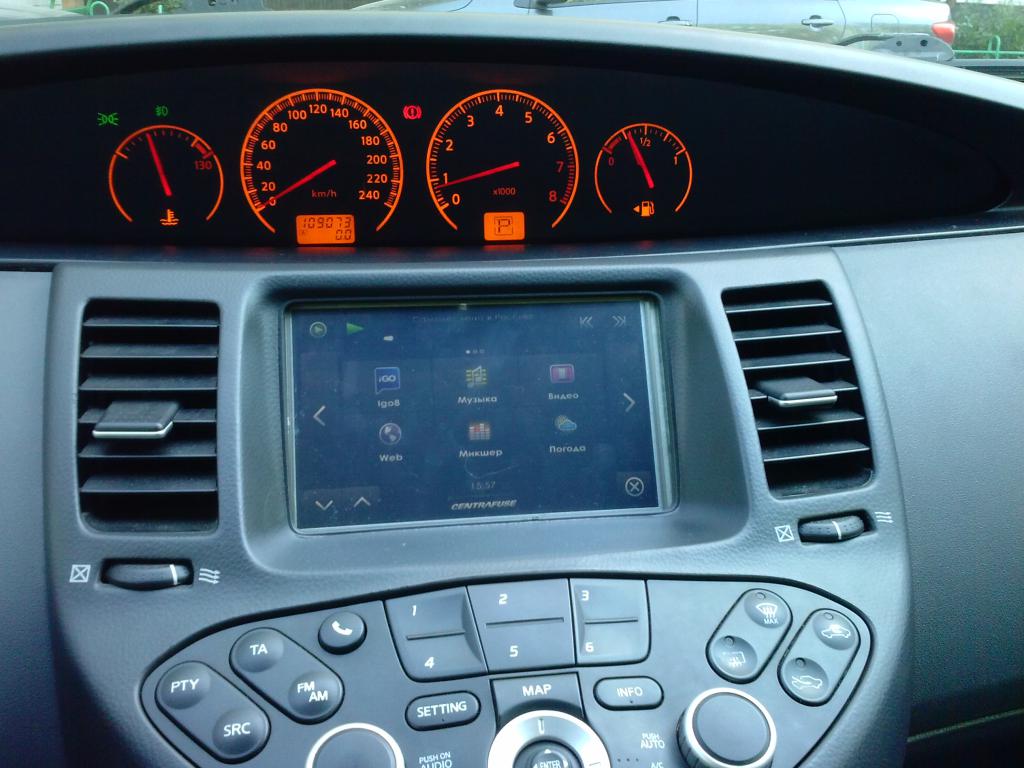

    Ну вот и я достиг каких-то результатов.
    Вложение 53089Вложение 53090Вложение 53091
    Каким образом конвертировал сигнал со штатки на новый моник? раскажи подробнее как подключал.

  2. #452
    Участник
    Регистрация
    01.08.2011
    Адрес
    Москва
    Сообщений
    107
    Авто: P12 4 дв. седан
    Двигатель: QG18De
    Коробка: АКПП
    Год выпуска: 2005
    Цитата Сообщение от Nike_com Посмотреть сообщение
    Каким образом конвертировал сигнал со штатки на новый моник? раскажи подробнее как подключал.
    Схема, можно сказать уже классическая))) Кодер купил. Ссылочки на него есть и в теме и в отчетах форумчан. Припаялся к плате вывел RGBS (Jenek72 огромное тебе спасибо!!!!!!!) Сигнал с кодера идет на блок автоматического выбора камеры http://pleervox.ru/PLV-SW-01.html К тому же блоку идет сигнал с проводки от штатной задней камеры.(Moroz и тебе низкий поклон!) Что еще рассказать... не знаю, спрашивай))))
    KillerHT понравилось сообщение.

  3. #453
    Участник
    Регистрация
    25.04.2011
    Адрес
    Рязань
    Сообщений
    25
    Авто: P12 4 дв. седан
    Двигатель: QG16De
    Коробка: МКПП
    Год выпуска: 2006
    Rezod! Какой аппарат (навик) взят за основу? Как реализовывал включение/выключение питания? Кнопку MAP задействовал?

  4. #454
    Участник
    Регистрация
    01.08.2011
    Адрес
    Москва
    Сообщений
    107
    Авто: P12 4 дв. седан
    Двигатель: QG18De
    Коробка: АКПП
    Год выпуска: 2005
    Цитата Сообщение от Sorik Посмотреть сообщение
    Rezod! Какой аппарат (навик) взят за основу? Как реализовывал включение/выключение питания? Кнопку MAP задействовал?
    За основу взят старый ноутбук с отломанным экраном. И жк матрица с VGA контроллером и AV входом. С включением компа пока не заморачивался, вывел кнопочку в перчаточный ящих, в планах автоматическое включение и выключение по сигналу АСС. Кнопку МАР пытался задействовать на переключение режимов матрицы, но что-то пошло не так и вместо переключения появлялось меню контроллера (яркость, контраст и тд) в хаотическом порядке. Вообщем забросил эту идею. Переключение сделал микрокнопкой которую поместил под кнопкой кромкой связи на панели.

  5. #455
    Автор темы
    Регистрация
    01.01.2011
    Адрес
    Helsinki
    Сообщений
    218
    Авто: P12 5 дв. хетчбек
    Двигатель: QG18De
    Коробка: МКПП
    Год выпуска: 2003
    Цитата Сообщение от Rezod Посмотреть сообщение
    За основу взят старый ноутбук с отломанным экраном. И жк матрица с VGA контроллером и AV входом. С включением компа пока не заморачивался, вывел кнопочку в перчаточный ящих, в планах автоматическое включение и выключение по сигналу АСС. Кнопку МАР пытался задействовать на переключение режимов матрицы, но что-то пошло не так и вместо переключения появлялось меню контроллера (яркость, контраст и тд) в хаотическом порядке. Вообщем забросил эту идею. Переключение сделал микрокнопкой которую поместил под кнопкой кромкой связи на панели.
    Мужчина!

  6. #456
    Участник
    Регистрация
    01.08.2011
    Адрес
    Москва
    Сообщений
    107
    Авто: P12 4 дв. седан
    Двигатель: QG18De
    Коробка: АКПП
    Год выпуска: 2005
    Цитата Сообщение от Jenek72 Посмотреть сообщение
    Мужчина!
    Стараемся

  7. #457
    Хранитель Базы Знаний Аватар для ROW111
    Регистрация
    28.09.2008
    Адрес
    Барнаул
    Сообщений
    26,858
    Авто: Samsung SM6
    Двигатель: 1,5 трактор
    Коробка: АКПП
    Год выпуска: 2018
    Цитата Сообщение от Rezod Посмотреть сообщение
    За основу взят старый ноутбук с отломанным экраном.
    не этот?
    Лыжи, коньки, ласты, акваланги, каски, противогазы и скафандры принимаются на хранение, в гардероб,только у имеющих талончик к психиатру!

  8. #458
    Участник
    Регистрация
    01.08.2011
    Адрес
    Москва
    Сообщений
    107
    Авто: P12 4 дв. седан
    Двигатель: QG18De
    Коробка: АКПП
    Год выпуска: 2005
    Цитата Сообщение от ROW111 Посмотреть сообщение
    типа такого

  9. #459
    Участник
    Регистрация
    16.02.2013
    Адрес
    Киргизия, Бишкек
    Сообщений
    30
    Авто: P12 5 дв. универсал
    Двигатель: QG18De
    Коробка: МКПП
    Год выпуска: 2002
    Всем, привет! Тема классная, Женя, ты молодец. Тоже хочу себе установить, что-то подобное. Только навигатор или планшетник, с магнитолой не хочу за морачиваться т.к в планах оставить штатный сд-ром и двд ром. Всю тему прочитал от начала и до конца, единственное, так и не понял, парни с питера установили Глобуса, он на андроиде или на виндоусе? т.к именно на такой модели нет AV входа, но есть такая же модель, только в конце А5 (Globus GL-700 A5), вот у него есть AV/IN/. И плюс есть еще одна задумка, нашел магнитолу 2-х диновую, на андроид 4.0. Китайцы говорят, якобы, что подходит вместо штатной без существенных переделок, сегодня или завтра скинут результат(верится конечно с трудом). Магнитола стоит 500 долларов.

  10. #460
    Забанен
    Регистрация
    28.09.2009
    Адрес
    Санкт-Петербург
    Сообщений
    252
    Авто: Presea PR11
    Коробка: АКПП
    Год выпуска: 1995
    правильно не верится ))) не будет работать.
    работать то будет, только сама по себе, без руля, без камеры... если без напильника
