потух монитор,бортовой комп "погнал"

ну внесу и я свои пять копеек... машинка п 12 2007года. наконец-то он погас окончательно позавчера.начитавшись тут полез сегодня разбираться...думал с моником прощаться придётся ан нет...дело было не в бобине.. на магнитолу приходят два плюса.один красный включается через замок а второй жёлтый питание на нём должно быть постоянно ибо это питание памяти.вот на нём у меня и пропало напряжение и всё погасло. предохранители все целы.сильно пока не копал.дождь на улице..запараллелил его с красным плюсовым.единственное после выключения и обратного включения зажигания часы сбрасываются , спидометры суточные и диск выплёвывает.ну как-то так вот

Сообщение от vikror

а магнитолу приходят два плюса.один красный включается через замок а второй жёлтый питание на нём должно быть постоянно ибо это питание памяти.вот на нём у меня и пропало напряжение и всё погасло. предохранители все целы.сильно пока не копал

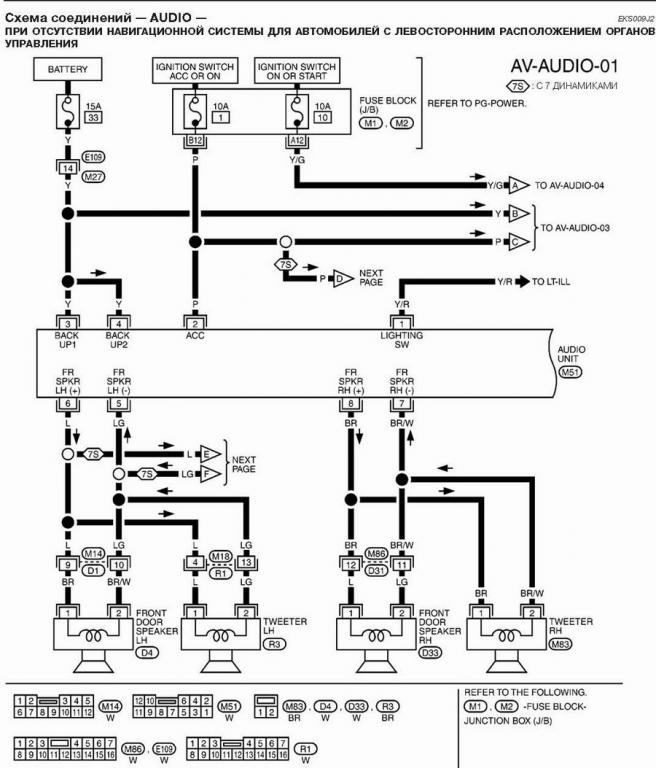

вот кусок схемы



на желтый провод питалово приходит с 33 преда, вот тут http://www.primera-club.ru/f/baza-zn...li-i-rele-r12/ я давал расклад по предам, 33 это под капотом, он-же 9 на вот этом фото



передерни этот пред, ну и проверь его... удачи.

спасибо.дёргал я там.предохранитель в норме.правда не проверял есть ли на нём самом напруга.дождь на улице. неприятно ковырятся.а гаража нет

Аналогичная ситуация. Отсутствие питания на желтом проводе. Магнитола перестала работать немного раньше. Восстановил провода на фары, хочу и AV наладить без времянок и перемычек.
В связи с этим вопрос. Где находится разъем Е109-М27 (В документации найти не удается). За блоком предохранителем имеется похожий. Там на желтом тоже питания нет.
Предохранитель в норме. В жгуте (левая фара-арка) проходят два желтых провода, на одном + есть, на втором нет. Кто из них кто пока не выяснил.
Еще просьба выложите фото как проходит жгут в районе левой фары (у меня видимо неправильно пропущен).

Сообщение от SergU

Где находится разъем Е109-М27 (В документации найти не удается). .

похоже это разъём в самом блоке предохранителей под капотом.

Сообщение от vikror

похоже это разъём в самом блоке предохранителей под капотом.

ответ неверный

Сообщение от SergU

Где находится разъем Е109-М27 (В документации найти не удается)

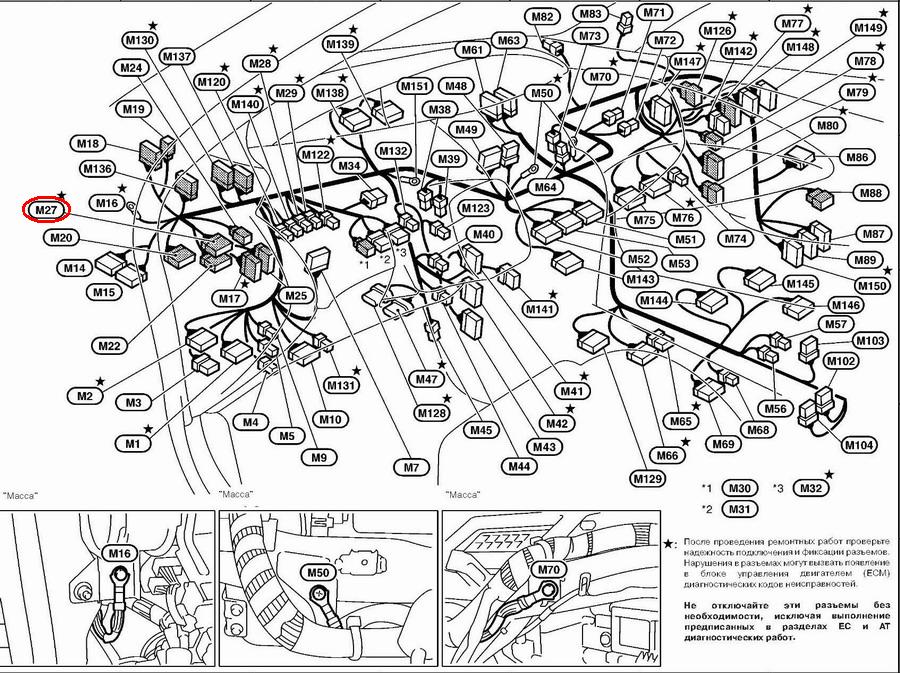

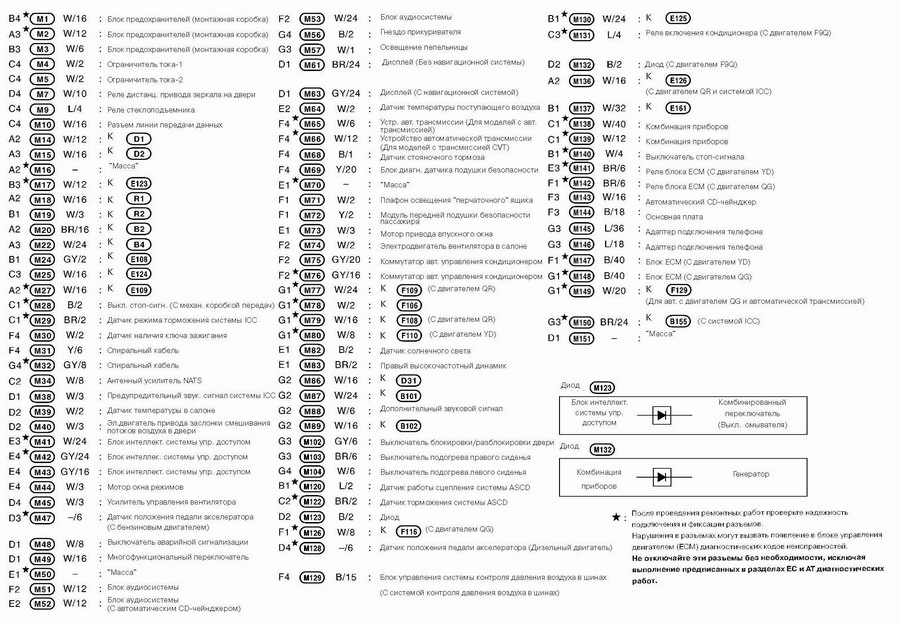

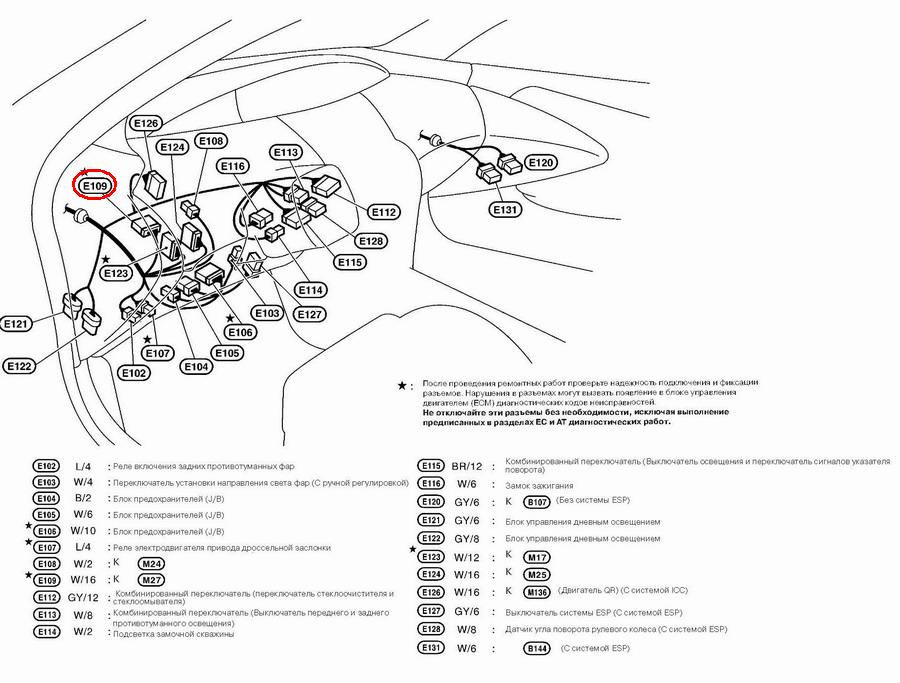

вот тут

добрый день , у меня тоже такая проблема уже месяца 4 , вы не могли бы описать чуть по подробнее , вы проверять откуда начали ,????

Сообщение от amyr19860412

добрый день , у меня тоже такая проблема уже месяца 4 , вы не могли бы описать чуть по подробнее , вы проверять откуда начали ,????

выдернул магнитолу и полез с тестером.как снимается центральная консоль на форуме где-то описано

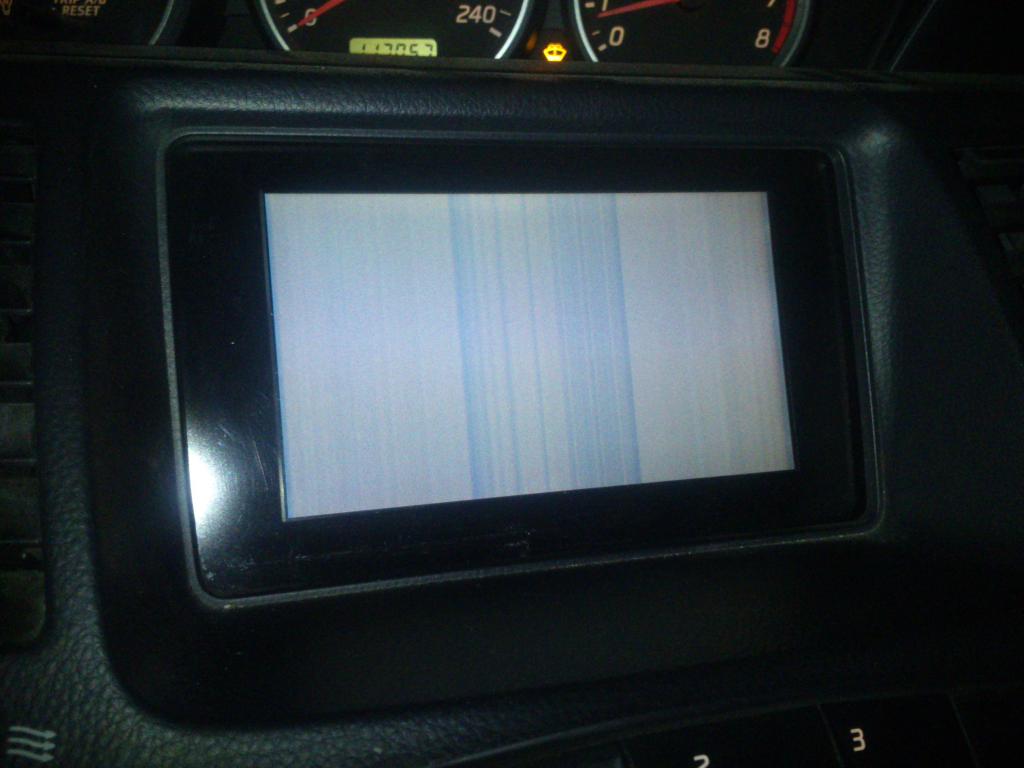

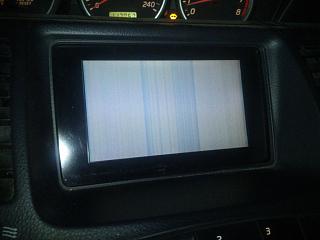

Посоветуйте пожалуйста, что можно сделать п12 2002 года, на дисплее полосы, управление работает, регулировку печки можно увидеть, при включении задней скорости картинка меняется на чб с полосками

По ходу писец монитору Скорее всего замена
