потух монитор,бортовой комп "погнал"

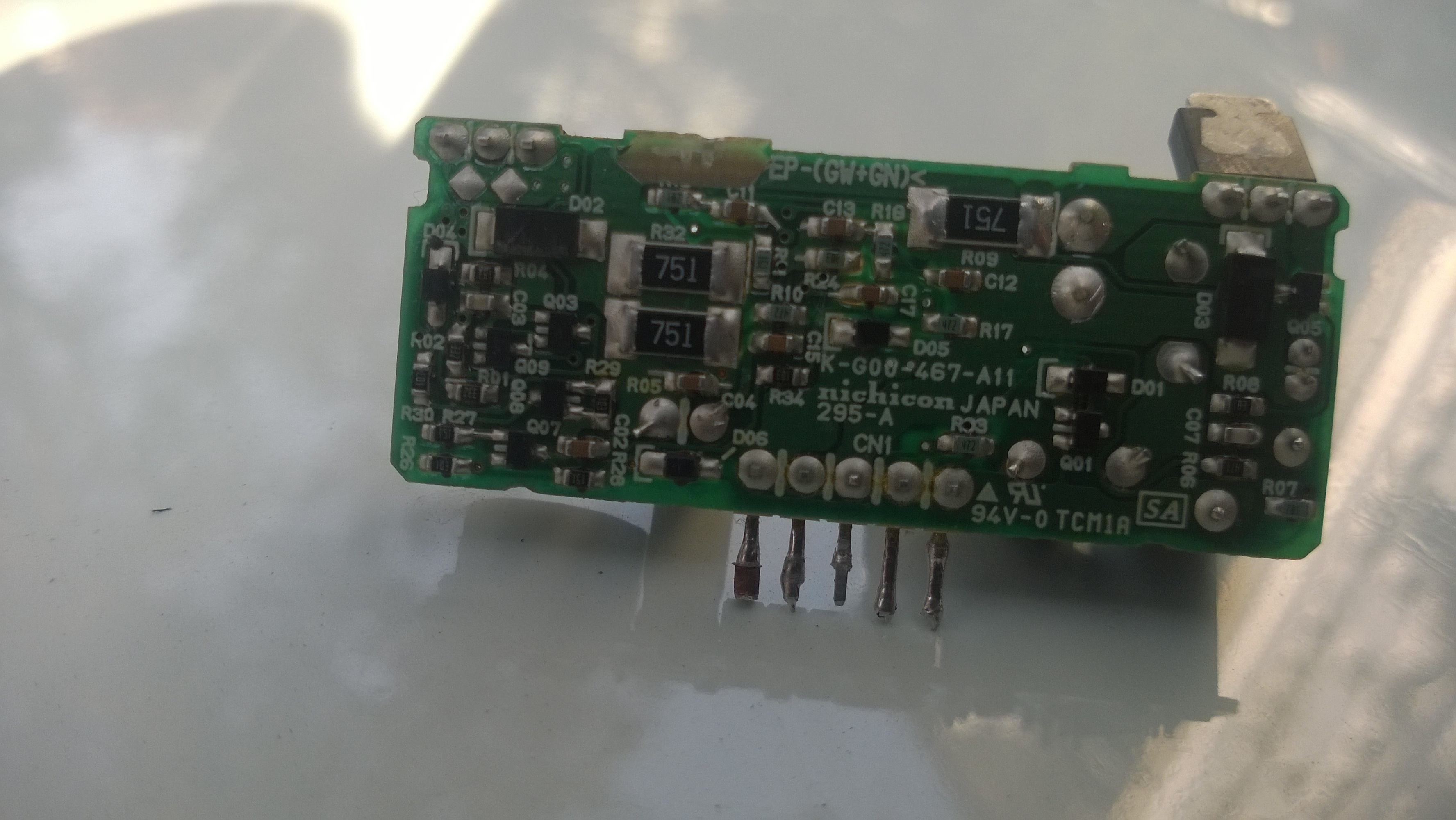

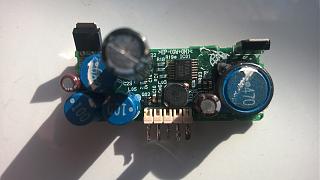

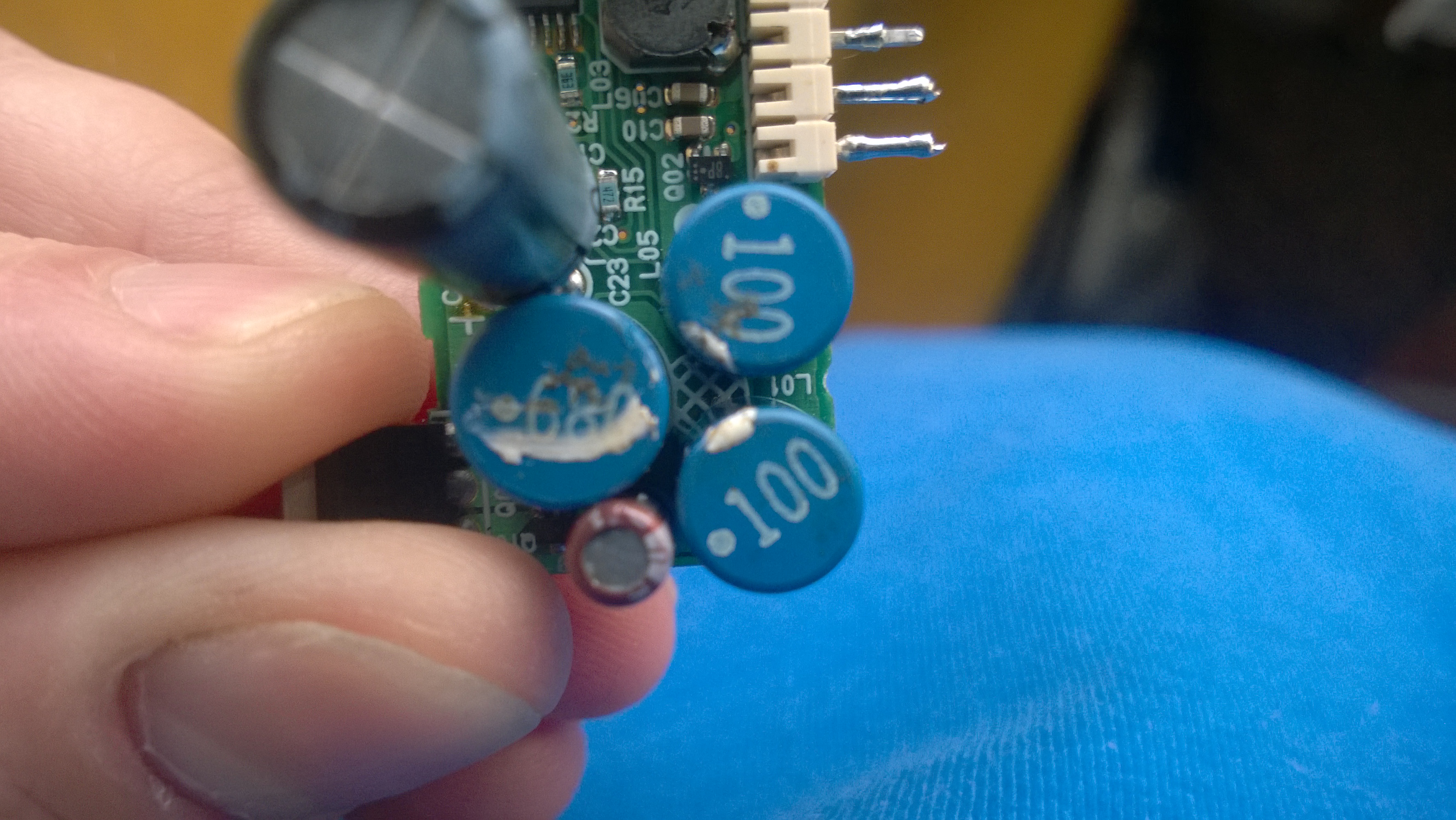

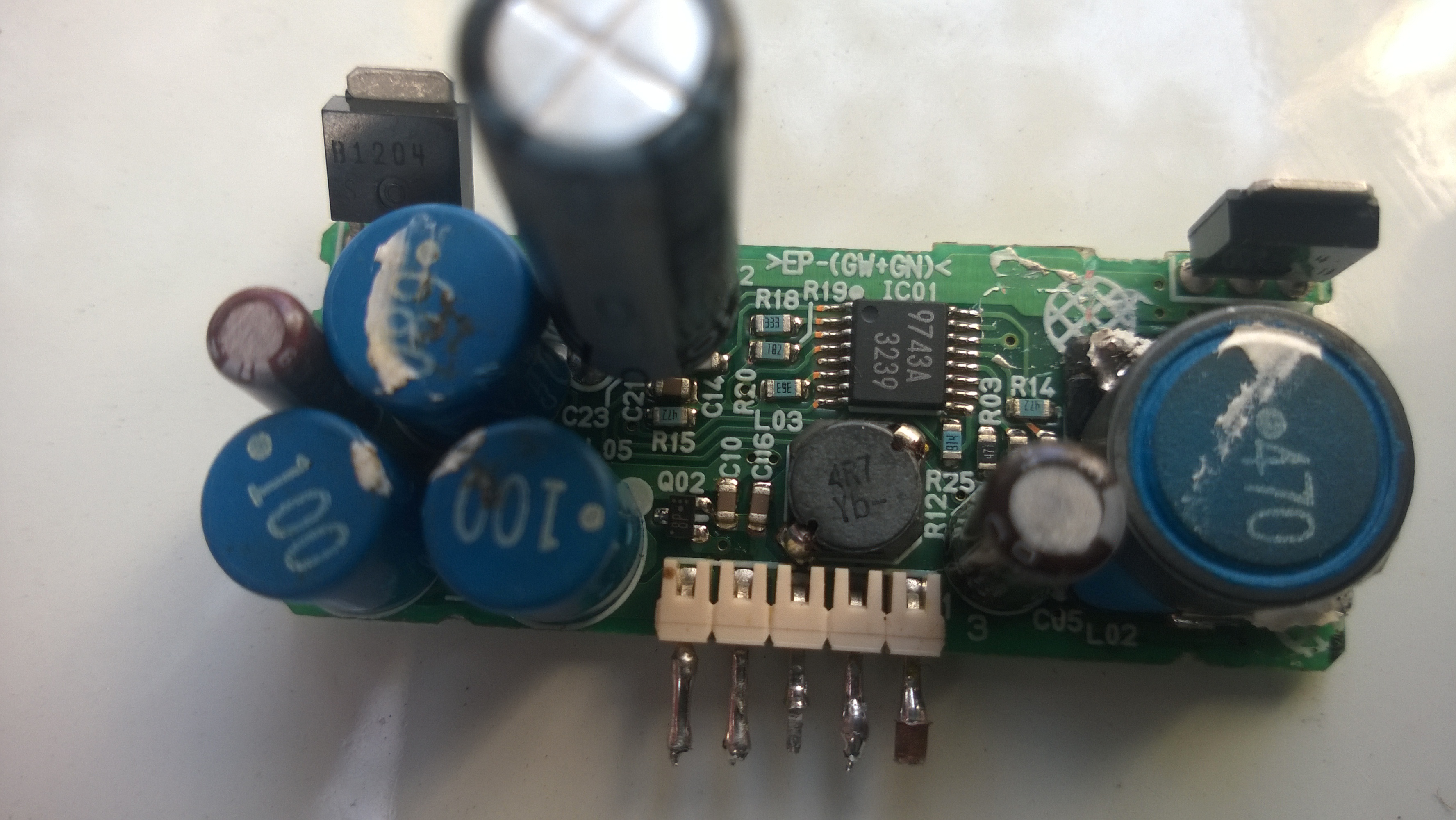

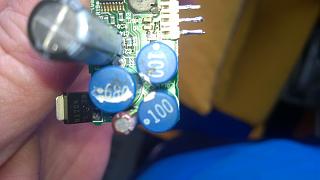

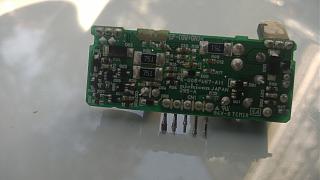

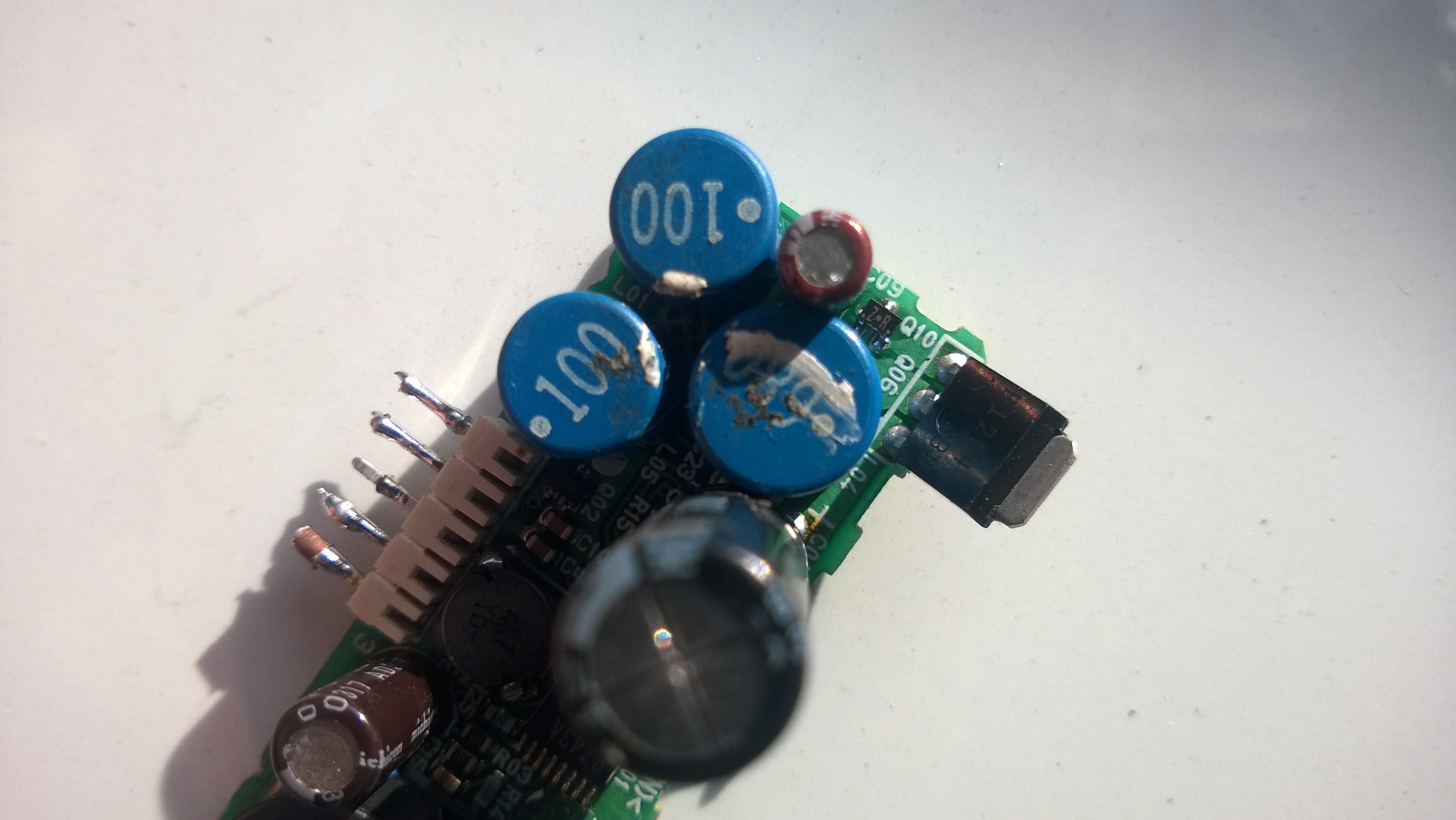

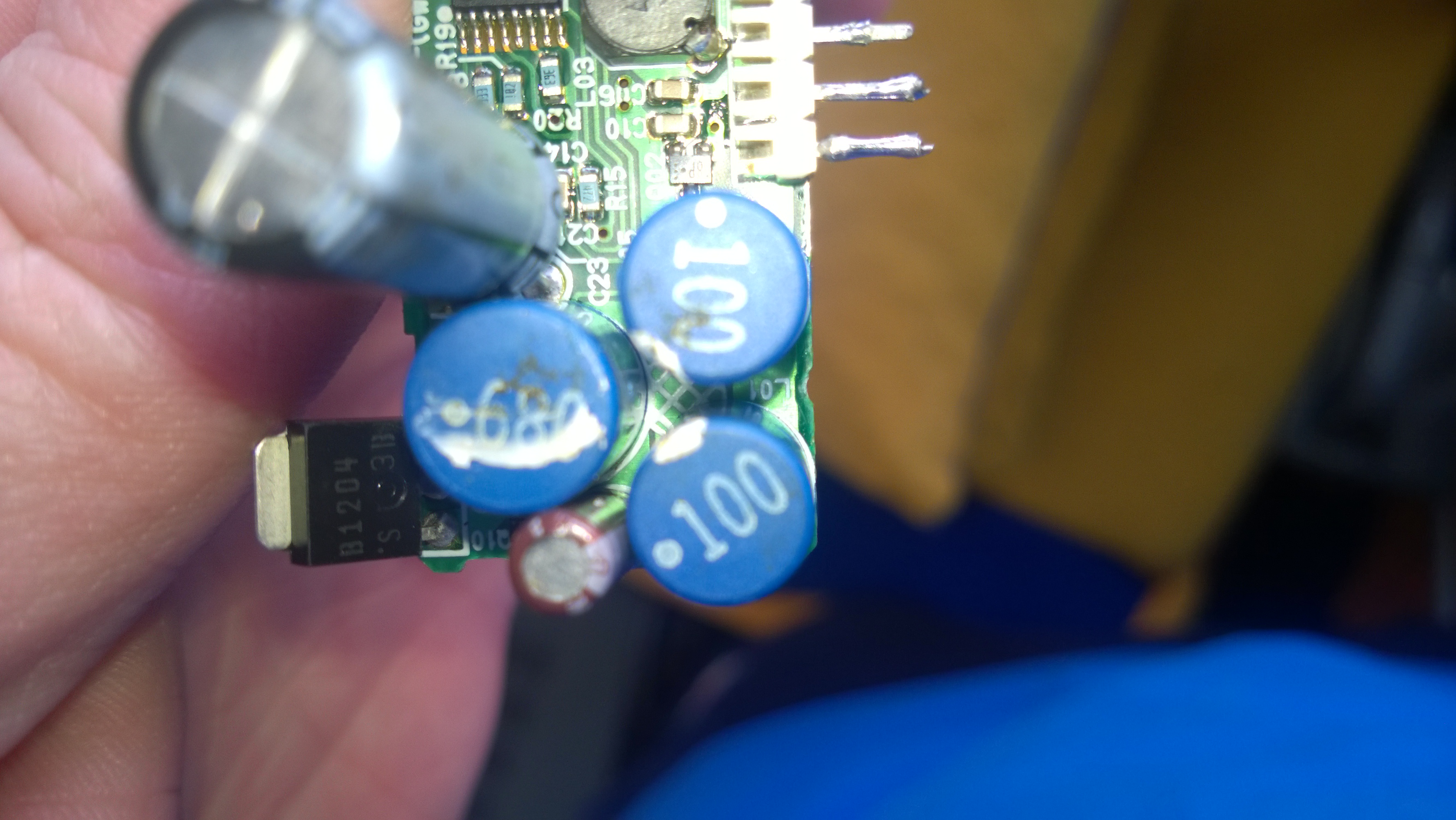

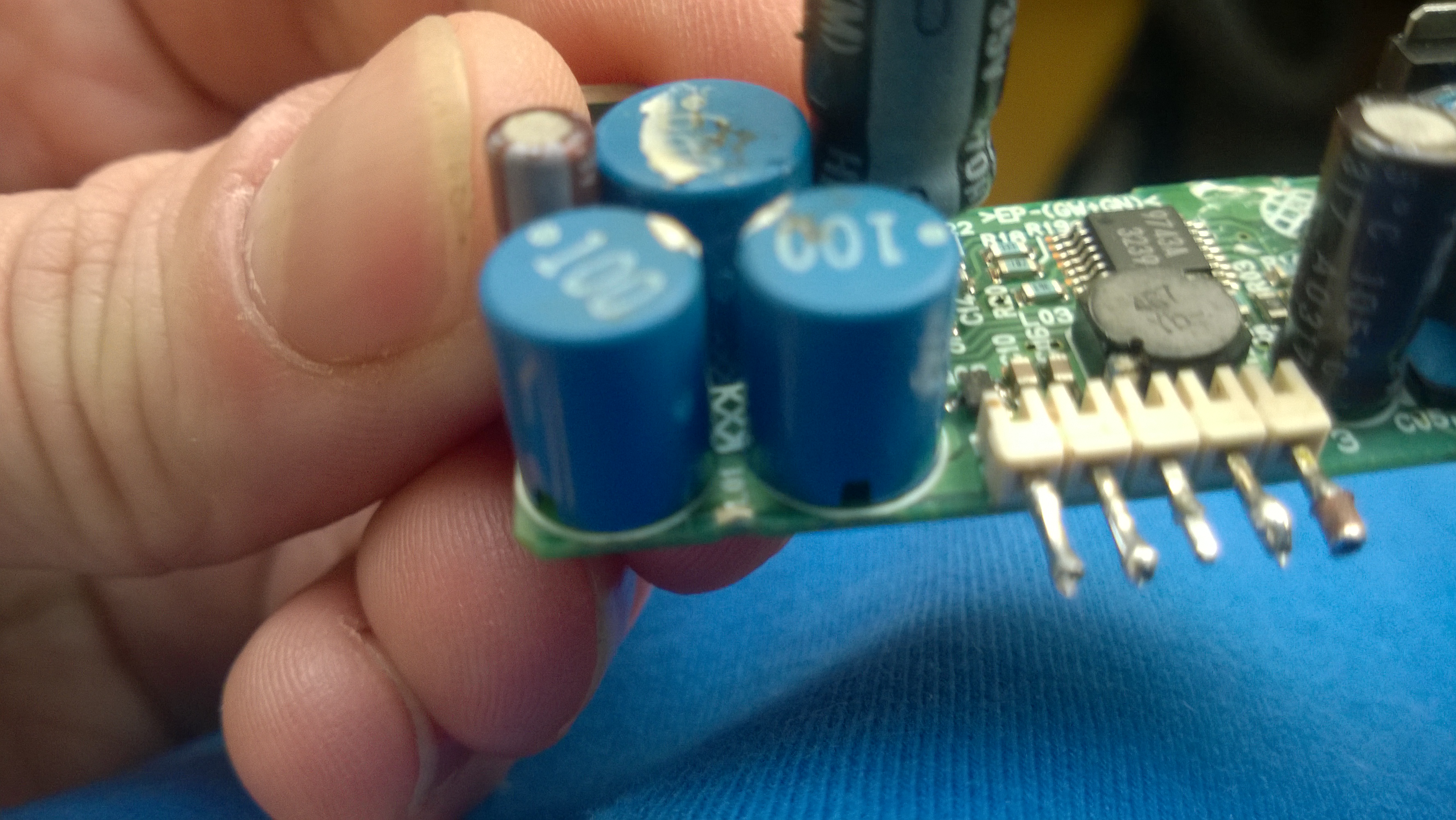

распаял, в сотовые пока не обращался вот фото вдруг вспомнишь и подскажешь)))

красным пометил . Вот http://www.primera-club.ru/f/baza-zn...st/#post281722

дело в том, что его там нет и я так понимаю что и не было, т.к нет никаких припаек(((

Fox962, твоя плата чуток другая,транзюк на другой стороне платы. И еще на плате дорожка общего провода ободрана.

про дорожку знаю, можешь транзюк обвести какой???

Fox962, Q01

это резистор отпаивать надо, который 100??? потому-что на вид контакты целые. он может сгорел????

Fox962, Данный модуль вырабатывает 3.3в и 5в - распиновка:


1- 3.3в выход
2- 5в выход
3- земля(GND)
4- управление +12в(надо подать 12в чтоб вкл.)
5- +12в вход
Найди любого троечника-электронщика,пусть чинит.

Сообщение от domanii

Здравствуйте. Есть ли у кого нибудь эта серебристая коробочка в разобраном виде ? Вовремя пропайки отвалился smd резистор R08.И потерялся в обчем он.Стоит в углу платки.Подскажите номинал пожалуста,у кого разобран

R08 - 18кОм. Братья по несчастью, !! подскажите пожалуйста !! номинал R07. Одна надежда на вас.

Сообщение от kilovoltvasili

R08 - 18кОм. Братья по несчастью, !! подскажите пожалуйста !! номинал R07. Одна надежда на вас.

R07 - 1.8 кОм
