Р 12. Проблема с камерой заднего вида.

Скрытый текст

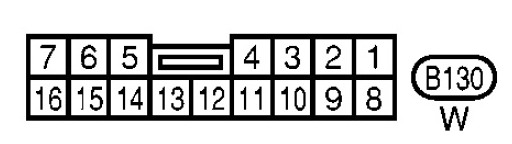

распиновка, смотреть со стороны разъёма


1 - не используется
2 - (красный) сигнал на монитор
3 - (белый) сигнал c камеры
4 - не используется
5 - (фиолетовый) питание камеры +6,5 в ON и R
6 - (розовый) +12 AСС & ON через предохранитель №1
7 - (желтый) +12 BAT через предохранитель №33
8 - не используется
9 - экранирующая масса
10 - экранирующая масса
11 - не используется
12 - не используется
13 - (синий) сигнал синхронизации, около 5 вольт
14 - (зеленый с белой полосой) +12 в R AСС & ON через предохранитель №30
15 - (фиолетовый с белой полосой) ключ на монитор, напряженое около 0 вольт
16 - (черный) масса

[свернуть]

можно не читать

странная реакция у человека, вообще то я рассчитывал просто на извинения, но видимо человеку понты не позволяют признать неправоту, ну да бог ему судья.. наверняка информация пригодится и порядочным людям.

[свернуть]

Да пох, причину нашел, починил. От вас толку "0"!

- - - Добавлено - - -

можно не читать

странная реакция у человека, вообще то я рассчитывал просто на извинения, но видимо человеку понты не позволяют признать неправоту, ну да бог ему судья.. наверняка информация пригодится и порядочным людям.

[свернуть]

[/QUOTE]

"Извинения..."?! лично я считаю, что извиняться должен ты, а не я.... вот как.

- - - Добавлено - - -

Я к вам без понтов, просто задал вопрос, кто не хочет или не знает, отвечать не прошу. Мороз, поведение как в детской песочнице, "сначала извинись, а потом расскажу..." ну, мягко говоря не по-взрослому.

- - - Добавлено - - -

[QUOTE=V.M.A.;1105781]Да пох, причину нашел, починил. От вас толку "0"!
это относительно неравнодушных к моей личности

Форумчане, привет! Возникла проблема - прочитал сообщения в темах про камеру, не нашел ни похожей проблемы ни ответа.
Камера работала исправно.
Суть проблемы: Залез в инженерное меню для того чтобы сбросить настройки топливных карт, после нескольких часов езды на парковке заметил что не включается камера заднего вида (чёрный экран, никаких надписей снизу). Может кто сможет подсказать в какую сторону копать?

Решил проблему сам. Оказывается действительно - сбросились настройки яркости и контраста на камере. Поднял до нужного уровня - всё прекрасно работает.

Информация для тех у кого вместо изображения чёрный экран при включении задней. Начинайте поиск проблемы со жгута проводов между крышкой багажника и кузовом (который в резинке). В моём случае переломился провод который единственный там толстый изнутри экранированный фольгой, точнее - внутренний белый провод. Посадил всё на сопли (скрутка-изолента) и зафунциклировала камера. Кстати, ВСЕ провода в этом месте имели повреждения. Буду поискать на разборках этот кусок проводки.
Зы. Был там ещё совсем переломленный провод зелёного цвета, но я так и не понял для чего он вообще нужен - что с ним, что без него всё работает.

Ребята, хорошая камера в подсветку, стала как родная, подключение в ту же проводку где и штатка стоит, никаких дополнительных проводов тянуть не пришлось, показывает отлично: https://m.ru.aliexpress.com/s/item/3...2819f0fszERUZ&

Сообщение от Виктор1682

Ребята, хорошая камера в подсветку, стала как родная, подключение в ту же проводку где и штатка стоит, никаких дополнительных проводов тянуть не пришлось, показывает отлично: https://m.ru.aliexpress.com/s/item/3...2819f0fszERUZ&

Хорошо освещает ночью в дождь?

Лучше штатной уж точно, правда у меня монитор черно-белый

Так у нас на камеру идёт 6.5в,а там 12 надо. Или ей хватает 6.5?

Сообщение от Buskin39

Так у нас на камеру идёт 6.5в,а там 12 надо. Или ей хватает 6.5?

12 от стопов подключают.
