RL4F03A Нужна схема электропроводки

есть ли у кого распиновка фишек на данную акпп?

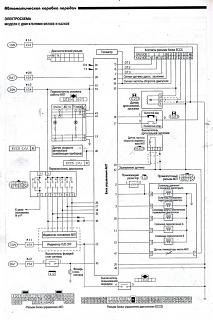

схема АКПП с SR20DE

спасибо большое! а есть весь мануал? а то это схема электронной акпп (видимо RE4F03A), а мне нужна тросиковая без электроники

тут http://yo-sergey.narod.ru/at_manual.html и про ремонт заодно http://yo-sergey.narod.ru/akpp_remont.html
Vini если у тебя эта АКПП стоит подскажи пожалуста VIN своей тачки, а то без него ее заказывать неудобно, все норовят высказать свое мнение по поводу возможности свапа (хочу варик заменить), один тут даже трубу бросил, так и не сказал есть или нет в наличии.

Сообщение от RomX

Vini если у тебя эта АКПП стоит подскажи пожалуста VIN своей тачки, а то без него ее заказывать неудобно, все норовят высказать свое мнение по поводу возможности свапа (хочу варик заменить)

тебе его VIN ничего не даст.. Тут читай..

я думаю купола у QR и SR разные, ты мою коробку со своим мотором не состыкуешь

RL4F03A

RE0F06A
Найдите 10 отличий . Я нашел только стартер.

а ты что, сам не видешь, что они пи**ец какие резные? ниодин болт не подходит. ставь либо механику, либо автомат от КЮЭР движка, я конечно понимаю вкусность моего коробаса в цене 8 тыс руб, но тогда тебе и движок менять надо

В нашей деревне даже аргоновая сварка есть и чпушно фрезерные станки если что. А половина отверстий минимум всетаки совпадают. Для базы это более чем.

ну тогда что тебя останавливает? бери любую RL4F03A да ставь, подключить нужно будет только кнопку овердрайва, задний ход и датчик нейтрали

---------- Сообщение добавлено в 06:55 ---------- Предыдущее сообщение добавлено в 06:54 ----------

ах да, еще блокировку стартера и скорость
а кулиса у тебя электронная наверное, выбрасывай и ставь тросиковую
