Ремонт трамблера GA16DE

Показано с 1 по 7 из 7
  1. #1
    Сергей Ф.
    Автор темы

    Ремонт трамблера GA16DE

    Обсуждение темы ТУТ

    У меня Primera p-10 европейского исполнения. Замучили поиски трамблера на двигатель GA16DE (в родном сгорел транзистор). После просмотра в интернете массы материала на тему ремонта или замены трамблера пришел к выводу, что при исправной катушке и исправном датчике Холла, трамблер можно восстановить потратив всего 280 рублей и около двух часов времени. Вот что я сделал:
    1.Приобрел ВАЗовский коммутатор 76.3734. (можно 76.3774) и к нему разъем с проводами (провода постарался выбрать подлиннее).
    2. Разобрал трамблер. Синий провод, идущий на коллектор сгоревшего транзистора, вывел из корпуса трамблера наружу (просверлил отверстие в резинке, через которую заходят два провода от двухконтактного разъема) и соединил с коричневым проводом, идущим на контакт 1 коммутатора.
    3. Между гнездом двухконтактного разъема трамблера и конденсатором зачистил, не разрезая провод и присоединил к нему синий провод идущий на контакт 4 коммутатора.
    4. На пятиконтактном разъеме трамблера обрезал провод от контакта 1 (первый от ветрового стекла) и соединил его с зеленым проводом идущим на контакт 6 коммутатора.
    5.Обрезал провод от контакта 2 трамблера и соединил его с черным проводом идущим на контакт 2 коммутатора.

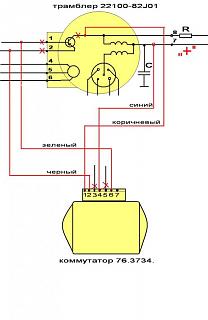

    Ремонт трамблера GA16DE-image001.jpg
    6. Провода от контактов 3 и 5 коммутатора отрезал «под корень», чтоб не мешали. Все соединения пропаял и загерметизировал термоусадочной трубкой. Коммутатор пристроил между аккумулятором и радиатором на алюминиевой пластине.
    Все работает.
    Последний раз редактировалось VOVANыч; 11.11.2012 в 16:17.

  2. #2
    bocman434
    Участник
    не проще было бы транзистор вывести и все.у меня так и стоит.дело 5и минутное.здесь и схема была где то

  3. #3
    Сергей Ф.
    Автор темы
    Может быть и проще, но я не смог припаять провода к контактам на плате, которая находится в черной коробочке и залита гелем. Обычный припой отваливался (видимо эти контакты не медные),а чего-то другого не было под рукой. Да и марку транзистора не знаю, что-то нигде не попалась.

  4. #4
    bocman434
    Участник
    сделай проще.припаяй провода к транзистору а подцепить можно снаружи возле колодок подключения.транзистор КТ 898А или аналог

  5. #5
    LOleg
    Автопилот
    ремонт трамблера
    выдержка из мануала, проверяем тестером, чего сдохло, может катушка, они есть в продаже отдельно.


    У меня сдох транзистор, сперва подключал вазовский коммутатор, но потом рассудил - сдох транзистор его и надо заменить.

    транзистор (BU-941) элементарно врезается в провода, цена ему 200р в радиодеталях
    схема подключения


    сам транзистор, с лицевой стороны, для пущей важности на транзистор наклеил радиатор для памяти видеокарты, а то вдруг греться будет


    схемка, для себя рисовал, транз. соотв тоже с лицевой стороны


    провода "1" и "2" отрезаются, или я просто вытащил контакты из разъема, разъемы нарисовал с выступами, так понятно с какой стороны идет нумерация, "8" провод не резать, просто оголить провод от изоляции и к нему подключать.
    поначалу делал все скрутками потом когда понял что все работает как надо скрутки пропаял.

    я год езжу с транзистором просто врезанном в провода.
    Последний раз редактировалось LOleg; 25.01.2013 в 12:35.

  6. #6
    bocman434
    Участник
    да да.делал так же по этой схеме.правда радиатор не стал ставить.и все нормуль

  7. #7
    LOleg
    Автопилот
    по такой схеме подключал коммутатор, но транзистор правильнее, с коммутатором работает как то невнятно
