Замена цепи SR20De методом протяжки (без разбора двигателя)

Показано с 1 по 8 из 8
  1. #1
    VOVANыч
    Автор темы

    Замена цепи SR20De методом протяжки (без разбора двигателя)

    Отчет подготовлен Lepay , ссылка на отчет.

    Обсуждение темы ТУТ


    Всем доброго дня или вечера) Сегодня затрону наиболее популярную тему для всех primeraводов, а именно цепь ГРМ. Приступим…

    Стал замечать что цепь ГРМ начала побрякивать при заводе на холодную, а после простоя ночью так вообще как трактор…гррррр…и потом замолкает. Тут конечно к бабушке не ходи это проблема с натяжкой/провисанием/растягиванием цепи. А вот почему это происходит…Сама цепь уже растянулась, обратный клапан в масленом фильтре не держит давление в системе, ну и так далее…

    Многие кто прошел хоть одни раз замену цепи знают что это довольна не приятное дело и лишний раз не хотелось бы все разбирать, а именно снимать оба поддона, масленый насос, возможно и ГБЦ…в общем гемор еще тот…при всем при этом над все обратно собирать на герметик, все зачищать…короче я уже одни раз проходил это на старом движке и больше мне такого чуда испытывать крайне не хотелось! Да и потом тут не дотянул., там закапало, а так как у меня движка контрактная и туда не кто не лазил, сам я туда лезть не собираюсь вообще, заводская протяжка и сборка все таки не наши ручки…

    И тут как то раз наткнулся на ВОТ эту запись и подумал, а почему бы не попробовать заменить цепь методом протяжки, без разбора двигателя. Эта идея долго сидела у меня в голове, а бренчание каждое утро выводило и бесило. Да еще и начелось с утра не сразу набирать оботоры при заводе, тако провал бу бу бу и потом бац и 1500… И вот я поехал в бокс к другану для проверки этого способа. Да да именно для проверка, так как хотел узнать получиться, работает ли это…Следовательно особо к этому не готовился, цепь для замены покупать не стал а снял со старого движка…

    Ну че ж приступим:

    Сняли клапанку, получили доспут к цепи в районе распредвалов…Спец. инструмента для расклепывания цепи я не приобретал, а всех кого спрашивал отвечали что у них нет и не когда не было, некоторые даже не слышали о таком…Пришлось выкручиваться как обычно по старинке, молоток, не много мата…и чай)
    Замена цепи SR20De методом протяжки (без разбора двигателя)-1.jpg


    Берем молоточек, наставку кот. будем выбивать валик из звена и приступаем …
    Замена цепи SR20De методом протяжки (без разбора двигателя)-2.jpg Замена цепи SR20De методом протяжки (без разбора двигателя)-3.jpg



    Следует заметить что цепь желательно зафиксировать на звездочке что б она не убежала в двигатель и не создала нам кучу проблем.
    Замена цепи SR20De методом протяжки (без разбора двигателя)-4.jpg



    Далее раз соединяем ту цепь на которую будет менять и соединяем ее со старой… И помечаем звено которым мы соединяли старую и новую цепь.
    Замена цепи SR20De методом протяжки (без разбора двигателя)-5.jpg



    И приступаем к протяжки. Тут пришлось хитрить. Первый одной рукой вытягивает цепь со стороны впускного распредвала, другой рукой направляет новую цепь на звезду выпускного распредвала. Второй в свою очередь трещоткой не спеша прокручивает шкиф колен вала за болт на 27 ( если не ошибаюсь)…В аккурат протягиваем цепь и соединяем звенья новой цепи между собой. Получаем результат…
    Замена цепи SR20De методом протяжки (без разбора двигателя)-6.jpg Замена цепи SR20De методом протяжки (без разбора двигателя)-7.jpg



    Далее по меткам выставляем зажигание и на этом все) Готова. То ради чего все это задумывалось получилось…Метод протяжки цепи работает. можно использовать…

    После проверки данного способа можно смело покупать новую оригинальную цепь и таким же образом протаскивать. Конечно по ходу движения появлялись проблемы, вылазили всякие нюансы, например пришлось два раза выставлять зажигание по меткам, выдавило масло из под натяжителя цепи, видно не протянул запарился или забыл, сам виноват…

    В общем метод работает, можно использовать)))) Повторюсь, в данном случаи мне было важно проверить этот способ, а не получить результат в виде не бренчания цепи. В будущем куплю новую цепь и заменю и тогда уже буду надеется что бренчание исчезнут.

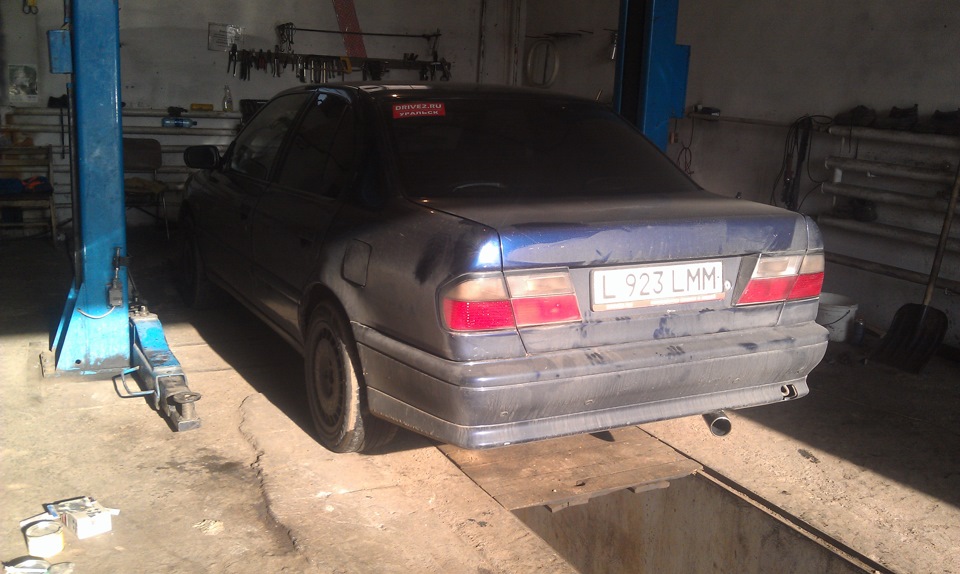

    Пара фото…
    Замена цепи SR20De методом протяжки (без разбора двигателя)-9.jpgЗамена цепи SR20De методом протяжки (без разбора двигателя)-8.jpg


    ____________________________________________________




    Так же есть еще один отчет от goga78 , ссылка на отчет тут

    Вот и у моей машины загремела цепочка об верхний успокоитель на холостых оборотах. Поглядев ценники на запчасти и на отчеты о замене грм, решил заменить только цепь и распредвалы которые мне продал за символическую плату ZvfRUS, за что ему большое спасибо чтоб ему так же запчасти доставались. Изначально пытался бороться со звоном путем отгибания и подгибания верхнего успокоителя, потом наваривал на гидронатяжитель, в общем все зря только время потерял. И тут я решил протянуть новую цепочку разъединив звенья подцепив к старой проворачивая за впускной распредвал. Для этой операции токари изготовили мне приспособление для выпрессовки штифта звена цепи

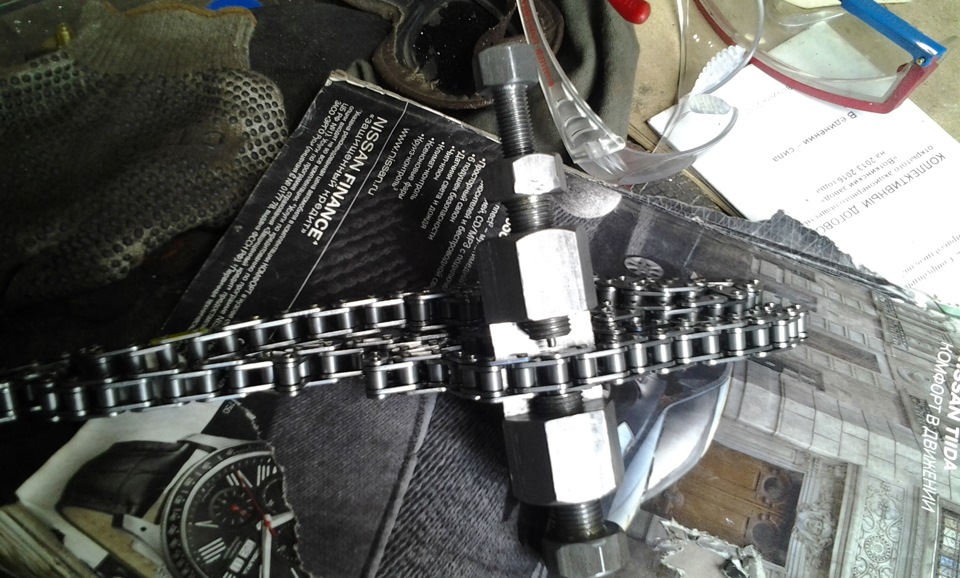

    Замена цепи SR20De методом протяжки (без разбора двигателя)-1.jpg


    , такие возможно есть в продаже. И сам я изготовил две пластинки
    Замена цепи SR20De методом протяжки (без разбора двигателя)-2.jpg

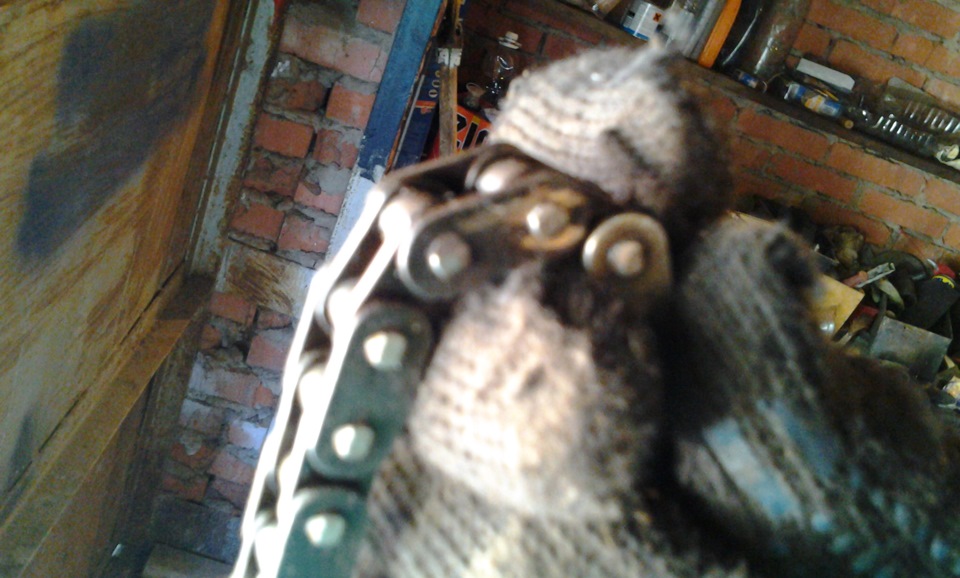

    которые крепил к шпилкам клапанной крышки чтоб прижимали цепь к звездам дабы предотвратить перескакивание цепи в момент протяжки. Перед выпрессовкой штифта нужно аккуратно болгаркой сточить развальцовку чтобы он свободно выдавился из звена и не повредил его.
    Замена цепи SR20De методом протяжки (без разбора двигателя)-3.jpgЗамена цепи SR20De методом протяжки (без разбора двигателя)-4.jpg

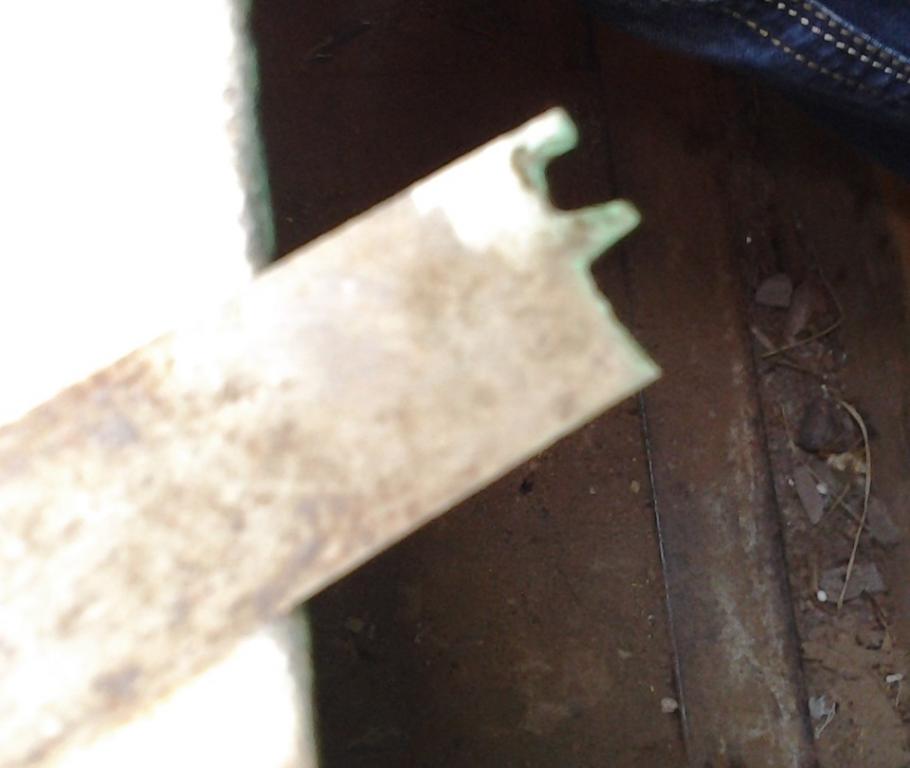

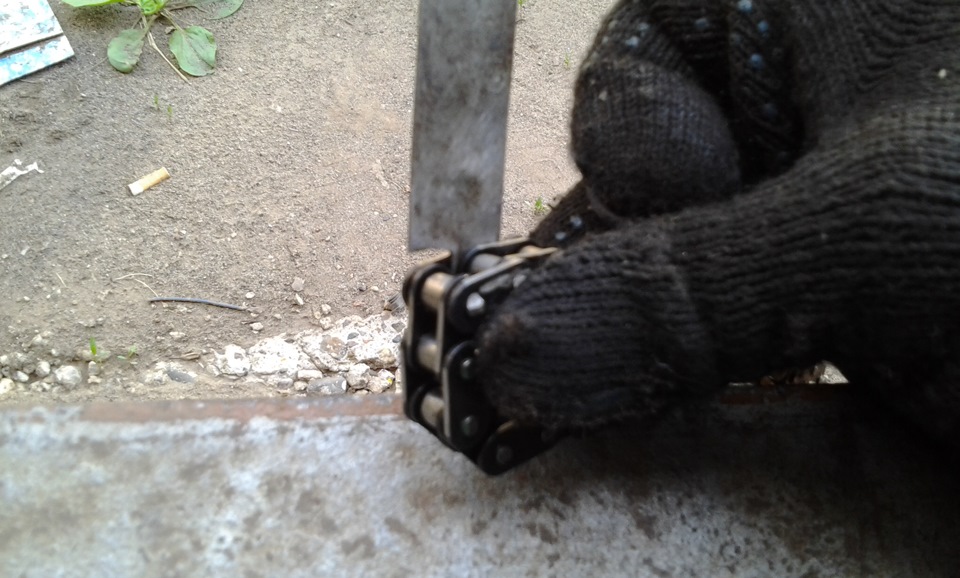

    При соединении звеньев нужно выдержать боковой зазор 0.5мм, для этого можно изготовить щуп в виде вилки, без зазора зажмет звено.
    Замена цепи SR20De методом протяжки (без разбора двигателя)-5.jpgЗамена цепи SR20De методом протяжки (без разбора двигателя)-6.jpg

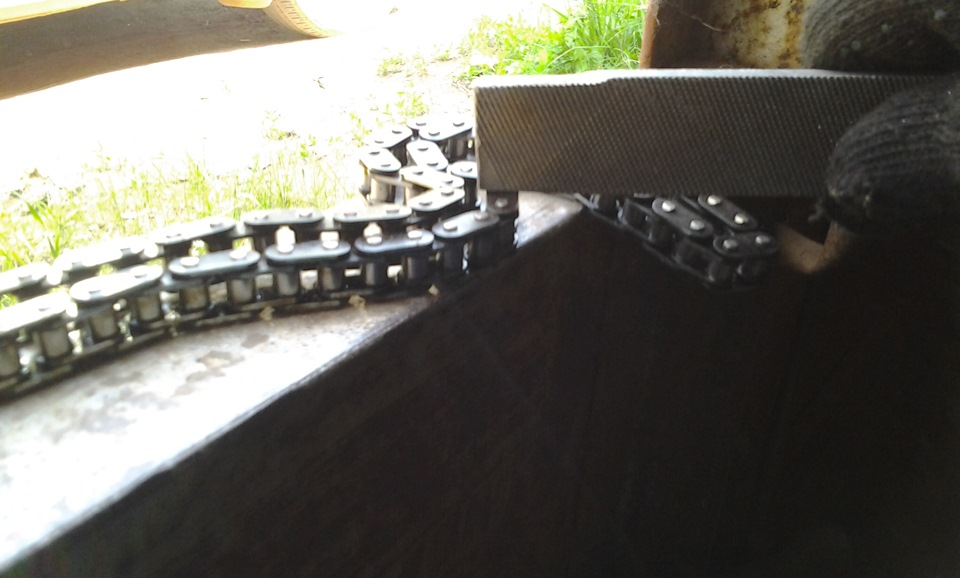

    Кернить штифт лучше всего плоским напильником ничем другим у меня не получилось у которого с боковой стороны болгаркой или наждаком сделать углубление, в общем чтоб получилась развальцовка приблизительно как заводская. . Тренируйтесь на старой цепи.щуп при кернении желательно не убирать
    Замена цепи SR20De методом протяжки (без разбора двигателя)-7.jpgЗамена цепи SR20De методом протяжки (без разбора двигателя)-8.jpg



    ____________________________________________________

    Методы заклепки цепи. Нашел в интернете.

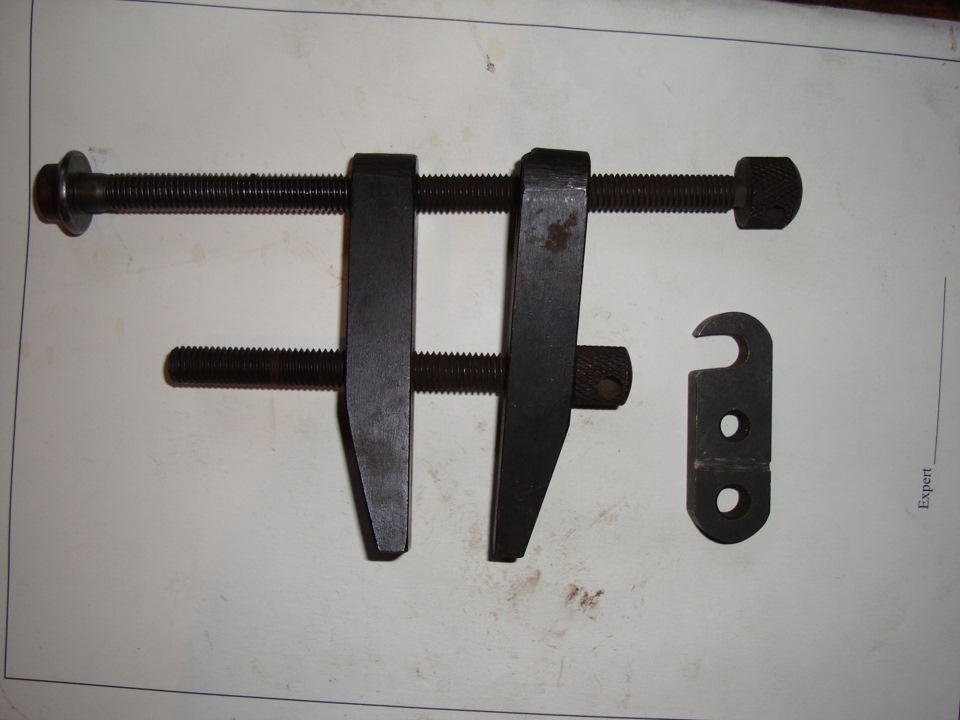

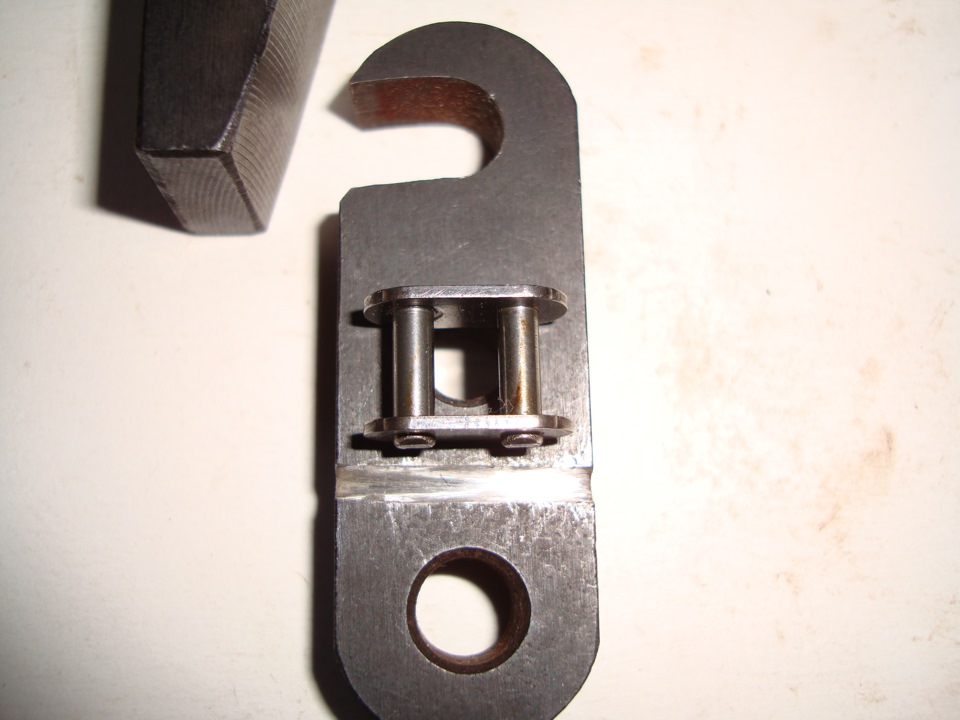

    Замена цепи SR20De методом протяжки (без разбора двигателя)-1.jpgЗамена цепи SR20De методом протяжки (без разбора двигателя)-4.jpgЗамена цепи SR20De методом протяжки (без разбора двигателя)-2.jpgЗамена цепи SR20De методом протяжки (без разбора двигателя)-3.jpg
    Последний раз редактировалось VOVANыч; 21.12.2014 в 23:01.

  2. #2
    Дельfин
    Фанат ПЭ10
    Вов, мало конкретной инфы. Как расклёпывал? (спиливал ли развальцовку, или тупо выбивал штифт?) Как склёпывал? Снимался ли гидронатяжитель? (упомянуто только что из под него выдавило масло.. Как?)
    Спроси пожалуйста у ТС..

  3. #3
    СтраNNик
    Старожил
    На мерсах так меняют,тока там звено разборное вроде,как на лисапедах.

  4. #4
    VOVANыч
    Автор темы
    Дельfин, скоро друг у меня будет так менять, попрошу чтобы фоток сделал. я так понял надо спилить расклепку, и потом заклепать в другом месте. натяжитель конечно же снимать он давит сильно.

  5. #5
    Lepay
    Участник
    Добрый день. Я извиняюсь что информации по данной темы предоставил не так много, постараюсь ответить на вопрос устно, без фото. Так, по поводу расклёпывания! Оговорюсь сразу, что все делалась с помощью не большого молотка, бородок (с немного затупленным конец), плоскогубцы. Расклепывал все резкими ударами молотка по бородку , штифт пошел без каких либо сложностей (главное ударить по резче и по четче). Далее когда штифт пошел его можно подцепить плоскогубцами и вытащить из звена. Далее....Склепывал так же, направил в звено штифт и забил молоточком. Гидронатяжитель конечно же снимал, так как в натянутом состоянии цепи я навряд ли бы смог что то сделать с ней. Далее....Масло выдавило из под гидронятяжителя по моей не внимательности и честно говорят по глупости, не поставил ту тоненькую прокладку которая обычно парит мозг при установки натяжителя в корпус ГБЦ.....

    И немного забегу дальше....в исключение вопроса "ну как оно? не оборвалось ли? не расклепалось ли? "...Ответ: Уже три месяца прошло после замены, полет отличный! Думаю если б расклепывание\склепывание было бы не качественным то я уже об этом узнал, так как двигатель постоянно под нагрузкой и постоянно к 7000 об.\мин.
    Последний раз редактировалось Lepay; 22.12.2014 в 09:58.

  6. #6
    ayra66
    Старожил

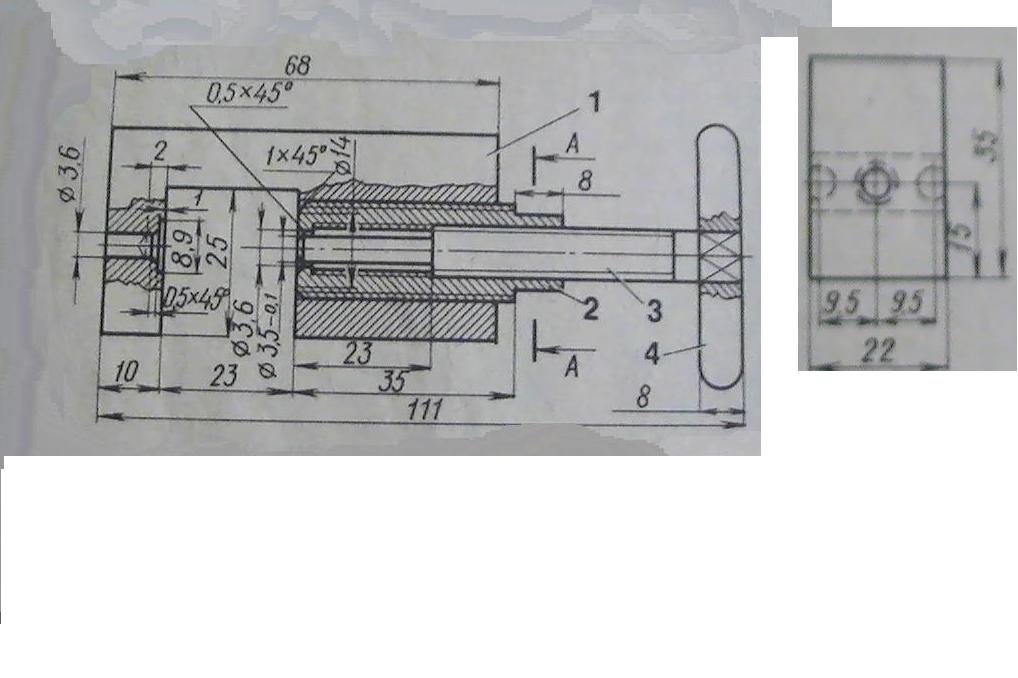

    Замена цепи SR20De методом протяжки (без разбора двигателя)-pic_0024.jpgЗамена цепи SR20De методом протяжки (без разбора двигателя)-0027.jpg

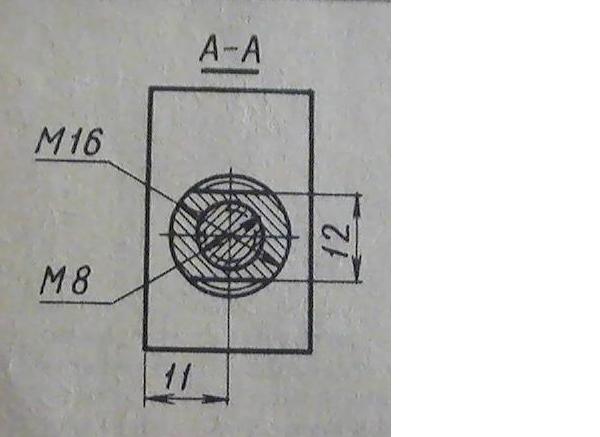

    Это фотки с паспорта прибора которым Вазовцы расклепывали и заклепывали звено цепи . Инструмент сам не сохранился(НЕ так лежал) ,но мастер его очень хвалил ,по этому и сохранил паспорт чтобы по чертежам себе заказать на заводе.

  7. #7
    Дельfин
    Фанат ПЭ10
    Избавился и я от лёгкого бренчания цепи на прогретом моторе с помощью замены цепи методом протяжки.

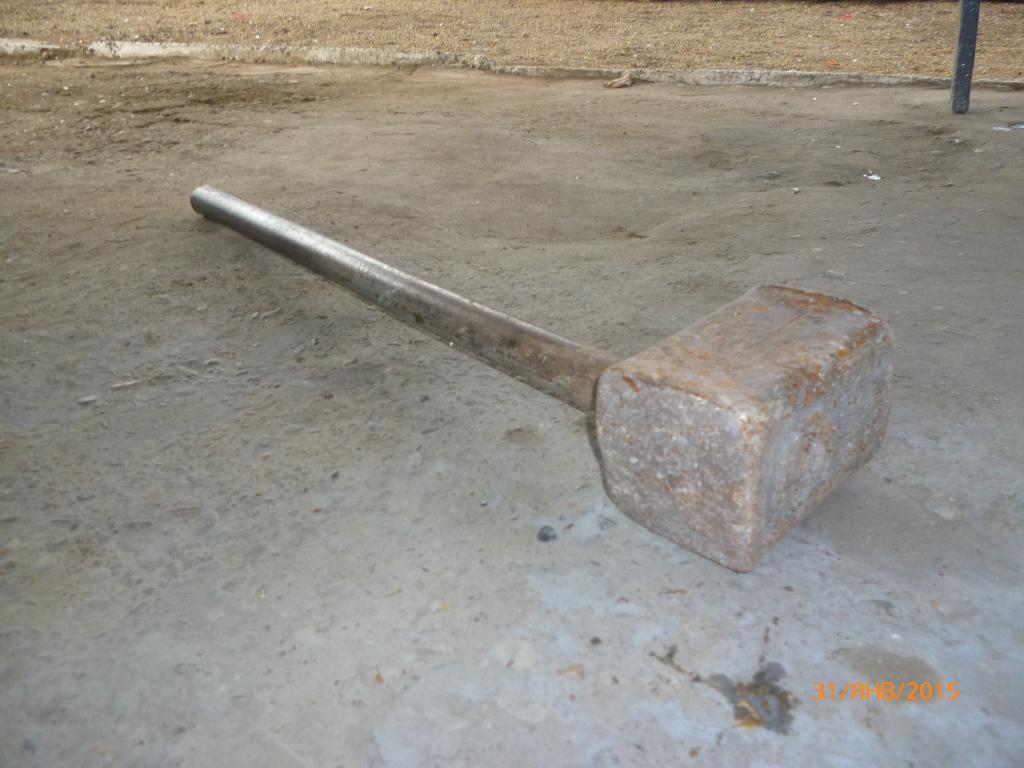

    И помог мне в этом этот Русский инстремент
    Замена цепи SR20De методом протяжки (без разбора двигателя)-10.jpg

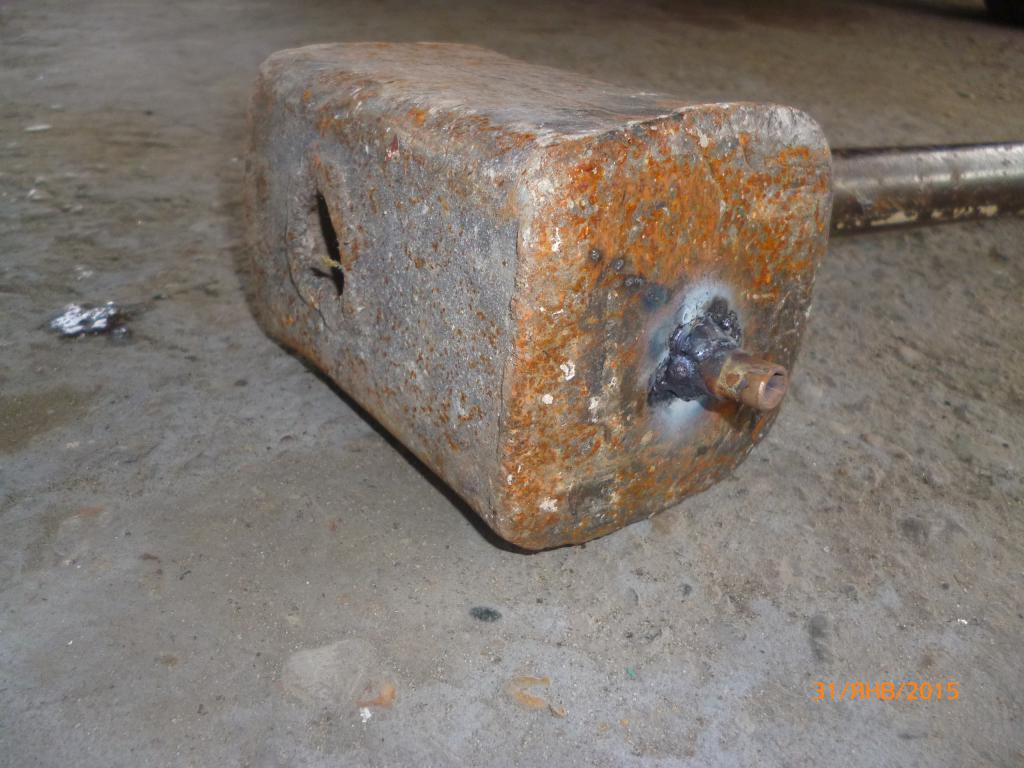

    Правда пришлось его не много модернизировать. Сначала для выбивания штифта я приварил к кувалде маленькую головку, чтоб упереться ей в звено а штифт заходил в головку. А потом приварил болт, чтоб им упереться в штифт и можно было расклепать с другой стороны.
    Замена цепи SR20De методом протяжки (без разбора двигателя)-11.jpg

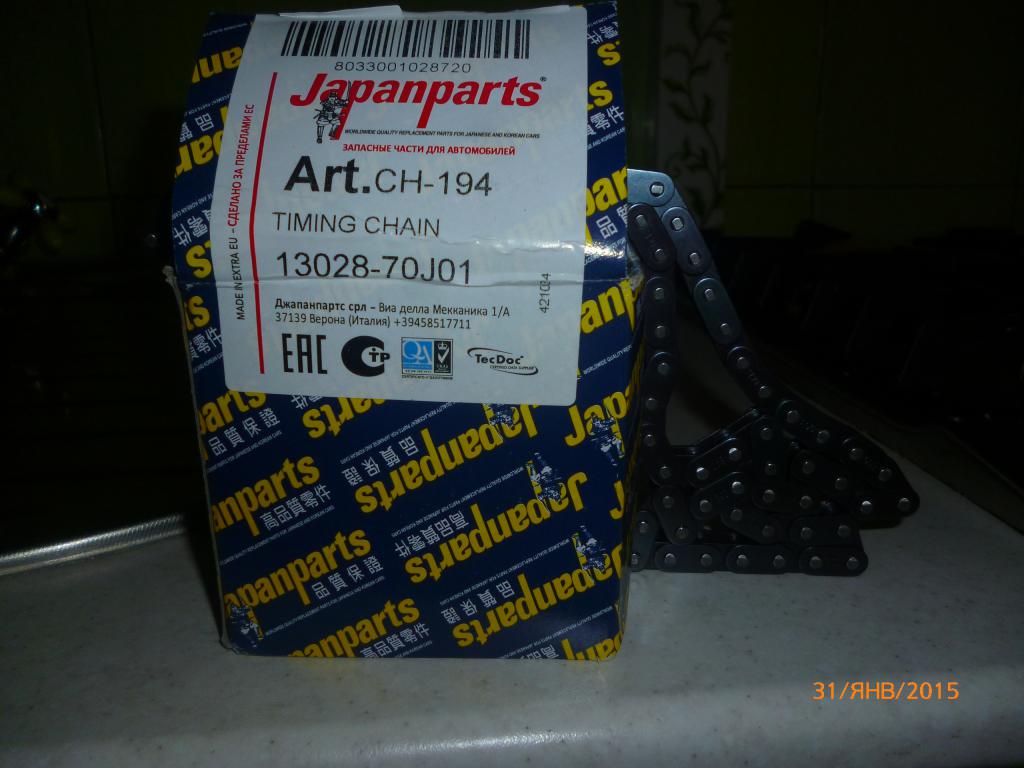

    Для проверки данного способа купил не дорогую цепь. Посмотрим сколько проходит.
    Замена цепи SR20De методом протяжки (без разбора двигателя)-1-17-.jpg
    Колесо не снимал. КВ вращял колесом на 5й передаче.

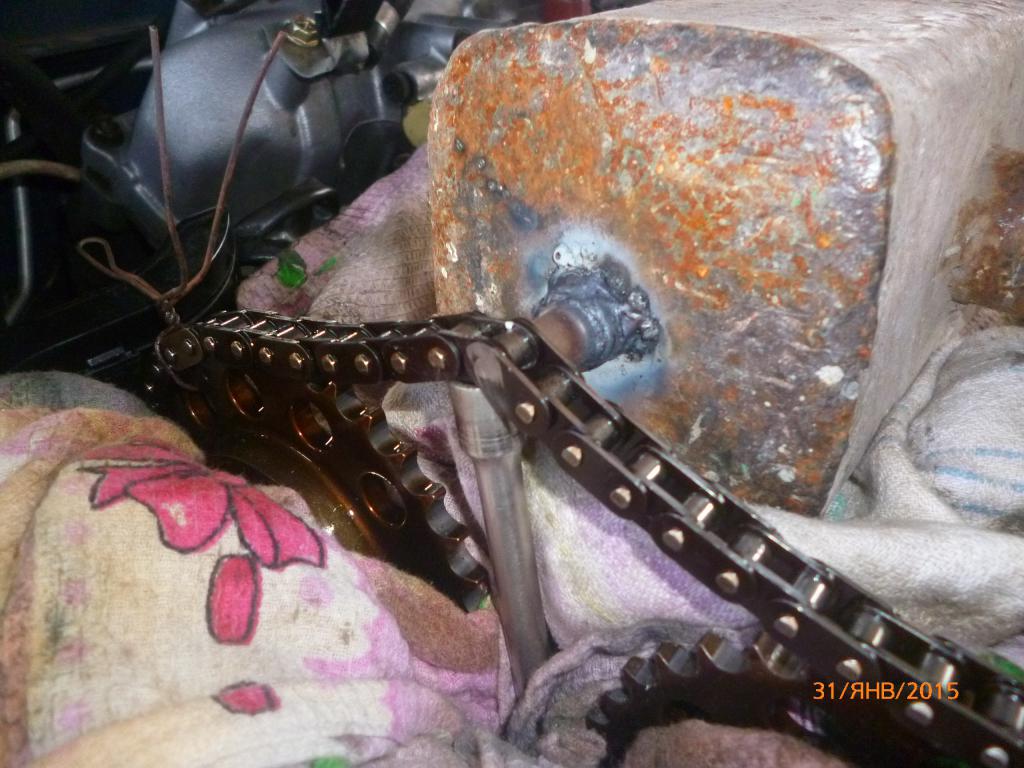

    Штифты подпиливал маленькой балгаркой, на самых маленьких оборотах, чтоб ничего лишнего не пильнуть. Штифт выбивал сверлом 3мм.
    Замена цепи SR20De методом протяжки (без разбора двигателя)-13.jpg

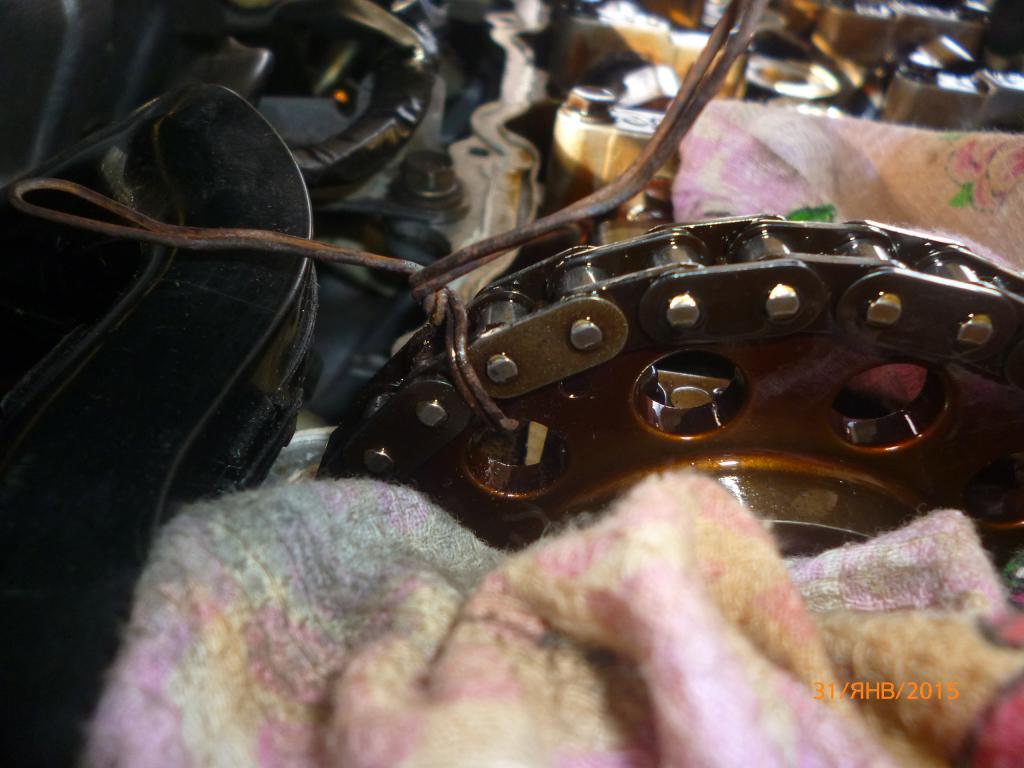

    Цепь к звездам фиксировал проволокой.
    Замена цепи SR20De методом протяжки (без разбора двигателя)-12.jpg
    Был гемор, при сборке умудрился запихать натяжитель наоборот, потом еле вытащил чтоб поставить правильно.

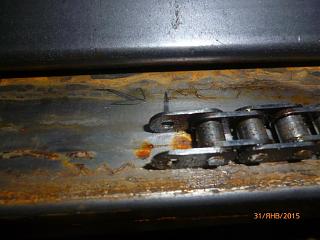

    Вот старая цепь, а метка простым карандашём на профиле это длинна новой цепи. Т е видно на сколько вытянута старая цепь.
    Замена цепи SR20De методом протяжки (без разбора двигателя)-14.jpg
    В общем сей метод считаю полностью оправданным. Думаю лучше таким способом раз в два года менять цепь, чем один раз в 5 лет с полной разборкой. Быстро, экономно, выгодно.
    Пэ.Эс. Ощущения с новой цепью. Пропало небольшое дерганье стрелки на тахометре на ХХ. Пропал провал при разгоне на трёх тысячах оборотов. Однозначно увеличилась динамика. Лучше отклик на педаль газа. Ну и конечно же тишина работы привода ГРМ. По расходу бензина буду смотреть.
    Всем спасибо за толчок к данному действу.
    Обсуждения здесь Замена цепи привода ГРМ методом протяжки
    Последний раз редактировалось Дельfин; 04.02.2015 в 23:28.

  8. #8
    pavel26
    Участник
    менял цепь таким же способом ходит третий год.
