Взаимозаменяемость генераторов

Страница 8 из 9 ПерваяПервая ... 6789 ПоследняяПоследняя
Показано с 71 по 80 из 90
  1. #71
    Nojer
    Новичок

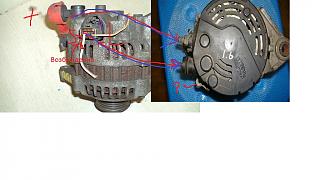

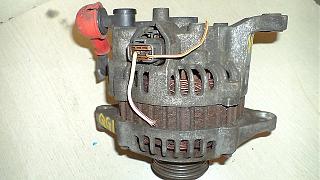

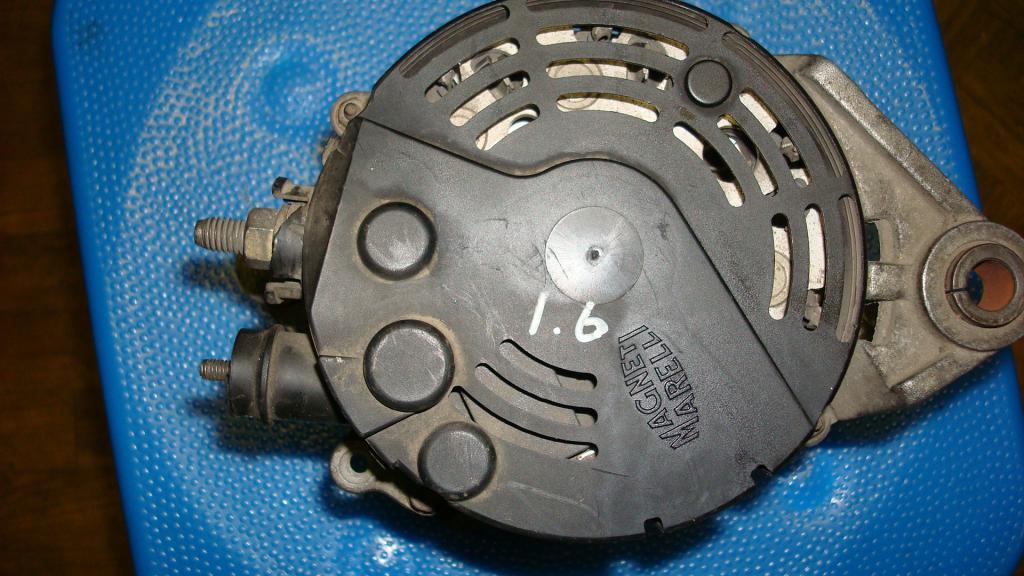

    Добрый День. Примера двигатель GA 16 помер генератор, стоял магнети мерели купил от блюберда qg1.8 у него другие разьмы и больше выходов помогите подключить пожалуйста Взаимозаменяемость генераторов-55555d1375468499-r11-r12-razborka-nissan Взаимозаменяемость генераторов-1424918102296_bulletin.jpg Взаимозаменяемость генераторов-1424918102296_bul1letin.jpg я правильно понимаю?
    Последний раз редактировалось Nojer; 21.05.2015 в 07:45.

  2. #72
    тёмносерый
    Старожил
    Nojer,Да, всё верно.
    Нижний провод с фишки (нового гены) это на лампочку.
    Верхний- возбуждение. (только не вешай на него постоянный плюс с силовой клеммы!)

  3. #73
    Nojer
    Новичок
    Цитата Сообщение от тёмносерый Посмотреть сообщение
    Nojer,Да, всё верно.
    Нижний провод с фишки (нового гены) это на лампочку.
    Верхний- возбуждение. (только не вешай на него постоянный плюс с силовой клеммы!)
    генератор воткнул зарядка есть спасибо. Теперь только контрольная лампа горит как ещё погосить?

  4. #74
    тёмносерый
    Старожил
    Цитата Сообщение от Nojer Посмотреть сообщение
    Теперь только контрольная лампа горит как ещё погосить?
    Надо не лампу гасить ..., а искать причину почему она загорелась.
    Генератор точно исправен? Подключил правильно?

  5. #75
    Nojer
    Новичок
    Цитата Сообщение от тёмносерый Посмотреть сообщение
    Надо не лампу гасить ..., а искать причину почему она загорелась.
    Генератор точно исправен? Подключил правильно?
    Генератор исправлен зарядка идёт. со всеми потребителями 14.3 в. Я так понимаю горит она потому что на старом гене было 2 выхода на это 3?

    - - - Добавлено - - -

    Тут пишут что нужно притенуть дополнительный плюс только я не совсем понимаю генератор и так возбудился?

  6. #76
    тёмносерый
    Старожил
    Цитата Сообщение от тёмносерый Посмотреть сообщение
    Nojer,Да, всё верно.
    Нижний провод с фишки (нового гены) это на лампочку.
    Верхний- возбуждение. (только не вешай на него постоянный плюс с силовой клеммы!)

    Nojer
    ,
    Кидай плюс на верхнюю клемму разъёма! Лампа потухнет.
    Объяснять не буду почему.

  7. #77
    Nojer
    Новичок
    Получается что остался не задействован разьем контрольной лампы. И на сколько я понимимаю на этом разьеме должен при работе генератора появляться плюс которыый размыкает реле и лама гаснит. Ну или ещё как то сделано

    - - - Добавлено - - -

    Цитата Сообщение от тёмносерый Посмотреть сообщение

    Nojer
    ,
    Кидай плюс на верхнюю клемму разъёма! Лампа потухнет.
    Объяснять не буду почему.
    Хорошо спасибо)

  8. #78
    тёмносерый
    Старожил
    Nojer,
    Всё что тебе надо сделать это; найти под капотом плюс который появляется при включении зажигания (например в блоке с релюшками), и провести\подключить его на верхнюю клемму (мама) в разъёме на генераторе. Нижняя клемма (мама) - с неё провод идёт на сигнальную лампу (управление\зажигание лампы происходит минусом).

  9. #79
    Cholod
    Новичок

    Тема новичка

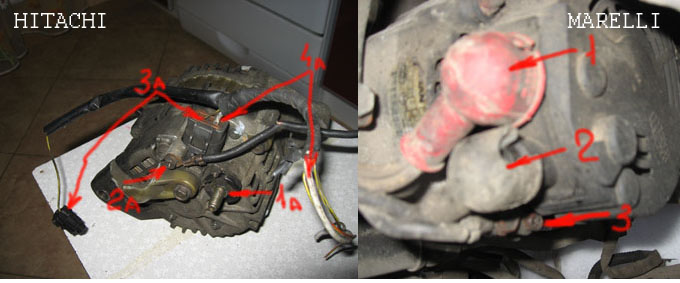

    Цитата Сообщение от oleg1051 Посмотреть сообщение
    Провод 1 на marelli - это 1а на hitachi. (это безоговорочно)(идет силовой к + аккумулятора и стартеру)
    Провод 2 на marelli - это 2а на hitach ? (куда он подсоединяется?)
    № 3 на marelli - это № 3 а на HITACHI.(идет к замку зажигания через контрольную лампу)
    А провод 4а на HITACHI. подсоединяем через предохранитель 7А - к 1 а (или тянем к + аккумулятора)
    Я ПРАВИЛЬНО ПОНЯЛ?
    Не хотелось бы пожечь электронику из-за неправильного подсоединения.
    мне кажется что 2 на марели это 3а на хитачи, там всё таки плюс, и на корпус марели никак не может прикручиваться ???Взаимозаменяемость генераторов-4837d1263147938-vzaimozamenyaemost

    Проще говоря 2 на марелли , желтый провод на приборку. Я правильно понимаю ??

  10. #80
    Владислаv
    Участник
    Всем привет!
    Нарвался на схему подключения генератора с 4 проводами.
    Держите кому надо!)))
    Взаимозаменяемость генераторов-novyi-tochechnyi-risunok-4-.jpg
    Лишний провод нужен для более корректной работы регулятора напряжения.
