корректор фар Р11

Сообщение от Denvitparol

еще раз ссылку можно, а то не открывается!

http://www.primera-club.ru/f/baza-zn...-mazda-cx-9-a/

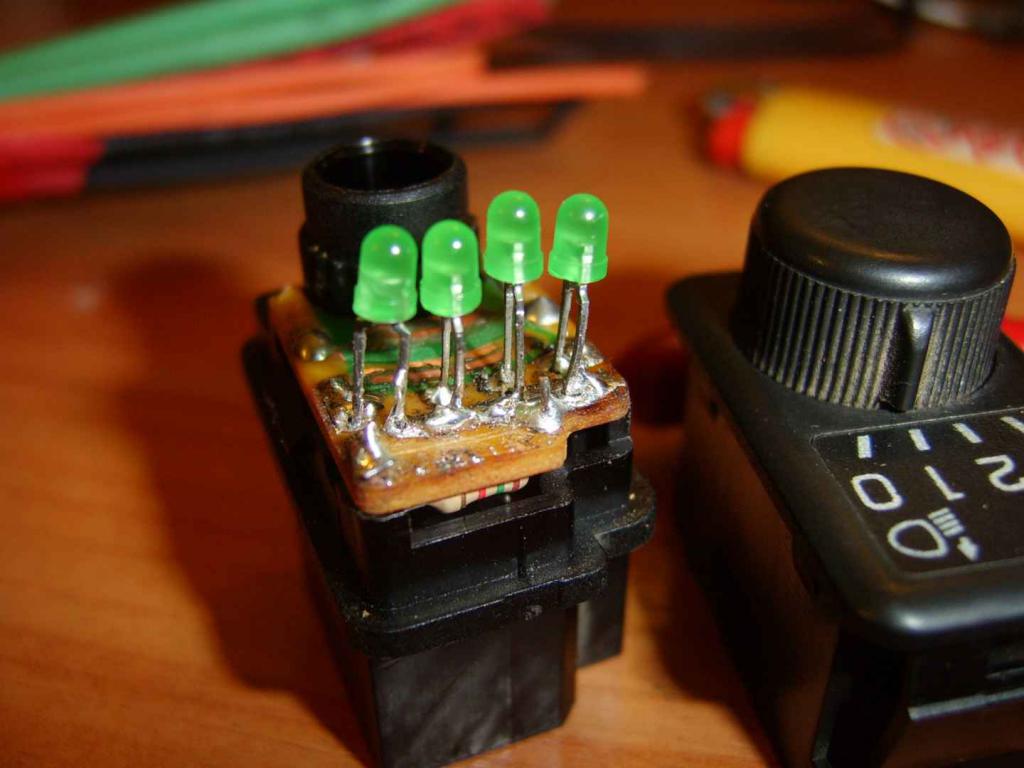

Ребята нужна помощь. Решил поменять цвет диодов в датчике коректора фар, сначала все выпаял но не запомнил как все припаяно. Вобщем у кого есть фото такое или кто может зделать, выложите пожалуйста фото несколько штук, главно чтоб были видны дорожки, очень нужно. Внизу фото что я имею ввиду.

Сообщение от volldemaro

Ребята нужна помощь. Решил поменять цвет диодов в датчике коректора фар, сначала все выпаял но не запомнил как все припаяно. Вобщем у кого есть фото такое или кто может зделать, выложите пожалуйста фото несколько штук, главно чтоб были видны дорожки, очень нужно. Внизу фото что я имею ввиду.

Так ты подай питание на регулятор и замерь на каких контактах появляется напряжение, при каждом положении крутилки. Можно тем же самым диодом и прозвонить.

Это конечно идея, спасибо за подсказку, завтра уже попробую. Надеюсь что получится, единственное, что там было еще пару коротеньких перемычик оловом запаяных, а я их паяльником снес, поэтому думаю что будут сложности. Но все равно еще рас спасибо за идею буду пробовать, но вопрос пока оставляю открытым.

Всем привет, может кто подскажет, где можно взять электрическую схему управления 6-контактным электрокорректором фар на P11 дорестайл?
Или поделитесь ссылочкой? Обыскал форум, весь интернет.. Видел только электросхему от рестайла по управлению 3-контактным электрокорректором.
Помогите подружить японский трёхконтактный корректор и проводку для европейского 6-контактного?

Сообщение от boyj

Всем привет, может кто подскажет, где можно взять электрическую схему управления 6-контактным электрокорректором фар на P11 дорестайл?
Или поделитесь ссылочкой? Обыскал форум, весь интернет.. Видел только электросхему от рестайла по управлению 3-контактным электрокорректором.
Помогите подружить японский трёхконтактный корректор и проводку для европейского 6-контактного?

подружить, насколько я знаю, практически нереально там вся логика завязана на 3 или на 6 контактов. только если целиком брать всё с донора: крутилку, проводку, корректоры.
а схему щас попробую поискать в мануале. найду - выложу

- - - Добавлено - - -

Сообщение от boyj

Всем привет, может кто подскажет, где можно взять электрическую схему управления 6-контактным электрокорректором фар на P11 дорестайл?
Или поделитесь ссылочкой? Обыскал форум, весь интернет.. Видел только электросхему от рестайла по управлению 3-контактным электрокорректором.
Помогите подружить японский трёхконтактный корректор и проводку для европейского 6-контактного?

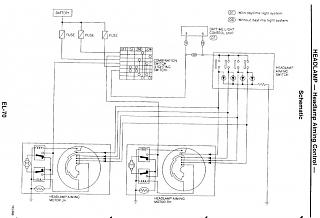

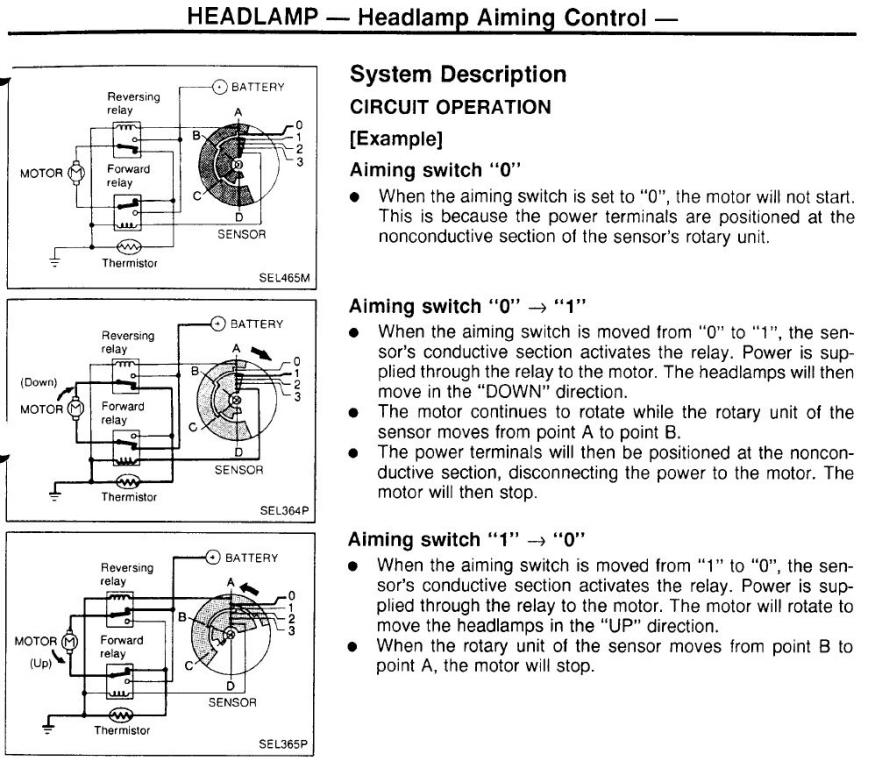

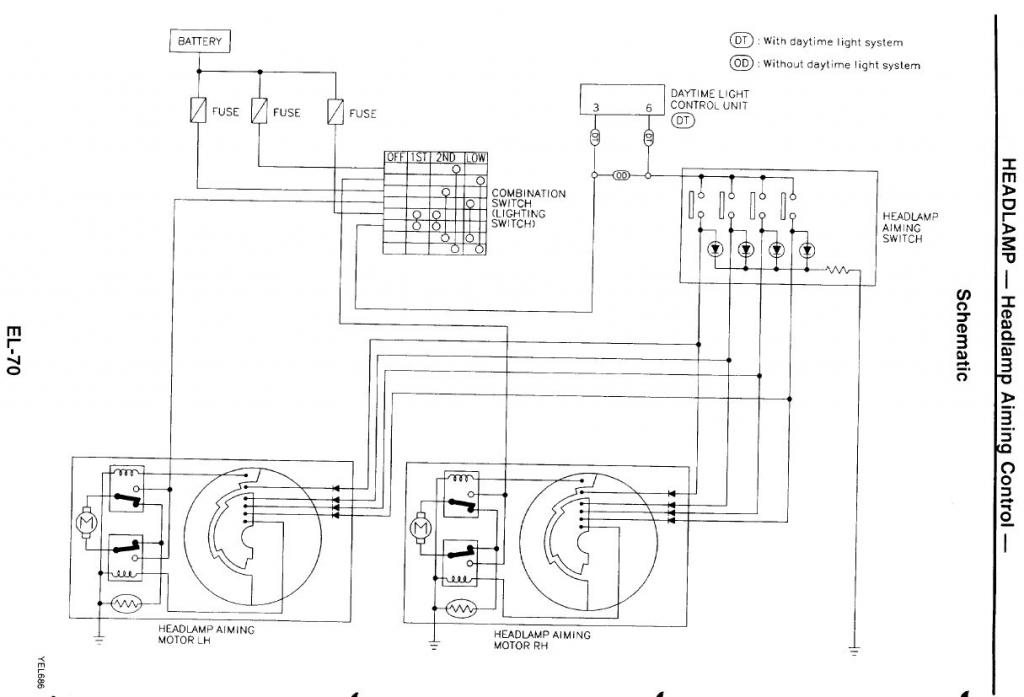

вроде оно?

Привет,спасибо!
Это оно. Как вариант -действительно взять крутилку от япошки. А провода - дело такое, их протянуть можно.

Всем привет, нужна ваша помощь. Кто знает на фарах хрусталях без ксенона есть корректоры?

Сообщение от raper2

Всем привет, нужна ваша помощь. Кто знает на фарах хрусталях без ксенона есть корректоры?

только регулировочными винтами на самой фаре.
таких, чтобы управлялись из салона, нет.
только на ксеноновых хрусталях они есть.

Сообщение от volldemaro

Это колхоз какой-то!! ппц!! там один диод внутри фишки и от него стеклопередача на цифры
