Вакуумные соединения на GA16DS и датчик абсолютного давления

Сообщение от pro100kumarkz

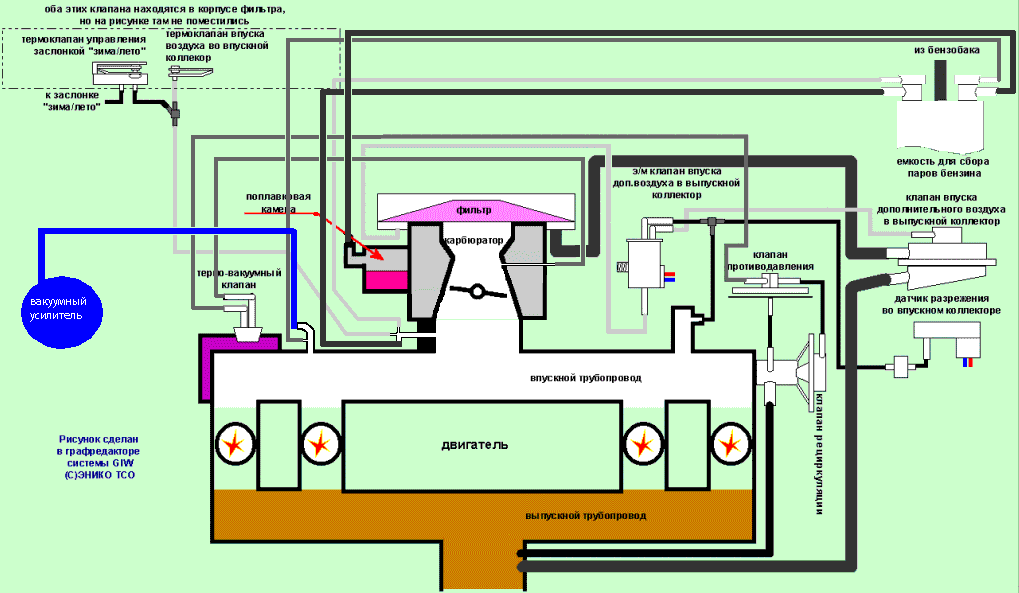

На фото Так как сейчас у меня подсоединено

"Коллега", давай что у тебя на самом деле! Фото с конкретикой!
Ибо, доводьствуйся гуглом и прочими ресурсами.

так я схему соединений вложил в вопрос картинка выше я прощу подсказать правильно ли все патрубки подсоединены,

- - - Добавлено - - -

Оригинал

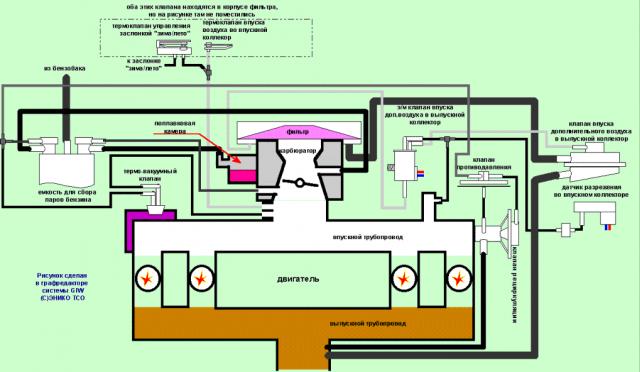

Схему переделал так как у меня сейчас подсоединены шланги

Приветствую. На этой картинке трубка от заслонки зима лето идёт в термоклапан в дырку не в ту, в которой сам клапан. Это опечатка или что? У меня в мануале трубка идёт в штуцер, где сам запорный шпенёк. Если смотреть сверху на корпус фильтра, то в штуцер, который ближе к носу авто. Где правда или это не важно?
