Мой ГАРАЖ (обсуждаем наши гаражи и инструмент)

тёмносерый, Вот только с "боржоми" закончу,пока небольшое затруднение.

nikom,
вот это основательно сделано.

- - - Добавлено - - -

Вопросик такой...кто делал пресс для запрессовки из домкрата?

ecowar,Я заготовил материал,но пока не в планах.Если нужно фото могу скинуть наглядное ,но только .

Сообщение от ecowar

Вопросик такой...кто делал пресс для запрессовки из домкрата?

вроде ROW111,сделал из бутылочного, писал где-то в темах

Сообщение от ecowar

кто делал пресс для запрессовки из домкрата?

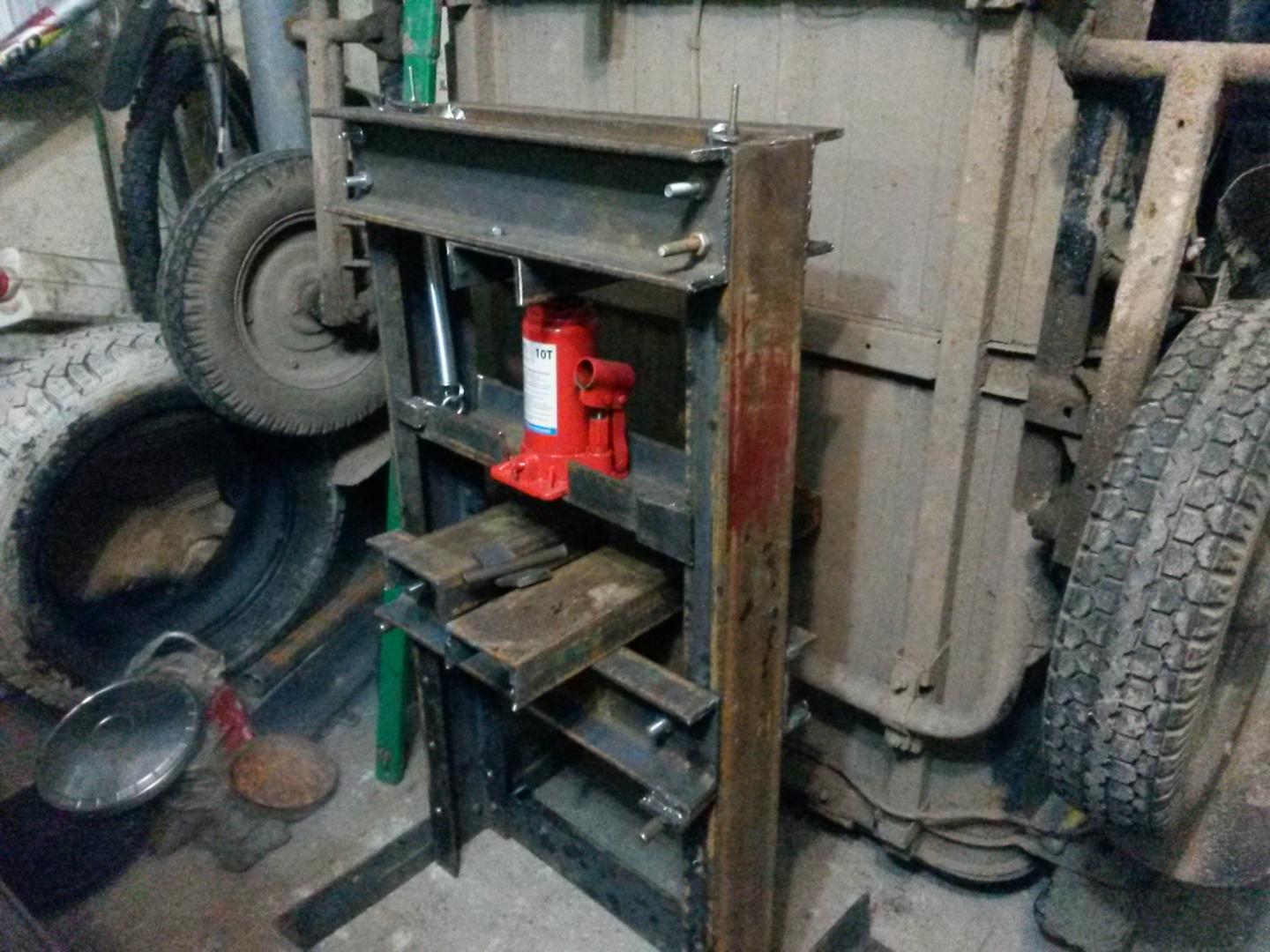

было дело, тут показывал вот эту фотку , доделать тоже руки не доходят, нижняя полка как была сделана на одну высоту так и осталась, надо досверлить отверстий еще штуки три четыре с каждой стороны чтоб по высоте ее переставлять, да и под домкрат сварить еще одну а то прям самим домкратом давлю. А так перепрессовывал шаровые уже неоднократно, ступичные тоже. Правда домкраты старенькие СССР манжеты на насосах не выдерживают текут быстро (резинки то китайские) у одного насос усилил, проточил канавку ему на токарном под второе колечко, поставил, но тут переусердствовал и он снова потек, теперь думаю может второе из фторопласта? (но фторопласт так то слабоват на давление -течет) домкрат покупать не хочется у меня их и так два, и с ними уже запарился у обоих насосы проблема,хватает на лето,а пользуюсь за лето ими ну раз 5-10 максимум т.е. не на долго.

- - - Добавлено - - -

Сообщение от тёмносерый

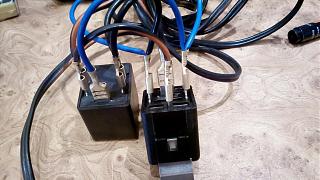

ROW111, С позволения Деда ...
............................................................ .....................

1 и 7 — подача плюса с АКБ.
Между 4 и 8 ставится лампочка для разгрузки форсунок.
2 и 8 соединины меж собой.
3 и 4 соедины меж собой. на них приходит минус с АКБ, и с них же идёт общий минус на все форсунки.
5- подача плюса на первую пару форсунок (при промывке)
6- подача плюса на вторую пару форсунок (при промывке)
То.е, минус уже подключен на все четыре форсунки, управление\импульс идёт плюсом (в принципе можно сделать наоборот).
Так же минус напрямую подключен к б.насосу.
Запуск системы происходит двумя клавишами …, подача плюса на насос, и второй клавишей на схему реле.
Ниже подключение насоса к рампе;
1-это подача на рампу (фильтр обязательно).
2- обратка с рампы (обрано в ёмкость).

нарисовал схему," не выходит каменнай цветок" лампочка получается включена параллельно обмотке реле и больше похоже, что это нагрузка реле поворотов чтоб оно работало в прерывистом режиме, т.к. с форсунками она контачит только на АКБ.

Сообщение от ROW111

нарисовал схему," не выходит каменнай цветок"

Я не мог ошибиться со схемой ...
Сейчас всё перепроверил, всё верно.

Сообщение от тёмносерый

Я не мог ошибиться со схемой ...
Сейчас всё перепроверил, всё верно.

лампочка задает "темп мигания" для реле поворотов, форсунки к ней ни как. Нашим на Р12 вообще разгрузка как бы и не нужна 14-16 ом обмотка.

Сообщение от ecowar

nikom,
вот это основательно сделано.

- - - Добавлено - - -

Вопросик такой...кто делал пресс для запрессовки из домкрата?

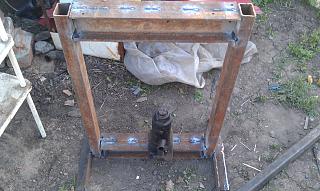

Я вроде тоже где то писал о своём прессе.

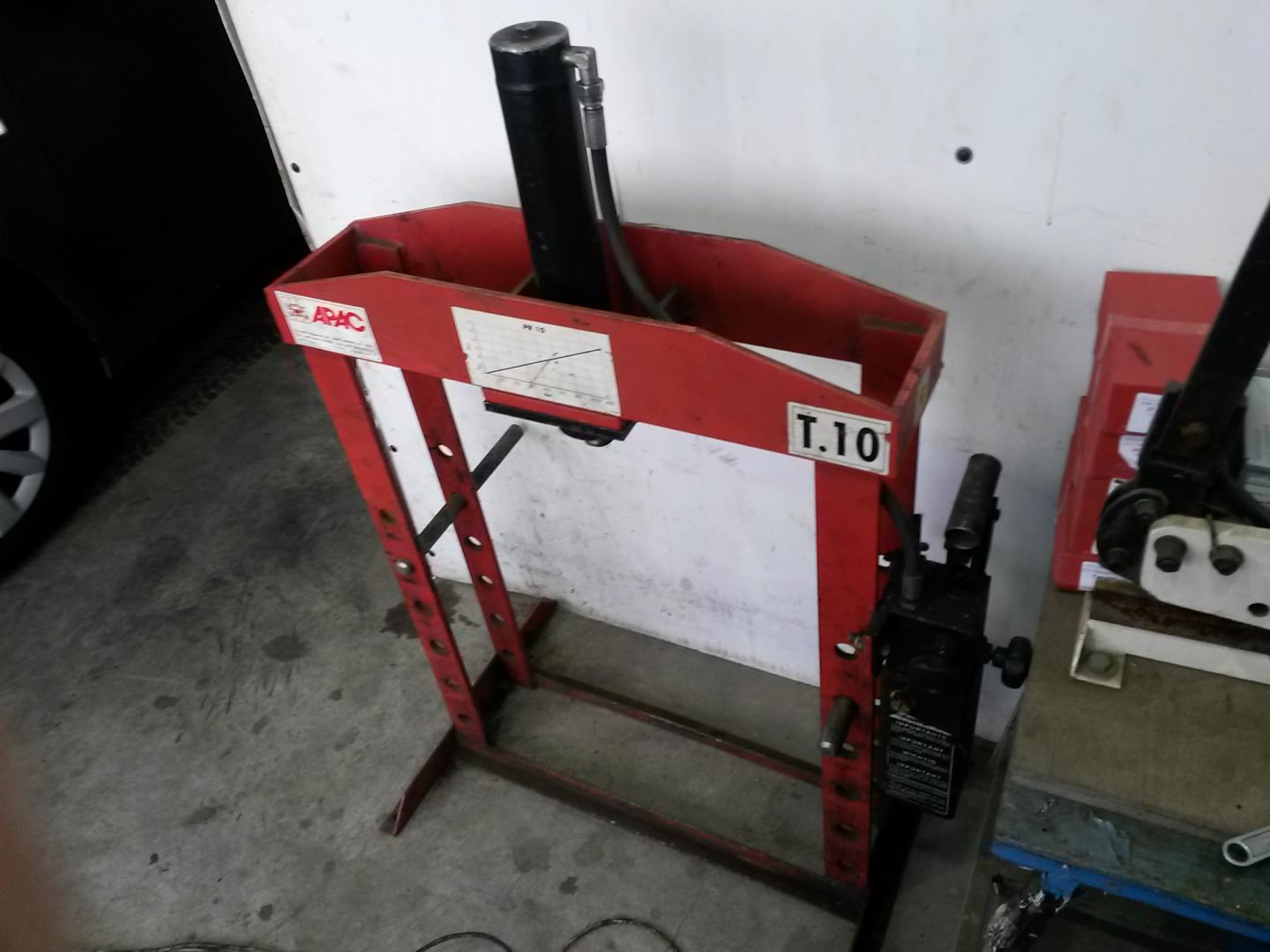

Это так сказать первичный вариант, сейчас возвратные пружины от крышки багажника ВАЗ 2110, домкрат от 3307 газона (этот китайский 10тонник слабенький оказался - раздавило его). Ну и верхний швеллер,в который упирается шток домкрата, усилен пластиной поставленной на ребро (а то слегка уже продавливать начало. Конечно по удобству уступает этому (2е фото) где и регулировка усилия/шага выхода штока есть, и подвижности меньше при прессовании, был бы у меня сарай, а не седан, и пресс этот чуть легче - уволок бы себе нафиг его. Но для гаража по заглаза и самодельного

- - - Добавлено - - -

Медленно но верно продолжаем углубляться.

Сообщение от ЗАПОЙ

был бы у меня сарай, а не седан, и пресс этот чуть легче - уволок бы себе нафиг его.

да если бы была у меня возможность уволочь, я бы не посмотрел что у меня седан, лапы в низу бы срезал ему (да хоть ножевкой!) гидроцилиндр скинул для облегчения, все болтики винтики бы открутил, и погрузил и увез! Не хочешь короче ты его домой везти!

Сообщение от ЗАПОЙ

Это так сказать первичный вариант, сейчас возвратные пружины от крышки багажника ВАЗ 2110, домкрат от 3307 газона (этот китайский 10тонник слабенький оказался - раздавило его)

Воо! а я подумывал могет мен ГАЗоновские 5 тонники два заменить на 1 10 тонник китайский, теперь нееет буду или СССРовский 12-20-25 тонник искать. Плохо что у меня насосы на обеих домкратах текут, так то есть гидроциллиндрик маленький как раз на 5 тонн, но вот накачивать его нечем..хотяя..что то меня мысля посетила..ладно будем думать.

по мотивам так сказать
