    Свап Р10\ GA16Ds на SR20Ve.

    ВСЕМ добрый вечер. Да-же незнаю с чего начать ..., вобщем стал счастливым обладателем SR20VE -






    В комплекте; ДВС (с навесным. кроме кондея), КПП, привода, моторная коса, мозг. Сразу скажу что по механике (выхлоп, лыжа\подушки, привода, бензобак, топливопровод и т.д) вопросов нет. Весь свап усложняет ситуация с электрикой (повторюсь, у Меня карбюратор). Вобщем что\как, с чего начать? Очень хотелось бы осуществить этот проект с ВАШЕЙ помощью ...

  2. #2
    VOVANыч
    Администрация
    Стоит отметить для всех....что двигатель с косой этой стоял на W10, тоесть поидее все встает штатно и коса, и мозги, и должно все работать. вопрос скорее в подключении в салоне к проводке приборки....вот где....а остальное уже все подключено в косе как надо к мозгам...так ведь?

  3. #3
    тёмносерый
    Автор темы
    Цитата Сообщение от VOVANыч Посмотреть сообщение
    Стоит отметить для всех....что двигатель с косой этой стоял на W10, тоесть поидее все встает штатно и коса, и мозги, и должно все работать. вопрос скорее в подключении в салоне к проводке приборки....вот где....а остальное уже все подключено в косе как надо к мозгам...так ведь?

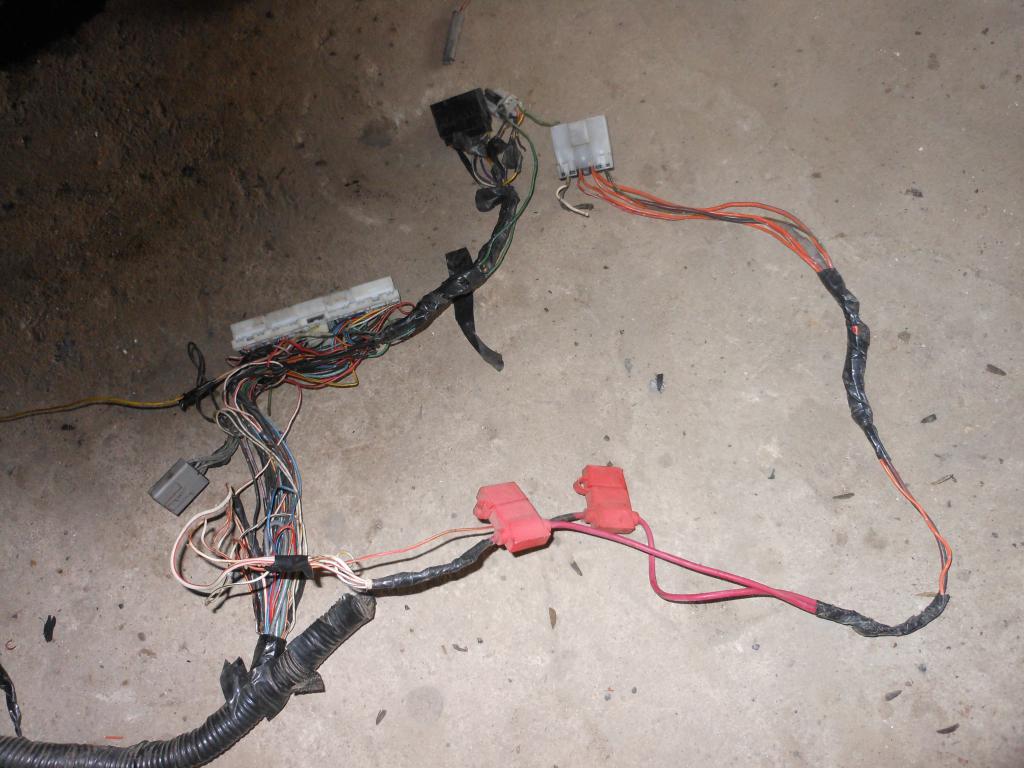

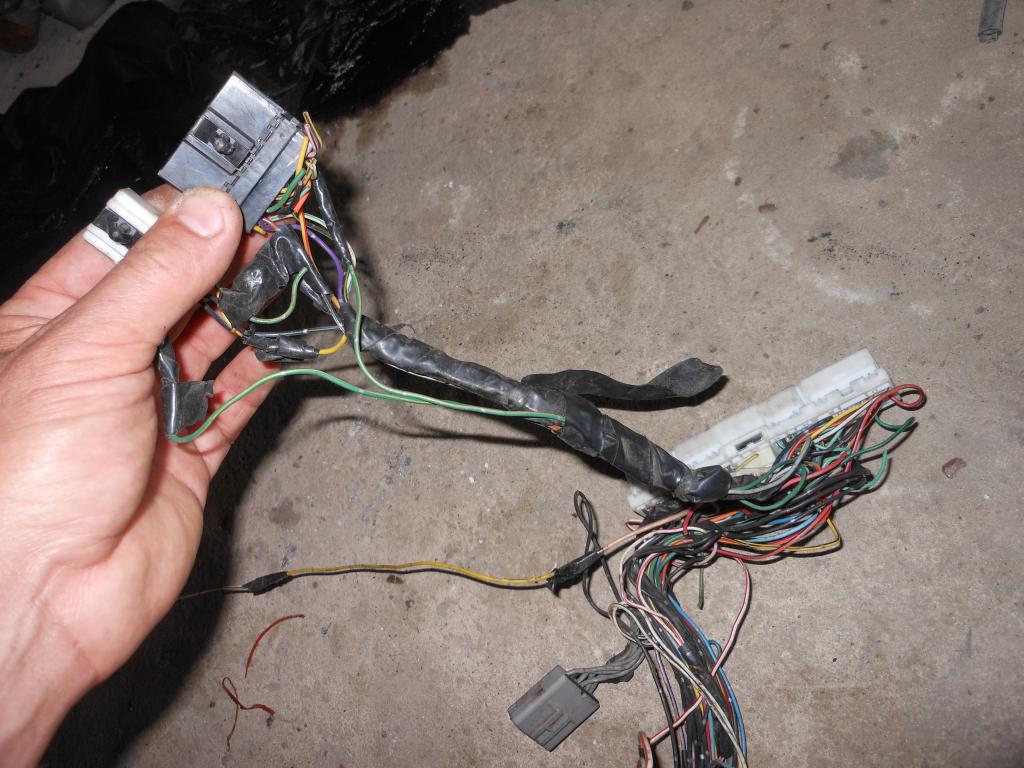

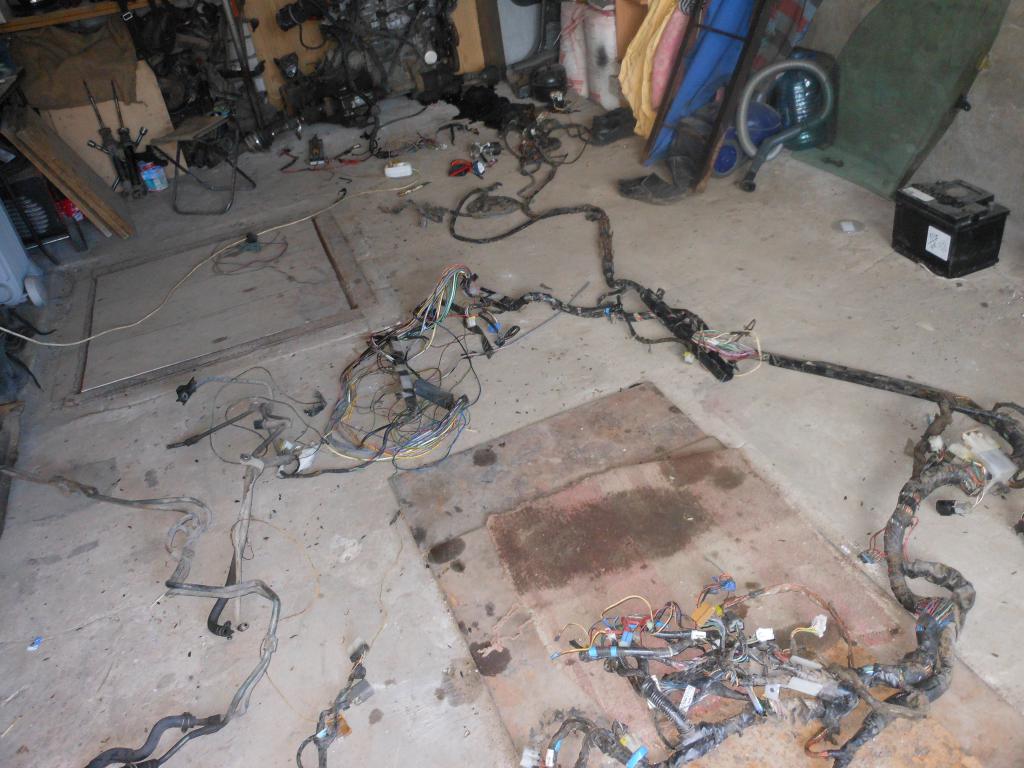

    Вов, вот что имеем на сей день- (вернее ниже на фото то что сделано с косой до меня, 2\3\4\5-е фото это пока непонятные мне разъёмы. Так-же вопрос о подключении бензонасоса, вентилятора охлаждения ДВС, приборки, датчика нейтрали, лям.зонда ...)

    - - - Добавлено - - -

    Нашёл распиновку разъёма "мозгов" (ещё б перевести бы)- , вот только непонятно как её смотреть ..., со стороны входа провода, либо со стороны мам\"гнёзд! ?
    Миниатюры Миниатюры Свап Р10\ GA16Ds на SR20Ve.-dscn1289.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1290.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1291.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1292.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1293.jpg

    Свап Р10\ GA16Ds на SR20Ve.-dscn1294.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1295.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1296.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1297.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1298.jpg

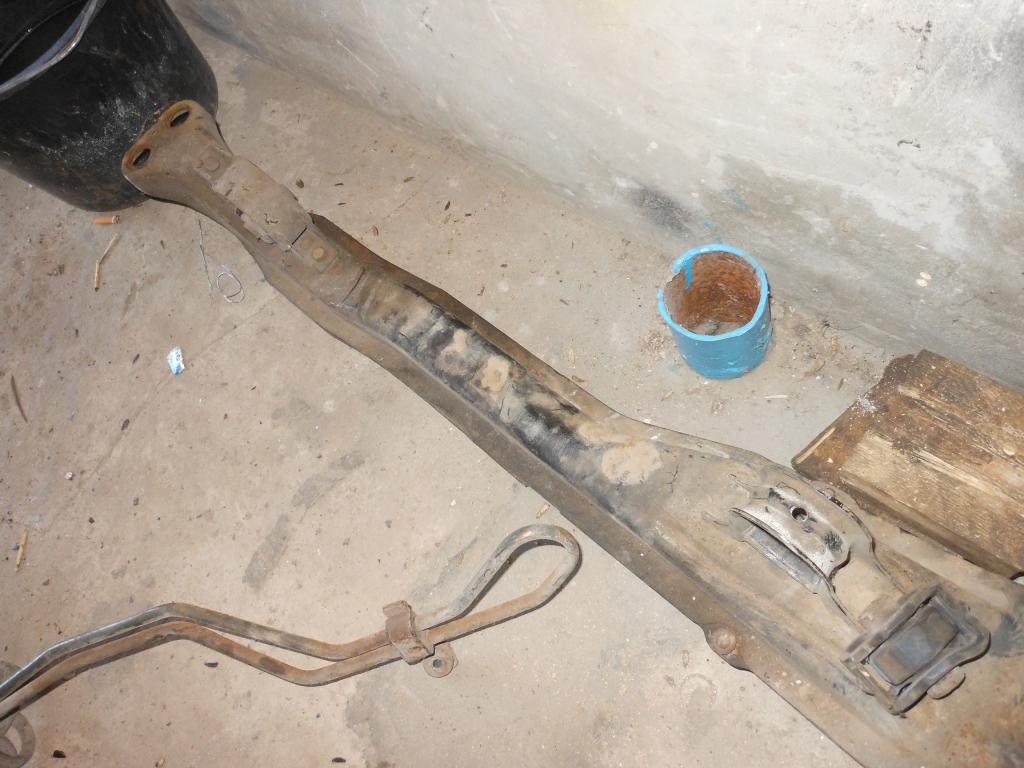

    Свап Р10\ GA16Ds на SR20Ve.-dscn1299.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1300.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1301.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1302.jpg   Свап Р10\ GA16Ds на SR20Ve.-dscn1303.jpg

    Последний раз редактировалось тёмносерый; 10.06.2013 в 02:02.

  4. #4
    garik64
    Старожил
    Смотреть надо со стороны проводов насколько помню.

  5. #5
    VOVANыч
    Администрация
    4-5 это пустой...у меня тоже болтается он.
    От мафа провод отгнил...знакомо мне.... см тут

    в мануале разъемы показанны сзади....а мозги спереди.

  6. #6
    opel009
    Старожил

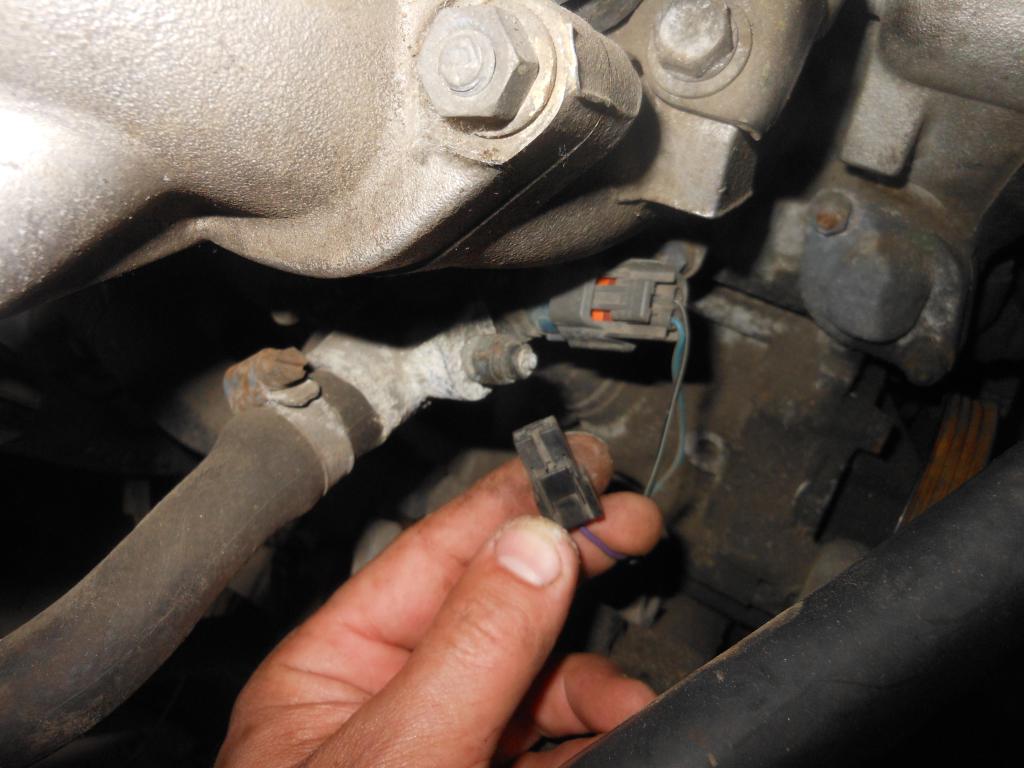

    По фото сложновато конечно, тестер и схемы рулят :

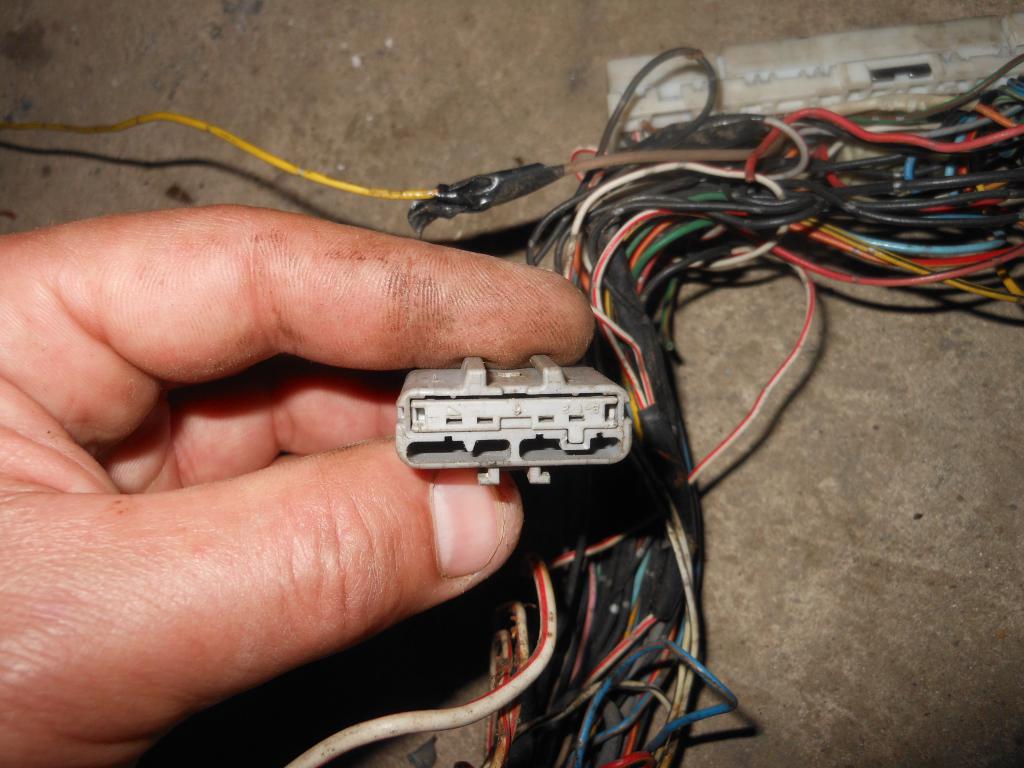

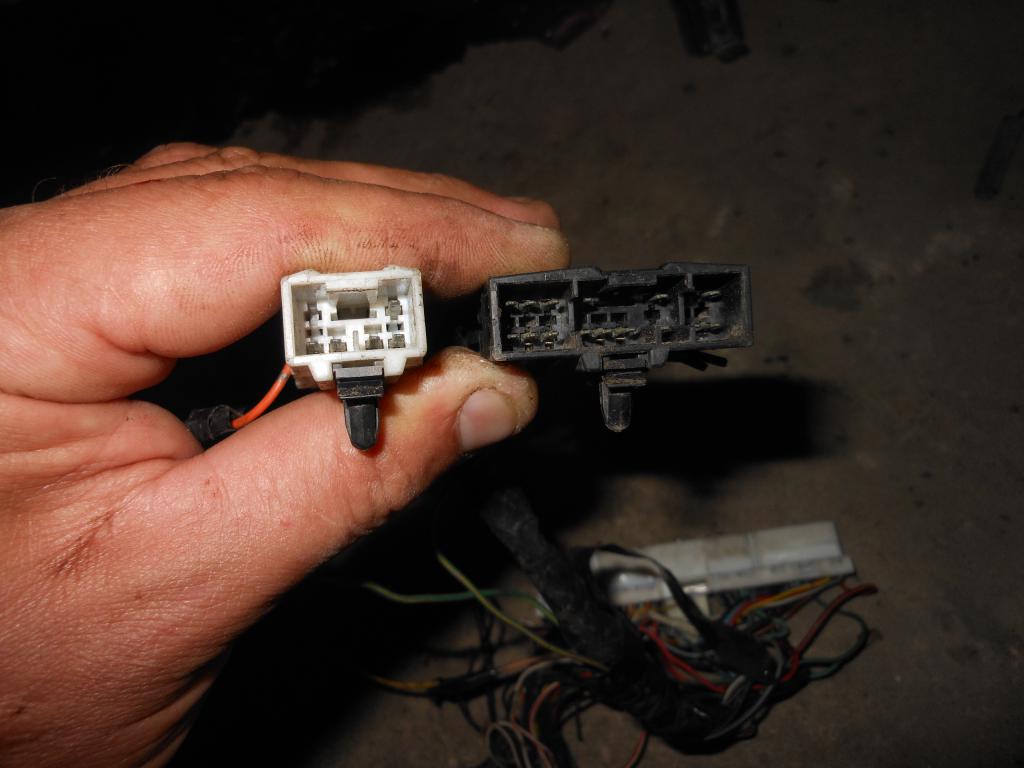

    3е фото салонные фишки, которые уходят в салонную косу

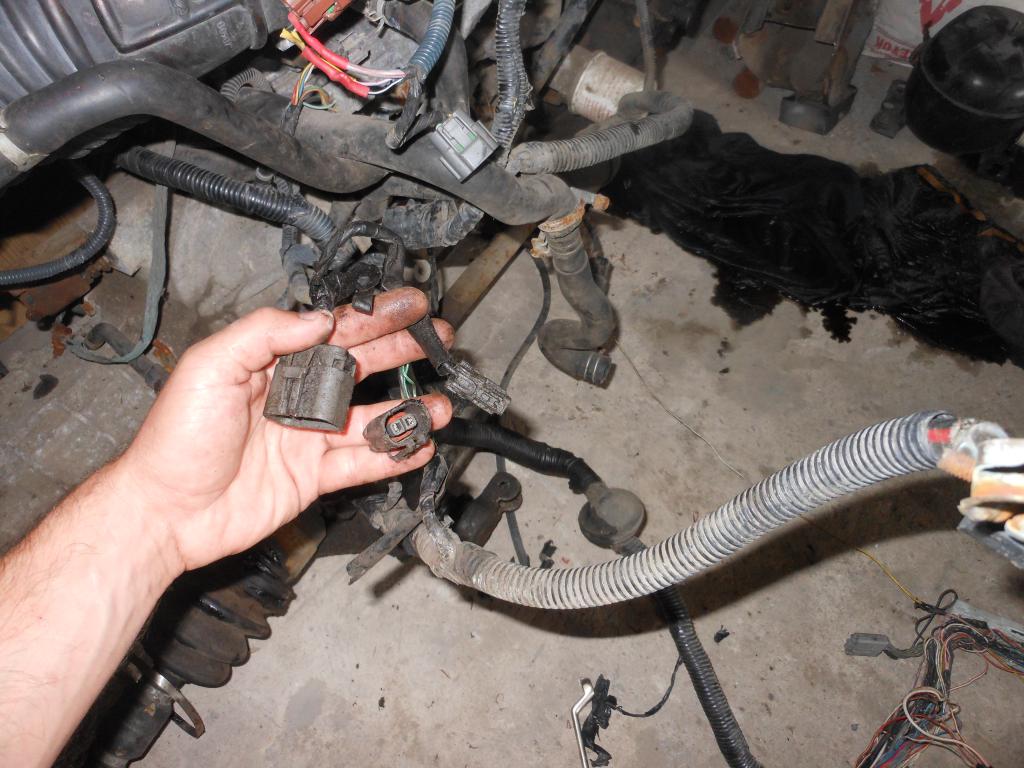

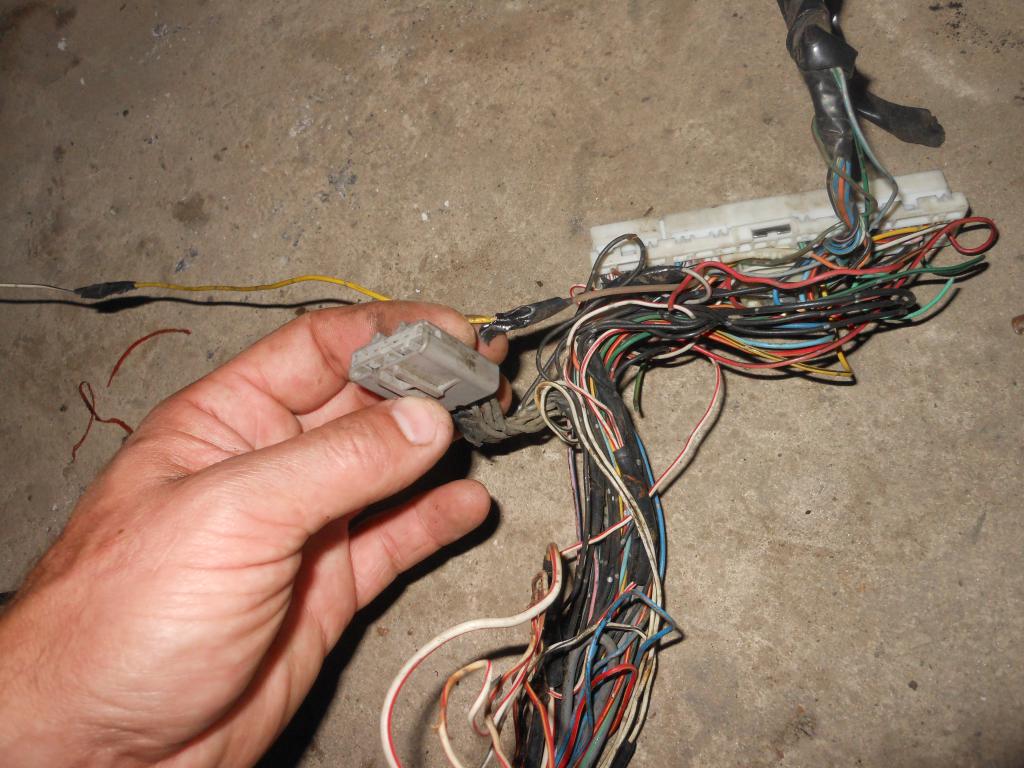

    4 и 5 фото разминусовка, там должны бать экраны сигнальных проводов и провода на кузов

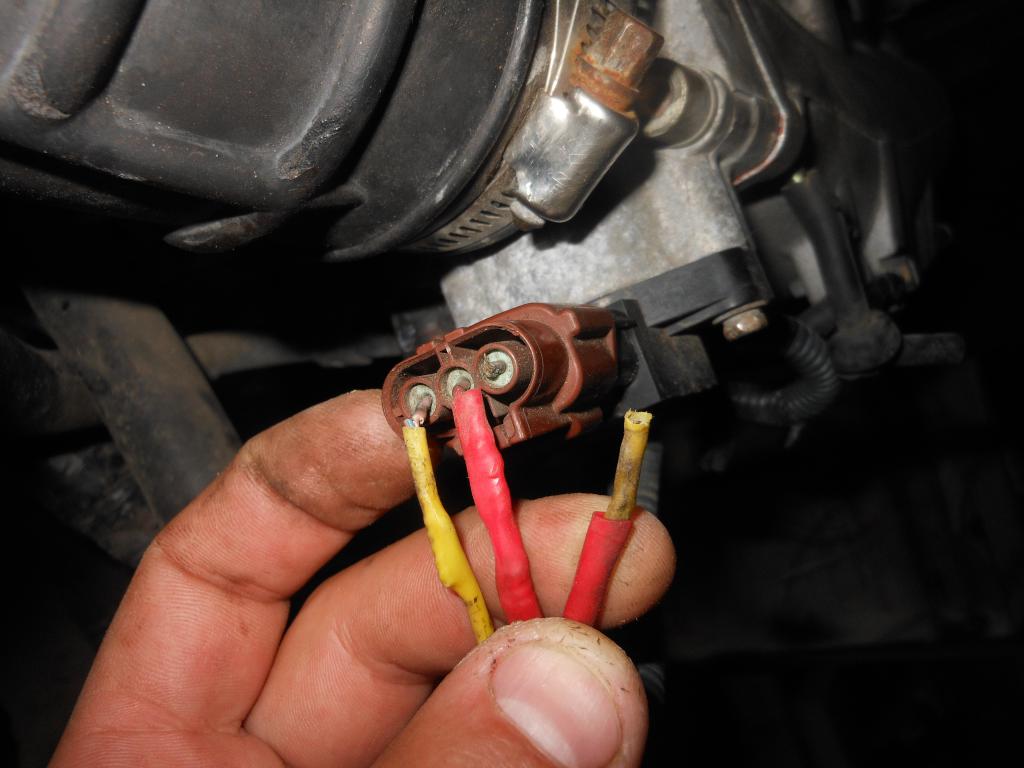

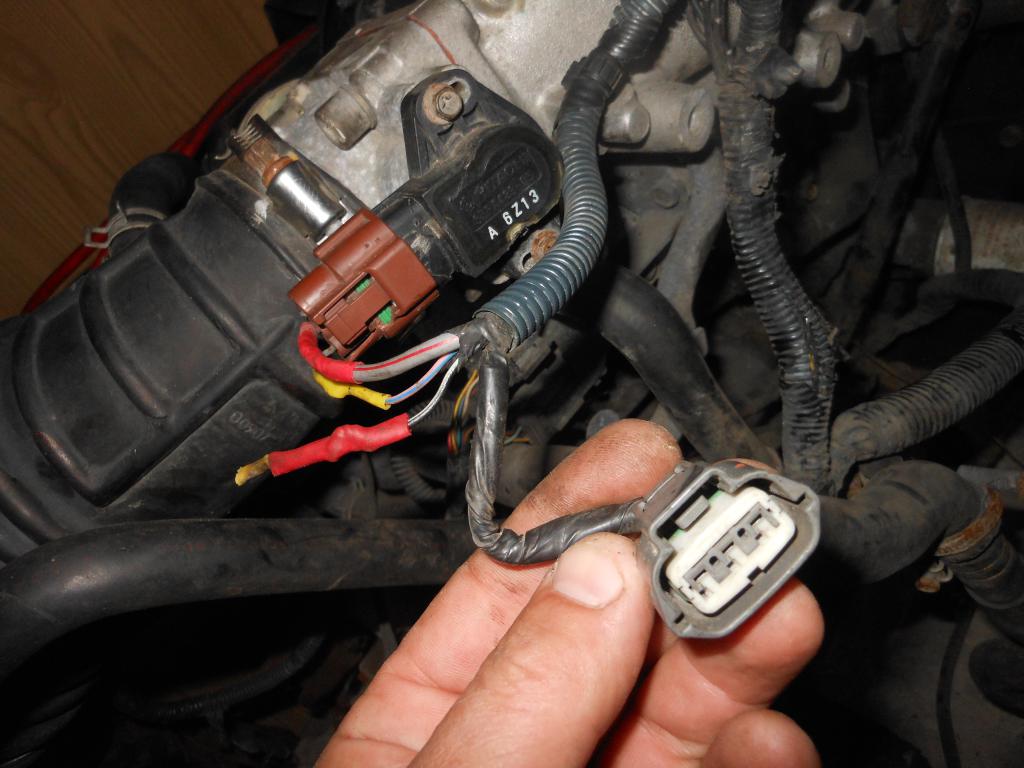

    6 фото очень похожа на вторую фишку ДПДЗ, тебе она не нужна т.к механика

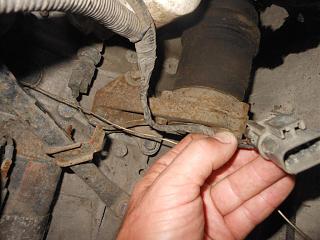

    7 фото 3 провода ДПДЗ, здесь главное найти сигнальный провод, расплети намного косу он будет в минусовой оплетке

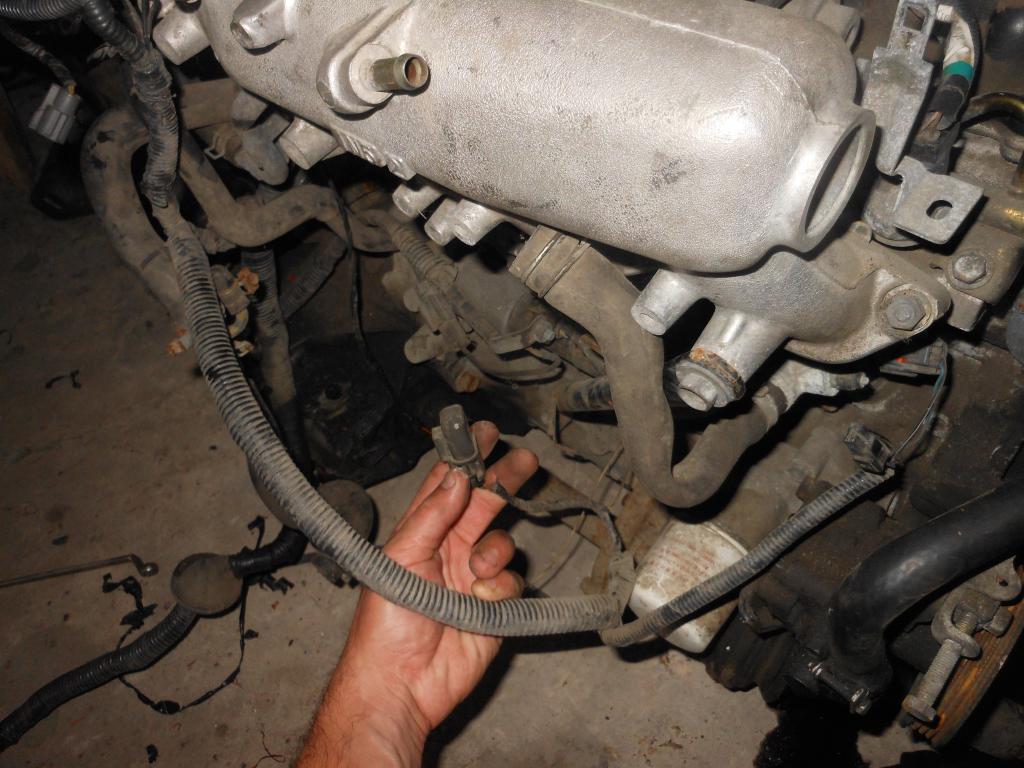

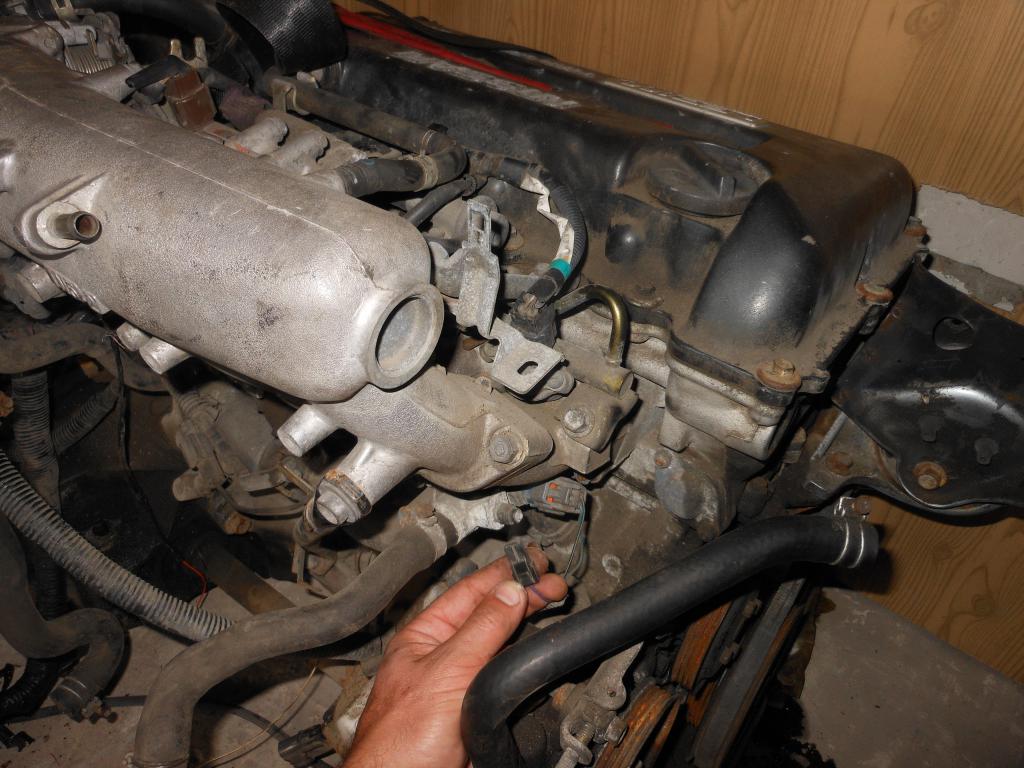

    8 фото Лямбда зонд на сток выпуске 20ве он какраз в трубе между блоком и стенкой моторке, в жопе в общем и на держателе впуск коллектора для него как раз кронштейн на фото видно

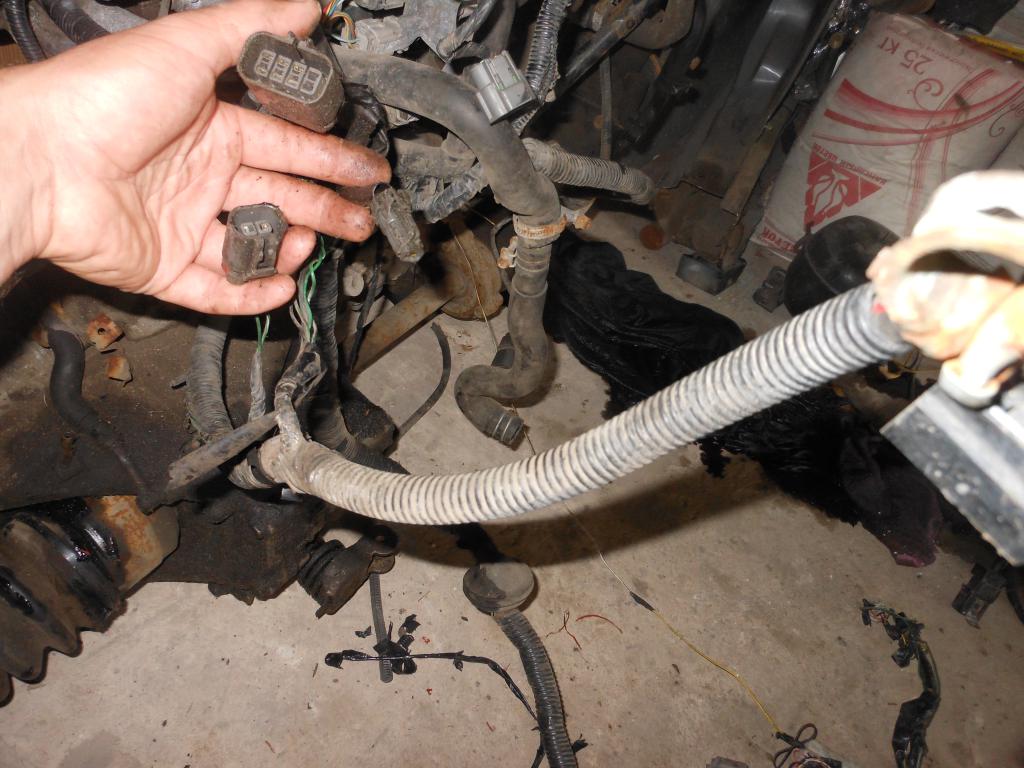

    10 одноконтактный датчик температуры идет на приборку, рядом с ним двух контактный в мозги вкл/выкл вентиляторы
    11 плохо видно но если двухконтактная то на датчик в магестрали ГУРа

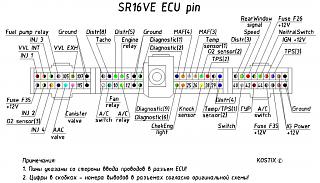

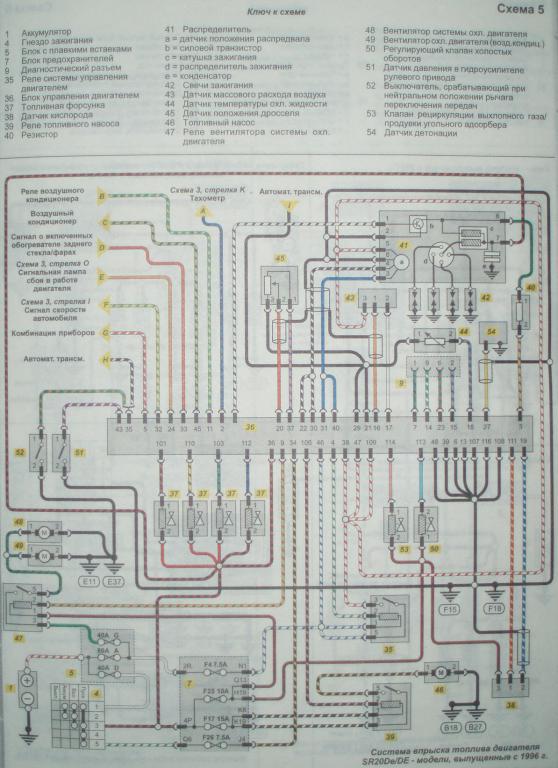

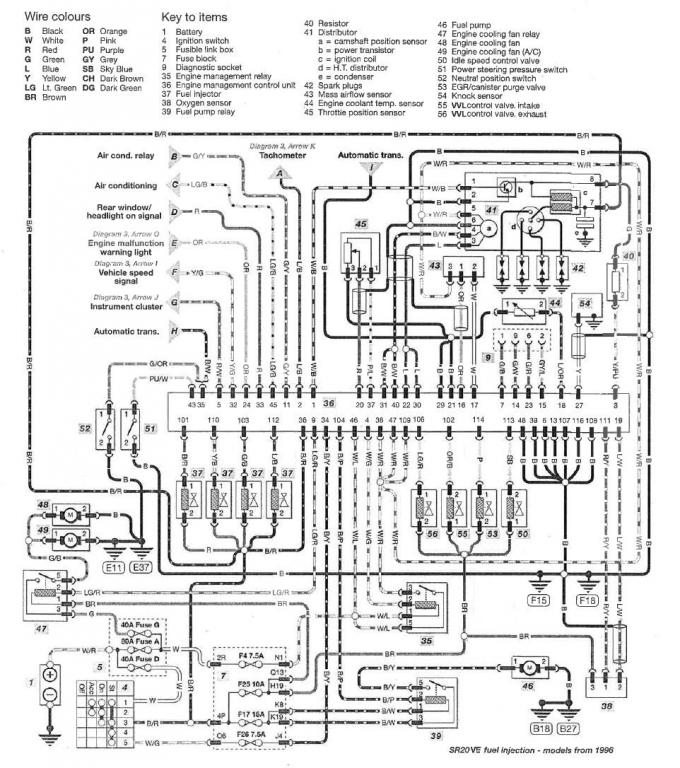

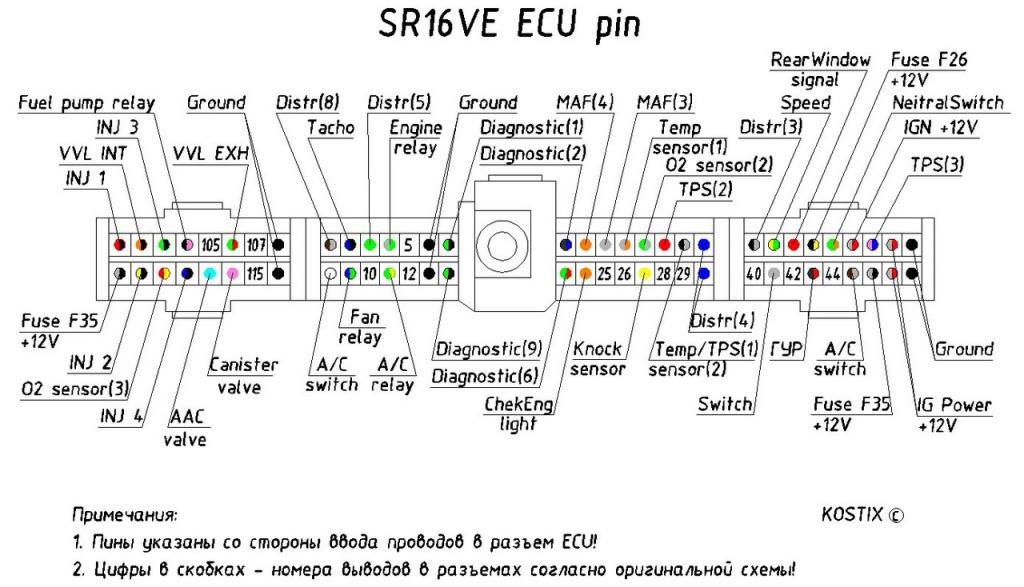

    Так же есть консалт, и хорошая книга по SRу на русском где расписан каждый пин (могу скинуть) на колодке мозга правда де но там на 90% совпадение
    Свап Р10\ GA16Ds на SR20Ve.-204287558.jpg
    Свап Р10\ GA16Ds на SR20Ve.-131215293.jpg
    Свап Р10\ GA16Ds на SR20Ve.-076afe94bc61.jpg
    Что то двигатель с механикой он не от пульсасара случаем не 16ве или взял уже свапаный комплектом, похоже да т.к коса деланная переделанная
    Последний раз редактировалось opel009; 10.06.2013 в 12:12.

  7. #7
    тёмносерый
    Автор темы
    opel009, ОГРОМНОЕ спасибо!!! Я если что Тебя в личку или по телефону побеспокою?

  8. #8
    opel009
    Старожил
    Ок!.....

  9. #9
    miXXXer
    Участник
    Цитата Сообщение от тёмносерый Посмотреть сообщение

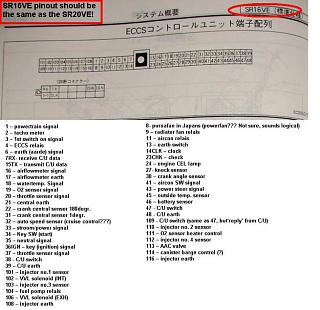

    Нашёл распиновку разъёма "мозгов" (ещё б перевести бы)-
    Свап Р10\ GA16Ds на SR20Ve.-6myek.jpg
    Прикладываю перевод этой схемы. Может быть неточным, давайте обсуждать.

    1 - сигнал трансмиссии (?)
    2 - тахометр
    3 - первый переключатель на сигнал (?) – датчик первой передачи что ли?
    4 - САОР Relais (?)
    6 - земля (Aarde) сигнала (?)
    7RX - Получение C / U данных (что такое этот C/U? Central Unit - типа мозг что ли?)
    8 - puroafan в покемонском мануале (Powerfan?? не уверен, звучит логично) - примечание автора оригинального текста
    9 - реле вентилятора радиатора
    11 - реле кондиционера
    13 - переключатель земли (?)
    14CLK - часы
    15TX - передача данных на C / U
    16 - сигнал расходомера (МАФа)
    17 - земля расходомера (МАФа)
    18 - сигнал температуры воды (антифриза)
    19 - сигнал датчика кислорода
    20 - сигнал датчика дроссельной заслонки
    21 - центральная земля
    22 - центральный датчик коленвала 180 градусов
    23CHK - джекичан
    24 - двигатель CEL лампы (контрольная лампа двигателя?? WTF??)
    27 - датчик детонации
    30 - датчик положения коленчатого вала
    31 - центральный датчик коленвала 1 градус
    32 - автоматический датчик скорости (круиз-контроль?) - прим.автора
    33 - Stroom / мощности сигнала (?)
    34 - Ключ SW (начало)
    35 - сигнал нейтрали
    36IGN - ключ (зажигание) сигнала
    37 - сигнал датчика дроссельной заслонки
    38 - C / U переключатель
    39 - C / U земля
    41 - климатический сигнал SW (у нас кондея нет, так что пропускаем эту муру))
    43 - сигнал гидроусилителя
    45 - датчик наружной температуры
    46 - датчик аккумулятора
    47 - C / U переключатель
    48 - C / U земля
    101 - сигнал первой форсунки
    102 - VVL соленоид (INT) (скорее всего впуск)
    103 - сигнал третьей форсунки
    104 - реле топливной помпы (насос ИМХО)
    106 - VVL соленоида (ЕНX) (скорее всего выхлоп)
    108 - инжектор земля
    109 - C / U переключатель (такой же, как №47, но «ответный» от C / U) - прим.автора
    110 – сигнал второй форсунки
    111 - O2 датчика управления нагревателем
    112 – сигнал четвертой форсунки
    113 - клапан холостого хода
    114 - контроль канистру баржи (?) – видимо, датчик уровня топлива?
    116 - инжектор земля

    мои комментарии выделяю курсивом, примечания автора оригинала - полужирным

    - - - Добавлено - - -

    Продолжаю переводить схемы по просьбе уважаемого тёмносерого

    На скорую руку перевёл ещё картинку, за качество помидорами не кидать
    Непонятые моменты остались непереведёнными.
    Последний раз редактировалось miXXXer; 10.06.2013 в 13:20.

  10. #10
    тёмносерый
    Автор темы
    Цитата Сообщение от miXXXer Посмотреть сообщение

    Продолжаю переводить схемы по просьбе уважаемого тёмносерого
    ... Я ваще Тебе пожизни должен! Спасибо Мих.
