регулировка клапанов ???

mozzz,спасибо за ответы)))

Доброго времени суток! Такая проблема, перебрали с братом двигатель (кольца, мск) и не верно установили толкатели клапанов (вопрос как это можно было сделать лучше опустить, сделали и сделали ). Под не верностью я подразумеваю их принадлежность, толкатели были поставилены в абсолютно случайном порядке и на шару. Соответственно присутствует очень тихое постукивание клапана на холостых и стрекот движка. Собираемся переставлять правильно, но во всех мануалах (третий рим и еще какое то издание) у этого двигателя стоят толкатели с регулировочной шайбой, а у нас стоят толкатели цельные как на QR20DE. И в обоих мануалах написаны разные номинальные зазоры между кулачком и толкателем. В любом случае конечно зазоры придется все мерить и мерить толщину всех толкателей, но хотелось бы знать какой номинальный зазор должен быть с такими толкателями без регулировочных шайб.

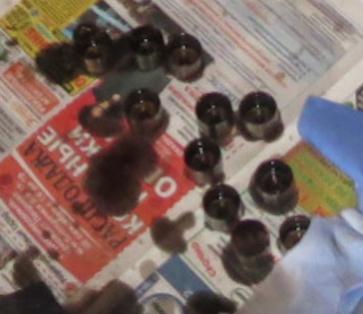

Фотка толкателей в прицепе:

Divere, вот зазоры



вот все варианты по толщине



свои зазоры промеряй и смотри метки на толкателях, она вот тут



после этого делай таблицу и смотри какой куда поставить

Спасибо Moroz, будем смотреть! А метки обязательно присутствуют на толкателях, да? Не обязательно микрометр покупать, или лучше всетаки измерить толщину?

Сообщение от Divere

А метки обязательно присутствуют на толкателях, да? Не обязательно микрометр покупать, или лучше всетаки измерить толщину?

метки должны быть, это на шайбах они стираются, а на толкателе не должны. Посмотри... если есть, то я бы не стал микрометр покупать.. но сам решай...

Здравствуйте! Помогите пожалуйста в подборе толкателей клапанов для Qg16de. Есть куча артикулов, но как понять каким размерам толкателя они соответствуют? Артикулы с 13231AU001 по 13231AU024, а также с 13231AU060 по 13231AU069

Сообщение от Snakers132

Помогите пожалуйста в подборе толкателей клапанов для Qg16de. Есть куча артикулов, но как понять каким размерам толкателя они соответствуют? Артикулы с 13231AU001 по 13231AU024, а также с 13231AU060 по 13231AU069

Скачай книжку в разделе "Литература", там есть табличка...
В этой табличке есть толщИны толкателей... промеряешь свои зазоры и вычисляешь необходимый размер!
Казалось бы - все просто!
Да и толкатели в продаже вроде как есть. Только вот одна засада - поставка ПОЧТИ МЕСЯЦ и далеко не факт, что привезут!

Я на двух движках своих делал...

оба QG18DE!

Только один двигатель рест 2006 г.в., а другой - ДОрест 2001 г.в.

Так вот, на ДОресте, там вообще "пятаки", которые есть в продаже, НО... уже НЕ ПОСТАВЛЯЮТСЯ.

Менять толкатели с Рестайла на ДОрестайл не стал, так как там совсем ДРУГИЕ параметры и длина клапана на ДОресте совсем другая - ОНИ КОРОЧЕ.
Просто все промерил после притирки и сыграл "в наперстки", где это можно было... тем самым уменьшил до допуска зазоры... где были пережаты - просто СТОЧИЛ с клапана от 0,02 до 0,12 мм... и ВСЕ!
Пробег после регулировки уже почти 35 ккм с начала апреля 2020 года... пока без нареканий! ТТТ...

Кароч... я тебе понял!
Ты сам не в зуб ногой!
По этой причине - отдай мастерам! Они сами ВСЕ СДЕЛАЮТ!
А принцип такой...
Замеряешь размер зазора. Вычисляешь из допуска нужный параметр, высчитываешь толщину толкателя и заказываешь нужный...
Нужно вычислять параметр толщины - обведен КРАСНЫМ!
И смотреть какой номер ему соответствует...



Ничего сложного в этом нету, если знаешь как!

А вот если НЕ знаешь, то лучше самому НЕ ЛЕЗТЬ!

Пережмешь клапана и привет! ПОГОРЯТ нах...

Оставишь бОльшие зазоры, тяга будет не та... не смертельно конечно, но не совсем то, что требуется...

но, конечно безопаснее, чем пережать!

Да и ПРОМЕРИТЬ клапана нужно ТОЧНО, до 0,01 мм!

Иначе, игра не стОит свеч...

ПЕРВЫЙ раз - пока НЕ РАЗОБРАЛ!

ВТОРОЙ - ПОСЛЕ ПРИТИРКИ!


З.Ы, На Рестайловом моторе зазоры уходили аж ЗА 0,45, при допуске МАХ - 0,37-0,38 на выпуске...

Спасибо за подсказку. То что ты расписал это все знаю, насмотрелся, начитался. У меня пробег овер 330 т.км и собираюсь переходить на пропан, капиталку сделал тысяч 80 назад. Зазоры померил только сейчас, также скинул валы и померил толкатели - на 1-2 сотки просажены от номинала. Зазоры на пяти клапанах ниже минимальных значений (на 3 сотки максимум). Вот теперь думаю, поставлю газ, откатаю тысяч 20 и посмотрю опять зазоры (на газе могут уменьшиться быстро). А после уже закажу толкатели и планирую выставить зазор ближе к верхнему номинальному значению (впуск ближе к 0,33, а выпуск ближе к 0,4)
Не хочу Гбц снимать и клапана торцевать, т.к. прокладка сейчас 4500 стоит.
Есть вариант ещё пятачок на толкателе торцануть, но не знаю что с твёрдостью будет, там цементация вроде.

- - - Добавлено - - -

Вспомнил где я видел ту табличку из скриншота, на экзисте, там размеры есть.

Сообщение от Snakers132

Зазоры на пяти клапанах ниже минимальных значений (на 3 сотки максимум). Вот теперь думаю, поставлю газ, откатаю тысяч 20 и посмотрю опять зазоры (на газе могут уменьшиться быстро). А после уже закажу толкатели и планирую выставить зазор ближе к верхнему номинальному значению (впуск ближе к 0,33, а выпуск ближе к 0,4)

Эээээ, на газу, насколько мне известно, зазоры наоборот нужно НЕМНОГО увеличивать...

Сообщение от Snakers132

Есть вариант ещё пятачок на толкателе торцануть, но не знаю что с твёрдостью будет, там цементация вроде.

да, и так иногда делают при помощи дремеля...

НО, ЛИЧНО Я пошел по пути стачивания клапана, т. к. его купить проще, чем сами толкатели...

Кстати, на Рест движке номер толкателя написан ВНУТРИ самого толкателя...

Сообщение от sergik0202

Эээээ, на газу, насколько мне известно, зазоры наоборот нужно НЕМНОГО увеличивать...

Я так и хочу. Впуск по книжке 0,25-0,33, я хочу 0,33 выставить.

да, и так иногда делают при помощи дремеля...

На это в гараже есть фрезерный станок.

НО, ЛИЧНО Я пошел по пути стачивания клапана, т. к. его купить проще, чем сами толкатели...

А я гбц не хочу снимать, толкатели на автодок есть, цены от 350 до 500р за шт, ждать до 7 дней.

Кстати, на Рест движке номер толкателя написан ВНУТРИ самого толкателя...

Я их все переписал и замерил. Фактический размер на 1 - 2 сотки меньше.

- - - Добавлено - - -

В мануале написано что в двигателях QG толкатели 6,96-7,46 мм идут....
Хотя они 3,00 - 3,68 мм
И таблички не нашёл там, только в japancats
