У кого есть схема кабеля диагностики?

Отремонтировал свой самодельный сканер

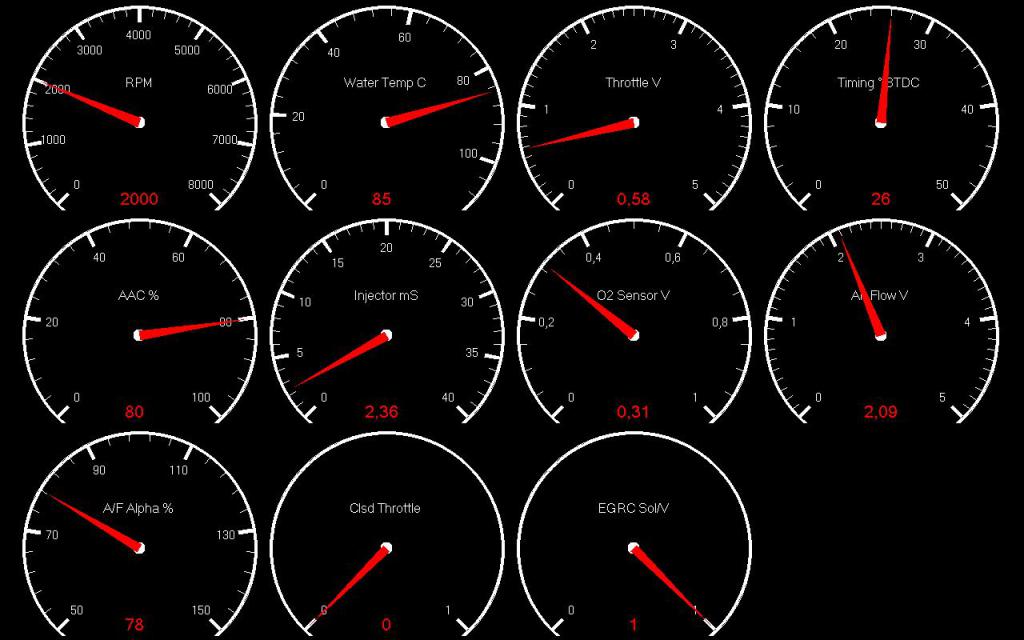

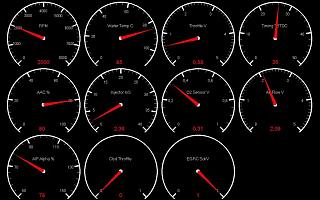

вот чего кажет
Программа ECUTalk_v1.3.5. С TECU3 работает, но прога через какое-то время вешает комп.
Сколько должно быть A/F Alpha%?? Ишо эт такое

Сообщение от wert

Сколько должно быть A/F Alpha%?? Ишо эт такое

во чё всети нарыл "A/F ALPHA S/L (Self Learn) Это обученая коррекция, то есть Ваш ЭБУ скорректировал карту топливоподачи в 110 процентов для того, чтобы быстрая корректировка всегда бегала в районе ста процентов..."

wert,
Если не ошибаюсь .., соотношение воздух\бензин. Нормальное показание 100.

Этот параметр показывает суммарную (долгосрочная+ кратковременная) топливную коррекцию. Его нормальное значение для разных оборотов будет разное,так как краткосрочная коррекция постоянно меняется.Например для QR при 2000 оборотах его максимальное значение 54процента,после- непременно чек загорится.

Блин перечитал в нете кучу всего про эту A/F Alpha, все пишут по разному и никто толком не знает сколько она должна показывать
Один интересный момент наблюдал, КХХ показывал на холостых 50 % открытия, обороты 750 примерно, лямбда застряла на 0,8, думаю покручу Холостой ход, беру добавляю винтом холостого хода холостой ход, опа лямбда задёргалась 0,2-0,8, через какое-то время кхх - 40% открытия и лямбда опять на 0,8, вот козёл думаю. Выкручиваю ещё винтик, шипение усилилось, лямбда задёргалась, стою улыбаюсь, через какое-то время кхх - 10%, лямбда опять зависает на 0,8
Почему так? чем его не устраивает нормальные "дёргающиеся" показания лямбды???

- - - Добавлено - - -

Блин и на скока % должен быть открыт Кхх на холостом ходу?

wert, Санька, сделашь мне такой шнурок?? (Ес-но не за просто так)))

всё нашёл, да в идеале 100% должны быть показания, т.е у меня богатая смесь и мозг пытается её обеднить, поэтому поди и расход великай, надо разобраться с этим делом

- - - Добавлено - - -

Дельfин, Легко, завтра гляну на работе, если текстолит остался вытравлю плату

wert, тока, это, при встрече всё с инструкцией. Ибо электроника далёкая для меня вещь

- - - Добавлено - - -

wert, если какие запчасти\комплектующие нужны для шнурка - всё с меня.

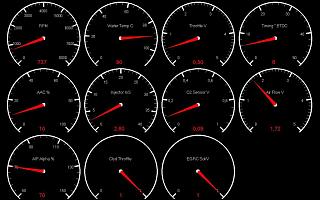

блин у меня маф походу много показует

тёмносерый, а чё заслонка 0,38 а не 0,5?
