У кого есть схема кабеля диагностики?

Сообщение от wert

Блин перечитал в нете кучу всего про эту A/F Alpha, все пишут по разному и никто толком не знает сколько она должна показывать
Один интересный момент наблюдал, КХХ показывал на холостых 50 % открытия, обороты 750 примерно, лямбда застряла на 0,8, думаю покручу Холостой ход, беру добавляю винтом холостого хода холостой ход, опа лямбда задёргалась 0,2-0,8, через какое-то время кхх - 40% открытия и лямбда опять на 0,8, вот козёл думаю. Выкручиваю ещё винтик, шипение усилилось, лямбда задёргалась, стою улыбаюсь, через какое-то время кхх - 10%, лямбда опять зависает на 0,8
Почему так? чем его не устраивает нормальные "дёргающиеся" показания лямбды???

- - - Добавлено - - -

Блин и на скока % должен быть открыт Кхх на холостом ходу?

походу дохнет твоя лямбда...
кхх примерно 20-25 %,при полностью выключенных потребителях...

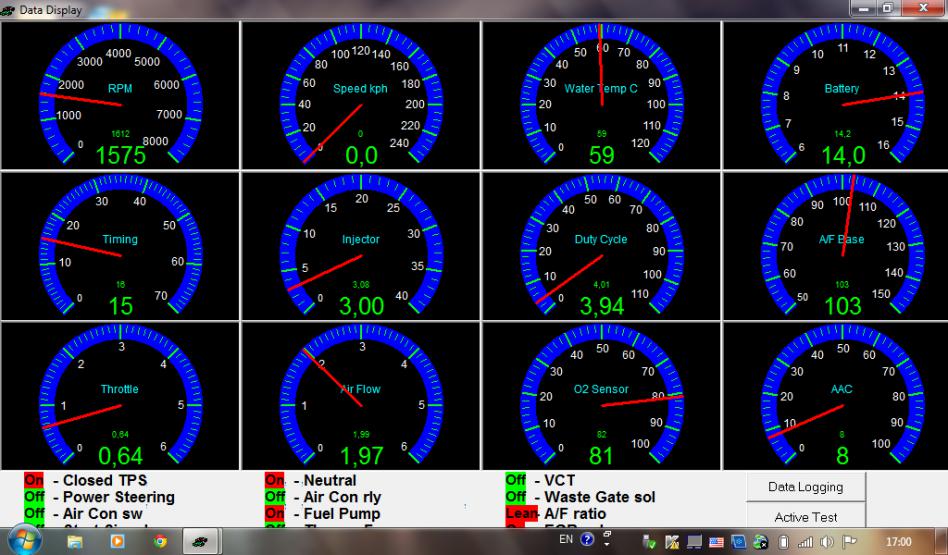

извините сам недогоняю какие должны быть правельные значения, но может кто то чтото подскажет по картинке ? ))) ( предсмертные хрипы ga16de)

Сообщение от KicX

извините сам недогоняю какие должны быть правельные значения, но может кто то чтото подскажет по картинке ? ))) ( предсмертные хрипы ga16de)

тут не понятно,надо.чтоб двиг прогретый был,более 70 градусов...

Сообщение от yoiri

тут не понятно,надо.чтоб двиг прогретый был,более 70 градусов...

хах верно я видимо не тот скрин сохранил ... спс. сори за оффтоп

yoiri, дык реагирует же нормально вроде, стрелка шустро бегает от 0,2 до 0,8 примерно, пока кхх не закроется, кхх закрывается, впрыск 3,00мс какое-то время лямбда ещё прыгает а потом впадает в 0,8, и лямбда прыгает при впрыске от 2,6мс и ниже

- - - Добавлено - - -

KicX, а чё обороты такие большие, при том что ДПДЗ показывает что это холостой ход

Сообщение от wert

а не 0,5?

0.5 много.

Сообщение от wert

yoiri, дык реагирует же нормально вроде, стрелка шустро бегает от 0,2 до 0,8 примерно, пока кхх не закроется, кхх закрывается, впрыск 3,00мс какое-то время лямбда ещё прыгает а потом впадает в 0,8, и лямбда прыгает при впрыске от 2,6мс и ниже

ты болтом этим не клапан крутишь,а дополнительный канал подачи воздуха,открутил-добавил воздуха,кхх должен поменьше процент показывать,закрутил убавил воздух,процент открытия кхх должен прибавляться...напрямую это на лямбду не влияет,а вот то,что она перестает менять показания на хх,это первый признак дохнущей лямбды...
грубо говоря,кхх зависит от лямбды,а не наоборот...

yoiri, я ж и пишу что кручу подачу воздуха, кхх я и не трогал, а с чего это кхх должен закрываться когда я воздуху лишнего даю?

Сообщение от wert

KicX, а чё обороты такие большие, при том что ДПДЗ показывает что это холостой ход

это и есть холостой ход непрогретой машины, я как нибудь нормальный скрин сделаю где нормальная рабочая температура двигателя

Сообщение от wert

yoiri, я ж и пишу что кручу подачу воздуха, кхх я и не трогал, а с чего это кхх должен закрываться когда я воздуху лишнего даю?

а в мозгу прописаны обороты,он их и держит...то есть видит вверх полезли,клапан прикрывает...и наоборот...
а лямбда за состав отвечает,от нее длительность впрыска зависит...
хотя... смотрю у тебя af все время маленький,меньше 100,форсы родные стоят?не льют ли они случаем?
