помогите по замене климат контроля p11

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 15
  1. #1
    chuprakovalex
    Автор темы

    помогите по замене климат контроля p11

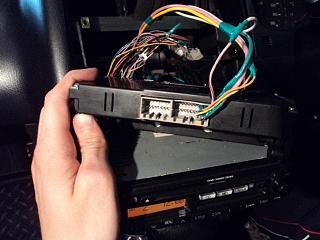

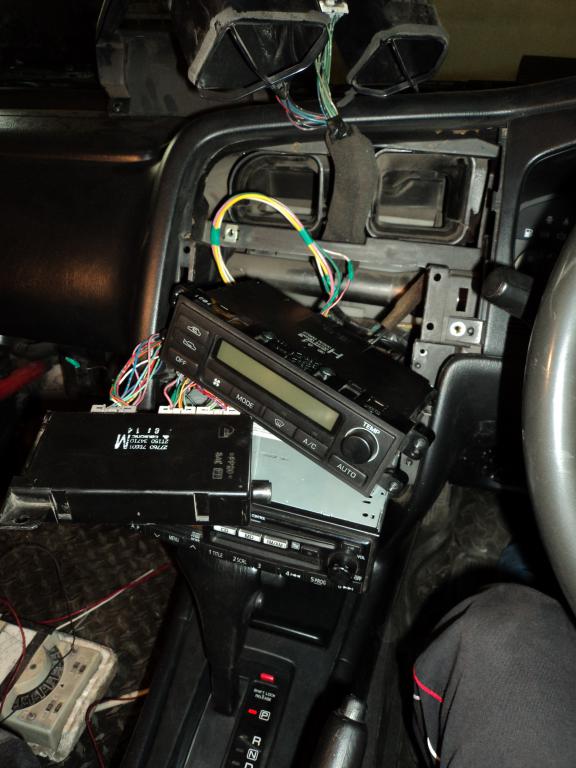

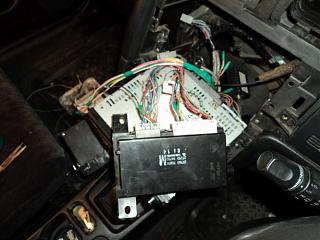

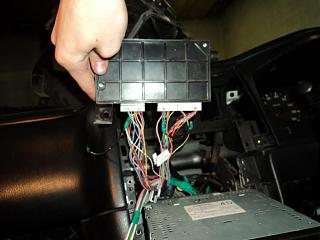

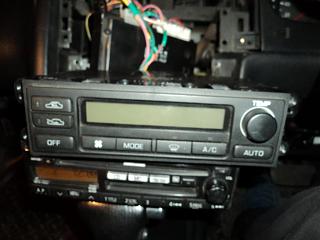

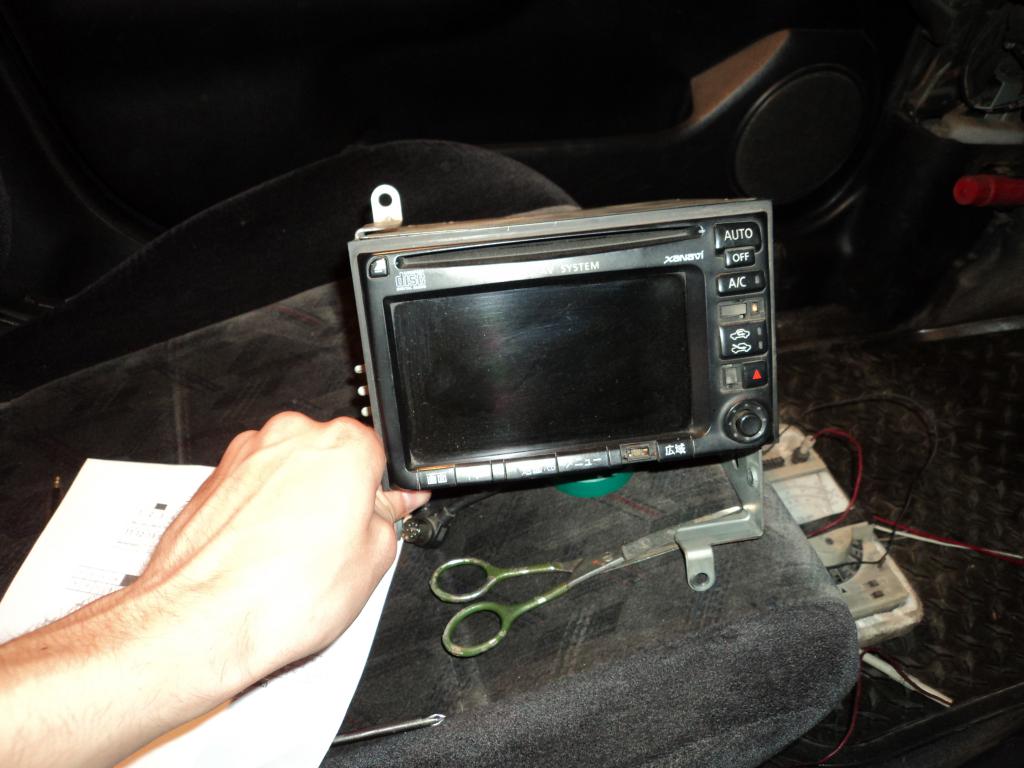

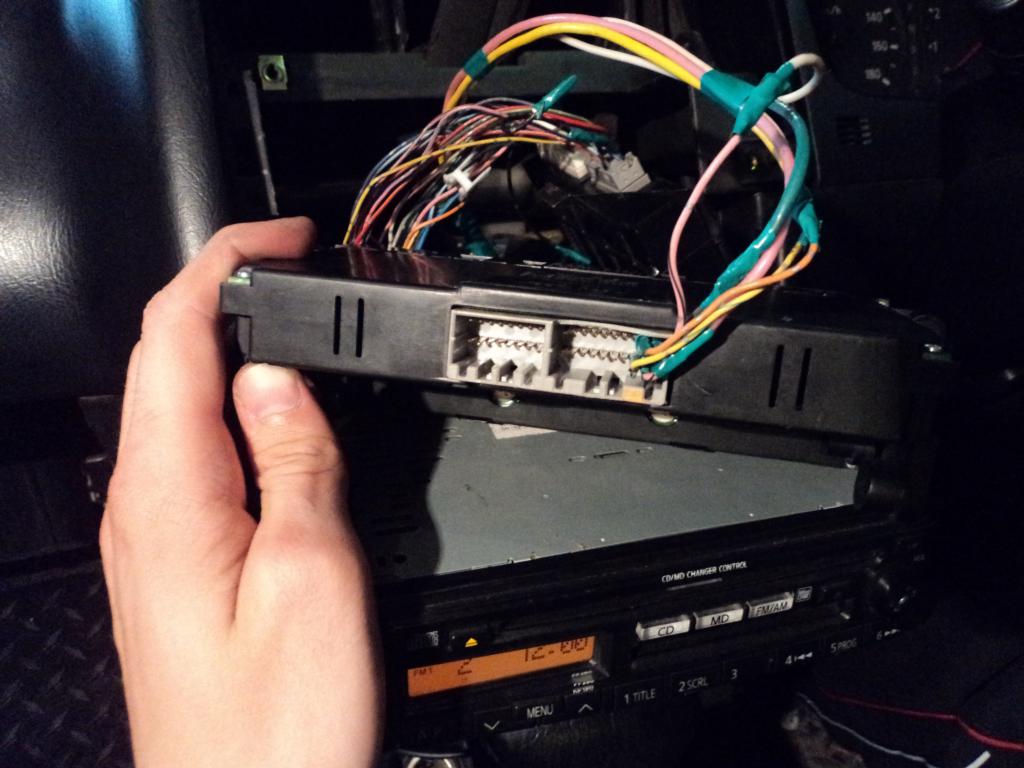

    Возникла такая проблема погас родной xanavi я заказал обычный климат контроль когда я его забрал на нем не было клемм , когда начал делать по данной статье : http://www.primera-club.ru/f/baza-zn...limat-kontrol/ у меня распиновка проводов не совпала ну и соответственно ничего не работало . кто делал помогите какие провода куда цеплять.. помогите по замене климат контроля p11-dsc07335.jpgпомогите по замене климат контроля p11-dsc07336.jpgпомогите по замене климат контроля p11-dsc07337.jpgпомогите по замене климат контроля p11-dsc07343.jpgпомогите по замене климат контроля p11-dsc07345.jpgпомогите по замене климат контроля p11-dsc07346.jpg какие провода именно с тех 3х фишек от блока управления печкой за ранее очень благодарен )

  2. #2
    Amphisbaen
    Новичок
    +1 таже беда, но пока ни чего не менял.

  3. #3
    chuprakovalex
    Автор темы
    Цитата Сообщение от Amphisbaen Посмотреть сообщение
    +1 таже беда, но пока ни чего не менял.
    а я все поменял работает нашел распайку) на тайском форуме там цвета по англ номер провода только уже которые подключать, и название , неу я весь день разбирался сидел причем сам не электрик , далеко не электрик
    ))

    - - - Добавлено - - -

    ขั้วต่อสาย Air Auto P11 Camino.doc вот распайка
    Последний раз редактировалось chuprakovalex; 22.06.2013 в 08:44.

  4. #4
    Замполит
    Участник
    Спасибо. Сегодня попробую Вчера 6 часов провозился, не смог подключить и распиновку найти не получалось

  5. #5
    Замполит
    Участник
    ขั้วต่อสาย Air Auto P11 Camino.doc- с переводом цветов и своими комментариями.
    Вчера подключил таки блок кнопочный. Тайская схема очень помогла, но в ней есть нюансы. +12 для подсветки пришлось брать с серой фишки головного устройства, провода розового цвета с черной полосой имеют одну и две точки - на это надо обратить внимание. Я подключил неправильно, пришлось менять местами.
    Не работает подсветка, возможно нужна замена лампочек, с этим позже разбираться буду.
    Последний раз редактировалось Замполит; 02.02.2014 в 12:02. Причина: Ошибка в описании маркировки проводов.

  6. #6
    Замполит
    Участник
    C лампочками разобрался, надо было все поменять. Не чувствую разницу между работой печки на температуре 18 и 32 градуса. Кондиционер пока мертвый - это может влиять? Или с подключением все-таки не всё в порядке?
    Не переключается заслонка забора воздуха. С улицы брать не хочет, только из салона.
    Если кто-то подключал себе кнопочный блок и у него всё нормально работает, отпишитесь пожалуйста. Вопросов накопилось очень много, а спросить не у кого.
    Последний раз редактировалось Замполит; 03.11.2014 в 14:43.

  7. #7
    irod12
    Участник

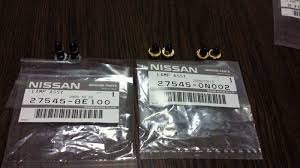

    Название: images.jpg
Просмотров: 3914

Размер: 8.3 Кб Вот лампочки подсветки климата, так же в продаже есть диодные лампочки ,Они тоже подходят.
    Исправленной тайваньской схеме верить, питание берите с маленького белого разъема блока, 12 контакт подсветка (R) красный провод ,подключил от подсветки магнитолы (оранжевый провод)маленький разъем.
    Последний раз редактировалось irod12; 03.11.2014 в 21:44.

  8. #8
    Замполит
    Участник
    - - - Добавлено - - -

    Цитата Сообщение от chuprakovalex Посмотреть сообщение
    а я все поменял работает нашел распайку) на тайском форуме там цвета по англ номер провода только уже которые подключать, и название , неу я весь день разбирался сидел причем сам не электрик , далеко не электрик
    ))

    - - - Добавлено - - -

    ขั้วต่อสาย Air Auto P11 Camino.doc вот распайка
    Не подскажите, какой у Вас номер блока? В смысле, маркировка на нем какая? Похоже они разные бывают... Есть 27500-7e601 и 27500-7e600. Не знаю какая в них разница(((

    - - - Добавлено - - -

    Цитата Сообщение от irod12 Посмотреть сообщение
    Название: images.jpg
Просмотров: 3914

Размер: 8.3 Кб Вот лампочки подсветки климата, так же в продаже есть диодные лампочки ,Они тоже подходят.
    Исправленной тайваньской схеме верить, питание берите с маленького белого разъема блока, 12 контакт подсветка (R) красный провод ,подключил от подсветки магнитолы (оранжевый провод)маленький разъем.
    То есть Вы по тайваньской схеме с моими комментариями подключили и всё заработало? Если так, то блок у меня неисправный стал. Подсветка у меня работает, а сервоприводы не все как надо.
    Лампочки подсветки поменял. Если патроны целые, то лампочки можно купить на усиках и поставить в цоколи вместо перегоревших. То же касается и диодов.
    Последний раз редактировалось Замполит; 01.12.2014 в 21:48.

  9. #9
    irod12
    Участник
    Извините ,что не удалось ответить сразу . Начал писать да интернет пропал ,только сегодня восстановили .Тайваньская схема предназначена для примьер камино с двигателем SR20 , а у вас двигатель QG18De , поэтому нужно собирать по схеме , которую выложил в отчетах Роман из Барнаула . Вот ссылка http://www.primera-club.ru/f/baza-zn...limat-kontrol/ , Обратитесь к Роману , у него такой же двигатель как у вас. Тайваньская схема и схема Романа абсолютно разные и подключение отличается .

  10. #10
    Замполит
    Участник
    Цитата Сообщение от irod12 Посмотреть сообщение
    Извините ,что не удалось ответить сразу . Начал писать да интернет пропал ,только сегодня восстановили .Тайваньская схема предназначена для примьер камино с двигателем SR20 , а у вас двигатель QG18De , поэтому нужно собирать по схеме , которую выложил в отчетах Роман из Барнаула . Вот ссылка http://www.primera-club.ru/f/baza-zn...limat-kontrol/ , Обратитесь к Роману , у него такой же двигатель как у вас. Тайваньская схема и схема Романа абсолютно разные и подключение отличается .
    Я первый раз по этой схеме делал. Блок как и Романа был 601-й. При включении зажигания из блока дым пошел. Сгорели все лампочки, оплавились их патроны и сгорели два микроконтроллера. Из-за них при подключении по тайваньской схеме забор воздуха шел только из салона. Вчера получил "новый" блок и поставил. Всё работает. Блоки бывают двух видов. Последней цифрой отличаются. Не знаю в чем разница. Первый блок был 601-й, второй(рабочий) - 600-й вроде, номер блока меткой закрашен.
    Теперь у меня есть неисправный(?) кнопочный блок и неисправное ГУ с блоком расшифровки. Если кому-то надо, могу продать на опыты за символическую плату.
