Проблемы и вопросы по генератору

Сообщение от ecowar

У меня в разъём фишки воткнут всего один провод.Другой замотан и висит рядом.Это нормально?

- - - Добавлено - - -

Предлагают с разборки магнели родной с GA18 за 3500р.

Можно фото установленного генератора? ( с конкретикой колхоза проводки/подключения)
GA18 не было, но не суть. Цена приемлима ..., если реально живой гена.

Сообщение от vitalliy

Конкретно. Недавно менял диод, т.к. пропал заряд. На холостом горела лампа аккума, при оборотах начинала плавно гаснуть. Диод сгорел, а не коротил. Напруга была максимум 12v. Еще конкретней и точней тут другие уже ответили. Могу лишь повторить: диодный мост, регулятор, коротыш обмотки и аккумулятор. Все это может быть причиной перезаряда.
А ты говоришь:



Так может не один из диодов, а коротыш в диодном мосту?

Виталий,все неисправности перезаряда гены перечислил,кроме одной,ее в книге не написали.Не суть,в диодном мостике есть + и — вентиля,так вот если один выходит из строя ,затрудняюсь сказать из + или— вентилей,то тоже может идти перезаряд,не учитывая р.р.,,

Валер, может и так. Я ж не электрик) А разве вентиль это не диод?

- - - Добавлено - - -

Ладно, сам и отвечу. Диод и вентиль это одна даль, и других я на схемах не припоминаю. Кроме стабилизаторов за ними в виде конденсатора резистора ..... https://studopedia.ru/14_40656_venti...izvodstve.html

Сообщение от nikom

Не суть,в диодном мостике есть + и — вентиля,так вот если один выходит из строя ,затрудняюсь сказать из + или— вентилей,то тоже может идти перезаряд,не учитывая р.р.,,

в диодном мосту 4 диода. они действительно разделены на пары одна пара которая пропускает отрицательную полуволну, вторая только положительную, если один диод обрывается в одном плече, то плечо перестает работать и выпрямление тока идет только" наполовину" если так можно выразится. т.е. напряжение снижается. Если один диод замыкает водном плече. то ввиду возросшей нагрузки на второй диод(он начинает пропускать через себя весь ток а не половину как в случае со вторым исправным в его плече диодом) , тот умирает следом, в 95% в обрыв ,далее читай выше. Поэтому все верно: или РР нагнулся или мост вылетел в КЗ. Если обмотка коротила бы напряжение было бы то нормальное. то пониженное (недозаряд) здесь описывается перезаряд.

Сообщение от тёмносерый

Можно фото установленного генератора? ( с конкретикой колхоза проводки/подключения)
GA18 не было, но не суть. Цена приемлима ..., если реально живой гена.

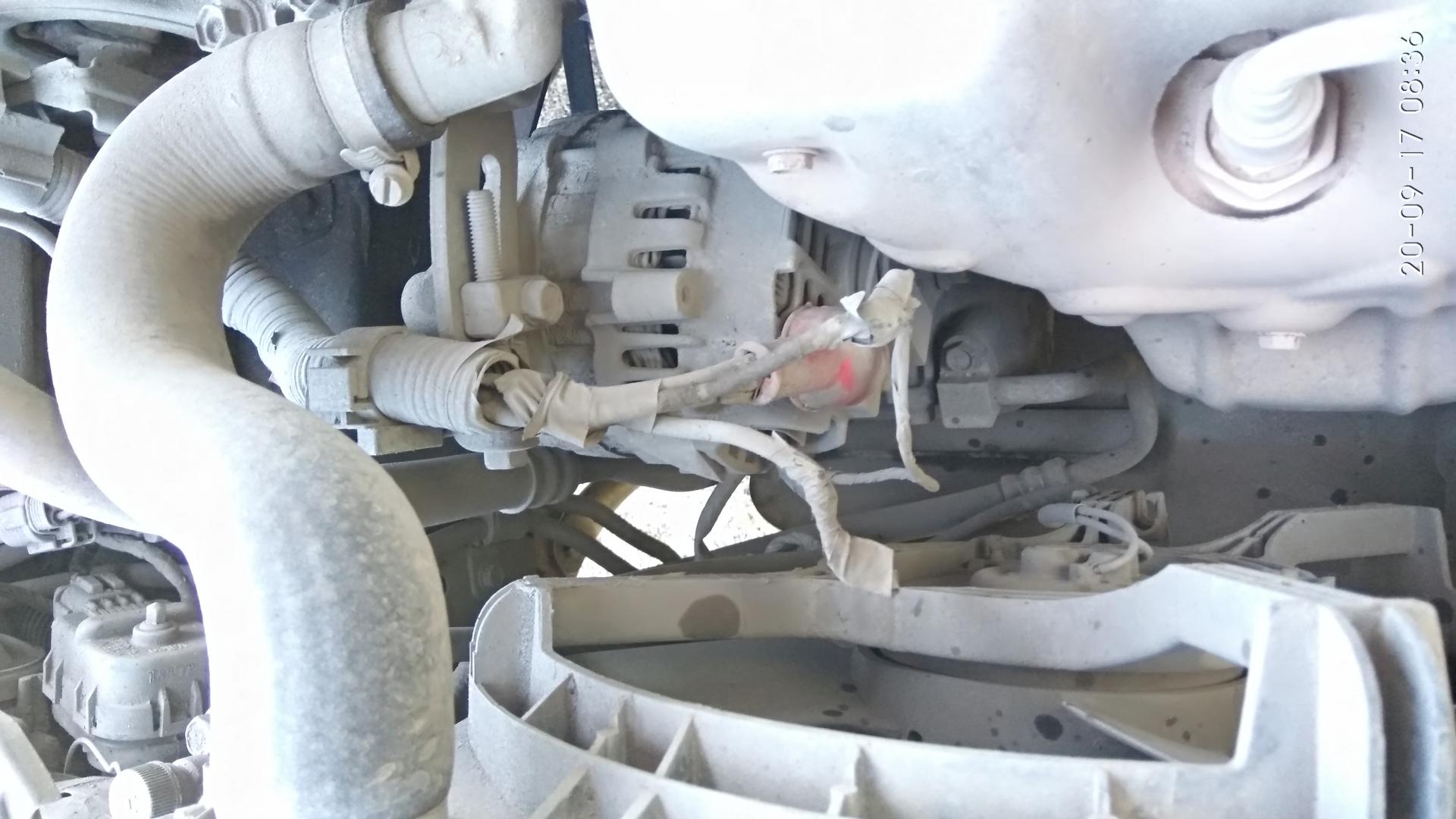

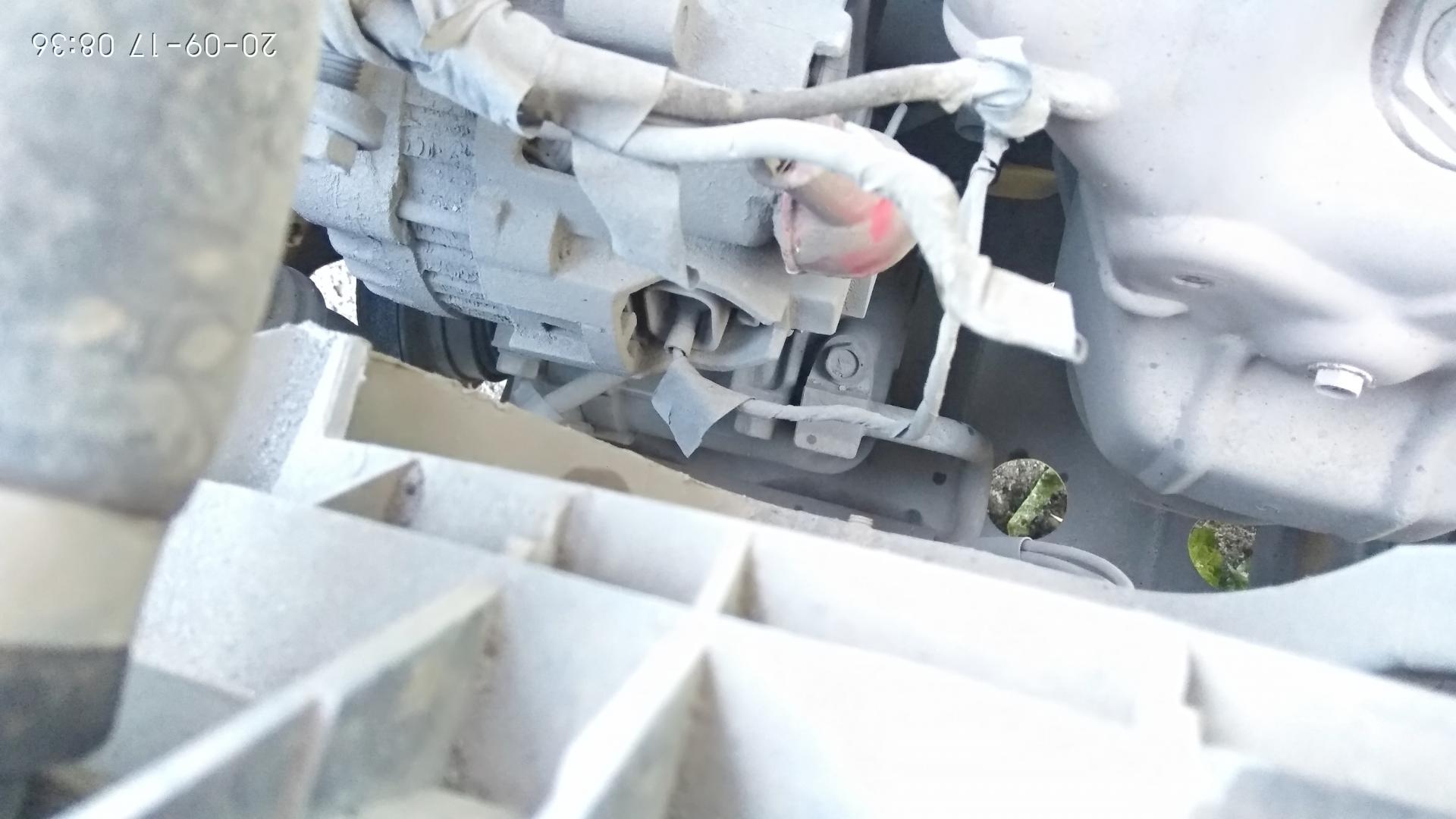

[ATTACH=CONFIG]97973
Вот такой у меня колхоз.Я так понял,что клемма с колпачком на задней части это на возбуждение ГГ,а на провод с фишки идёт напруга на РР и далее в акб?А вот замотанный провод куда?По идее в фишке 2 контакта...может его туда надо?(типа минуса на возврат в гг,хотя масса есть)

ecowar, Верхний пин в разъёме как раз на обмотку возбуждения, и он у тебя не подключен.
На него должен приходить плюс при вкл.зажигания.

тёмносерый
Значит его нужно сбоку на вывод подключить?(под колпачком красным)

Сообщение от ecowar

тёмносерый
Значит его нужно сбоку на вывод подключить?(под колпачком красным)

По сути да, но это не правильно.
Плюс надо брать от туда (например из коробки с релюхами) где он появляется при включении зажигания ..., и непременно через предохранитель.

ROW111, Все это я понимаю.

Да с таким подключением, будет давать перезаряд. На второй контакт разъёма нужно подать "+" напрямую от АКБ (ток там практически не потребляется), как вариант с плюса самого генератора . Как плохой вариант (но лучше чем ничего), с какого-нибудь места после замка зажигания... Предохранитель там точно не нужен. Так как всё в данном случае доступно, можешь поэкспериментировать , подав "+" через лампочку на второй вывод и увидешь как упадёт напряжение. Заодно увидешь , что ток там не течёт (лампочка гореть не будет )
